本發明屬于醫療器械，尤其涉及一種圓錐形艾柱制作器。

背景技術：

神闕隔藥灸是目前臨床上常用的治療胃痛、反胃、痞滿、嘔吐、泄瀉等疾病的方法，其具體做法是：第一，將中心部開有一直徑為1～2cm的圓孔，厚度約1cm的面圈,用TDP神燈烤熱后，讓圓孔對準神闕穴放于腹部；第二，將制備好的藥粉5～6g，從面圈的圓孔放入神闕穴；第三，在圓孔的上部依次點燃圓錐形艾柱6狀，總灸療時間持續約30分鐘。

目前臨床醫務人員在對病人進行神闕隔藥灸時所用的艾柱為圓錐形艾柱，通常臨用前現用艾絨手工捏制，其制作存在的缺點：第一，捏制起來費時費力；第二，艾絨中夾雜的一些小秸稈或毛刺，經常會將醫護人員的手扎破；第三，捏制的艾柱大小不同，硬度不均，特別容易松散。

申請?zhí)枮?00920024703.2專利名稱為“艾柱制作器”的實用新型專利，公開了一種包括支架、模具和頂針的艾柱制作器。但此項發明尚存在許多缺點：第一，此項發明是將一次制作的全部艾柱，用頂針一次性頂出，不能對每一個艾柱單獨控制，如果壓制好的艾柱被取出后不能及時或一次用光，剩余的長時間放置會發生松散，使用時需要重新壓制，費時費力；第二，此壓制器在將艾絨裝入模具時必須用另外的器具進行初步整理，否則無法估量松軟的艾絨裝入每個成形孔內的量是否相等，又由于每個壓頭的長短相同，更無法確認每個成型孔內的艾柱被壓制的硬度是否相同。

申請?zhí)枮?01220073750.8專利名稱為“艾柱制作器”的實用新型專利，公開了一種包括一圓形下模座及圓形上模座，在下模座頂端的模座壁上鉸接一加力桿。此項發明使用的方法是：將艾絨裝在下模座的制作孔內，通過上模座的凸塊與下模座的定位口配合將上模座放置到下模座的空腔內，通過加力桿的下壓，將上模座上的壓頭壓入制作孔內，位于制作孔內的艾絨被壓制制作， 在艾柱制作完成后， 取下上模座，制作孔內的艾柱由頂板頂出，將艾柱取下即可。此項發明存在的缺點是：第一，當加力桿松開后上模座上的壓頭不能對艾柱持續施加壓力，艾絨是比較松軟的物質，要壓制好比較結實的艾柱需要較長的時間，利用此項發明壓制作理想的艾柱，需要在加力桿上長時間施壓，費時費力；第二，當上模座被拿掉后所有被壓制好的艾柱會被全部彈出，如果壓制好的艾柱被取出后不能及時或一次用光，剩余的長時間放置不用，會發生松散，使用時需要重新壓制，費時費力；第三，此項專利在未裝入艾絨時彈簧處于松馳狀態，頂板不處在制作孔的底部，艾絨會進入到頂板的底部導致頂板無法工作；第四，此壓制器在將艾絨裝入模具時也必須用另外的器具進行初步整理，否則無法估量松軟的艾絨裝入每個成形孔內的量是否相等。

技術實現要素：

本發明的目的在于提供一種使用方便、不需要醫護人員徒手捏制的一種圓錐形艾柱制作器，省時省力、可完全避免艾絨中夾雜的一些小的秸稈或毛刺，刺傷醫護人員手，能制作大小相等，可持續對艾柱施加壓力，可將每個艾柱單獨取出，取出時不會松散，造型美觀的圓錐形艾柱制作器。

為實現上述目的，本發明采取的技術方案是：

一種圓錐形艾柱制作器，其特征是：包括底座、艾柱成形盒、壓艾柱連接盤和底座蓋，所述的底座內開有多個倒立的圓錐形腔，在圓錐形腔內左右對稱的兩側分別設有L槽；所述的艾柱成形盒與圓錐形腔相匹配，艾柱成形盒的外壁有與L槽相對應的控制鈕，艾柱成形盒安裝在圓錐形腔內；所述的壓艾柱連接盤中心設有供中心壓艾柱通過的圓孔，圓孔周圍設有多個與艾柱成形盒相匹配的多個壓艾柱，壓艾柱連接盤安裝在底座蓋上；底座蓋中心設有中心壓艾柱與艾柱成形盒相匹配；底座的外部設計有外螺紋，底座蓋的側壁內部設有與底座外部相對應的內螺紋，底座蓋螺旋連接在底座上。

所述的圓錐形艾柱制作器，其特征是：圓錐形艾柱制作器由PVC塑料造成，艾柱成形盒均分為左右兩部分，左右兩半的一側由軟連接連接在一起，另一側有可供左右錐形盒扣合在一起的扣合部，艾柱成形盒通過扣合部扣合在一起。

所述的圓錐形艾柱制作器，其特征是：所述的底座內開有7個倒立的圓錐形腔，所述壓艾柱連接盤中心的圓孔周圍設有6個與艾柱成形盒相匹配的個壓艾柱。

本發明的有益效果：

1.使用方便，省時省力；

2.不需要醫護人員徒手捏制錐形艾柱，可完全避免艾絨中夾雜的一些小的毛刺或秸稈刺傷醫護人員的手；

3.可持續對艾柱施加壓力；

4.能夠制作硬度均勻、大小相等的艾柱；

5.可將每個艾柱單獨取出，取出時不會松散，造型更美觀，能避免艾柱放置過久發生松散；

6.可以一次壓制多個艾柱；

7.此器具成本低廉，結構精巧適合臨床應用。

附圖說明

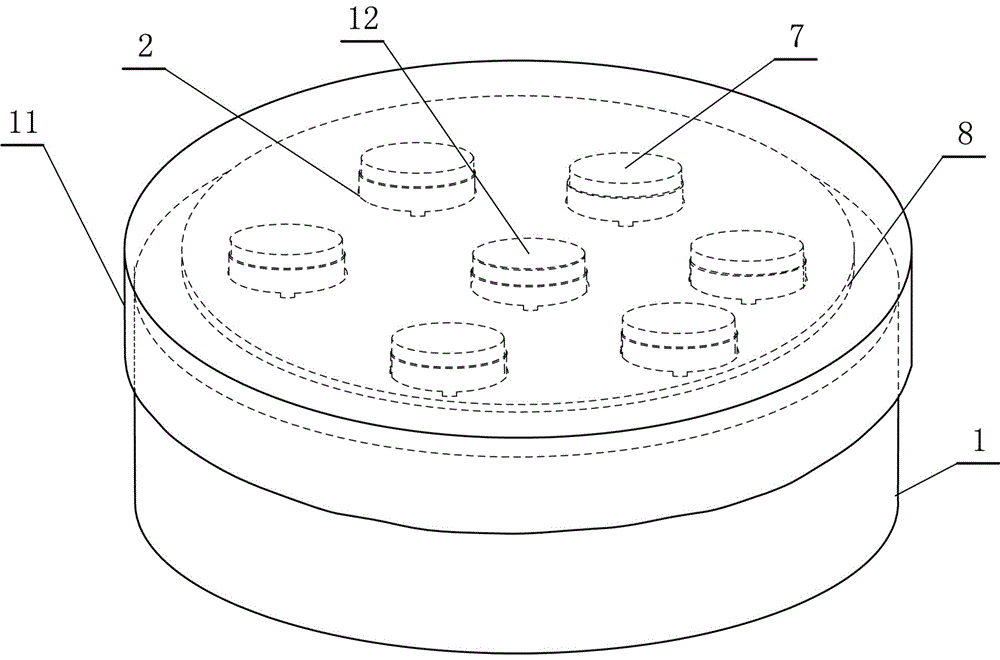

圖1為本發明整體線型結構示意圖；

圖2為本發明中底座的俯視圖；

圖3為本發明中底座的立體圖；

圖4為本發明中底座的剖視結構示意圖；

圖5為本發明中艾柱成形盒的整體結構示意圖；

圖6為本發明中艾柱成形盒打開時的結構示意圖；

圖7為本發明中底座蓋與壓艾柱連接盤相套疊的結構示意圖；

圖8為本發明中壓艾柱連接盤的示意圖；

圖9為本發明中壓艾柱連接盤的底部視角示意圖；

圖10為本發明中壓艾柱連接盤倒放置的側視圖；

圖11為本發明底座蓋倒放置的側視圖。

附圖中：1.底座；2.圓錐形腔；3.L槽；4.控制鈕；5.扣合部；6.軟連接；7.壓艾柱；8.壓艾柱連接盤；9.艾柱成形盒；10.圓孔；11.底座蓋；12.中心壓艾柱。

具體實施方式

下面結合附圖和具體實施例對本發明作進一步說明：

本發明一種圓錐形艾柱制作器如圖1～圖11所示，包括底座1、艾柱成形盒9、壓艾柱連接盤8和底座蓋11，底座1內開有多個倒立的圓錐形腔2，在圓錐形腔2內左右對稱的兩側分別設有L槽3；所述的艾柱成形盒9與圓錐形腔2相匹配，艾柱成形盒9的外壁有與L槽3相對應的控制鈕4，艾柱成形盒9安裝在圓錐形腔2內；所述的壓艾柱連接盤8中心設有供中心壓艾柱12通過的圓孔10，圓孔10周圍設有多個與艾柱成形盒9相匹配的多個壓艾柱7，壓艾柱連接盤8安裝在底座1上；底座蓋11中心設有中心壓艾柱12與艾柱成形盒9相匹配；底座1的外部設計有外螺紋，底座蓋11的側壁內部設有與底座1部相對應的內螺紋，底座蓋11螺旋連接在底座1上。圓錐形艾柱制作器由PVC塑料造成，艾柱成形盒9均分為左右兩部分，左右兩半的一側由軟連接6連接在一起，另一側有可供左右錐形盒扣合在一起的扣合部5，艾柱成形盒9通過扣合部5扣合在一起。底座1內開有7個倒立的圓錐形腔2，所述壓艾柱連接盤8中心的圓孔10周圍設有6個與艾柱成形盒9相匹配的壓艾柱7。

實施例

本發明一種圓錐形艾柱制作器由PVC塑料造成，包括底座1、壓艾柱連接盤8、艾柱成形盒9和底座蓋11四部分。如圖1～4所示, 底座1為圓柱體其直徑為14cm、高為6cm, 圓柱體內設有7個倒立的圓錐形腔2(圓錐形的腔2設置為7個，比一般臨床實際應用時需要的多一個，可有效防止在為患者治療時艾柱丟失、破碎情況的發生),圓錐形的腔2開口為內直徑3.4cm的圓，其深度為3cm，在其左右對稱的的兩側各設有一個L槽3，L槽3的豎向槽長約1cm，橫向槽長約0.2cm，槽深、寬各為0.2cm。

如圖5～圖6所示，艾柱成形盒9的外側壁設有控制鈕4，控制鈕4與L槽3相匹配，控制鈕4可沿L槽3將艾柱成形盒9放入到圓錐形的腔2內，能有效防止旋緊底座蓋11時艾柱成形盒9發生活動或旋轉。如圖5所示，艾柱成形盒9為側壁厚0.2cm的圓錐體，開口內直徑為3cm，其深度為4cm，自開口向下1cm的距離為圓管狀與壓艾柱7相匹配；如圖6所示艾柱成形盒9被均分為左右對稱的兩半，左右兩半的一側由軟連接連6連接在一起，另一側有可供左右錐形盒扣合在一起的扣合部5，軟接連6和扣合部5的設計可以將艾柱成形盒9取出后，很容易的打開將艾柱取出，艾柱被取出時不會受損，破碎；艾柱成形盒9與圓錐形腔2相匹配的設計，可以防止艾柱成形盒9裝入艾絨時自動打開。

如圖7～9所示，壓艾柱連接盤8設有直徑2.6cm長1.5cm的與艾柱成形盒9相匹配的6個壓艾柱7，壓艾柱7的設計可以待旋緊底座蓋11后，底座蓋11施力于連接盤8上，連接盤8通過壓艾柱7將力傳給艾柱，由此壓艾柱7可對艾柱較長時間的施加壓力，使艾柱更加結實、成型，使用時不會松散；壓艾柱連接盤8中心部設有一圓孔10，中心壓艾柱12恰好能穿過圓孔10，圓孔10與中心壓艾柱12的聯合設計能夠使底座蓋11通過旋轉螺接在底座上。

如圖10所示，中心壓艾柱12設在底座蓋11的中心部，底座蓋11的側壁內部設有與底座1外部相對應的螺紋，螺紋的設計起到螺緊盒蓋后壓艾柱對裝入的艾絨長時間施壓的作用。在將艾絨裝入艾柱成形盒9后，可利用中心壓艾柱12對艾絨進行初步整理、壓實，使每個艾柱成形盒9內裝入的艾絨量相等。

本發明的使用方法：

a.在制作錐形艾柱時，將艾柱成形盒9扣合好，沿L槽3放入底座的圓錐形腔內，順時針旋轉艾柱成形盒9使控制鈕4卡在L槽3的橫向槽內。

b.將艾絨裝入艾柱成形盒9內，利用中心壓艾柱12對艾絨進行初步整理壓實，以使裝入每個艾柱成形盒內的艾絨數量相等，整理好后放置好壓艾柱連接盤8，將中心壓艾柱12穿過圓孔10，順時針旋緊底座蓋11。

c.10分鐘后或需要使用時，將底座蓋11打開，取出艾柱成形盒9打開，取出壓制好的錐形艾柱使用。

若要制作更多的錐形艾柱重復a、b、c的操作即可。
