本發明涉及一種給藥器。

背景技術：

目前，一些患者進行病情治療時，通常需要進行病變部位直接給藥治療以便達到最好效果，例如臨床上在治療痔瘡等肛腸疾病時，通常進行肛門給藥，給藥時通過肛門將藥物送入直腸，通過直腸粘膜進行迅速吸收進入大循環，而以往的給藥裝置功能單一，醫護人員在進行給藥的時候會造成給藥不均與，同時不能控制好給藥速度的也會造成藥液外漏浪費，由于治療肛腸類疾病的給藥治療操作難度大，需要給藥裝置方便操作，靈活控制。為此，我們提出一種給藥器。

技術實現要素：

本發明的主要目的在于提供一種給藥器，通過設置注藥器、活塞、彈簧、活動連接片、手柄、流量控制開關、圓形底座和給藥管，設置流量控制開關可對輸液管內藥液流量進行有效控制，防止因藥液流量過大造成外漏，圓形通過設置給藥管、圓形底座、流量控制開關、活塞、彈簧、活動連接片和手柄，通過將活塞與彈簧連接，且活塞與手柄之間通過轉軸和活動連接片連接，可通過手部控制彈簧壓力來使控制藥液底座可轉動給藥管方向，同時也可防止藥液滲漏到外部，給藥管表面藥量刻度線可直觀的觀察到具體藥量，同時給藥管頂端均與設置的出藥孔可全方位的將藥液送入病患處，可以有效解決背景技術中的問題。

為實現上述目的，本發明采取的技術方案為：

一種給藥器，包括注藥器和給藥器，所述注藥器內部設有空腔且注藥器底部一側設有手柄，所述空腔一側設有出藥口，所述空腔內滑動連接有活塞，且活塞底部通過彈簧連接注藥器一側，所述手柄一側設有活動連接片，且活動連接片通過轉軸與活塞和手柄連接，所述注藥器頂部設有進藥口，所述出藥口內插有輸液管，且輸液管另一側連接給藥器，所述給藥器包括圓形底座和給藥管，所述輸液管通過圓形底座進入給藥管。

進一步地，所述手柄表面設有防滑橡膠套。

進一步地，所述圓形底座一側設有流量控制開關。

進一步地，所述給藥管表面設有藥量刻度線。

進一步地，所述給藥管頂端均勻設有若干出液孔。

進一步地，所述納米銀抗菌涂層由納米銀微膠囊顆粒溶液經噴涂后風干制得。

進一步地，所述的納米銀微膠囊顆粒溶液，按質量分數計，納米銀微膠囊顆粒0.1%～20%，十二烷基葡萄糖苷1%～30%，余量為殼聚糖水溶液，所述殼聚糖水溶液的質量分數為5%～25%。

進一步地，所述的納米銀微膠囊顆粒，芯材為油性納米銀材料，壁材為β-環糊精。

與現有技術相比，本發明具有如下有益效果：通過設置注藥器、活塞、彈簧、活動連接片、手柄、流量控制開關、圓形底座和給藥管，設置流量控制開關可對輸液管內藥液流量進行有效控制，防止因藥液流量過大造成外漏，通過將活塞與彈簧連接，且活塞與手柄之間通過轉軸和活動連接片連接，可通過手部控制彈簧壓力來使控制藥液底座可轉動給藥管方向，同時也可防止藥液滲漏到外部，給藥管表面藥量刻度線可直觀的觀察到具體藥量，同時給藥管頂端均與設置的出藥孔可全方位的將藥液送入病患處，給藥器表面添加納米銀抗菌涂層，使給藥器具有抗菌抑菌作用，防止在使用時細菌感染病患處。此外，本發明所制備的納米銀微膠囊顆粒的純度高，粒徑小且分布窄，有很好地儲存穩定性。

附圖說明

圖1為本發明一種給藥器的整體結構示意圖。

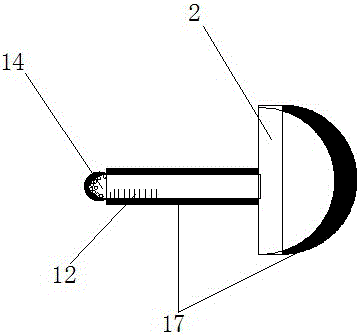

圖2為本發明一種給藥器的給藥器剖面結構示意圖。

圖1-2中：1、注藥器；2、給藥器；3、活塞；4、活動連接片；5、彈簧；6、出藥口；7、空腔；8、滑槽；9、手柄；10、輸液管；11、流量控制開關；12、藥量刻度線；13、圓形底座；14給藥管；15、轉軸；16、進藥口；17、納米銀抗菌涂層。

具體實施方式

為使本發明實現的技術手段、創作特征、達成目的與功效易于明白了解，下面結合具體實施方式，進一步闡述本發明。

如圖1所示，一種給藥器，包括注藥器1和給藥器2，其特征在于：所述注藥器1內部設有空腔7且注藥器1底部一側設有手柄9，所述空腔7一側設有出藥口6，所述空腔7內滑動連接有活塞3，且活塞3底部通過彈簧5連接注藥器1一側，所述手柄9一側設有活動連接片4，且活動連接片4通過轉軸15與活塞3和手柄9連接，所述注藥器1頂部設有進藥口16，所述出藥口6內插有輸液管10，且輸液管10另一側連接給藥器2，所述給藥器2包括圓形底座13和給藥管14，所述給藥器2表面添加有納米銀抗菌涂層17，所述輸液管10通過圓形底座13進入給藥管14。

其中，所述手柄3表面設有防滑橡膠套。防止手部因滑動移為對給藥造成影響。

其中，所述圓形底座13一側設有流量控制開關11。便于控制藥液流量大小，防止因藥液流量過大造成外漏浪費。

其中，所述給藥管14表面設有藥量刻度線12。可使得醫護人員更加直觀的觀察到給藥藥量。

其中，所述給藥管14頂端均勻設有若干出液孔。可將藥液均勻送到病患處，使藥效達到最大化，利于患者康復。

需要說明的是，本發明為一種給藥器，工作時，給藥器表面添加有納米銀抗菌涂層，使給藥器具有抗菌抑菌作用，防止在使用時細菌感染病患處，通過注藥器1的進藥口16將藥液加入空腔7中，出藥口6連接輸液管10與給藥器2，左手控制給藥管14將其放入患者肛門中，同時右手握住注藥器1的手柄9控制活動連接片4，經轉軸15作用向內側移動，通過手部力量控制與活塞3連接的彈簧5拉力，從而進一步控制藥液向輸液管10流動速度，藥液經輸液管10流入給藥器2，旋轉圓形底座13上流量控制開關11，控制藥液流量，藥液通過給藥管14上出藥孔均勻噴灑于病患處，進行治療。

本發明所述納米銀抗菌涂層17由納米銀微膠囊顆粒溶液經噴涂后風干制得。優選地，所述的納米銀微膠囊顆粒溶液，按質量分數計，納米銀微膠囊顆粒0.1%～20%，十二烷基葡萄糖苷1%～30%，余量為殼聚糖水溶液，所述殼聚糖水溶液的質量分數為5%～25%。

優選地，所述的納米銀微膠囊顆粒，芯材為油性納米銀材料，壁材為β-環糊精。可由如下制備方法制得：

1）在三口燒瓶中加入100mL磷酸三丁酯和4克聚乙烯吡咯烷酮，攪拌溶解，在氮氣氛圍下，加入0.8克硝酸銀，室溫下制備出納米銀的磷酸三丁酯膠體。

2）取步驟1）制備的納米銀的磷酸三丁酯膠體30mL溶入加有80mL質量分數為20%的β-環糊精溶液，得到混合溶液。在超聲條件下，反應1～3小時，離心分離收集沉淀產物，在沉淀產物中加入乙醇進行超聲清洗，清洗后離心分離并收集沉淀產物，得到納米銀微膠囊。

以上顯示和描述了本發明的基本原理和主要特征和本發明的優點。本行業的技術人員應該了解，本發明不受上述實施例的限制，上述實施例和說明書中描述的只是說明本發明的原理，在不脫離本發明精神和范圍的前提下，本發明還會有各種變化和改進，這些變化和改進都落入要求保護的本發明范圍內。本發明要求保護范圍由所附的權利要求書及其等效物界定。
