本實用新型涉及牙刷，尤其是涉及一種能識別使用者身份、不會對牙齦造成損傷同時振動速度能超過聲波速度的電動牙刷。

背景技術：

電動牙刷是近幾年出現的新產品，在國外已掀起了口腔保健領域的一場革命。電動牙刷與普通牙刷相比，更為科學有效。可以更徹底清除牙菌斑、減少牙齦炎和牙齦出血，也是目前歐美許多國家普遍流行的日用品。而現有的電動牙刷是通過電機使刷頭旋轉，從而將牙膏分解成細微泡沫，深入清潔牙縫；然而，刷頭的旋轉速度過快容易損傷到牙齦，而刷頭旋轉速度過慢則清潔不夠。

技術實現要素：

為解決上述問題，本實用新型的目的在于提供一種能識別使用者身份、不會對牙齦造成損傷同時振動速度能超過聲波速度的電動牙刷。

本實用新型通過以下技術措施實現的，一種電動牙刷，包括牙刷體，所述牙刷體的一端連接有一刷頭座，所述刷頭座上可拆卸安裝有刷頭，所述牙刷體內設置有控制主板，所述牙刷體內設置有電性連接控制主板的電動機，所述電動機的輸出軸上傳動連接有振動桿，所述振動桿的上端直接或間接與刷頭相抵壓，所述牙刷體表面設置有一NFC標簽。

作為一種優選方式，所述牙刷體設置有NFC標簽的表面有一圖案層。

作為一種優選方式，所述刷頭座連接在一固定環上，所述固定環固定在牙刷體上端，所述振動桿上端設置為臺階形波面，所述刷頭座上設置有與振動桿上的臺階形波面相吻合的連接孔。

作為一種優選方式，所述控制主板電性連有設置在電動牙刷上的重力傳感器和壓力傳感器，所述壓力傳感器為布設在振動桿上的多個。

作為一種優選方式，所述刷頭上設置有電性連接控制主板的人體狀態傳感器。

作為一種優選方式，所述人體狀態傳感器為設置在刷頭上的血糖傳感器、體溫傳感器、脈搏傳感器和血壓傳感器中的一種或多種。

作為一種優選方式，所述控制主板上設置有與智能終端進行數據交換的藍牙模塊或WIFI模塊。

作為一種優選方式，所述牙刷體內設置有電池盒，所述電池盒內固定有電池。

作為一種優選方式，所述人體狀態傳感器為血糖傳感器。

本實用新型利用控制主板上的控制電機使其驅動振動桿帶動刷頭振動，刷頭的振動頻率與聲波頻率相近，刷頭上安裝有刷毛，聲波振動頻率的刷毛快速運動能使其對牙齒具有超強的清潔效果。利用重力傳感器感應到牙刷的位置信息，種用振動桿上的壓力傳感器感應到刷頭對振動桿不同部位的壓力信息，從而來判斷刷牙的姿勢和方法是否正確，從而能對不正確的姿勢和方法進行提示用于糾正刷牙的姿勢和方法。本電動牙刷還能將采集到是各人群的刷牙習慣并通過智能終端發送給廠家，廠家能根據收集到的信息進行產品更新，使其更符合大部分人群的使用習慣。實用新型在牙刷體上設置有一NFC標簽，當帶NFC功能的手機靠近該NFC標簽時，能讀取NFC標簽中的電動牙刷工作信息(開始使用的時間、設定的振動頻率等)和使用者身份信息，從而能提醒使用者更換牙刷以及識別使用者，避免拿錯，為了方便對應NFC標簽在牙刷體設置有NFC標簽的表面有一圖案層。

附圖說明

圖1為本實用新型實施例的結構示意圖。

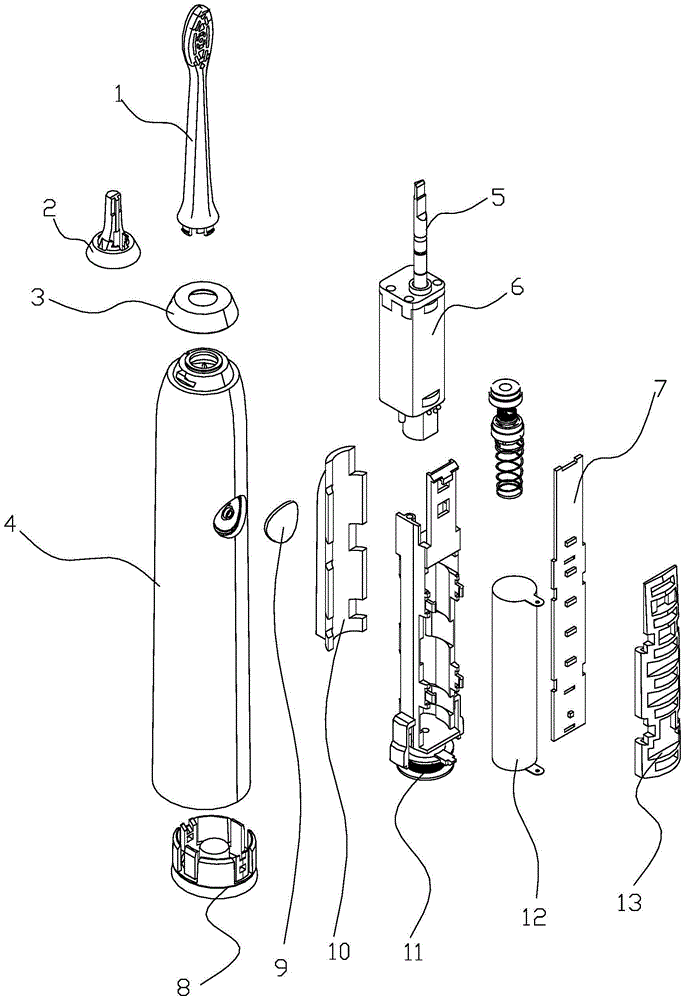

圖2為本實用新型實施例的分解圖。

具體實施方式

下面結合實施例并對照附圖對本實用新型作進一步詳細說明。

一種電動牙刷，請參照圖1和圖2，包括牙刷體4，所述牙刷體4的一端連接有一刷頭座2，所述刷頭座2上可拆卸安裝有刷頭1，所述牙刷體4內設置有控制主板7，所述牙刷體4內設置有電性連接控制主板7的電動機6，電動機6的輸出軸傳動連接有振動桿5，所述振動桿5的上端通過刷頭座2與刷頭1相抵壓，所述控制主板7電性連有設置在電動牙刷不同位置的多個重力傳感器和壓力傳感器，所述壓力傳感器為布設在振動桿5上的多個，在牙刷體4上設置有一NFC標簽，牙刷體4設置有NFC標簽的表面有一圖案層。

本電動牙刷糾正刷牙的方法，包括如下步驟：

(1).牙刷工作時重力傳感器感應到牙刷的位置信息，振動桿5上的壓力傳感器感應到刷頭1對振動桿5不同部位的壓力信息，并將位置信息和壓力信息傳送給控制主板7；

(2).控制主板7根據接收到的位置信息和壓力信息與貯存在控制主板7內的信息進行比較，并根據使用人的性別和年齡來判斷電動牙刷的位置和振動桿5各部位所受壓程度是否在標準閥值內，如是則正常工作，如超過標準閥值則通過與其無線連接的智能終端(智能手機)警示并提示錯誤可能產生的原因。

本電動牙刷利用控制主板上的控制電機6使其驅動振動桿5帶動刷頭1振動，刷頭1的振動頻率與聲波頻率相近，刷頭1上安裝有刷毛，聲波振動頻率的刷毛快速運動能使其對牙齒具有超強的清潔效果。利用重力傳感器感應到牙刷的位置信息，種用振動桿5上的壓力傳感器感應到刷頭1對振動桿5不同部位的壓力信息，從而來判斷刷牙的姿勢和方法是否正確，從而能對不正確的姿勢和方法進行提示用于糾正刷牙的姿勢和方法。本電動牙刷還能將采集到是各人群的刷牙習慣并通過智能終端發送給廠家，廠家能根據收集到的信息進行產品更新，使其更符合大部分人群的使用習慣，本電動牙刷在牙刷體4上設置有一NFC標簽，當帶NFC功能的手機靠近該NFC標簽時，能讀取NFC標簽中的電動牙刷工作信息(開始使用的時間、設定的振動頻率等)和使用者身份信息，從而能提醒使用者更換牙刷以及識別使用者，避免拿錯，為了方便對應NFC標簽在牙刷體4設置有NFC標簽的表面有一圖案層。

在一實施例的電動牙刷，請參照圖1和圖2，在前面技術方案的基礎上具體還可以是，刷頭座2連接在一固定環3上，所述固定環3固定在牙刷體4上端，所述振動桿5上端設置為臺階形波面，所述刷頭座2上設置有與振動桿5上的臺階形波面相吻合的連接孔。從而使連接牢固的同時，保證外觀的美觀。

在一實施例的電動牙刷，請參照圖1和圖2，在前面技術方案的基礎上具體還可以是，刷頭1上設置有電性連接控制主板7的人體狀態傳感器。人體狀態傳感器為血糖傳感器、體溫傳感器、脈搏傳感器和血壓傳感器中的一種或多種。

這樣在使用時還可包括人體檢測步驟：牙刷工作時人體狀態傳感器檢測口腔內的人體信息，人體狀態傳感器為血糖傳感器、體溫傳感器、脈搏傳感器和血壓傳感器中的一種或多種，從而來分析人體是否處于不健康狀態。特別是檢測血糖，糖尿病的早期癥狀會在口腔黏膜出現瘀點、瘀斑、水腫、牙齦腫痛、牙齒扣痛、或口腔內有灼熱感等，而糖尿病早期病人在刷牙時極易出血，從而利用血糖傳感器來更早地發現糖尿病早期病人。

在一實施例的電動牙刷，請參照圖1和圖2，在前面技術方案的基礎上具體還可以是，控制主板7上設置有與智能終端(手機等)進行數據交換的藍牙模塊或WIFI模塊。

在一實施例的電動牙刷，請參照圖1和圖2，在前面技術方案的基礎上具體還可以是，牙刷體4內設置有由前蓋13、中殼11和后蓋10組成的電池盒，電池盒內固定有電池12。牙刷體4底部設置有底蓋8，牙刷體4側面設置有按鍵9。

以上是對本實用新型電動牙刷進行了闡述，用于幫助理解本實用新型，但本實用新型的實施方式并不受上述實施例的限制，任何未背離本實用新型原理下所作的改變、修飾、替代、組合、簡化，均應為等效的置換方式，都包含在本實用新型的保護范圍的內。
