本實用新型涉及電動輪椅技術領域，尤其涉及一種后控護理輪椅。

背景技術：

護理輪椅是下肢殘障人士及年老體弱的人們不可缺少的代步工具。大多數護理輪椅是靠乘員雙手驅動后輪來行駛，也有采用直流電動機驅動的電動護理輪椅。電動護理輪椅是一種以蓄電池為能源、電子裝置控制驅動的動力輪椅。

現有的電動護理輪椅一般在輪椅座的扶手位置處設置有一前操作手柄和在椅架后側上設置有一后操作手柄，乘坐人可以通過該前操作手柄來操縱電動輪椅前進、后退或轉彎等動作，護理人員可以借助該后操作手柄控制電動輪椅前進、后退或者轉動等動作。但在無護理人員的情況下，如果乘坐人對前操作手柄誤操作，容易發生安全事故。

為此，申請人進行了有益的探索和嘗試，找到了解決上述問題的辦法，下面將要介紹的技術方案便是在這種背景下產生的。

技術實現要素：

本實用新型所要解決的技術問題：針對現有技術的不足而提供一種安全性能高、成本低、重量輕的后控護理輪椅。

本實用新型所解決的技術問題可以采用以下技術方案來實現：

一種后控護理輪椅，包括：

一椅架，所述椅架的后部上設置有一推拉把手部；

設置在所述椅架的底部且位于所述椅架前側的一對轉向輪；

設置在所述椅架的底部且位于所述椅架后側的一對動力輪；

一設置在所述椅架上的控制器；

安裝在所述椅架的底部且與所述控制器連接的用于驅動所述一對動力輪轉動的驅動機構；

一安裝在所述椅架上且與所述控制器連接的驅動電池；其特征在于，還包括一后操作手柄器，所述后操作手柄器安裝在所述椅架的推拉把手部上且與所述控制器連接。

在本實用新型的一個優選實施例中，所述后操作手柄器的手柄部上設置有一適于與人體拇指相配合的U型槽。

在本實用新型的一個優選實施例中，所述推拉把手部包括左、右推拉護手，所述左、右推拉護手分別設置在所述椅架的后部兩側上，在所述左、右推拉護手之間設置有一后操作手柄器安裝橫桿，所述后操作手柄器安裝在所述后操作手柄器安裝橫桿上且靠近左推拉護手或右推拉護手。

在本實用新型的一個優選實施例中，所述后控護理輪椅還包括一控制操作盒，所述控制操作盒安裝在所述椅架的側部，所述控制器和驅動電池放置在所述控制操作盒內。

在本實用新型的一個優選實施例中，所述驅動機構為一對驅動電機，所述一對驅動電機安裝在所述椅架的底部且分別與所述一對動力輪對應連接。

在本實用新型的一個優選實施例中，所述驅動電機為小永磁電機。

由于采用了如上的技術方案，本實用新型的有益效果在于：本實用新型的后控護理輪椅僅在椅架后部的推拉把手部上設置有一后操作手柄器，該后操作手柄器由護理人員進行操控，乘坐人不操控，省去了前操作手柄器，避免了乘坐人誤操作而導致的安全事故，增加了護理輪椅的安全性，同時也節約了制造成本，降低了護理輪椅的重量。

附圖說明

為了更清楚地說明本實用新型實施例或現有技術中的技術方案，下面將對實施例或現有技術描述中所需要使用的附圖作簡單地介紹，顯而易見地，下面描述中的附圖僅僅是本實用新型的一些實施例，對于本領域普通技術人員來講，在不付出創造性勞動的前提下，還可以根據這些附圖獲得其他的附圖。

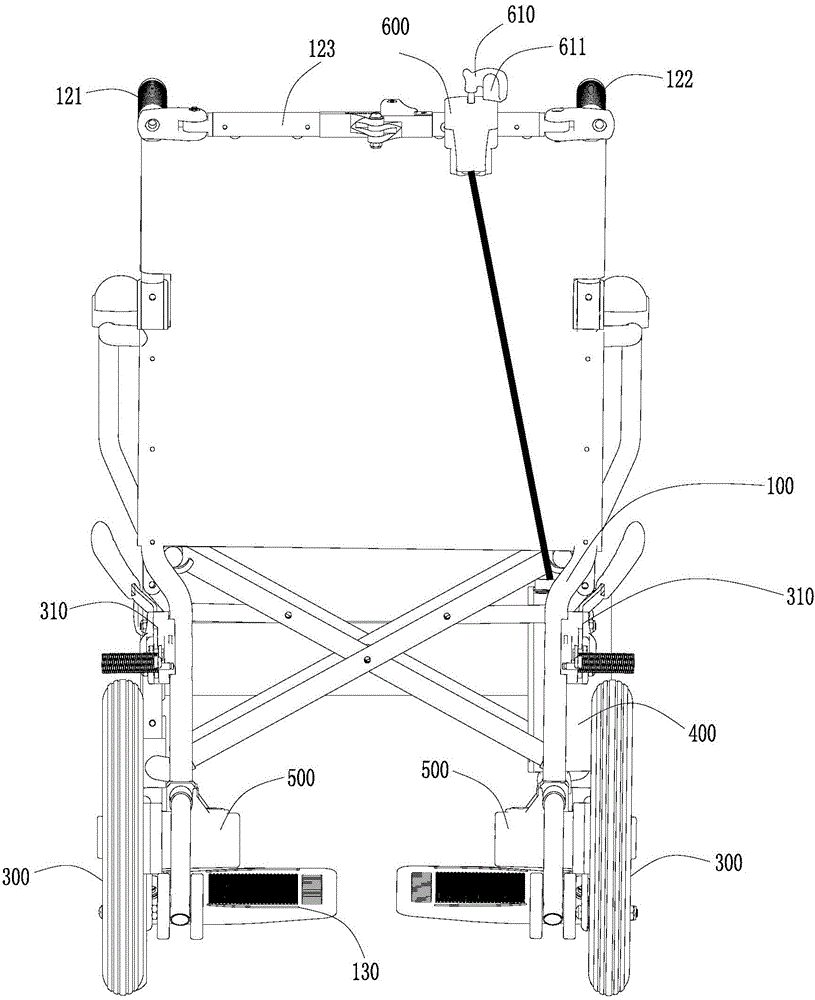

圖1是本實用新型的結構示意圖。

圖2是圖1的左視圖。

具體實施方式

為了使本實用新型實現的技術手段、創作特征、達成目的與功效易于明白了解，下面結合具體圖示，進一步闡述本實用新型。

參見圖1和圖2，圖中給出的是一種后控護理輪椅，包括椅架100、一對轉向輪200、一對動力輪300、控制操作盒400、控制器(圖中未示出)、驅動機構、驅動電池(圖中未示出)以及后操作手柄器600。

椅架100上設置有供乘坐者乘坐的座位110，椅架100的后部設置有一推拉把手部120，推拉把手部120包括左、右推拉護手121、122，左、右推拉護手121、122分別設置在椅架100的后部兩側上，在左、右推拉護手121、122之間設置有一后操作手柄器安裝橫桿123，后操作手柄器安裝橫桿123的一端與左推拉護手121連接，其另一端與右推拉護手122連接。在椅架100的底部前側設置有一踏腳板130。

一對轉向輪200設置在椅架100的底部，并且位于椅架100的前側。

一對動力輪300設置在椅架100的底部，并且位于椅架100的后側，在一對動力輪300上設置有剎車裝置310。

控制操作盒400安裝在椅架100上且位于座位110的側部，控制器和驅動電池放置在控制操作盒400內，驅動電池與控制器連接，并為驅動機構進行供電。

驅動機構與放置在控制操作盒400內的控制器連接，并由控制器進行控制。驅動機構為一對驅動電機500，一對驅動電機500安裝在椅架100的底部且分別與一對動力輪300對應連接，用于驅動一對動力輪300轉動，提供足夠的驅動力。在本實施例中，驅動電機500為小永磁電機。

后操作手柄器600安裝在推拉把手部120的后操作手柄器安裝橫桿123上且靠近左推拉護手121、122，并與控制器連接，護理人員通過后操作手柄器600操控護理輪椅動作。后操作手柄器600的手柄部610上設置有一適于與人體拇指相配合的U型槽611，便于護理人員對后操作手柄器600進行操控。

以上顯示和描述了本實用新型的基本原理和主要特征和本實用新型的優點。本行業的技術人員應該了解，本實用新型不受上述實施例的限制，上述實施例和說明書中描述的只是說明本實用新型的原理，在不脫離本實用新型精神和范圍的前提下，本實用新型還會有各種變化和改進，這些變化和改進都落入要求保護的本實用新型范圍內。本實用新型要求保護范圍由所附的權利要求書及其等效物界定。
