本實用新型涉及護理領域，尤其涉及一種護理床。

背景技術：

現有技術的缺陷在于：

對于地上的病人有時不好挪動；

現有的病床難以適應各種身高的病人。

技術實現要素：

實用新型的目的：為了提供一種效果更好的護理床，具體目的見具體實施部分的多個實質技術效果。

為了達到如上目的，本實用新型采取如下技術方案：

一種護理床，其特征在于，包含上支架床，上支架床的四個腿為伸縮腿，伸縮腿包含伸縮桿內桿和伸縮桿外桿，伸縮桿內桿和伸縮桿外桿各自上均包含固定孔，還包含能插進固定孔將伸縮桿內桿和伸縮桿外桿相對固定的螺栓；所述上支架床端部包含開口，其中能抽出和收回內伸縮支架床，內伸縮支架床下方包含固定口一，伸縮腿上包含固定口二，固定口一和固定口二之間通過支撐能固定內伸縮支架床。

本實用新型進一步技術方案在于，所述上支架床和內伸縮支架床中部均包含軟質的墊層。

本實用新型進一步技術方案在于，所述伸縮腿下方均包含底部行走輪。

本實用新型進一步技術方案在于，所述上支架床下方固定連接轉動塊，所述轉動塊為圓形且可以轉動，轉動塊能夠被動力部分帶動而轉動，動力部分以及轉動塊位于中部支撐結構上方，轉動塊轉動能帶動上支架床的角度改變。

本實用新型進一步技術方案在于，所述中部支撐結構下方包含移動輪。

本實用新型進一步技術方案在于，所述中部支撐結構為柜體，柜體包含柜門。

采用如上技術方案的本實用新型，相對于現有技術有如下有益效果：對于在地上的人，不好拉起來，可以將一側的伸縮腿縮回去，形成傾斜的床，好把人抬上去，然后再翻起來。

附圖說明

為了進一步說明本實用新型，下面結合附圖進一步進行說明：

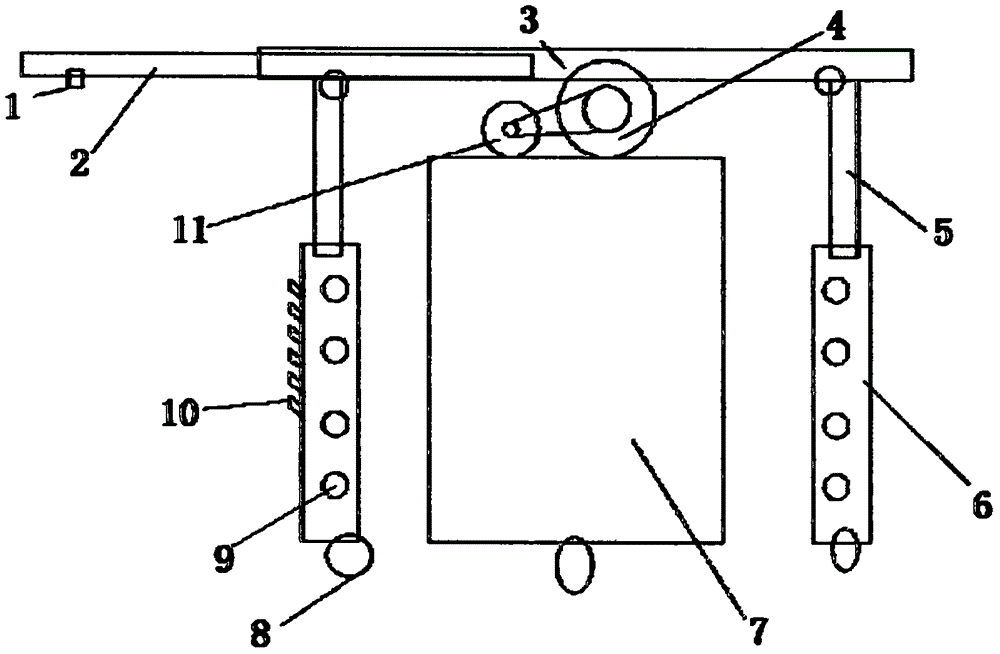

圖1為實用新型結構示意圖；

其中：1.固定口一；2.內伸縮支架床；3.上支架床；4.轉動塊；5.伸縮桿內桿；6.伸縮桿外桿；7.中部支撐結構；8.底部行走輪；9.固定孔；10.固定口二；11.動力部分。

具體實施方式

下面結合附圖對本實用新型的實施例進行說明，實施例不構成對本實用新型的限制：

一種護理床，其特征在于，包含上支架床，上支架床的四個腿為伸縮腿，伸縮腿包含伸縮桿內桿和伸縮桿外桿，伸縮桿內桿和伸縮桿外桿各自上均包含固定孔，還包含能插進固定孔將伸縮桿內桿和伸縮桿外桿相對固定的螺栓；所述上支架床端部包含開口，其中能抽出和收回內伸縮支架床，內伸縮支架床下方包含固定口一，伸縮腿上包含固定口二，固定口一和固定口二之間通過支撐能固定內伸縮支架床。本處的技術方案所起到的實質的技術效果及其實現過程為如下：對于在地上的人，不好拉起來，可以將一側的伸縮腿縮回去，形成傾斜的床，好把人抬上去，然后再翻起來。

所述上支架床和內伸縮支架床中部均包含軟質的墊層。本處的技術方案所起到的實質的技術效果及其實現過程為如下：軟質的墊層能使得人和床接觸的部位接觸效果好。

所述伸縮腿下方均包含底部行走輪。本處的技術方案所起到的實質的技術效果及其實現過程為如下：行走輪方便伸縮腿和床的移動。

所述上支架床下方固定連接轉動塊，所述轉動塊為圓形且可以轉動，轉動塊能夠被動力部分帶動而轉動，動力部分以及轉動塊位于中部支撐結構上方，轉動塊轉動能帶動上支架床的角度改變。本處的技術方案所起到的實質的技術效果及其實現過程為如下：本處提供了具體的轉變角度的自動調整結構，通過動力部分就能實現上支架床的角度的改變。

所述中部支撐結構下方包含移動輪。本處的技術方案所起到的實質的技術效果及其實現過程為如下：移動輪能夠帶動中部支撐結構以及其上的床移動，方便本護理床整體的移動。

所述中部支撐結構為柜體，柜體包含柜門。本處的技術方案所起到的實質的技術效果及其實現過程為如下：柜體和柜門中還能放置更多的東西，方便進行現場急救。

開創性地，以上各個效果獨立存在，還能用一套結構完成上述結果的結合。

以上結構實現的技術效果實現清晰，如果不考慮附加的技術方案，本專利名稱還可以是一種急救結構。圖中未示出部分細節。

需要說明的是，本專利提供的多個方案包含本身的基本方案，相互獨立，并不相互制約，但是其也可以在不沖突的情況下相互組合，達到多個效果共同實現。

以上顯示和描述了本實用新型的基本原理、主要特征和本實用新型的優點。本領域的技術人員應該了解本實用新型不受上述實施例的限制，上述實施例和說明書中描述的只是說明本實用新型的原理，在不脫離本實用新型精神和范圍的前提下，本實用新型還會有各種變化和改進，這些變化和改進都落入要求保護的范圍內。
