本實用新型涉及一種髖臼杯角度確定裝置。

背景技術：

全髖關節置換手術是最成功的外科手術之一。術中髖臼杯的安放角度是影響術后臨床功能及長期穩定性的決定性因素之一。目前學術界的統一意見是，髖臼杯角度應安置于安全區域內，即外展角45±10°，前傾角15±10°。若臼杯角度超出安全區域，將明顯影響人工髖關節的功能及長期穩定性。

目前全髖關節置換術中術者通常使用髖臼角度定位桿，或通過目測和經驗來確定臼杯安裝角度。髖臼角度定位桿是通過目測定位桿與患者軀體軸線的角度來確定髖臼角度，其精度有限，大多數術者往往更愿意采取目測的方式，憑借自己的經驗來確定臼杯的安放角度。其結果容易受到主觀因素的影響，也與術者經驗密切相關。經驗不足的術者進行手術時，容易導致髖臼杯超出安全角度范圍。目前缺乏簡便易用的定量測量工具來確定術中臼杯的安放角度。

技術實現要素：

為了解決目前全髖關節置換手術中髖臼杯角度定位不準的技術問題，本實用新型提供一種能夠快速準確進行髖臼杯角度定位的髖臼杯角度確定裝置。

為了實現上述技術目的，本實用新型的技術方案是，一種髖臼杯角度確定裝置，包括髖臼打入器，所述的髖臼打入器包括手柄和髖臼杯，所述的髖臼杯固定于手柄的一端，還包括角度確定裝置，所述的角度確定裝置包括連接件、支撐桿和角度確定件，所述的連接件固定于髖臼打入器的手柄上，支撐桿的一端連接在連接件上，且支撐桿連接后與手柄呈45°夾角，支撐桿的另一端固定有角度確定件。

所述的一種髖臼杯角度確定裝置，所述的角度確定件為氣泡水平儀和定位桿，所述的定位桿固定于氣泡水平儀的一側且與氣泡水平儀平行。

所述的一種髖臼杯角度確定裝置，所述的角度確定件為氣泡水平儀和激光發射器，所述的激光發射器固定于氣泡水平儀的一側且與氣泡水平儀平行。

所述的一種髖臼杯角度確定裝置，所述的連接件為設有凹槽的連接塊，所述的連接塊一端固定于偏心手柄上，另一端設有用于連接支撐桿的凹槽。

所述的一種髖臼杯角度確定裝置，所述的支撐桿的一端設有用于卡套在連接塊凹槽內的突出塊，另一端固定有角度確定件。

所述的一種髖臼杯角度確定裝置，所述的支撐桿與角度確定件之間通過螺紋連接。

本實用新型的技術效果在于，通過將氣泡水平儀，以及定位桿或激光發射器以與髖臼打入器手柄呈45°夾角的方向固定，使用時可通過氣泡水平儀的找平方式來定位髖臼杯的外展角，再通過定位桿來定位髖臼杯的前傾角，即可準確的對髖臼杯進行角度定位，且本實用新型結構簡單，利用了較為常見的工具作為角度定位工具，使用方便，適于大范圍推廣。

附圖說明

圖1為髖臼杯定位示意圖；

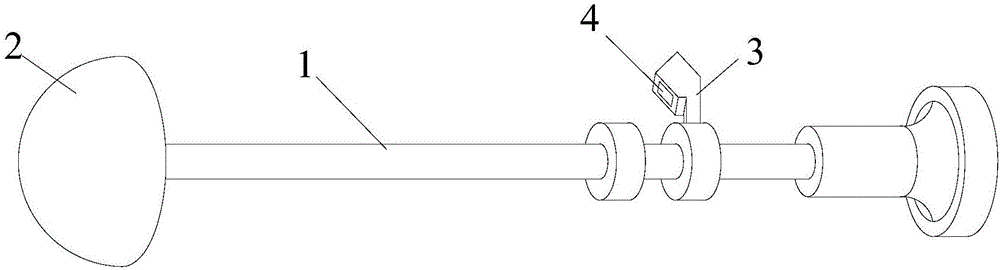

圖2為本實用新型髖臼打入器的結構示意圖；

圖3為本實用新型支撐桿、氣泡水平儀和定位桿的示意圖；

圖4為本實用新型支撐桿、氣泡水平儀和激光發射器的示意圖；

圖5為本實用新型氣泡水平儀安裝到髖臼打入器上的示意圖

其中1為手柄、2為髖臼杯、3為連接件、4為凹槽、5為支撐桿、6為突出塊、7為氣泡水平儀、8為定位桿、9為激光發射器。

具體實施方式

參見圖2、3、4、5，本實用新型包括髖臼打入器，所述的髖臼打入器包括手柄和髖臼杯，所述的髖臼杯固定于手柄的一端，還包括角度確定裝置，所述的角度確定裝置包括連接件、支撐桿和角度確定件，所述的連接件固定于髖臼打入器的手柄上，支撐桿的一端連接在連接件上，且支撐桿連接后與手柄呈45°夾角，支撐桿的另一端固定有角度確定件。

本實施例1中，角度確定件為氣泡水平儀和定位桿，定位桿固定于氣泡水平儀的一側且與氣泡水平儀平行。

本實施例2中，角度確定件為氣泡水平儀和激光發射器，激光發射器固定于氣泡水平儀的一側且與氣泡水平儀平行。

上述兩種實施例可根據實際需要進行選擇使用，其目的都是為了提供在進行髖臼前傾角確定時的定位工具。

為了便于連接使用，連接件為設有凹槽的連接塊，連接塊一端固定于手柄上，另一端設有用于連接支撐桿的凹槽。支撐桿的一端設有用于卡套在連接塊凹槽內的突出塊，另一端固定有角度確定件。

參見圖1，患者為全髖置換手術體位，側臥，身體軸線m水平，n為垂直于水平線的豎直線。∠2為患者的外展角，∠3為固定的45°。實際上，∠2＝∠1，如果外展角∠2為45°，此時∠1也為45°，氣泡水平儀將會水平。因此，在使用時，首先將角度確定件裝在夾具上，然后將髖臼打入器頂入患者髖關節部分，再以髖關節為支點，調整髖臼打入器的外展角度，當氣泡水平儀上的氣泡處于正中位置時，外展角為標準的45°，此時外展角定位完成。

然后再向前轉動打入器，通過目測，當定位桿或激光發射器由與患者軀干平行變為與患者軀干約成15°夾角時停止。此時前傾角為15°，完成前傾角度定位。完成定位后即可將臼杯在此角度打入患者髖臼。
