本實用新型涉及醫療器械領域，尤其涉及一種動力髖鋼板頂出裝置。

背景技術：

股骨粗隆間骨折是指由股骨頸基底部至小粗隆水平以上的骨折，是老年人常見的骨折之一。目前治療股骨粗隆間骨折常用的方法是置入動力髖螺釘（DHS）固定裝置， 動力髖螺釘（DHS）由滑動加壓螺釘發展而來，滑動加壓螺釘主要指以Richard釘為代表的加壓髖螺釘。該釘具有加壓和滑動雙重功能，允許近端粉碎骨折塊壓縮，使骨折端自動靠攏得到穩定，可早期活動和負重。動力髖螺釘（DHS）由帶套筒的滑動鋼板、頭部帶螺紋的滑動螺釘和加壓螺釘三者組成。手術步驟可分解為：骨折復位并鉆入克氏針；以克氏針為導向按需擴孔并擰入滑動螺釘；套入滑動鋼板并擰入加壓螺釘；逐個擰入固定滑動鋼板的螺釘。

動力髖螺釘（DHS）植入股骨內部之后，根據骨折愈合情況和個體情況，有時候需要取出鋼板和螺釘。如果患者年齡較大，愈合情況好無不良影響則不需要取出，如果患者年輕，或者出現不適感、異物反應、鋼板松動，則需要進行二次手術取出鋼板。經過一段時間的愈合生長，內固定裝置在骨干上會產生應力，目前取出往往將加壓釘擰出之后，利用醫用鉗子將鋼板拔出，這種方式對醫生的臨床手術經驗要求較高，有時候需要花費較大力氣，而且容易造成軟組織損傷或再發骨折。

技術實現要素：

本實用新型的目的在于提供一種動力髖鋼板取出裝置，用于骨折愈合之后取出鋼板使用，解決現有技術操作費力且容易對患者造成二次損傷的問題。

為了實現上述的目的，采用如下的技術方案：一種動力髖鋼板頂出裝置，動力髖裝置包括滑動螺釘、鋼板和加壓螺釘，所述鋼板上有設置有連接孔，所述頂出裝置包括連接座和傳動機構，連接座上有固定孔，固定孔與鋼板上的連接孔對應固定連接，傳動機構包括頂出螺套、頂出螺桿和手輪，頂出螺套嵌在連接座內，手輪在連接座外，頂出螺套和手輪固定連接，頂出螺桿與嵌在連接座內的頂出螺套通過內外螺紋連接。

進一步地，所述頂出螺桿頭端設置有與滑動螺釘末端一字槽相匹配的卡塊。操作時，頂出螺桿頭端的光軸對準滑動螺釘后端，卡塊與一字槽卡緊，頂出裝置擰手輪的時候，能夠防止頂出螺桿轉動。

進一步地，所述連接座與鋼板連接的一端設置卡槽，卡槽與鋼板寬度相匹配。卡槽能夠更好的固定頂出裝置，在頂出時與鋼板位置不會發生偏移。

進一步地，所述鋼板上的連接孔和連接座上的固定孔都是螺紋孔，擰入螺釘連接。螺紋孔結構簡單連接牢固，植入裝置越簡單越好。

在股骨骨折手術中，鋼板上的連接孔，可以連接一些輔助器材，如輔助手柄等，手術完成后，輔助工具拆除。而在骨折愈合后，拆除鋼板的微創手術中，連接孔可以連接固定頂出裝置，利用傳動機構的傳動力，頂出鋼板。具體操作方法為：手術切口，將加壓螺釘擰出，將頂出裝置連接在動力髖鋼板上（連接時，頂出螺桿的頭端光軸對準滑動螺釘后端，頭端卡塊與滑動螺釘的一字槽對準卡緊，鋼板的連接孔和連接座上的固定孔使用螺釘固定連接），擰動手輪，頂出螺桿卡住無法轉動，手輪和頂出螺套固定連接為一體，頂出螺套也跟著旋轉，頂出螺桿不動，動力髖鋼板、連接座和手輪、頂出螺套等一起往軸向退出來。

與現有技術相比，本實用新型應用于動力髖鋼板的拆除，操作簡單不費力，軟組織損傷小，出血少，操作速度快，手術風險降低。

附圖說明

圖1是動力髖鋼板頂出裝置的使用狀態圖；

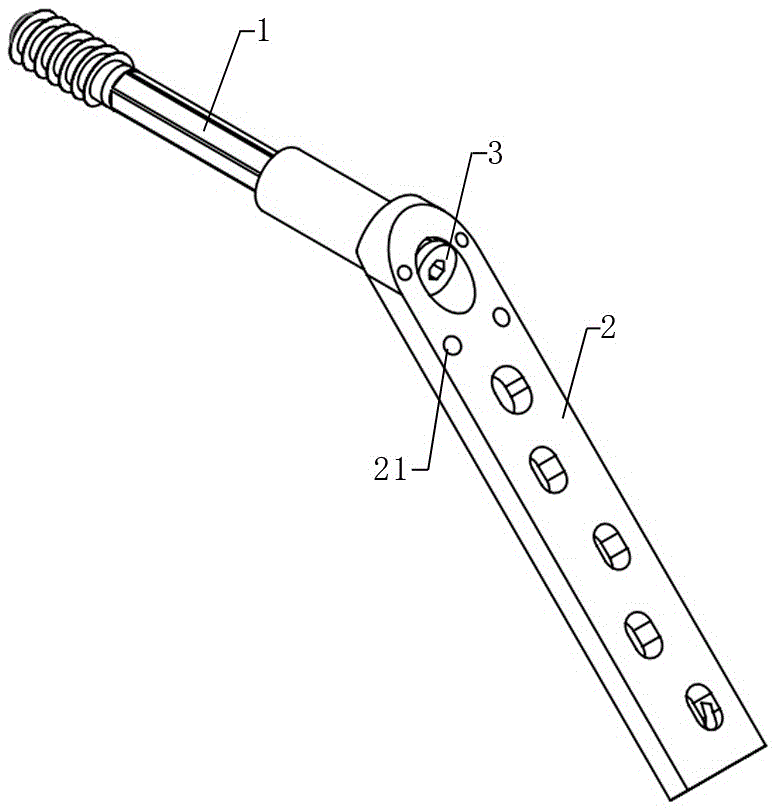

圖2是動力髖裝置的結構示意圖；

圖3是滑動螺釘的結構示意圖；

圖4是動力髖鋼板頂出裝置的結構示意圖；

圖5是動力髖鋼板頂出裝置的剖面圖。

具體實施方式

下面結合附圖對本實用新型作進一步的描述。

如圖1所示，一種動力髖鋼板頂出裝置，該裝置安裝動力髖鋼板上，利用傳動機構的傳動力頂出動力髖鋼板。如圖2所示，一般的動力髖裝置包括滑動螺釘1、鋼板2和加壓螺釘3三部分，鋼板2上有設置有連接孔21，頂出裝置包括連接座4和傳動機構，連接座4上有固定孔41，固定孔41與鋼板上的連接孔21對應，兩者都是螺紋孔，擰入螺釘固定連接，傳動機構包括頂出螺套5、頂出螺桿6和手輪7，頂出螺套5嵌在連接座4內，手輪7在連接座4外，頂出螺套5和手輪7固定連接，頂出螺桿6與嵌在連接座4內的頂出螺套5通過內外螺紋連接。

如圖3-4所示，頂出螺桿6頭端設置有與滑動螺釘1末端一字槽11相匹配的卡塊61，頂出裝置和動力髖鋼板連接時，頂出螺桿頭端的卡塊與滑動螺釘1末端的一字槽卡11緊不會轉動。連接座4與鋼板2連接的一端設置卡槽42，卡槽42與鋼板2寬度相匹配。

具體操作方法為：手術切口，將加壓螺釘3擰出，將頂出裝置連接在動力髖鋼板上（連接時，頂出螺桿6的頭端光軸對準滑動螺釘1后端，頭端卡塊61與滑動螺釘的一字槽11對準卡緊，鋼板2的連接孔21和連接座4上的固定孔41使用螺釘固定連接），擰動手輪7，頂出螺桿6卡住無法轉動，手輪7和頂出螺套5固定連接為一體，頂出螺套5也跟著旋轉，頂出螺桿6不動，動力髖鋼板2、連接座4和手輪7、頂出螺套5一起往軸向退出來。

本實用新型用于動力髖鋼板的取出，在此基礎上若稍作修改，也可應用于其他骨折手術的鋼板取出。
