本實用新型涉及醫療技術領域，尤其涉及一種心電檢測和理療設備。

背景技術：

現有的心電檢測設備采用心電監測光電傳感器進行心率監測。光電心電監測的不足在于需要有幾個可以發光的LED燈，LED燈光照射皮膚下的血管，通過光線折射的血流速度變化，判斷當前的心率標準。這類測量設備易受陽光、日光燈及節能燈等環境光和運動產生的干擾。此外，現有的心電檢測方法或設備不具有理療功能，因現有的理療設備需要有一個比較大的控制主機，通過按鍵和LCD顯示來選擇操作和使用，無法與心電檢測集成，且不方便攜帶。

技術實現要素：

針對現有技術的不足，本實用新型提出了一種心電檢測和理療設備，該設備采用電極式測量心電，直接接觸人體皮膚，不受外界干擾，提高了心電檢測的準確率；該設備或方法將理療、心電檢測功能集于一體，功能齊全，攜帶方便，降低了成本。

為了實現上述目的，本實用新型技術方案如下：

一種心電檢測和理療設備，包括主控MCU、理療驅動模塊、心電檢測模塊、藍牙射頻模塊、智能移動設備。藍牙射頻模塊與主控MCU連接；藍牙射頻模塊與智能移動設備之間采用無線通信；主控MCU分別與理療驅動模塊、心電檢測模塊連接；心電檢測模塊具有三個干性電極，心電檢測模塊通過干性電極采用三導聯心電檢測技術進行心電檢測。理療驅動模塊包含電感L2、NPN型三極管Q5、Q9、Q10、PNP型三極管Q4、Q6、Q7、Q8、二極管D3、D4、電阻R24、R25、R26、R27、R29、R30、R31、R34、R35、R36、電容C36、C37、C39。電池的正極VBAT+依次經電感L2、二極管D3、D4分別與PNP型三極管Q6、Q4的發射極連接；PNP型三極管Q6、Q4的的集電極分別與PNP型三極管Q8、Q7的發射極連接；PNP型三極管Q8、Q7的集電極經電阻R35共地；二極管D4的陰極分別與電阻R24、R25的第一端連接；電阻R24的第二端經電阻R26連接PNP型三極管Q6的基極，電阻R24的第二端并且經過電阻R31連接PNP型三極管Q7的基極；電阻R25的第二端經電阻R27連接PNP型三極管Q4的基極，電阻R25的第二端并且經過電阻R30連接PNP型三極管Q8的基極。電阻R24的第二端經NPN型三極管Q10接地，電阻R25的第二端經NPN型三極管Q9接地。主控MCU經過電阻R34為NPN型三極管Q10的基極提供控制信號，并且經過電阻R36為NPN型三極管Q9的基極提供控制信號；二極管D3的陽極經NPN型三極管Q5接地，主控MCU經電阻R29為NPN型三極管Q5的基極提供脈沖信號。電容C37接在電池的正極VBAT+與地之間；二極管D4經電容C36接地。

進一步地，還包括人體皮膚阻抗檢測模塊、加速度傳感模塊。人體皮膚阻抗檢測模塊、加速度傳感模塊分別與主控MCU連接。人體皮膚阻抗檢測模塊用于檢測人體皮膚的水分；加速度傳感模塊用于檢測人體的運動情況。

進一步地，心電檢測模塊包含芯片U5、電阻R28、R32、R33、電容C38、C40、C41、C42、C43、C44。芯片U5的型號為BL1830。芯片U5的引腳VDD、VDDA分別經電容C40、C42接地；芯片U5的引腳INP、INN分別經電容C43、C44接地，并且引腳INP、INN、RLD分別連接電阻R32、R33、電阻R28；電阻R32、R33、電阻R28的另一端分別為心電信號的采集端；電容接在所述芯片U5的引腳RLD與RLDFB之間，電容C38接在所述芯片U5的引腳AMP1與AMP2之間；所述芯片U5的引腳OUT將芯片U5處理后的信號傳送給主控MCU。

進一步地，人體皮膚阻抗檢測模塊包含NPN型三極管Q1、Q2、MOS管Q3、電阻R1、R2、R4、R5、R6、R7、電容C23、C24、C45。NPN型三極管Q1的基極依次經過電阻R7、R2接正極電壓VDDSYS，集電極經電阻R4接正極電壓VDDSYS；NPN型三極管Q2的基極經過電阻R5接正極電壓VDDSYS，集電極經電阻R6接正極電壓VDDSYS；NPN型三極管Q1、Q2的發射極分別與MOS管的S極相連接；電容C23接在NPN型三極管Q2的基極與NPN型三極管Q1的集電極之間，電容C24接在NPN型三極管Q1的基極與NPN型三極管Q2的集電極之間；MOS管Q3的D極接地；主控MCU輸出高電平時，MOS管Q3導通；主控MCU從NPN型三極管Q2的集電極接收方波，電阻R1阻值的大小受人體皮膚阻抗的大小而變化，電阻R1阻值的變化影響所述方波頻率的變化，不同的方波頻率反應不同的人體皮膚阻抗。

本實用新型的有益效果：

(1)該設備采用電極式測量心電，直接接觸人體皮膚，不受外界干擾，提高了心電檢測的準確率。(2)該設備通過主控MCU控制將理療、心電檢測功能集于一體，功能齊全、攜帶方便、降低了設備成本。(3)該設備通過人體皮膚阻抗檢測模塊、加速度傳感模塊檢測檢測人體皮膚的水分、和運動情況。

附圖說明

圖1為該心電檢測和理療設備的方塊示意圖。

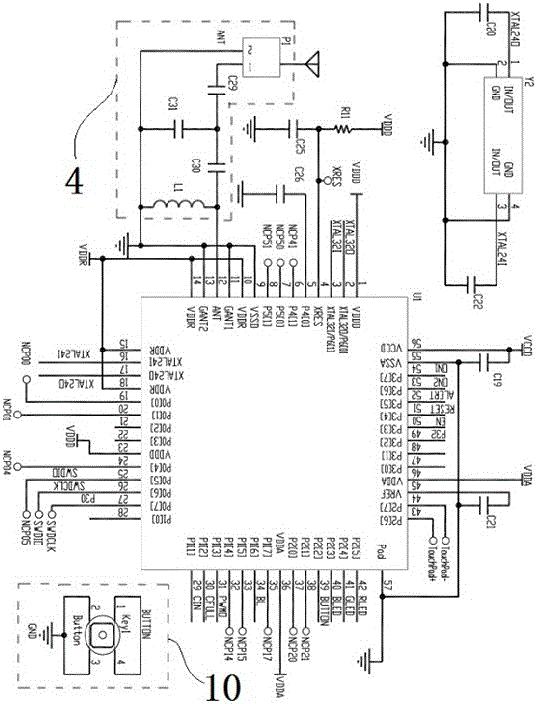

圖2為圖1中主控MCU的電路原理示意圖。

圖3為圖1中心電檢測模塊的電路原理示意圖。

圖4為圖1中理療驅動模塊的電路原理示意圖。

圖5為圖1中人體皮膚阻抗檢測模塊的電路原理示意圖。

圖6為圖1中加速度傳感模塊的電路原理示意圖。

圖7為圖1中充電模塊的電路原理示意圖。

圖8為圖1中靜態功耗穩壓電源模塊的電路原理示意圖。

圖9為圖1中工作狀態指示燈的電路原理示意圖。

圖10為該心電檢測和理療設備的應用方法流程示意圖。

其中，圖1-圖10的附圖標記為：主控MCU1、理療驅動模塊2、心電檢測模塊3、藍牙射頻模塊4、智能移動設備5、人體皮膚阻抗檢測模塊6、加速度傳感模塊7、低靜態功耗穩壓電源模塊8、工作狀態指示燈9、按鍵10、電池11、充電模塊12。

具體實施方式

下面結合附圖和實施例，進一步闡述本實用新型。

如圖1所示，一種心電檢測和理療設備，包括主控MCU1、理療驅動模塊2、心電檢測模塊3、藍牙射頻模塊4、智能移動設備5、人體皮膚阻抗檢測模塊6、加速度傳感模塊7、低靜態功耗穩壓電源模塊8、工作狀態指示燈9、按鍵10、電池11、充電模塊12。

藍牙射頻模塊4與主控MCU1連接；藍牙射頻模塊4與智能移動設備5之間采用無線通信；主控MCU1分別與理療驅動模塊2、心電檢測模塊3連接。心電檢測模塊3具有三個干性電極，心電檢測模塊3通過干性電極采用三導聯心電檢測技術進行心電檢測。主控MCU1還分別與按鍵10、工作狀態指示燈9、人體皮膚阻抗檢測模塊6、加速度傳感模塊7、低靜態功耗穩壓電源模塊8相連接；電池11接在主控MCU1與充電模塊12之間。

藍牙射頻模塊4與智能移動設備5建立無線連接；心電檢測模塊3通過干性電極和人體進行接觸，實時采集心率監控數據和心電圖數據；主控MCU1對心電檢測模塊3采集的數據進行處理，并通過藍牙射頻模塊4將數據上傳到智能移動設備5上。智能移動設備5獲得心率監測信息結果和心電圖，數據上傳到云端；通過云計算，獲得心率變異性（HRV）分析和心電檢測報告結果，并顯示用戶的心臟年齡，心理壓力，身體壓力和交感-副交感神經指數等，反映身體生理狀態及變化趨勢。另外，智能移動設備5發送理療命令，主控MCU1通過藍牙射頻模塊4接收到理療命令后控制理療驅動模塊2，理療驅動模塊2驅動低中頻電脈沖按摩設備對人體進行理療，通過中頻電脈沖按摩設備發出的電脈沖刺激肌體，促進肌肉組織恢復，增強代謝循環，對肌肉起到放松效果。利用綜合手法，從而達到對用戶心腦血管疾病的協助治療或者預防。

如圖2所示，為主控MCU1的電路原理圖。主控MCU1用于信號的接收與處理，主控MCU1主要部件為芯片U1，芯片U1首先型號為CY8C4247LQI-BL483的控制芯片。CY8C4247LQI-BL483芯片為CYPRESS公司（中文名賽普拉斯），其具體引腳功能及應用請查找相關說明書。

如圖3所示，心電檢測模塊3包含芯片U5、電阻R28、R32、R33、電容C38、C40、C41、C42、C43、C44。芯片U5的引腳VDD、VDDA分別經電容C40、C42接地；引腳INP、INN分別經電容C43、C44接地，并且引腳INP、INN、RLD分別連接電阻R32、R33、電阻R28。電阻R32、R33、電阻R28的另一端分別為心電信號的采集端L電極、R電極、RL電極。電容接在引腳RLD與RLDFB之間，電容C38接在引腳AMP1與AMP2之間，引腳OUT連接芯片U1的IO（輸入\輸出）引腳P3[3]。

芯片U5的型號為BL1830，BL1830芯片為深圳貝特萊電子科技有限公司設計的一款I(lǐng)C。BL1680是一款性能優異的電極式心電采集模擬前端芯片；該芯片兼容3電極/2電極采集方式，以極高的集成度實現超低頻率的信號處理。它用來提取、放大人體上微弱的反映人體心臟活動的電生理信號；它是一個單通道的微弱信號采集前端,具有增益可調,帶寬可調功能,內置內部基準以及低線性穩壓結構。

心電檢測模塊3中心電信號的采集端L電極、R電極、RL電極采用三導聯心電監測技術貼在人體上，對人體心臟活動的電生理信號進行采集。三個電極采集到的信號首先經過電容進行濾波；通過芯片U5將三路心電采集信號經過內部優化處理后，轉變成一路模擬信號，通過U5的引腳OUT輸出給主控MCU1。如圖4所示，理療驅動模塊2包含電感L2、NPN型三極管Q5、Q9、Q10、PNP型三極管Q4、Q6、Q7、Q8、二極管D3、D4、電阻R24、R25、R26、R27、R29、R30、R31、R34、R35、R36、電容C36、C37、C39。

電池11的正極VBAT+依次經電感L2、二極管D3、D4分別與PNP型三極管Q6、Q4的發射極連接；PNP型三極管Q6、Q4的的集電極分別與PNP型三極管Q8、Q7的發射極連接；PNP型三極管Q8、Q7的集電極經電阻R35共地。二極管D4的陰極分別與電阻R24、R25的第一端連接。電阻R24的第二端經電阻R26連接PNP型三極管Q6的基極，電阻R24的第二端并且經過電阻R31連接PNP型三極管Q7的基極。電阻R25的第二端經電阻R27連接PNP型三極管Q4的基極，電阻R25的第二端并且經過電阻R30連接PNP型三極管Q8的基極。電阻R24的第二端經NPN型三極管Q10接地，電阻R25的第二端經NPN型三極管Q9接地；NPN型三極管Q10的基極經電阻R34接芯片U1的IO端口P3[7]，NPN型三極管Q9的基極經電阻R36接芯片U1的IO端口P3[6]。二極管D3的陽極經NPN型三極管Q5接地，NPN型三極管Q5的基極經電阻R29連接芯片U1的IO端口P1[3]。電容C37接在電池11的正極VBAT+與地之間。二極管D4經電容C36接地。

NPN型三極管Q5、電感L2、二極管D3、D4、電容C36構成BOOST升壓電路，主控MCU1通過調節NPN型三極管Q5控制極（基極）的占空比，在電容C36上得到不同的輸出電壓。PNP型三極管Q4、Q6、Q7、Q8、NPN型三極管Q9、Q10、電阻R35構成橋式輸出驅動電路，主控MCU1發出信號控制NPN型三極管Q9、Q10的控制極（基極），從而使得電容C36上的電壓按規律釋放。理療驅動模塊2輸出有規律的電壓用于對人體的理療。

人體皮膚阻抗檢測模塊6用于檢測人體皮膚的水分。如圖5所示，人體皮膚阻抗檢測模塊6包含NPN型三極管Q1、Q2、MOS管Q3、電阻R1、R2、R4、R5、R6、R7、電容C23、C24、C45。NPN型三極管Q1的基極依次經過電阻R7、R2接正極電壓VDDSYS，集電極經電阻R4接正極電壓VDDSYS；電阻R1與電阻R2并聯；NPN型三極管Q2的基極經過電阻R5接正極電壓VDDSYS，集電極經電阻R6接正極電壓VDDSYS；NPN型三極管Q1、Q2的發射極分別與MOS管Q3的S極相連接；電容C23接在NPN型三極管Q2的基極與NPN型三極管Q1的集電極之間，電容C24接在NPN型三極管Q1的基極與NPN型三極管Q2的集電極之間；MOS管Q3的D極接地，G極連接芯片U1的IO端口P3[0]；NPN型三極管Q2的集電極為人體皮膚阻抗檢測模塊6的輸出端，連接芯片U1的IO端口P3[1]。

人體皮膚的水分的多少決定了人體皮膚阻抗的大小，電阻R1代表人體皮膚的電阻，圖中的NPN型三極管Q1、Q2、MOS管Q3等器件構成多皆振蕩器。主控MCU1輸出高電平時，MOS管Q3導通，人體皮膚阻抗檢測模塊6開始工作，從CLKCONT端輸出50KHz左右的震蕩方波發送給主控MCU1，人體電阻R1的大小可以改變電路的頻率，從而可以采集并計算出人體電阻。

如圖6所示，加速度傳感模塊7用于檢測人體的運動情況，主要構件為LIS3DH芯片。LIS3DH芯片由STMicroelectronics（ST）公司（意法半導體公司）研發設計的一款MEMS數字輸出運動傳感芯片。LIS3DH芯片可檢測三個軸向的加速度，超低功耗工作模式增強了穿戴設備的實用性，可實現先進的省電模式模式和嵌入式智能功能。LIS3DH芯片根據用戶的身高體重等特征，來運算運動的步幅和消耗；然后在生活中測量空間中的XYZ軸加速度來判定運動狀態，如根據算法分析出一個人走路的時候會得到什么數據，LIS3DH芯片收集到接近的數據時就會認為用戶在走路。LIS3DH芯片收集到數據后進行處理并傳送給主控MCU1做下一步操作。

如圖7所示，充電模塊12包含芯片U4、整流橋、電阻R16、R20、R21、電容C34、C35。充電模塊12的輸入端接整流橋。電阻R16與R20串聯，并且電阻R16與R20并聯在整流橋的輸出端，電容C34、C35分別并聯在整流橋的輸出端；整流橋的正輸出端連接芯片U4的引腳VIN，整流橋的負輸出端經電阻R21接芯片U4的引腳PROG；芯片U4的引腳BAT接電池11的正極VBAT+，引腳GND接地，引腳CHGB接主控MCU1的一個IO端口P1[2]。整流橋包含二極管D5、D6、D7、D8。由二極管D5、D6、D7、D8構成無極性充電電路。

市電經充電模塊1 2的輸入端輸入依次經電容C34、C35的濾波后為芯片U4的輸入端提供平滑的直流電，芯片U4對輸入的電流進行處理后為電池11充電。如圖8所示，低靜態功耗穩壓電源模塊8主要部件為芯片U3，芯片U3的型號為HT7533。電池11的正極端VBAT+經二極管D10、電阻R12接到HT7533芯片的輸入端Vin，HT7533芯片對電池11的輸出電壓進行處理，輸出穩定的系統工作所需的電壓。低靜態功耗穩壓電源模塊8有4個電壓輸出端口，分別為端口VDDSYS、VDDA、VDDD、VDDR。4個電壓輸出端口輸出的電壓經穩壓濾波之后為設備中的相應模塊供電。

如圖9工作狀態指示燈9包含發光二極管D21、D22、D23、電阻R13、R18、R19。發光二極管D21、D22、D23分別為藍色、紅色、綠色發光二極管；發光二極管D21、D22、D23相互并聯，陽極公共節點接正電壓VDDSYS，電阻R13、R18、R19分別為發光二極管D21、D22、D23的限流電阻，發光二極管D21、D22、D23的陰極分別與主控MCU1的IO端口P2[3]、P2[5]、P2[4]連接。

主控MCU1的三個IO端口P2[3]、P2[5]、P2[4]根據設備的工作模式分別通過輸出高或低電平，來控制發光二極管D21、D22、D23的滅或亮。采用三種基本色光的組合，工作狀態指示燈9在設備處于不同的工作狀態時，會發出不同顏色的光。例如長按按鍵10開機后，工作狀態指示燈9閃白色（三色燈全亮?xí)r顯示白色）；采集心電時，紅綠藍依次循環亮滅等等。

如圖10所示，應用上述設備實現心電檢測和理療的方法步驟如下：

S1：長按按鍵10若干秒，設備自動開機。

初始階段，按下按鍵10，主控MCU1的IO端口P2[2]電平被拉低，處于低電平；主控MCU1判斷該低電平的持續時間是否超過3秒；如果判斷為否，則設備不開機；如果判斷為是，則主控MCU1啟動設備開機。

S2：等待低功耗藍牙射頻模塊4與智能移動設備5建立無線連接。

開機后，低功耗藍牙射頻模塊4等待接收智能移動設備5的無線連接請求，與智能移動設備5建立無線連接。

S3：判斷在一定時間內無線連接是否成功，若判斷為是，則進行S4；若判斷為否，則關機休眠。

開機后，可能會無法與智能移動設備5建立無線連接，如果長期的處于開機狀態將會增加功耗，因此在等待與智能移動設備5建立無線連接的過程中設定了判斷無線連接成功與否的機制，旨在在長時間的等待狀態下，使得設備自動進入休眠狀態，以節省功耗。S3的具體步驟如下：S301判斷低功耗藍牙射頻模塊4與智能移動設備5之間是否已建立無線連接；如果判斷為是，則進行S4；如果判斷為否，則進行S302。S302判斷等待時間是否超過設定的時間(如120S)；如果判斷為否，則重復本步驟；如果判斷為是，則自動關機休眠。

S4：等待接收命令。

S5：判斷在一定時間內是否接收到命令；若判斷為否，則關機休眠；若判斷為是，則進行S6或S7。

S6：若接收到理療命令，則啟動理療工作：如果主控MCU1接收到智能移動設備5發出的理療命令，主控MCU1則對理療驅動模塊2發出控制指令，理療驅動模塊2則驅動理療設備工作；直至智能移動設備5設定的截止時間后，進入休眠。

S7：若接收心率采集命令，則啟動心率采集工作：如果主控MCU1接收到智能移動設備5發出的心率采集命令，主控MCU1則對心率采集模塊3發出控制指令，心率采集模塊3則對心率進行采集。

S8：將采集到的數據上傳到智能移動設備5上。

S9：關機。長按按鍵10若干秒，系統自動關機。

以上所述的僅是本實用新型的優選實施方式，本實用新型不限于以上實施例。可以理解，本領域技術人員在不脫離本實用新型的基本構思的前提下直接導出或聯想到的其它改進和變化均應認為包含在本實用新型的保護范圍之內。
