本實用新型涉及按摩器械領域，具體地說，特別涉及到一種小腿按摩器。

背景技術：

小腿肚是人體的第二顆心臟，相對于體的發電機，人體百分之七十的血液靠小腿肚擠壓循環，往往忙于工作的人們很容易忽略對小腿肚的護理還保養，適當按摩小腿疾病就會慢慢改善。如今作為對小腿，尤其是從阿基里斯腱到膝蓋附近進行按摩的小腿按摩器，市場上存在座椅式按摩小腿的按摩裝置，左右設有一對實施治療的部件，實施治療部件的兩側壁的內側面和中間壁的兩側分別設有氣囊、利用氣泵氣閥進排氣裝置是上述各氣囊膨脹或收縮，由此能夠同時對放入各實施治療部件內的兩只小腿進行按摩。由于氣囊在進氣后一般其中央?yún)^(qū)域膨脹最大，而越往兩端膨脹程度越來越小，因此只能在小腿程度方向狹小區域獲得按摩壓力，要更加充分，一味地沿這個實施治療部件長度方向設置更多氣囊。在不使用氣囊而采用使構成實施治療的部件兩壁相對于小腿接近或者遠離的機構的小腿按摩器市場很欠缺。

技術實現要素：

本實用新型的目的在于針對現有技術中的不足，提供一種小腿按摩器，以解決上述問題。

本實用新型所解決的技術問題可以采用以下技術方案來實現：

一種小腿按摩器，包括滑動組件和殼體，所述殼體內設置有動力源和若干軌道，所述滑動組件包括滑動組件R和滑動組件L。

進一步的，所述滑動組件R包含右側小擺臂組件R1、中部位置實施組件M和右側大擺臂組件R2；滑動組件L包含左側小擺臂組件L1、中部位置實施組件M和左側大擺臂組件L2。

進一步的，所述滑動組件R和滑動組件L對稱分布，右側小擺臂組件R1和左側小擺臂組件L1互為鏡像關系，右側大擺臂組件R2和左側大擺臂組件L2互為鏡像關系。

進一步的，所述右側小擺臂組件R1中設有的擺臂滾輪和右側大擺臂組件R2中設有的滾輪大小不一致，相對錯位，同樣地，左側小擺臂組件L1中設有的擺臂滾輪和左側大擺臂組件L2中設有的滾輪大小不一致，和中部位置實施組件M的組件滾輪相對錯位，有效防止抱死。

進一步的，所述殼體設有的若干軌道包括供中部位置實施組件M升降軌道和供右側小擺臂組件R1、右側大擺臂組件R2、左側小擺臂組件L1、左側大擺臂組件L2上的擺臂擺動軌道。

進一步的，所述中部位置實施組件M內設有壓簧，右側小擺臂組件R1、右側大擺臂組件R2、左側小擺臂組件L1、左側大擺臂組件L2皆設有扭簧組件。

進一步的，所述擺臂滾輪和組件滾輪采用軟性材質。

與現有技術相比，本實用新型的有益效果如下：

1.本裝置能夠?qū)崿F(xiàn)用于對小腿針對性按摩的目的，且通過絲桿傳動，穩定性較高，就可以達到對腿部按摩保健作用。

2.本裝置采用的是結構簡單，擺臂上安裝有滾輪，腿部中央?yún)^(qū)域也安裝了滾輪，按摩面積明顯增大，使用者感覺按摩舒適感更加突出。

3.本裝置針對小腿左右擺臂設置大小不一致，滾輪大小也不一致，滾輪間相互錯位，針對性更強，按摩手法較為新穎，舒適度更佳。

附圖說明

圖1為實用新型所屬裝置實施例的總示意圖；

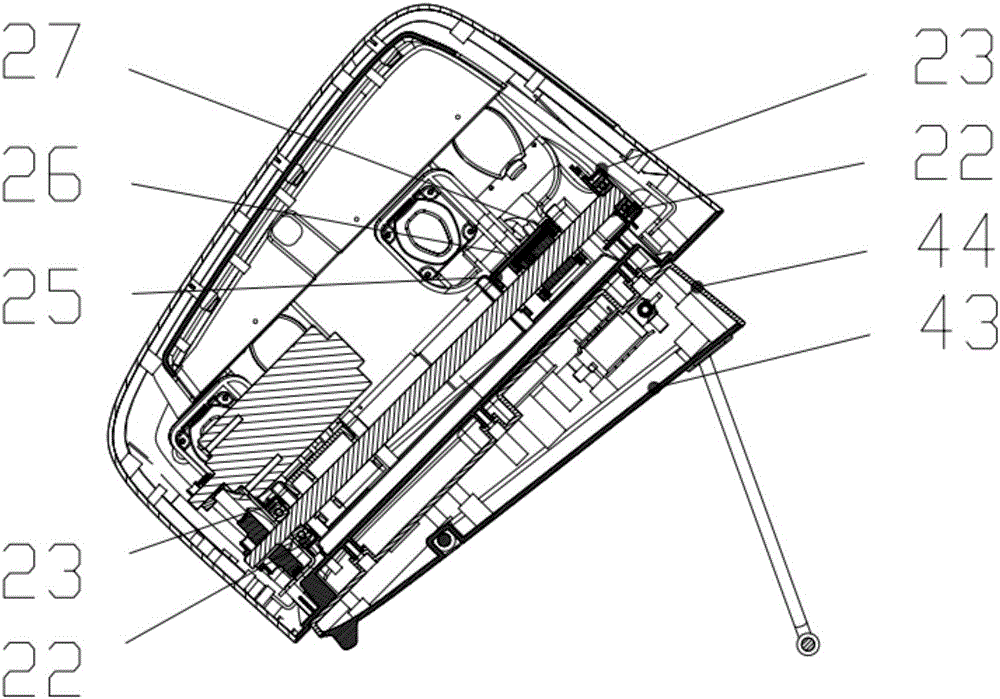

圖2為實用新型所屬裝置中實施例的側面剖視圖；

圖3為實用新型所屬裝置中實施例的中部位置實施組件分解圖；

圖4為實用新型所屬裝置中實施例的軌道示意圖；

圖5為實用新型所屬裝置中實施例的滑動組件始末狀態示意圖；

圖6為實用新型所屬裝置中實施例的滑動組件始末狀態側面剖視圖；

圖7為實用新型所屬裝置中實施例的各按摩實施件側視圖；

圖8為實用新型所屬裝置中實施例的各按摩實施件小組件示意圖；

1—下連接片； 2—馬達支架

3—小皮帶輪 4—大皮帶輪

5—皮帶 6—馬達

7—絲桿 8—下殼

9—緩沖墊圈 10—腳撐桿

11—開關 12—右擺座端蓋

13—右旋扭簧組件 14—右擺座

15—右大擺臂 16—大擺臂壓蓋

17—大滾輪 18—組件滾輪組件

19—上連接片 20—右小擺臂

21—小滾輪 22—軸承

23—軸承壓蓋 24—絲桿支架

25—滑動撐板 26—絲桿螺母

27—螺母襯套 28—小擺臂壓蓋

29—左大擺臂 30—左擺座

31—左小擺臂 32—左擺座端蓋

33—左連接蓋 34—左氣囊

35—氣囊座 36—右氣囊

37—右連接蓋 38—右鋼絲

39—右鋼絲壓蓋 40—上蓋

41—左鋼絲 42—左鋼絲壓蓋

43—底座下蓋 44—底座上蓋

181—滑輪軸 182—滑輪

183—輪軸壓蓋 184—中間輪座

185—壓簧 186—中間輪支架

187—中間輪 188—中間輪軸

具體實施方式

為使本實用新型實現的技術手段、創作特征、達成目的與功效易于明白了解，下面結合具體實施方式，進一步闡述本實用新型。

本實用新型所述的一種小腿按摩器，設有底座上蓋44和底座下蓋43，內部設有電控裝置，進排氣裝置(氣泵、氣閥)，下殼8安裝在底座上蓋44上，上蓋44設有若干軌道和和滑動組件。馬達6安裝有小皮帶輪3，馬達6通過螺絲鎖附在馬達支架2上，絲桿7上下兩端皆套有軸承22，軸承22安裝于軸承壓蓋23內，絲桿7上端軸承22通過軸承壓蓋23安裝在絲桿支架24上，絲桿7下端同樣設有軸承22，通過軸承壓蓋23安裝在馬達支架2上，絲桿7上端安裝有大皮帶輪4，小皮帶輪3和大皮帶輪4通過皮帶5進行傳動，開關11為總電源開關，在實施裝置電子控制下，供電給實施裝置，進而啟動動力源馬達6，馬達6帶動小皮帶輪3轉動，在皮帶5作用下，帶動大皮帶輪4傳動，進而帶動絲桿7轉動。

滑動組件設有滑動撐板25、滑動組件R和滑動組件L。

滑動撐板25中部位置設有螺母襯套27，螺母襯套27設有絲桿螺母26，滑動組件右側的滑動組件R設有右側小擺臂組件R1、中部位置實施組件M和右側大擺臂組件R2，滑動組件左側的滑動組件L設有左側小擺臂組件L1、中部位置實施組件M和左側大擺臂組件L2。

右側大擺臂組件R2設有右擺座端蓋12、右旋扭簧組件13、右擺座14、右大擺臂15、大擺臂壓蓋16、大滾輪17，右側大擺臂組件R2通過右擺座14和滑動撐板25固定連接，右擺座端蓋12和右擺座14鎖附連接，，設有軸的右大擺臂15安裝在皆設有孔的右擺座端蓋12和右擺座14上，右旋扭簧組件13套于設有軸的右大擺臂15，右旋扭簧組件13上部伸出段固定于右大擺臂15上方，另外下部伸出段安插在設有軌道的上殼8上，在絲桿傳動下，右側大擺臂組件R2隨滑動組件一體上下滑動，右旋扭簧組件13下部伸出段隨上殼8上的軌道產生位移，進而使右側的右側大擺臂組件R2擺動。

右側小擺臂組件R1設有右擺座端蓋12、右旋扭簧組件13、右擺座14、右小擺臂20、小擺臂壓蓋28、小滾輪21，右側小擺臂組件R2通過右擺座14和滑動撐板25固定連接，右擺座端蓋12和右擺座14鎖附連接，，設有軸的右大擺臂15安裝在皆設有孔的右擺座端蓋12和右擺座14上，右旋扭簧組件13套于設有軸的右大擺臂15，右旋扭簧組件13上部伸出段固定于右大擺臂15上方，另外下部伸出段安插在設有軌道的上殼8上，在絲桿傳動下，右側小擺臂組件R1隨滑動組件一體上下滑動，右旋扭簧組件13下部伸出段隨上殼8上的軌道產生位移，進而使右側的右側小擺臂組件R1擺動。和右側大擺臂組件R2擺動一起產生張開和收緊的動作形式，構成了右側大小擺臂由夾角β(A位置為開始位置)到α(B位置為末位置)的過程。

同樣的，左側大擺臂組件L2設有左擺座端蓋32、左旋扭簧組件13’、左擺座30、左大擺臂29、大擺臂壓蓋16、大滾輪17，左側大擺臂組件L2通過左擺座30和滑動撐板25固定連接，左擺座端蓋32和左擺座30鎖附連接，，設有軸的左大擺臂29安裝在皆設有孔的左擺座端蓋32和左擺座30上，左旋扭簧組件13’套于設有軸的左大擺臂29，左旋扭簧組件13’上部伸出段固定于左大擺臂29上部位，另外下部伸出段安插在設有軌道的上殼8上，在絲桿傳動下，左側大擺臂組件L2隨滑動組件一體上下滑動，左旋扭簧組件13’下部伸出段隨上殼8上的軌道產生位移，進而使左側的左側大擺臂組件L2擺動。

左小擺臂組件L1設有左擺座端蓋32、左旋扭簧組件13’、左擺座30、左小擺臂31、小擺臂壓蓋28、小滾輪17，左小擺臂組件L1通過左擺座30和滑動撐板25固定連接，左擺座端蓋32和左擺座30鎖附連接，設有軸的左小擺臂31安裝在皆設有孔的左擺座端蓋32和左擺座30上，左旋扭簧組件13’套于設有軸的左小擺臂31，左旋扭簧組件13’上部伸出段固定于左小擺臂31上方，另外下部伸出段安插在設有軌道的上殼8上，在絲桿傳動下，左小擺臂組件L1隨滑動組件一體上下滑動，左旋扭簧組件13’下部伸出段隨上殼8上的軌道產生位移，進而使左側的左小擺臂組件L1擺動。和左側大擺臂組件L2擺動一起產生張開和收緊的動作形式，構成了左側大小擺臂由夾角β(A位置為開始位置)到α(B位置為末位置)的過程。

中部位置實施組件M設有滑輪軸181、滑輪182、輪軸壓蓋183、中間輪座184、壓簧185、中間輪支架186、中間輪187、中間輪軸188。中間輪支架186安裝于中間輪座184上，中間輪支架186安裝有中間輪軸188，中間輪軸188上設有采用銷連接的中間輪187，兩個輪軸壓蓋183組裝在中間輪座184下，輪軸壓蓋183和中間輪座184之間設有滑輪軸181，滑輪182組裝在滑輪軸181上，中間輪座184左右皆設有壓簧185。中部位置實施組件M安裝滑動組件上滑動撐板25的左右兩側的中部位置，滑動撐板25預留的矩形孔的導向沿壓簧185軸心方向上下滑動，滑輪182和下殼8在壓簧185彈力作用下，實在和下殼8的軌道保持接觸，，從而在滑動組件整體上下滑動時，迫使中部位置實施組件M沿著下殼8設有的軌道實現升降運動。圖5和圖6可以看出，按統一基準，由A位置到B位置，中部位置實施組件M從高度Ha到Hb發生變化的過程，顯然是依據大部分人群小腿肚的實際造型曲線，更加符合人機工程學。

滑動組件R和滑動組件L互為鏡像關系。顯然左小擺臂組件L1中的左小擺臂31和右小擺臂組件R1中右小擺臂20、左大擺臂組件L2中的左大擺臂29和右大擺臂組件R2中的右大擺臂15也互為鏡像關系。

左小擺臂組件L1中的左小擺臂31的高度比左大擺臂組件L2中的左大擺臂29低，同樣的右小擺臂組件R1中右小擺臂20的高度比右大擺臂組件R2中的右大擺臂15低。

左小擺臂組件L1中的左小擺臂31和右小擺臂組件R1中右小擺臂20上同設有的小滾輪21，比左大擺臂組件L2中的左大擺臂29和右大擺臂組件R2中的右大擺臂15上同設有的大滾輪17小。

如圖7所示，滑動組件左側的左小擺臂組件L1中的左小擺臂31、中部位置實施組件M中的中間輪187和左大擺臂組件L2中的左大擺臂29具有前后位移差；同樣的滑動組件右側的右小擺臂組件R1中右小擺臂20、中部位置實施組件M中的中間輪187和右大擺臂組件R2中的右大擺臂15上具有前后位移差。以上對小腿按摩的時候可以防抱死情況發生。

左小擺臂31和左大擺臂29都設有左旋扭簧13’，右小擺臂20和大擺臂15都設有右旋扭簧13，對大小腿施加按摩力度是彈性，整體上比較靈活，增強了舒適感。

本裝置上殼40上設有氣囊座35，右氣囊36和左氣囊34安裝在氣囊座35上，左連接蓋33和右連接蓋37設計有立體三維裹腿造型，這里不需要安裝氣囊。這樣可以防止小腿跑出。左連接蓋33固定在下殼8左側，右連接蓋37固定在下殼8右側，右鋼絲38縫制布料，后通過右鋼絲壓蓋39固定在上殼40上，同樣地，左鋼絲41縫制布料，后通過左鋼絲壓蓋42固定在上殼40上，上殼40和左連接蓋33鎖附連接，同樣的和右連接蓋37，上殼40和下殼8上部通過上連接片19鎖附連接，上殼40和下殼8下部通過下1連接片19鎖附連接，從而和剩余組裝部件構成整體裝置。

本裝置能夠?qū)崿F(xiàn)用于對小腿肚按摩的目的，且通過絲桿傳動，穩定性較高，擺臂的靈活擺動和按摩頭高度調整，整體更加柔性，能達到對腿部按摩保健作用；本裝置采用的是結構簡單、針對性地按摩小腿肚，既擺臂上安裝有滾輪，腿部中央?yún)^(qū)域也安裝了滾輪，按摩面積明顯增大，使用者感覺按摩舒適感更加突出，針對性更強，按摩手法較為新穎，舒適度更佳。

以上顯示和描述了本實用新型的基本原理和主要特征和本實用新型的優點。本行業的技術人員應該了解，本實用新型不受上述實施例的限制，上述實施例和說明書中描述的只是說明本實用新型的原理，在不脫離本實用新型精神和范圍的前提下，本實用新型還會有各種變化和改進，這些變化和改進都落入要求保護的本實用新型范圍內。本實用新型要求保護范圍由所附的權利要求書及其等效物界定。
