本實用新型涉及一種腰椎融合器。

背景技術：

腰椎融合器廣泛應用于退行性椎間盤疾病、脊柱的滑脫、假關節與脊柱不穩、腫瘤、椎間盤突出、頸椎創傷等手術治療中。目前在使用的腰椎融合器包括具有四個側面的本體，并且在其中相對的一對側面上設有通孔，由于本體為長方體，存在一定的缺點：即融合器安裝困難，且容易對切口等接觸面造成損傷。

技術實現要素：

為了解決上述現有技術的不足，本實用新型的目的是提供一種腰椎融合器。

為了實現上述目的，本實用新型所設計的一種腰椎融合器，包括具有四個側面的本體，所述本體其中相對的一對側面上設有通孔，所述本體另外一對側面上亦設有通孔，所述通孔呈長方形，且長方形的上下兩端為外凸弧形，所述通孔之間相互連通從而在本體內形成植骨區，所述本體上端面上設有若干操作孔，所述本體下端設有往下凸起的導向部，所述導向部端面呈弧形設置。

進一步，所述本體其中一對相對側面上設有若干固定齒。

進一步，所述本體靠近上端面處以及導向部上均穿設有顯影針。

本實用新型得到的一種腰椎融合器，其技術效果是：1、在融合器下端面設置導向部，且導向部端面呈弧形設置，方便安裝，且不易對切口等接觸面形成損傷；2、在本體相對的側面上設置固定齒，有效防止融合器安裝后出現打滑和移動的情況，固定效果好；3、在本體四個側面均設置通孔，且相互連通形成植骨區，可以增大植骨區的范圍，使植入更多的骨量，促進早期愈合，治療效果更理想；4、顯影針的埋入，便于術后有效檢查。

附圖說明

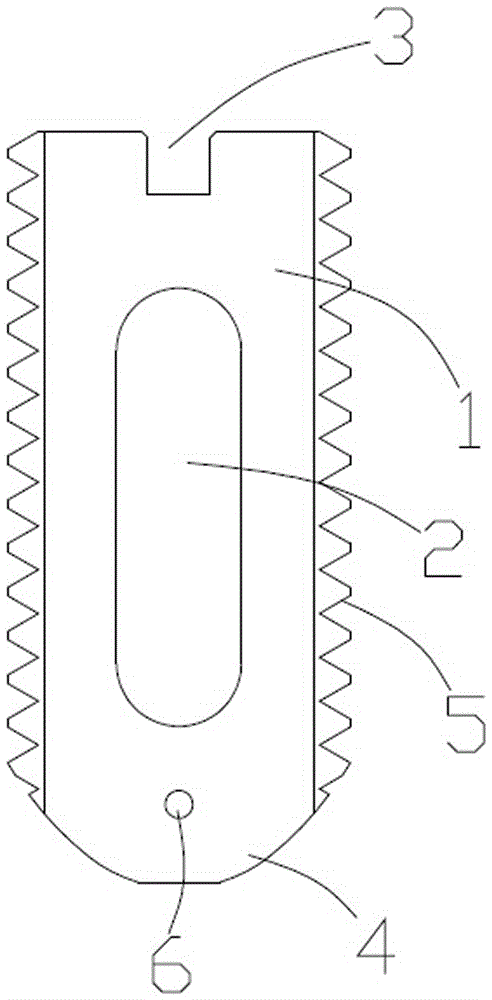

圖1是本實用新型的結構示意圖。

圖2是本實用新型的局部剖視圖。

具體實施方式

下面結合附圖和實施例對本實用新型進一步說明。

如圖1、2所示，本實用新型提供的一種腰椎融合器，包括具有四個側面的本體1，所述本體的每個側面上均設有通孔2，所述通孔呈長方形，且長方形的上下兩端為外凸弧形，所述通孔之間相互連通從而在本體內形成植骨區，所述本體上端面上設有若干操作孔3，所述本體下端設有往下凸起的導向部4，所述導向部端面呈弧形設置。

在本體四個側面均設置通孔，且相互連通形成植骨區，可以增大植骨區的范圍，使植入更多的骨量，促進早期愈合，治療效果更理想；在融合器下端面設置導向部，且導向部端面呈弧形設置，方便安裝，且不易對切口等接觸面形成損傷。

所述本體其中一對相對側面上設有若干固定齒5，固定齒可以有效防止融合器安裝后出現打滑和移動的情況，固定效果好。

所述本體靠近上端面處以及導向部上均穿設有顯影針6，且這兩處的顯影針在空間上相互垂直設置。顯影針的埋入，便于術后的有效檢查。
