本實用新型涉及醫療器械技術領域，尤其涉及一種上腔靜脈穿刺針。

背景技術：

血液透析是治療急慢性腎功能衰竭(尿毒癥)和急性藥物中毒及農藥中毒的常用方法。目前我國登記在冊存活的維持性血液透析患者有38.5萬之多。成功的血管通路是實施血液透析的前提。目前我國透析患者存活時間越來越長，血透用血管通路耗竭的問題越來越突出。越來越多的患者面對全身多處靜脈狹窄閉塞的現實，僅剩上腔靜脈這個唯一通暢的血管建立血管通路。在建立上腔靜脈通路時需要用到穿刺針。

技術實現要素：

本實用新型旨在提供一種上腔靜脈穿刺針，為經皮直接上腔靜脈穿刺提供專用的穿刺針，以提高經皮上腔靜脈直接穿刺的方便度和成功率。

為達上述目的，本實用新型的技術方案如下：

一種上腔靜脈穿刺針，包括穿刺針本體和針保護套，所述穿刺針本體包括同軸設置的針體和針座，針體一端與針座相連，所述針體上設有刻度；所述針保護套包括保護座和用于放置針體的保護管，所述保護座為管狀，所述保護管一端為密封端，保護管另一端與保護座連通，所述保護管比針體長，所述針座上同軸設有外凸的限位環，所述限位環與針體同軸設置，所述保護座內壁設有與限位環適配的限位臺階。

進一步的，所述上腔靜脈穿刺針還包括前針管帽和后針管帽，所述針保護套一端位于前針管帽中，針保護套另一端位于后針管帽中，所述前針管帽的敞口端與后針管帽的敞口端可拆卸連接。

進一步的，所述后針管帽套在保護座一端，所述保護座尾部外壁設有一圈固位環，所述固位環的外壁與后針管帽的內壁適配。

進一步的，所述保護座的內壁與限位環的外壁適配。

進一步的，所述后針管帽套接在前針管帽上。

進一步的，所述前針管帽和后針管帽外壁均設有條狀凸楞，所述條狀凸楞與前針管帽和后針管帽的軸線平行。

進一步的，所述針保護套、前針管帽和后針管帽均透明。

進一步的，所述針體的材質為不銹鋼。

進一步的，所述刻度的刻度零點位于針體末端。

進一步的，所述條狀凸楞延伸至前針管帽開口端的端面。

與現有技術相比，本實用新型具有以下有益效果：

1.本實用新型能有效防止針尖被磨損，保持針尖的鋒利，以提高經皮上腔靜脈直接穿刺的方便度和成功率；

2.針體設置刻度，便于根據患者身高調整進針深度，操作方便，使用安全。

附圖說明

圖1是本實用新型的結構示意圖；

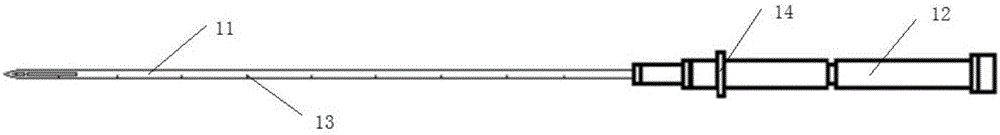

圖2是穿刺針本體的結構示意圖；

圖3是針保護套的結構示意圖；

圖中：1-穿刺針本體、2-針保護套、3-前針管帽、4-后針管帽4、5-條狀凸楞、11-針體、12-針座、13-刻度、14-限位環、21-保護管、22-保護座、23-限位臺階、24-固位環。

具體實施方式

為了使本實用新型的目的、技術方案及優點更加清楚明白，以下結合附圖，對本實用新型進行進一步詳細說明。

如圖1所示，本實用新型公開的上腔靜脈穿刺針，包括穿刺針本體1和針保護套2，如圖2所示，穿刺針本體1包括同軸設置的針體11和針座12，針體11一端與針座12相連，針體11上設有刻度13，為方便讀數，將刻度13的刻度零點設于針體11末端，。如圖3所示，針保護套2包括保護座22和用于放置針體11的保護管21，保護座22為管狀，保護管21一端為密封端，保護管21另一端與保護座22連通，保護管21比針體11長。進一步的，針座12上同軸設有外凸的限位環14，限位環14與針體11同軸設置，保護座22內壁設有與限位環14適配的限位臺階23。進一步的，保護座22的內壁與限位環14的外壁適配，使針座12穩穩地固定在保護座22中，防止穿刺針本體1在針保護套2中晃動，保證針尖切削鋒利和針體11的垂直度。

進一步的，上腔靜脈穿刺針還包括前針管帽3和后針管帽4，針保護套2一端位于前針管帽3中，針保護套2另一端位于后針管帽4中，前針管帽3的敞口端與后針管帽4的敞口端可拆卸連接。進一步的，后針管帽4套接在前針管帽3上。進一步的，后針管帽4位于保護座22一端，保護座22尾部外壁設有一圈固位環24，固位環24的外壁與后針管帽4的內壁適配，防止針保護套2在前針管帽3和后針管帽4中晃動。

進一步的，前針管帽3和后針管帽4外壁均設有條狀凸楞5，條狀凸楞5與前針管帽3和后針管帽4的軸線平行，條狀凸楞5方便握持也可防滑，由于固位環24的外壁與后針管帽4的內壁適配，針保護套2與后針管帽4固位良好，設置條狀凸楞5在取用穿刺針本體1時也方便拔開前針管帽3和后針管帽4。如圖1所示，前針管帽3上的條狀凸楞5延伸到前針管帽3開口端的端面，這樣后針管帽4套在前針管帽3上后，前針管帽3的外壁與后針管帽4的內壁之間有間隙，避免造成負壓，方便穿刺針的取用。進一步的，針保護套2、前針管帽3和后針管帽4均透明。進一步的，針體11的材質為不銹鋼。使用時，將穿刺針本體1從保護座22一段放入針保護套2中，保護座22中的限位臺階23抵擋住針座12上的限位環14，穿刺針本體1就不能繼續插入，由于保護管21比針體11長，所以就能有效防止針體11的針尖被磨損，保持針尖的鋒利，以提高經皮上腔靜脈直接穿刺的方便度和成功率。針體設置刻度，便于根據患者身高調整進針深度，操作方便，使用安全。

本實用新型自帶刻度和保護針帽，可用于經皮上腔靜脈直接穿刺，可連接任意注射器使用。上腔靜脈穿刺成功后，配合血透用帶滌綸套導管，可成功建立血管通路，為血液透析患者提供一條新的生命線。針體不銹，切削鋒利，耐磨，耐高溫，安全實用，可提高血液透析血管通路建立的方便性和成功率，有很大的社會效益和經濟效益。

當然，本實用新型還可有其它多種實施方式，在不背離本實用新型精神及其實質的情況下，熟悉本領域的技術人員可根據本實用新型作出各種相應的改變和變形，但這些相應的改變和變形都應屬于本實用新型所附的權利要求的保護范圍。
