本實用新型涉及醫療用品技術領域，尤其是一種護理用托盤。

背景技術：

護理人員到病房為患者注射、清洗傷口時常手托托盤，托盤內放置各種護理常用的物品，但在護士前往病房及回辦公室的途中會遇到許多患者的求助，患者可能需要護士為患者調整輸液的速度或者觀察體溫表等，這時護士通常是一只手平托托盤，另一只手來完成為患者的服務，由于護士一只手平托托盤不容易掌握平衡，有時會使托盤傾覆，這給護士帶來不便。為解決這一問題，國家專利局公布了公告號為“CN 202761607 U”的一種新型護理人員用托盤，該實用新型在托盤底部中間位置設有手柄和凹槽，護士握住手柄可單手托住托盤，但是若托盤內物品過多過重時，護士單手平托該實用新型中的托盤仍不易保持平衡，并且在這種情況下許多護士習慣把托盤的一邊靠在自己的手臂上，但是該實用新型中手柄的位置相對固定，手臂過長或過短的護士在使用時容易感覺疲勞。

技術實現要素：

本實用新型的技術任務是針對以上現有技術的不足而提供的一種護理用托盤。

本實用新型解決其技術問題所采用的技術方案是：一種護理用托盤，包括托盤、托盤底部中間位置的手柄以及從手柄處延伸到托盤邊沿的凹槽，護士握住手柄單手平托托盤，在所述凹槽中部固定設有電動伸縮桿，所述手柄與所述電動伸縮桿的一端相鉸接，在所述手柄上設有電動伸縮桿控制開關，護士可根據自己的臂長操作電動伸縮桿控制開關調節電動伸縮桿的長度，避免因臂長與手柄位置不協調而感覺疲勞，在所述凹槽內設有電池腔，用于放置為電動伸縮桿供電的蓄電池，在所述凹槽位于托盤邊沿位置處設有與所述托盤相鉸接的塑料箍，所述塑料箍的開口背向鉸接位置，護士可把塑料箍翻轉卡在自己的手臂上，這樣單手平托托盤會更加省力，在所述凹槽內設有塑料箍固定卡扣，塑料箍翻下時可卡在凹槽內，在與所述塑料箍相鉸接的托盤邊沿上設有塑料箍限位卡扣，避免塑料箍翻轉程度過大影響使用。

為在護士單手平托托盤時增加托盤的穩固程度，在所述塑料箍與所述凹槽之間設有與所述托盤相鉸接的支撐板，所述支撐板通過彈簧與所述塑料箍相連接，在塑料箍翻出后，支撐板受到彈簧的約束作用與塑料箍保持一定距離，護士把支撐板支在手臂上，可支撐托盤使其更加穩固。

所述支撐板遠離托盤的一邊為弧形，目的是使支撐板適應人體手臂的形狀，使護士在使用時感覺舒適，減少工作負擔。

本實用新型的優點在于：通過塑料箍把托盤卡在護士手臂上，護士手部和臂部共同承擔托盤的重量，護士臂部通過塑料箍對托盤起約束作用，在托盤過重時能增加托盤的平衡程度，護士還可根據自己的臂長調節手柄的位置，使單手平托托盤時更加舒適，減少工作負擔。

附圖說明

圖1為本實用新型的背面示意圖。

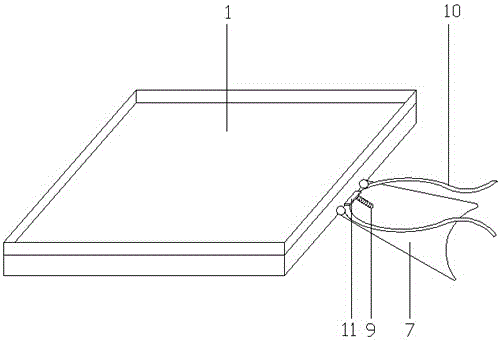

圖2為本實用新型的使用狀態示意圖。

圖中1-托盤，2-凹槽，3-手柄，4-電動伸縮桿控制開關，5-電動伸縮桿，6-電池腔，7-支撐板，8-塑料箍固定卡扣，9-彈簧，10-塑料箍，11-塑料箍限位卡扣。

具體實施方式

下面結合說明書附圖對本實用新型做以下詳細說明。

如圖1-2所示，一種護理用托盤，包括托盤1、托盤1底部中間位置的手柄3以及從手柄3處延伸到托盤1邊沿的凹槽2，護士握住手柄3單手平托托盤1，在所述凹槽2中部固定設有電動伸縮桿5，所述手柄3與所述電動伸縮桿5的一端相鉸接，在所述手柄3上設有電動伸縮桿控制開關4，護士可根據自己的臂長操作電動伸縮桿控制開關4調節電動伸縮桿5的長度，避免因臂長與手柄3位置不協調而感覺疲勞，在所述凹槽2內設有電池腔6，用于放置為電動伸縮桿5供電的蓄電池，在所述凹槽2位于托盤1邊沿位置處設有與所述托盤1相鉸接的塑料箍10，所述塑料箍10的開口背向鉸接位置，護士可把塑料箍10翻轉卡在自己的手臂上，這樣單手平托托盤1會更加省力，在所述凹槽2內設有塑料箍固定卡扣8，塑料箍10翻下時可卡在凹槽2內，在與所述塑料箍10相鉸接的托盤1邊沿上設有塑料箍限位卡扣11，避免塑料箍10翻轉程度過大影響使用。

為在護士單手平托托盤1時增加托盤1的穩固程度，在所述塑料箍10與所述凹槽2之間設有與所述托盤1相鉸接的支撐板7，所述支撐板7通過彈簧9與所述塑料箍10相連接，在塑料箍10翻出后，支撐板7受到彈簧9的約束作用與塑料箍10保持一定距離，護士把支撐板7支在手臂上，可支撐托盤1使其更加穩固。

所述支撐板7遠離托盤1的一邊為弧形，目的是使支撐板7適應人體手臂的形狀，使護士在使用時感覺舒適，減少工作負擔。

當護士需要單手托舉托盤1時，可打開塑料箍固定卡扣8，把塑料箍10翻轉到塑料箍限位卡扣11位置，此時塑料箍10保持水平，把塑料箍10卡在手臂上，此時支撐板7被彈簧9牽引從凹槽2內翻出，支撐板7受到彈簧9的約束作用與塑料箍10保持一定距離，護士把支撐板7支在手臂上，根據自己的臂長操作電動伸縮桿控制開關4調節電動伸縮桿5的長度，使手柄3處在合適的位置，然后護士可輕松的單手托舉托盤1，托盤1保持平衡。

所述手柄3、電動伸縮桿5、塑料箍10、支撐板7均可收于凹槽2內，在多個托盤1擺放時能節省空間，擺放整齊。

本實用新型所選用的電動伸縮桿為南京永諾傳動設備有限公司生產的型號為YNT-01的小型電動推桿，其內部結構是本領域技術人員已知的，此處不再贅述。

本說明書未提及的技術特征均為現有的已知技術。
