本實用新型屬于醫療器械技術領域，特別是涉及一種傷口換藥車。

背景技術：

在醫院內經常需要給病人換藥，換藥時需要攜帶藥品、碘酒、酒精等，還要攜帶個垃圾桶，而現有的換藥車結構簡單，存儲空間小，無法滿足需求，且換藥時準備的藥品、碘酒、酒精等會全部放置在換藥車的工作面板，物品擺放無序，造成工作面板混亂，使用不方便。且在換藥過程中，打開無菌物品后，由于臺面大小的限制，醫務人員往往會出現無意識的跨越無菌面的現象。另外，攜帶的垃圾桶用于放置換下的敷料等，但與車身匹配的垃圾桶容量較小，對于腐爛的傷口、感染性傷口或腫瘤傷口患者換下的污染敷料，氣味會特別重，如果直接將換下的敷料丟進垃圾桶，會造成氣味污染，影響病房內的空氣，給患者及護士帶來不適感。特別醫護人員在換藥時，經常要彎著腰長時間給病人換藥，這樣會造成醫護人員的腰肌勞損。

專利號201320179246.0公開的一種移動換藥車，它由車架、底板、工作臺板、腳輪和工作滑板構成，車架底部安裝有腳輪，車架頂部設置有工作臺板，工作臺板上設置有儲物架，儲物架的后端和兩側安裝有圍欄；工作臺板下方的車架上并列狀設置有儲物屜；腳輪上方的車架上裝有底板，底板與儲物屜之間的車架上安裝有調節件；工作臺板與儲物屜之間的車架一側通過滑軌活動安裝有工作滑板，另一側安裝有把手；所述的底板上通過活動滑板安裝有回收桶。其能分類放置換藥用的各種醫療器械、藥品和敷料，并能按種類回收各種醫療廢物，方便醫護人員使用，以解決現有采用換藥包或托盤盛放換藥時的各種器具及敷料，使醫護人員的操作非常不便，給換藥工作帶來了困難問題的移動換藥車，但是沒有解決換下來的藥由于氣味重造成氣味污染的問題，還有醫護人員長時間彎著腰給病人換藥，造成腰肌勞損的問題。另外工作滑板的使用雖增大了醫護人員的換藥操作空間，但是由于車架與工作滑板處于同一條水平線上，醫護人員換藥時需不斷起身去拿車架上或工作滑板上的藥品等，增加了護理人員的勞動強度且操作不便。

技術實現要素：

本實用新型的目的就在于克服現有技術的不足，提供了一種結構簡單，使用方便，能分類存放物品、碘酒等，車架與滑板呈扇形結構，便于醫護人員換藥，大大減輕醫護人員的勞動強度的傷口換藥車。

為了實現上述目的，本實用新型提供了一種傷口換藥車，包括車架和格子柜，所述格子柜設置在所述車架的上方，所述車架的左側設置有垃圾桶和扎口機，所述車架的工作面板呈扇形，所述車架的右側設置有滑板，所述滑板呈扇形，所述滑板相對于所述車架內收或拉出。

進一步的，所述車架的底部設置有車輪。

進一步的，所述格子柜分成若干格子，所述格子上設置有格子門，所述格子門上設置有拉手。

進一步的，所述格子門上設置有標識。

進一步的，所述車架工作面板的下方設置有滑軌，所述滑板通過所述滑軌安裝于所述車架上，所述滑板上設置有滑板拉手。

進一步的，所述傷口換藥車還包括凳子，所述凳子包括凳板和支撐腿，所述凳板的左側活動連接于所述車架的前方，所述支撐腿活動連接于所述凳板右側的底部，所述凳板相對于所述車架能上移和下移。

進一步的，所述凳板上設置有鎖塊，所述凳板通過所述鎖塊卡在所述車架上。

進一步的，所述車架或滑板上設置有手機支架或ipad支架。

本實用新型設置于車架上方的格子柜，且格子柜被分成若干格子，以用于分類存放不同的物品等，便于管理，也不置于造成各類物品等放置于車架的工作面板，造成物品擺放等混亂，影響醫護人員換藥。對應的各格子設置有格子門，對格子內存的物品等起到保護作用。另外格子門上設置有標識，用于分別對相應格子內存的物品等進行標識，便于醫護人員準確地拿取物品等。

本實用新型的車架和滑板均設計成扇形，滑板通過滑軌安裝于車架上，滑板相對于車架可以內收或拉出，滑板用于增加醫護人員的換藥操作空間，同時可以對換藥的物品進行相對的分區，方便醫護人員操作?；逑鄬?duì)于車架拉出時，與車架形成弧形結構，以便減少滑板相對于車架的軸向距離。另外，滑板通過其上的拉手相對于車架內收或拉出，操作方便。

醫護人員換藥時，將凳子的凳板相對于車架放下，由于支撐腿活動連接于凳板右側的底部，即支撐腿相對于凳板可以轉動，當?shù)拾宸畔聲r(shí)，支撐腿相應地轉動至與凳板垂直，并支撐在地面上，從而增加凳板支撐強度。醫護人員坐在凳板上對病人進行換藥操作，以避免醫護人員長時間彎著腰給病人換藥，造成醫護人員的腰肌勞損。另外滑板與車架成扇形結構，滑板相對于車架拉出時，滑板與車架的軸向距離小，因此醫護人員不用站立去拿取滑板或車架上的物品等，大大減輕了醫護人員的勞動強度且操作方便。當換藥完畢時，通過凳板上的鎖塊將凳板卡在車架上，又支撐腿活動連接于凳板右側的底部，即支撐腿相對于凳板可以轉動。當?shù)拾逑鄬?duì)于車架收起來時，支撐腿收起于凳板的底部，不占用多余的空間，使用靈活方便。另外凳板的左側相對于車架活動連接，且凳板相對于車架能上移和下移，從而調節凳板相對于地面的高度，以滿足醫護人員的需求。對應的支撐腿相對于地面的高度也可以調節，以保證凳板放下時，支撐腿始終支撐地面。

本實用新型車架的左側設置有垃圾桶和扎口機，換下來的藥特別是換下來氣味特別重的藥，可以通過扎口機立即對垃圾袋先進行封口處理，再丟進垃圾桶，以免造成氣味污染。

本實用新型在車架或滑板上設置有手機支架或ipad支架，便于病人換藥時，可以播放相應視頻，已保證患者在更舒適的狀態下完成換藥操作。手機支架或ipad支架相對于車架或滑板可拆卸。當不需要使用手機支架或ipad支架時，拆下即可，使用相當靈活。

本實用新型的車架底部設置有車輪，便于本實用新型傷口換藥車的移動。

本實用新型的有益效果：

1、本實用新型的格子柜用于分類存放不同的物品等，便于管理。格子門用于對格子內存的物品等進行保護。且格子門上設置的標識，用于分別對相應格子內存的物品等進行標識，便于醫護人員準確地拿取物品等。

2、本實用新型的車架和滑板均設計成扇形，滑板用于增加醫護人員的換藥操作空間，方便醫護人員操作?；逑鄬?duì)于車架拉出時，與車架形成弧形結構，以便減少滑板相對于車架的軸向距離，醫護人員不用站立去拿取滑板或車架上的藥品等，大大減輕了護理人員的勞動強度且操作方便。

3、本實用新型的凳子用于醫護人員換藥時，坐在凳板上對病人換藥，以避免醫護人員長時間彎著腰給病人換藥，造成醫護人員的腰肌勞損。且凳板相對于車架可以收起和放下，不占用多余的空間，使用靈活方便。

4、本實用新型車架的左側設置有垃圾桶和扎口機，換下來的藥特別是換下來氣味特別重的藥，可以通過扎口機立即對垃圾袋先進行封口處理，再丟進垃圾桶，以免造成氣味污染。

5、本實用新型在車架或滑板上設置的手機支架或ipad支架，便于病人換藥時，可以播放相應視頻，已保證患者在更舒適的狀態下完成換藥操作。

附圖說明

為了更清楚地說明本實用新型實施例或現有技術中的技術方案，下面將對實施例或現有技術描述中所需要使用的附圖作簡單地介紹，顯而易見地，下面描述中的附圖僅僅是本實用新型的一些實施例，對于本領域普通技術人員來講，在不付出創造性勞動的前提下，還可以根據這些附圖獲得其他的附圖。

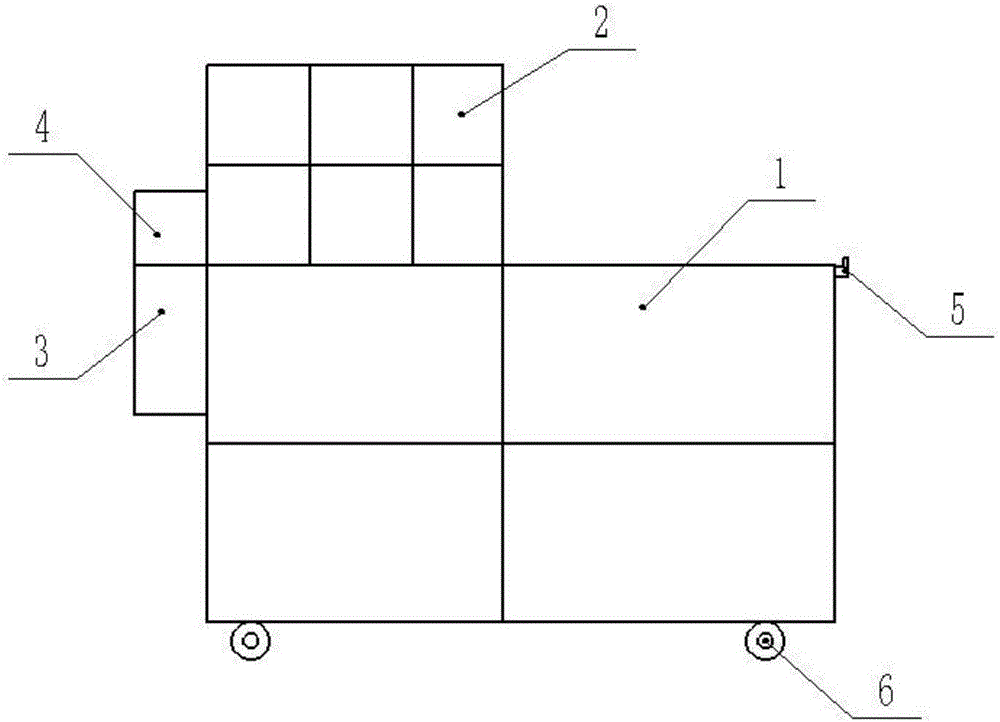

圖1為本實用新型實施例的結構示意圖。

圖2為圖1展開后的仰視圖。

圖3為本實用新型實施例中凳子的結構示意圖。

上述附圖標記：

1車架，2格子柜，3垃圾桶，4扎口機，5滑板，6車輪，7凳板，8支撐腿，9鎖塊。

具體實施方式

下面結合附圖對實用新型進一步說明，但不用來限制本實用新型的范圍。

實施例

如圖1、2所示，本實用新型提供了一種傷口換藥車，包括車架1和格子柜2，所述格子柜2設置在所述車架1的上方，所述車架1的左側設置有垃圾桶3和扎口機4，所述車架1的工作面板呈扇形，所述車架1的右側設置有滑板5，所述滑板5呈扇形，所述滑板5相對于所述車架1內收或拉出。

本實用新型的所述車架1的底部設置有車輪6。

本實用新型的所述格子柜2分成若干格子，所述格子上設置有格子門，所述格子門上設置有拉手。

本實用新型的所述格子門上設置有標識。

本實用新型的所述車架1工作面板的下方設置有滑軌，所述滑板5通過所述滑軌安裝于所述車架1上，所述滑板5上設置有滑板拉手。

本實用新型的所述傷口換藥車還包括凳子，所述凳子包括凳板7和支撐腿8，所述凳板7的左側活動連接于所述車架1的前方，所述支撐腿8活動連接于所述凳板7右側的底部，所述凳板7相對于所述車架1能上移和下移。

本實用新型的所述凳板7上設置有鎖塊9，所述凳板7通過所述鎖塊9卡在所述車架1上。

本實用新型的所述車架1或滑板5上設置有手機支架或ipad支架。便于病人換藥時，可以播放相應視頻，已保證患者在更舒適的狀態下完成換藥操作。手機支架或ipad支架相對于車架或滑板可拆卸。當不需要使用手機支架或ipad支架時，拆下即可，使用相當靈活。

本實用新型設置于車架1上方的格子柜2，且格子柜2被分成若干格子，以用于分類存放不同的物品等，便于管理，也不置于造成各類物品等放置于車架1的工作面板，造成物品等混亂，影響醫護人員換藥。對應的各格子設置有格子門，對格子內存的物品等起到保護作用。當需要拿取格子內的物品等時，通過格子門上的拉手打開格子門即可。另外格子門上設置有標識，用于分別對相應格子內存的物品等進行標識，便于醫護人員準確地拿取物品等。

本實用新型的車架1和滑板5均設計成扇形，滑板5通過滑軌安裝于車架1上，滑板5相對于車架1可以內收或拉出，滑板5用于增加醫護人員的換藥操作空間，同時可以對換藥的物品進行相對的分區，方便醫護人員操作?；?相對于車架1拉出時，與車架1形成弧形結構，以便減少滑板5相對于車架1的軸向距離。另外，滑板5通過其上的拉手相對于車架1內收或拉出，操作方便。

醫護人員換藥時，將凳子的凳板7相對于車架1放下，由于支撐腿8活動連接于凳板7右側的底部，即支撐腿8相對于凳板7可以轉動，當?shù)拾?放下時，支撐腿8相應地轉動至與凳板7垂直，并支撐在地面上，從而增加凳板7支撐強度。醫護人員坐在凳板7上對病人進行換藥操作，以避免醫護人員長時間彎著腰給病人換藥，造成醫護人員的腰肌勞損。另外滑板5與車架1成扇形結構，滑板5相對于車架1拉出時，滑板5與車架1的軸向距離小，因此醫護人員不用站立去拿取滑板5或車架1上的藥品等，大大減輕了醫護人員的勞動強度且操作方便。當換藥完畢時，通過凳板7上的鎖塊將凳板7卡在車架1上，又支撐腿8活動連接于凳板7右側的底部，即支撐腿8相對于凳板7可以轉動。當?shù)拾?相對于車架1收起來時，支撐腿8收起于凳板7的底部，不占用多余的空間，使用靈活方便。另外凳板7的左側相對于車架1活動連接，且凳板7相對于車架1能上移和下移，從而調節凳板7相對于地面的高度，以滿足醫護人員的需求。對應的支撐腿8相對于地面的高度也可以調節，以保證凳板7放下時，支撐腿8始終支撐地面。

本實用新型車架1的左側設置有垃圾桶3和扎口機4，換下來的藥特別是換下來氣味特別重的藥，可以通過扎口機4立即對垃圾袋先進行封口處理，再丟進垃圾桶，以免造成氣味污染。

本實用新型的車架1底部設置有車輪6，便于本實用新型傷口換藥車的移動。

以上顯示和描述了本實用新型的基本原理、主要特征和本實用新型的優點。本行業的技術人員應該了解，本實用新型不受上述實施例的限制，上述實施例和說明書中描述的只是說明本實用新型的原理，在不脫離本實用新型精神和范圍的前提下本實用新型還會有各種變化和改進，這些變化和改進都落入要求保護的本實用新型范圍內。本實用新型要求保護范圍由所附的權利要求書及其等同物界定。
