本實用新型涉及一種椅子的實用新型，特別涉及一種具有輔助將使用腿部抬起拉筋的椅子結構改良。

背景技術：

按，人體的四肢由骨骼及肌肉交錯縱橫而成，不論作何動作，都會對肌肉造成一定的負擔，尤其是雙腳，即使站立不動，都會使肌肉產生疲勞，若沒有經過適當?shù)氖婢彙⒔鈮海辗e月累后就會造成肌肉緊繃、酸痛。尤其對于女性而言，長時間的站立，或穿高跟鞋工作一天下來，腿部會因血液循環不佳而腫脹酸麻，甚至有靜脈曲張等情形，要改善上述情形，除了慎選適當?shù)男印⑦m時按摩腿部、穿上彈性襪等方式之外，最常見的便是睡前通過抬腿運動來達到效果。抬腿運動是讓靜脈中的血液回流，達到改善浮腫的舒緩作用，只要把腿抬高到超過心臟的部位，就會有效果產生，另外腿部的拉筋動作，除了可以改善人體的柔軟度外，還具有增加血液循環、消除肌肉疲勞、鎮痛以及增加肌肉的伸展反射作用效果，因此若能在抬腿同時達到令拉動筋脈的效果，則是一個很好的伸展運動。不過對于上班一天的使用者來說，回到家時已經非常的疲憊，要再從事這項運動，往往是心有余而立不足，因此如何能讓一般人在坐于椅子上休息或看電視時，能通過簡單的機構輔助作抬腿拉筋動作，達到腿部減壓、促進血液循環的目的，便成為本案實用新型的方向。

有鑒于此，本實用新型設計人乃針對前述現有實用新型問題深入探討，并憑借多年從事相關產業的研發與制造經驗，積極尋求解決的道，經過長期努力的研究與發展，終于成功的開發出本實用新型抬腿拉筋椅的組成結構，以改善現有實用新型的問題。

技術實現要素：

本實用新型的主要目的，系提供一種抬腿拉筋椅的組成結構，其系令使用者坐于椅子上時，能通過驅動單元的輔助，使其腿部向上抬起而呈最大約90度的傾斜角度，達到腿部拉筋、減壓，促進血液循環的目的。

緣于達成上述的實用新型目的，本實用新型提供一種抬腿拉筋椅的組成結構，其包含一椅子，該椅子具有椅座及椅背，其特征在于：

該椅座下方設有兩個滑軌，各該滑軌上組設有一滑塊，兩個該滑塊上設有一驅動單元，該驅動單元是在一單元本體一端樞組一馬達，單元本體另一端利用兩個相對設置的關節部連結一抬板，且令該馬達可伸縮作動的推桿一端與該抬板作連動的樞組結合，該馬達作動時，該抬板以該關節部為樞轉軸點被該推桿推動而向上作角度方向的揚升。

其中：該椅子的該椅座下方固定有一四方型的框架，在該框架前后二端之間設置兩個該滑軌。

其中：兩個該滑軌中至少有一滑軌后端套設有一由彈性材質構成的擋塊。

其中：該驅動單元的單元本體是內緣中空的框架結構，內緣一端凸設有一第一樞部，通過一第一樞桿的一端樞接該馬達，而第一樞桿的另一端則在二側各設置一該關節部，各該關節部由一樞板及樞耳利用一樞軸樞接而成，該樞板一端固定于該單元本體上，另一端樞套于該樞耳的一端內緣后，利用樞軸樞設而固定，而該樞耳的另一端固設于該抬板上，該抬板對應該驅動單元一端下方設有一連接板，且該連接板位于該單元本體上方，能夠?qū)⒃搩蓚€(gè)樞耳固設于該連接板二側上緣，該連接板對應該馬達的外側凸設有一第二樞部，利用一第二樞桿將該馬達的推桿一端樞接于該第二樞部，令該推桿伸縮作動時，能夠帶動該抬板作對應的升降動作。

其中：該抬板為伸縮式結構，其包括一較大的第一框板、次大的第二框板及最小的第三框板，該第一框板、第二框板以及第三框板的二側設有中空的容置部，在該第一框板與第二框板二側的容置部一端各套設一襯套，并在各該容置部相鄰于該襯套的外側壁面形成一限位孔，而該第二框板與第三框板二側外端分別套設一定位套，各該定位套相對二側設有一孔槽及定位孔，且該孔槽及定位孔與對應的容置部連通，以供一彈簧及定位件設置，該定位件具有斜面的一端受該彈簧的彈性力頂推而定位于該定位孔內，該第一框板與第二框板中間的板片部內緣中空，使該第三框板能夠套設于該第二框板容置部與板片部內，而該第二框板能夠設置在該第一框板容置部與板片部內，當該抬板呈現伸展的使用狀態時，隨著該第三框板與第二框板被拉出，而令定位套外端與襯套接觸時，該定位件具有斜面的一端能向外彈出而卡設于對應的限位孔內形成定位。

其中：該驅動單元包含一控制器，該控制器電性連接該馬達，用以控制該馬達的推桿的伸縮作動。

其中：該馬達轉動所需的電源通過一插頭插設于電源插座上，由室內電源供應，或在該椅子下方設置一可充式電池，該電池與該馬達電性連接，用以供應該馬達轉動所需的電源。

如此當使用者腿部置于該抬板上時，可利用該馬達的推桿向外伸長，令該抬板以該關節部為樞轉軸點，被該推桿推動而向上作角度的揚升，以帶動使用者腿部向上抬起，達到抬腿及拉筋的目的。

有關本實用新型所采用的技術、手段及其功效，茲舉一較佳實施例并配合圖式詳細說明于后，相信本實用新型上述的目的、構造及特征，當可由的得一深入而具體的了解。

附圖說明

圖1是本實用新型組合的立體外觀圖。

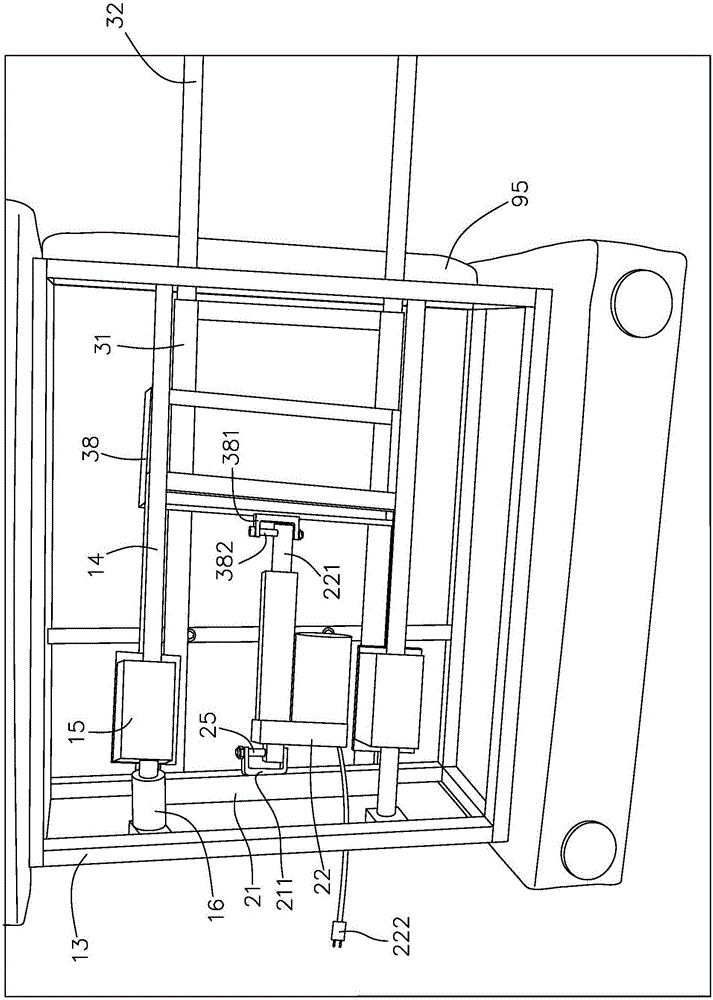

圖2是本實用新型另一組合的立體外觀圖。

圖3是本實用新型關節部與抬板組接的立體組合圖。

圖4是本實用新型抬板呈使用狀態的組合平面圖。

圖5是本實用新型抬板呈收合狀態的組合平面圖。

圖6是本實用新型抬板的組合剖面圖。

圖7是本實用新型抬板伸縮的組合剖面圖。

圖8是本實用新型的使用示意圖。

附圖標記說明：椅子10；椅座11；椅背12；框架13；滑軌14；滑塊15；擋塊16；驅動單元20；單元本體21；第一樞部211；馬達22；推桿221；插頭222；關節部23；樞板231；樞耳232；樞軸233；控制器24；第一樞桿25；電池26；抬板30；第一框板31；容置部311；限位孔312；板片部313；第二框板32；容置部321；限位孔322；板片部323；第三框板33；容置部331；柄部332；板片部333；襯套34；定位套35；孔槽351；定位孔352；彈簧36；定位件37；斜面371；連接板38；第二樞部381；第二樞桿382。

具體實施方式

請參閱圖1～圖8所示，本實用新型抬腿拉筋椅的組成結構的構成包含一椅子10，以及組設于該椅子10上的驅動單元20及抬板30，其中：

該椅子10具有椅座11及可調整傾斜角度的椅背12，并于該椅座11下方鎖固一四方形的框架13，該框架13前后二端之間設置有兩個滑軌14，各該滑軌14上組設有一滑塊15，是將該驅動單元20固設于該兩個滑塊15上。又，該兩個滑軌14中至少有一滑軌14后端套設有一彈性材質構成的擋塊16，作為該兩個滑塊15帶動該驅動單元20滑動位移至椅座11下方時的緩沖物件。

該驅動單元20由一單元本體21、馬達22、二關節部23及控制器24組成。該單元本體21是內緣透空的框架結構，內緣一端凸設有一第一樞部211，可利用一第一樞桿25樞接該馬達22的一端，而另一端則于二側各設置一關節部23，再利用該兩個關節部23與該抬板30組接。各該關節部23由一樞板231及樞耳232利用一樞軸233樞接而成，該樞板231一端固定于該單元本體21上，另一端樞套于該樞耳232內緣后，利用該樞軸122樞設而固定，而該樞耳232另一端固定于該抬板30對應的一端上；又該馬達22對應該抬板30一端凸設有一可伸縮作動的推桿221，并令該推桿221與該抬板30樞組連接。而該控制器24系電性連接該馬達22，用以控制該馬達22其推桿221的伸縮作動。另外該馬達22轉動所需的電源可利用一插頭222插設于電源插座圖中未顯示上，由室內電源供應；或者如圖4所示，于該椅子10下方設置一可充式電池26，該電池26與該馬達22電性連接，用以供應該馬達22轉動所需的電源。

該抬板30系用以供使用者腿部擺放的板子，可為伸縮式結構，其構成包括一較大的第一框板31、次大的第二框板32、最小的第三框板33，以及若干分別有大小二種尺寸的襯套34、定位套35、彈簧36及定位件37。其中該第一框板31對應該驅動單元20一端下方設有一連接板38，且該連接板38位于該單元本體21上方，是將該兩個樞耳232固設于該連接板38二側上緣，又該連接板38對應該馬達22的外側凸設有一第二樞部381，可利用一第二樞桿382將該馬達22的推桿221一端樞接于該第二樞部381，令該推桿221伸縮作動時，可帶動該抬板30作對應的升降動作。

再者，該抬板30的伸縮結構，是在所述的這些框板31、32、33二側設一中空的容置部311、321、331，可于該第一、第二框板31、32二側的容置部311、321一端各套設一對應大小尺寸的襯套34，并于該容置部311、321相鄰設置該襯套34的外側壁面形成一限位孔312、322；而該第二、第三框板32、33二側外端分別套設一適合尺寸的定位套35，各該定位套35相對二側設有一孔槽351及定位孔352，且該孔槽351及定位孔352與對應的容置部321、331連通，可供一彈簧36及定位件37設置，該定位件37一端具有斜面371，另一端受該彈簧36的彈性力頂推而定位于該定位孔352內。又所述的這些框板31、32、33中間設有板片部313、323、333，且該第一、第二框板31、32的板片部313、323內緣中空，令該第三框板33可套設于該第二框板32其容置部321與板片部323內，而該第二框板32可設置在該第一框板31的容置部311與板片部313內。

當該抬板30如圖6呈現伸展的使用狀態時，使用者可通過該第三框板33外側的柄部332將所述的這些框板31、32、33向外拉出，隨著該第三、第二框板33、32被拉出，而令定位套35外端與襯套34接觸時，所述的這些定位件37具有斜面371的一端可向外彈出而卡設于該第一、第二框板31、32的限位孔312、322內，達到伸縮定位的目的。另外如圖7所示，當所述的這些框板31、32、33要收合時，由該第三框板33的柄部332向內推，便可令所述的這些定位件37利用其斜面371承受推力而向內位移，并壓縮該彈簧36，使該第三框板33收合至該第二框板32內，而該第二框板32收合至該第一框板31內。

如此，利用上述該驅動單元20及抬板30可于該椅子10下方滑動進出的結構，以及該驅動單元20可帶動該抬板30升降的設計，令該椅子10，具有輔助抬腿的附加功能。如圖8所示，當使用者腿部置于該抬板30上時，可利用該馬達22的推桿221向外伸長，令該抬板30以該關節部23為樞轉軸點，被該推桿221推動而向上作角度的揚升，以帶動使用者腿部向上抬起，達到抬腿及拉筋的目的。

以上說明對本實用新型而言只是說明性的，而非限制性的，本領域普通技術人員理解，在不脫離權利要求所限定的精神和范圍的情況下，可作出許多修改、變化或等效，但都將落入本實用新型的保護范圍之內。
