本實用新型涉及注射用醫學器材的技術領域，具體而言，涉及一種注射器。

背景技術：

注射器是用來將容置注射液并將注射液注入生物體內的醫學器具。現有技術中，注射器雖然帶有刻度，但主要用來顯示注射液的體積，無法直觀的測量出注射液的溶質。針對某些需要按照以g\mg\ug\U\IU等質量單位來注射的藥物，當其包裝劑量大于生物體所需要的次劑量時，只能通過計算公式，來換算出體積，不便于注射工作的實施，也會帶來某些誤差。

技術實現要素：

有鑒于此，本實用新型實施例的目的在于提供一種注射器，該注射器能夠顯示注射液的體積以及其對應的溶質。

一種注射器，用以容置注射液的腔體，所述腔體設有用以標記所述注射液的溶質的第一刻度線，以及用以標記所述注射液的體積的第二刻度線。

進一步地，所述第一刻度線刻在所述腔體的外壁。

進一步地于，所述第二刻度線刻在所述腔體的外壁。

進一步地，所述第一刻度線通過第一印刷介質設置在所述腔體的外壁。

進一步地，所述第一印刷介質粘接于所述腔體的外壁。

進一步地，第一印刷介質為PET膜。

進一步地，所述第二刻度線通過第二印刷介質設置在所述腔體的外壁。

進一步地，所述第二介質粘接于所述腔體的外壁。

進一步地，所述第二介質為PET膜。

進一步地，所述腔室的外壁包括本體層和設置于所述本體層的外層的磨砂層。

本實用新型的注射器在腔體設有以標記所述注射液的溶質的第一刻度線，以及用以標記所述注射液的體積的第二刻度線，由此在顯示注射液的體積的同時，也能顯示出注射液的溶質，省去了需要在注射液溶質和體積之間換算所帶來的麻煩和誤差。。

為使本實用新型的上述目的、特征和優點能更明顯易懂，下文特舉較佳實施例，并配合所附附圖，作詳細說明如下。

附圖說明

為了更清楚地說明本實用新型實施例的技術方案，下面將對實施例中所需要使用的附圖作簡單地介紹，應當理解，以下附圖僅示出了本實用新型的某些實施例，因此不應被看作是對范圍的限定，對于本領域普通技術人員來講，在不付出創造性勞動的前提下，還可以根據這些附圖獲得其他相關的附圖。

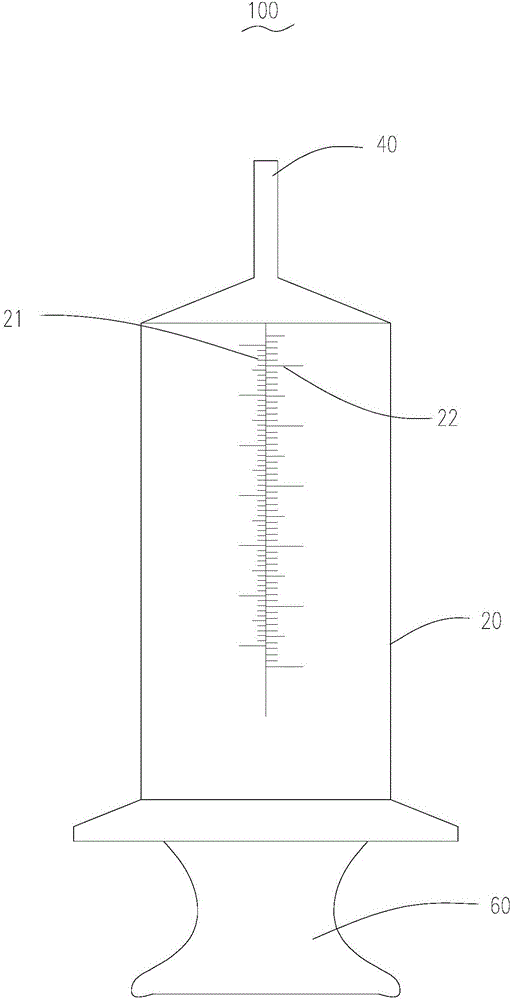

圖1示出了本實用新型實施例所提供的注射器的結構圖。

主要元件符號說明：

100 注射器

20 腔體

21 第一刻度線

22 第二刻度線

40 針座

60 推桿。

具體實施方式

為了便于理解本實用新型，下面將參照相關附圖對清洗設備進行更全面的描述。附圖中給出了注射器的首選實施例。但是，注射器可以以許多不同的形式來實現，并不限于本文所描述的實施例。相反地，提供這些實施例的目的是使對注射器的公開內容更加透徹全面。

在本實用新型的描述中，需要理解的是，術語“縱向”、“橫向”、“上”、“下”、“前”、“后”、“左”、“右”、“豎直”、“水平”、“頂”、“底”、“內”、“外”等指示的方位或位置關系為基于附圖所示的方位或位置關系，僅是為了便于描述本實用新型和簡化描述，而不是指示或暗示所指的裝置或元件必須具有特定的方位、以特定的方位構造和操作，因此不能理解為對本實用新型的限制。

在本說明書的描述中，參考術語“一個實施例”、“一些實施例”、“示例”、“具體示例”、或“一些示例”等的描述意指結合該實施例或示例描述的具體特征、結構、材料或者特點包含于本實用新型的至少一個實施例或示例中。在本說明書中，對上述術語的示意性表述不一定指的是相同的實施例或示例。而且，描述的具體特征、結構、材料或者特點可以在任何的一個或多個實施例或示例中以合適的方式結合。

在本實用新型的描述中，除非另有規定和限定，需要說明的是，術語“安裝”、“相連”、“連接”應做廣義理解，例如，可以是機械連接或電連接，也可以是兩個元件內部的連通，可以是直接相連，也可以通過中間媒介間接相連，對于本領域的普通技術人員而言，可以根據具體情況理解上述術語的具體含義。

請參閱圖1。本實用新型實施例的注射器100，用以容置注射液的腔體20，腔體20設有用以標記所述注射液的質量的第一刻度線21，以及用以標記所述注射液的體積的第二刻度線22。

上述實施例中，在腔體20設有以標記所述注射液的溶質的第一刻度線21，以及用以標記所述注射液的體積的第二刻度線22，由此在顯示注射液的體積的同時，也能顯示出注射液的溶質，省去了需要在注射液體積和溶質之間換算所帶來的麻煩和誤差。

上述，注射器100的腔體20包括腔壁和由該腔壁所圍成的容置空間，該容置空間用以容置注射液。該腔壁包括外壁和內壁，這里外壁即腔壁的外表，內壁即腔壁的內表。腔體20可為柱形，例如圓柱形等。腔體20的外壁可采用塑膠材質，例如PVC、PP等，還可采用玻璃材質。腔體20的外壁可全部或部分地采用透明材質，以看清腔體20內部的注射液與第一刻度線21和第二刻度線22所對齊的情況，從而便于清楚地顯示注射液的體積和溶質。

注射器100除了包括腔體20，還可包括針頭、針座40、推桿60。針頭用以注入生物體的肌肉，其安裝在針座40，并且可從針座40上任意地插拔。針座40是用來安裝針頭，針座40可以與腔體20一體化成型。針座40連接于腔體20的一端部。推桿60可包括一推頭、連桿和活塞。推頭通過連桿與活塞連接。推頭用以被外界推動或拉動以通過連桿帶動活塞在腔體20的容置空間內移動，以使得容置空間產生與外界的氣壓差，以將注射液進入針頭。當推動推頭，活塞向靠近針座40的一端移動，容置空間的氣體被壓縮，當其大于外界大氣壓力時，注射液被氣壓差被注射出；當拉動推頭，活塞向遠離針座40的一端移動，容置空間的氣體的體積被擴大，當其氣壓小于外界大氣壓力時，在氣壓差下，外界的注射液被進入到腔體20內。

上述第一刻度可包括第一級單位刻度線(也被稱為最小單位刻度線)、第二級刻線(第二大單位的刻度線)和第三級單位刻度線。例如，每段第三級單位刻度線由兩段第二級刻線所構成，每段第二級刻線由5段第一級單位刻度線所構成。也就是說，每段第三級單位刻度線所代表的刻度值等于每段第一級單位刻度線所代表的刻度值的10倍，每段第二級單位刻度線所代表的刻度值等于每段第一級單位刻度線所代表的刻度值的5倍。第一級單位刻度線可不標記其對應的刻度值，第二級單位刻度線和第三級單位刻度線可標記其對應的刻度值。這里，第三級單位刻度線對應的刻度值可以從起始(首條)的第三級單位刻度線開始標記，起始的第三級單位刻度線所對應的刻度值可以為零值，當然也可以為非零值，后續的每條第三級單位刻度線所對應的刻度值可以以等差值d1依次遞增分別標記。第二級單位刻度線的標記同于第三級單位刻度線，于此不再詳述。值得說明的是，起始的第三級單位刻度線和起始的第二級單位刻度線的刻度值應該相差d2，則d2為d1的1/5，以每段第三級單位刻度線由兩段第二級刻線所構成，每段第二級刻線由5段第一級單位刻度線所構成為例。此處，d1和d2大小根據實際情況來設定。需要補充說明的是，第一刻度也可包括第一級單位刻度線(也被稱為最小單位刻度線)和第二級刻線(第二大單位的刻度線)，而不包括有第三級單位刻度線。

可列舉出一種第一刻度線21的實例(例如赫賽汀專用注射器30ml，赫賽汀注射液440mg/20ml/支)，第一刻度線21中，起始第三級刻度線對應的刻度值為0mg，終點第三級單位刻度線代表600mg，每段第三級單位刻度線代表100mg，每段第二級單位刻度線代表50mg，每段第一級單位刻度線代表10mg。

上述第一刻度線的實施例中，是以質量單位mg作為標記單位的，當然還可以使用U來標記。具體地，可列舉出另一種第一刻度線21的實例(例如肝素鈉專用注射器2.5ml，肝素鈉注射液12500u/2ml/支，)，起始第三級刻度線對應的刻度值為0U，終點第三級單位刻度線代表12500U，每段第三級單位刻度線代表3125U，每段第一級單位刻度線代表625U。

上述第二刻度可包括第一級單位刻度線(也被稱為最小單位刻度線)、第二級刻線(第二大單位的刻度線)和第三級單位刻度線。例如，每段第三級單位刻度線由兩段第二級刻線所構成，每段第二級刻線由5段第一級單位刻度線所構成。也就是說，每段第三級單位刻度線所代表的刻度值等于每段第一級單位刻度線所代表的刻度值的10倍，每段第二級單位刻度線所代表的刻度值等于每段第一級單位刻度線所代表的刻度值的5倍。第一級單位刻度線可不標記其對應的刻度值，第二級單位刻度線和第三級單位刻度線可標記其對應的刻度值。這里，第三級單位刻度線對應的刻度值可以從起始(首條)的第三級單位刻度線開始標記，起始的第三級單位刻度線所對應的刻度值可以為零值，當然也可以為非零值，后續的每條第三級單位刻度線所對應的刻度值可以以等差值d1依次遞增分別標記。第二級單位刻度線的標記同于第三級單位刻度線，于此不再詳述。值得說明的是，起始的第三級單位刻度線和起始的第二級單位刻度線的刻度值應該相差d2，則d2為d1的1/5，以每段第三級單位刻度線由兩段第二級刻線所構成，每段第二級刻線由5段第一級單位刻度線所構成為例。此處，d1和d2大小根據實際情況來設定。需要補充說明的是，第二刻度也可包括第一級單位刻度線(也被稱為最小單位刻度線)和第二級刻線(第二大單位的刻度線)，而不包括有第三級單位刻度線。

可以列出幾種第二刻度線的實施方式。在第一種實施方式中，起始第三級刻度線對應的刻度值為0ml，終點第三級單位刻度線代表30ml，每段第三級單位刻度線代表5ml，每段第二級單位刻度線代表2.5ml，每段第一級單位刻度線代表0.5ml。

在第二刻度線的第二種實施方式中，起始第三級刻度線對應的刻度值為0ml，終點第三級單位刻度線代表2ml，，每段第三級單位刻度線代表0.5ml，每段第一級單位刻度線代表0.1ml。

第二刻度線除了上述兩種實施方式，還可采用例如終點第三級單位刻度線為60ml、20ml或5ml等或其它的實施形式，可類比于上述兩種實施方式，于此不在詳述。

前文已述，腔體20為柱形，例如圓柱形。在柱形的腔體20的實施方案中，第一級單位刻度線、第二級刻線和第三級單位刻度線可均勻間隔地排列，如在沿腔體20的軸向一字型排布。多個第一刻度線21也可相互平行地排布。

當然地，在腔體20為非圓柱形的實施方案中，第一級單位刻度線、第二級刻線和第三級單位刻度線可非均勻間隔地排列，但其可沿著腔體20的軸向一字型排布。

在一個實施例中，注射器100用以容置注射液的腔體20，腔體20設有用以標記所述注射液的質量的第一刻度線21，以及用以標記所述注射液的體積的第二刻度線22。第一刻度線21刻在腔體20的外壁。

該例中，前述已述外壁是指腔體20的腔壁的外表。“刻”所形成的第一刻度線21為凹陷體，至于凹陷體的深度和寬度不作特別的限定，可根據實際需要做選擇。刻的方式可以為機械方式，或者可為激光雕刻，或者為化學腐蝕刻，或者為等離子刻。這里機械方式是指采用銳具(例如刀、針狀物等)在腔體20的外壁挖去材質。激光雕刻是指利用數控技術為基礎、以激光為加工媒介，使得加工材料在激光雕刻照射下瞬間的熔化和氣化的物理變性，能使激光雕刻達到加工的目的。化學腐蝕刻是指采用化學通過化學反應在基材表面留下刻痕達到雕刻的目的。化學反應介質可以化學液腐蝕或者電化學或者光化學等。化學液腐蝕是指采用具有腐蝕性的化學液通過反應達到雕刻；電化學腐蝕是指通過在基材的表面施加電壓等產生點氧化還原反應達到雕刻；光化學腐蝕是指在光的照射下使得產生光化學反應達到雕刻。等離子刻，又被稱為等離子刻蝕，當氣體以等離子體形式存在時，它具備兩個特點：一方面等離子體中的這些氣體化學活性比常態下時要強很多，根據被刻蝕材料的不同，選擇合適的氣體，就可以更快地與材料進行反應，實現刻蝕去除的目的；另一方面，還可以利用電場對等離子體進行引導和加速，使其具備一定能量，當其轟擊被刻蝕物的表面時，會將被刻蝕物材料的原子擊出，從而達到利用物理上的能量轉移來實現刻蝕的目的。

在又一個實施例中，注射器100用以容置注射液的腔體20，腔體20設有用以標記所述注射液的質量的第一刻度線21，以及用以標記所述注射液的體積的第二刻度線22。第一刻度線21刻在腔體20的內壁。

該例中，前述已述外壁是指腔體20的腔壁的內表。腔體20可采用較為透明的材質，例如玻璃材質，透明度較好的PP材質或PVC材質。

在再一個實施例中，注射器100用以容置注射液的腔體20，腔體20設有用以標記所述注射液的質量的第一刻度線21，以及用以標記所述注射液的體積的第二刻度線22。第一刻度線21刻在腔體20的外壁。第二刻度線22刻在所述腔體20的外壁。

在另一個實施例中，注射器100用以容置注射液的腔體20，腔體20設有用以標記所述注射液的質量的第一刻度線21，以及用以標記所述注射液的體積的第二刻度線22。第一刻度線21刻在腔體20的內壁。第二刻度線22刻在所述腔體20的內壁。

在一個實施例中，注射器100用以容置注射液的腔體20，腔體20設有用以標記所述注射液的質量的第一刻度線21，以及用以標記所述注射液的體積的第二刻度線22。第一刻度線21刻在腔體20的外壁。第二刻度線22刻在所述腔體20的外壁。第一刻度線21通過第一印刷介質設置在所述腔體20的外壁。

在該例中，第一印刷介質是指承載印刷的第一刻度線21。這里，第一印刷介質設置并連接在腔體20的外壁，該第一刻度線21印刷在第一印刷介質的表面。

在又一個實施例中，注射器100用以容置注射液的腔體20，腔體20設有用以標記所述注射液的質量的第一刻度線21，以及用以標記所述注射液的體積的第二刻度線22。第一刻度線21刻在腔體20的外壁。第二刻度線22刻在所述腔體20的外壁。第一刻度線21通過第一印刷介質設置在所述腔體20的外壁。第一印刷介質粘接于所述腔體20的外壁。

該例中，粘接可采用本領域公知的膠黏劑等，或者熱風粘接的形式。這里，熱風粘接是指粘接的基材在較高溫度熱風作用下其材質發生熔融而使得兩者粘接一體。

在又一個實施例中，注射器100用以容置注射液的腔體20，腔體20設有用以標記所述注射液的質量的第一刻度線21，以及用以標記所述注射液的體積的第二刻度線22。第一刻度線21刻在腔體20的外壁。第二刻度線22刻在所述腔體20的外壁。第一刻度線21通過第一印刷介質設置在所述腔體20的外壁。第一印刷介質粘接于所述腔體20的外壁。第一印刷介質為PET膜。

此處，PET膜為聚對苯二甲酸乙二醇酯薄膜。聚對苯二甲酸乙二醇酯化學式為COC₆H₄COOCH₂CH₂O。(英文：Polyethylene terephthalate，簡稱PET)，由對苯二甲酸二甲酯與乙二醇酯交換或以對苯二甲酸與乙二醇酯化先合成對苯二甲酸雙羥乙酯，然后再進行縮聚反應制得。1、有良好的力學性能，沖擊強度是其他薄膜的3～5倍，耐折性好。2、耐油、耐脂肪、耐烯酸、稀堿，耐大多數溶劑。3、具有優良的耐高、低溫性能，可在120℃溫度范圍內長期使用，短期使用可耐150℃高溫，可耐-70℃低溫，且高低溫時對其機械性能影響很小。4、氣體和水蒸氣滲透率低，既有優良的阻氣、水、油及異味性能。5、透明度高，可阻擋紫外線，光澤性好。

PET膜可以為PET高光亮膜或PET轉移膜。

在另外的實施方式中，第一印刷介質還可為PBT膜。PBT膜為聚對苯二甲酸丁二醇酯薄膜。聚對苯二甲酸丁二醇酯，英文名polybutylene terephthalate(簡稱PBT)，是由1.4-pbt丁二醇(1,4-Butylene glycol)與對苯二甲酸(TPA)或者對苯二甲酸酯(DMT)聚縮合而成，并經由混煉程序制成的乳白色半透明到不透明、結晶型熱塑性聚酯樹脂。1、優良的機械性能，機械強度高，耐疲勞性和尺寸穩定好。蠕變也小，這些性能在高溫條件下也極少有變化。

2、耐熱老化性優異，增強后的UL溫度指數達到120～140℃，此外，戶外長期老化性也很好。3、耐溶劑好，無應力開裂。4、易于阻燃，可達UL94V-0級，由于與阻燃劑親和性能好，所以容易開發反應型或添加型的阻燃品級。

在又一個實施例中，注射器100用以容置注射液的腔體20，腔體20設有用以標記所述注射液的質量的第一刻度線21，以及用以標記所述注射液的體積的第二刻度線22。第一刻度線21刻在腔體20的外壁。第二刻度線22刻在所述腔體20的外壁。第一刻度線21通過第一印刷介質設置在所述腔體20的外壁。第一印刷介質粘接于所述腔體20的外壁。第一印刷介質為PET膜。第二刻度線22通過第二印刷介質設置在所述腔體20的外壁。第二介質粘接于所述腔體20的外壁。第二介質為PET膜。

作為另外的實施方案，第一印刷介質和第二印刷介質還可為紙張、織物等其它公知的形式。

在又一個實施例中，注射器100用以容置注射液的腔體20，腔體20設有用以標記所述注射液的質量的第一刻度線21，以及用以標記所述注射液的體積的第二刻度線22。第一刻度線21刻在腔體20的外壁。第二刻度線22刻在所述腔體20的外壁。第一刻度線21通過第一印刷介質設置在所述腔體20的外壁。第一印刷介質粘接于所述腔體20的外壁。第一印刷介質為PET膜。第二刻度線22通過第二印刷介質設置在所述腔體20的外壁。第二介質粘接于所述腔體20的外壁。第二介質為PET膜。腔室的外壁包括本體層和設置于所述本體層的外層的磨砂層。

在該例中，磨砂層可以使得能第一刻度線21、第二刻度線22能與腔體20形成明顯的視覺上的區別度，以便于第一刻度線21、第二刻度線22能更好地在視覺上呈現。

這里，磨砂層的厚度不作特別的限定，如可以為0.01～0.05mmm。磨砂層可采用本領域常規的打磨的形式，例如使用砂紙、砂輪等機械打磨等。

值得補充的是，第一刻度線21、第二刻度線22除了可通過第一介質和第二介質等，還可設置在套管上。該套管可套接在腔體20的外壁，并且可以從上拆卸。第一刻度線21、第二刻度線22可印刷或刻在套管。

盡管以上較多使用了表示結構的術語，例如“腔體20”、“第一刻度線21”、“第二刻度線22”等，但并不排除使用其它術語的可能性。使用這些術語僅僅是為了更方便地描述和解釋本實用新型的本質；把它們解釋成任何一種附加的限制都是與本實用新型精神相違背的。

以上所述，僅為本實用新型的具體實施方式，但本實用新型的保護范圍并不局限于此，任何熟悉本技術領域的技術人員在本實用新型揭露的技術范圍內，可輕易想到變化或替換，都應涵蓋在本實用新型的保護范圍之內。因此，本實用新型的保護范圍應所述以權利要求的保護范圍為準。
