本實用新型涉及一種紋身繡眉一體針。

背景技術：

現有的紋身針的基本構造是相連接的針頭與針桿，針頭通常是由多根細針絲組合構成，通過針桿內的驅動電機驅動針頭的往復運動，完成紋繡，但是現有技術中的針頭的往復頻率調節較為困難。

技術實現要素：

本實用新型要解決的技術問題是提供一種紋身繡眉一體針，本裝置通過球形槽和推球的配合推動推桿的移動，當推球配合在球形槽內時推桿回縮，當推球位于環形槽內時推桿伸出，通過改變球形槽的數量可以改變推桿的伸縮頻率，同時本裝置拆卸方便，易于歲受力塊的更換，滿足使用需要。

為解決上述問題，本實用新型采用如下技術方案：

一種紋身繡眉一體針，包括頭部，所述頭部的內部設置有滑槽，在所述滑槽內設置有顏料盒，所述顏料盒的左端均布有插孔，在所述插孔內設置有針體，所述顏料盒的右端設置有推桿，所述推桿延伸至所述頭部外部，所述推桿延伸至所述頭部外部的那一端設置有受力塊，所述受力塊具有多邊形的插桿，所述推桿具有配合所述插桿的第一插孔，所述頭部的右端螺紋連接電機倉，所述電機倉內設置有驅動電機，所述驅動電機具有輸出軸，所述輸出軸連接有轉盤，所述轉盤的盤面處偏心設置有推球，所述受力塊具有環形槽，所述環形槽的槽底設置有配合所述推球的球形槽，所述推桿的桿身上設置有限位片，所述推桿上套設有彈簧，所述彈簧相抵在所述限位片和所述頭部之間，所述電機倉連接有蓄電池，所述蓄電池連接所述驅動電機。

優選地，所述顏料盒外部的靠近所述推桿位置處設置有補充孔，在所述補充孔內設置有密封塞，所述頭部的外部設置有貫穿槽，所述貫穿槽與所述補充孔相對。

優選地，所述頭部的外部設置有把手槽。

優選地，所述頭部與所述電機倉之間配合有密封圈。

優選地，所述蓄電池為鋰電池。

優選地，所述插孔的孔壁處設置有V字形的顏料導槽。

本實用新型的有益效果是：本裝置通過球形槽和推球的配合推動推桿的移動，當推球配合在球形槽內時推桿回縮，當推球位于環形槽內時推桿伸出，通過改變球形槽的數量可以改變推桿的伸縮頻率，同時本裝置拆卸方便，易于歲受力塊的更換，滿足使用需要，本裝置的結構較為簡單，成本較為低廉，適合推廣使用。

附圖說明

為了更清楚地說明本實用新型實施例或現有技術中的技術方案，下面將對實施例或現有技術描述中所需要使用的附圖作簡單地介紹，顯而易見地，下面描述中的附圖僅僅是本實用新型的一些實施例，對于本領域普通技術人員來講，在不付出創造性勞動的前提下，還可以根據這些附圖獲得其他的附圖。

圖1為本實用新型的內部結構示意圖；

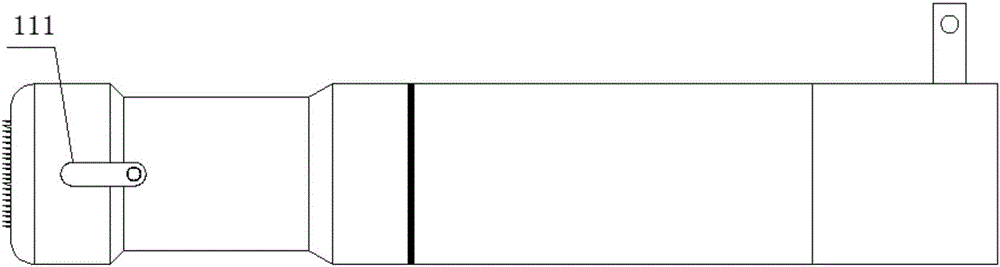

圖2為本實用新型的外部結構示意圖；

圖3為受力塊結構示意圖；

圖4為顏料盒的剖視圖。

具體實施方式

下面結合附圖對本實用新型的優選實施例進行詳細闡述，以使本實用新型的優點和特征能更易于被本領域技術人員理解，從而對本實用新型的保護范圍做出更為清楚明確的界定。

參閱圖1所示的一種紋身繡眉一體針，包括頭部1，所述頭部1的內部設置有滑槽101，在所述滑槽101內設置有顏料盒2，所述顏料盒2的左端均布有插孔201，在所述插孔201內設置有針體202，所述顏料盒2的右端設置有推桿3，所述推桿3延伸至所述頭部1外部，所述推桿3延伸至所述頭部1外部的那一端設置有受力塊4，所述受力塊4具有多邊形的插桿401，所述推桿3具有配合所述插桿401的第一插孔(未圖示)，所述頭部1的右端螺紋連接電機倉5，所述電機倉5內設置有驅動電機6，所述驅動電機6具有輸出軸601，所述輸出軸601連接有轉盤602，所述轉盤602的盤面處偏心設置有推球603，所述受力塊4具有環形槽411，所述環形槽411的槽底設置有配合所述推球603的球形槽412，所述推桿3的桿身上設置有限位片311，所述推桿3上套設有彈簧312，所述彈簧312相抵在所述限位片311和所述頭部1之間，所述電機倉5連接有蓄電池7，所述蓄電池7連接所述驅動電機6。

本實用新型中一個較佳的實施例，所述顏料盒2外部的靠近所述推桿3位置處設置有補充孔222，在所述補充孔222內設置有密封塞(未圖示)，所述頭部1的外部設置有貫穿槽111，所述貫穿槽111與所述補充孔222相對。

本實用新型中一個較佳的實施例，所述頭部1的外部設置有把手槽112。

本實用新型中一個較佳的實施例，所述頭部1與所述電機倉5之間配合有密封圈555。

本實用新型中一個較佳的實施例，所述蓄電池7為鋰電池。

本實用新型中一個較佳的實施例，所述插孔201的孔壁處設置有V字形的顏料導槽223。

本實用新型的有益效果是：本裝置通過球形槽和推球的配合推動推桿的移動，當推球配合在球形槽內時推桿回縮，當推球位于環形槽內時推桿伸出，通過改變球形槽的數量可以改變推桿的伸縮頻率，同時本裝置拆卸方便，易于歲受力塊的更換，滿足使用需要，本裝置的結構較為簡單，成本較為低廉，適合推廣使用。

以上顯示和描述了本實用新型的基本原理、主要特征和本實用新型的優點。本行業的技術人員應該了解，本實用新型不受上述實施例的限制，上述實施例和說明書中描述的只是說明本實用新型的原理，在不脫離本實用新型精神和范圍的前提下本實用新型還會有各種變化和改進，這些變化和改進都落入要求保護的本實用新型范圍內。本實用新型要求保護范圍由所附的權利要求書及其等同物界定。
