本實用新型涉及上肢支撐裝置，更具體地說，涉及一種用于乳房術后的多功能支撐架。

背景技術：

現在讓女性痛苦不堪的乳腺病是一種常見病、多發病，是危害婦女身心健康的主要疾病，分為乳腺炎、乳腺增生、乳腺纖維腺瘤、乳腺囊腫和乳腺癌五大類，其致病因素比較復雜，如治療不及時或治療不當，就可能發生病變，隨時導致生命危險。

目前，乳腺癌患者大部分都是選擇乳腺癌改良根治手術，但手術容易造成大面積創口，且術后七天內傷口滲液多，因此，對于患者的上肢活動需要進行部分限制，而現在都是由醫護人員關照患者自己對上肢活動所需注意的事項，并沒有一種用于乳房術后，限制患者上肢活動專用的醫療輔助器具。

技術實現要素：

針對上述現有技術中存在的不足，本實用新型的目的是提供一種用于乳房術后的多功能支撐架，能夠使患者上肢保持一定角度的抬高姿勢，有效促進患者乳房術后的上肢靜脈回流，減少上肢腫脹，及傷口積液的發生率，更促進傷口愈合。

為實現上述目的，本實用新型采用如下技術方案：

一種用于乳房術后的多功能支撐架，包括底板、支撐板和緩沖機構，支撐板設于底板的上方，支撐板的下表面與底板的上表面呈相對設置，且支撐板的一端通過銷軸與底板的一端相連，緩沖機構設于支撐板的下表面與底板的上表面之間，支撐板的上表面上設有支撐墊，其上表面具有一用于擱置手臂的弧形凹槽，支撐板上還設有數條固定帶，支撐板與底板之間還設有角度調節器，角度調節器包括角度顯示板和擰緊螺栓，角度顯示板的下端連于底板的側邊上，角度顯示板上還設有弧形移動槽和刻度，擰緊螺栓穿設過弧形移動槽后連于支撐板的側邊上。

所述的緩沖機構包括數個彈簧，彈簧的兩端分別連于支撐板的下表面和底板的上表面。

所述的緩沖機構包括液壓桿、收納凹槽和數個定位凹槽，收納凹槽設于底板的上表面上，液壓桿的一端與收納凹槽的一端相連，數個定位凹槽間隔設于支撐板的下表面上，液壓桿的另一端根據支撐板的角度選擇與相應的定位凹槽相抵。

所述的支撐板與底板的另一端上設有相匹配的搭扣。

所述的支撐墊具有數塊。

所述的支撐墊為柔性材料。

所述的柔性材料為海綿、記憶棉、橡膠或硅膠。

在上述技術方案中，本實用新型能夠根據患者術后的實際情況，可控的調節支撐板角度，使患者的上肢可以保持一定的傾斜角度的同時保證其舒適度，從而配合術后恢復工作，選用軟性材料的支撐墊，也是為了更好的使患者上肢具有舒適感。

附圖說明

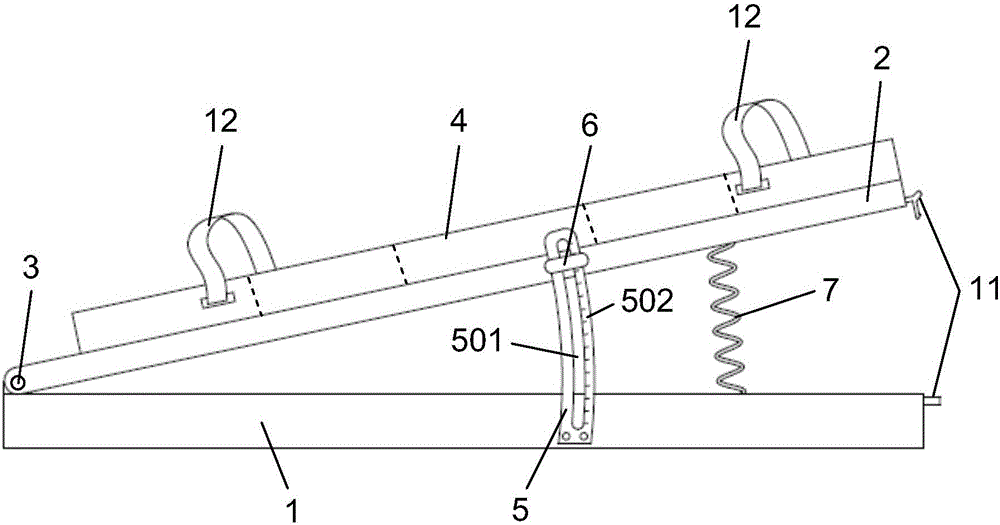

圖1是本實用新型一個實施例的結構示意圖；

圖2是本實用新型另一個實施例的結構示意圖；

圖3是本實用新型使用中的示意圖。

具體實施方式

下面結合附圖和實施例進一步說明本實用新型的技術方案。

請結合圖1至圖2所示，本實用新型的一種用于乳房術后的多功能支撐架，包括底板1、支撐板2和緩沖機構，支撐板2設于底板1的上方，支撐板2的下表面與底板1的上表面呈相對設置，底板1呈水平設置，且支撐板2的一端通過銷軸3與底板1的一端相連，緩沖機構設于支撐板2的下表面與底板1的上表面之間，使得支撐板2形成一定的角度，支撐板2的上表面上設有數塊支撐墊4，將患者的上肢放置在支撐墊4上，根據不同患者的上肢長度，采用相應數量的支撐墊4拼接好適當的長度后，連接在支撐板2的上表面上，通過支撐板2與底板1之間形成的角度，能夠使得患者的上肢向上呈一定的角度放置，可以有效的限制患者上肢活動的范圍，有助于患者創口的愈合。

較佳的，所述的支撐板2與底板1之間還連接設有角度調節器，角度調節器包括角度顯示板5和擰緊螺栓6，角度顯示板5的下端通過螺釘固定在底板1的側邊上，角度顯示板5上還設有弧形移動槽504和刻度502，擰緊螺栓6穿設過弧形移動槽504后固定連于支撐板2的側邊上，當需要通過固定的角度來進行上肢抬高治療時，比如需30°角度或者45°角度，就擰松擰緊螺栓6后，使擰緊螺栓6沿弧形移動槽504滑動，根據角度顯示板5上的刻度502滑動至適當的角度后，再擰緊擰緊螺栓6，通過擰緊螺栓6夾緊角度顯示板5一起固定在支撐板2的側邊上。

作為一個實施例，所述的緩沖機構包括數個彈簧7，彈簧7的兩端分別固定連于支撐板2的下表面和底板1的上表面，彈簧7的類別可以選用普通彈簧或者強力彈簧，用以緩沖支撐支撐板2，從而使得支撐板2通過角度調節器調整好角度后，能夠讓支撐板2支撐在底板1上。

作為另一個實施例，所述的緩沖機構包括液壓桿8、收納凹槽9和數個定位凹槽10，收納凹槽9設于底板1的上表面上，液壓桿8的一端與收納凹槽9的一端相連，數個定位凹槽10間隔設于支撐板2的下表面上，液壓桿8的另一端根據支撐板2的角度選擇與相應的定位凹槽10相抵，支撐板2通過擰松擰緊螺栓6，使擰緊螺栓6沿弧形移動槽504滑動，根據角度顯示板5上的刻度502滑動至適當的角度后，再擰緊擰緊螺栓6，再通過擰緊螺栓6夾緊角度顯示板5一起固定在支撐板2的側邊上，在支撐板2沿弧形移動槽504滑動調整角度的過程中，液壓桿8收起放置在收納凹槽9中，而當支撐板2的角度調整好后，再取出液壓桿8，并根據支撐板2的角度選擇相適應的定位凹槽10，將液壓桿8的另一端抵在這個定位凹槽10內，用以輔助緩沖支撐住支撐板2。

較佳的，所述的支撐板2與底板1的另一端上設有相匹配的搭扣11，當不需要使用支撐架時，將支撐板2與底板1合攏，通過搭扣11使支撐架收攏，不會張開。

較佳的，所述的支撐墊4的上表面為向內凹的弧度面，與患者的上肢形狀相適應。

較佳的，所述的支撐墊4為軟性材料，軟性材料采用海綿、記憶棉、橡膠或硅膠，可以使患者上肢貼合上去比較舒適。

較佳的，所述的支撐板2上還設有數條固定帶12，用以將患者的上肢綁住固定在支撐架上，因此固定帶12可以選用魔術貼或松緊帶。

綜上所述，本實用新型對于乳房術后患者的創口愈合具有顯著的輔助作用，有效的幫助患者上肢放置在有助于創口愈合的位置，并有限的限制了患者上肢的活動范圍。因此，本實用新型不限制于乳房術后，也適用于其他需要通過上肢手臂抬高一定角度進行康復的多功能治療。

本技術領域中的普通技術人員應當認識到，以上的實施例僅是用來說明本實用新型，而并非用作為對本實用新型的限定，只要在本實用新型的實質精神范圍內，對以上所述實施例的變化、變型都將落在本實用新型的權利要求書范圍內。
