本實用新型涉及醫療設備技術領域，具體的說是一種吸附于治療車上的可折疊式利器盒支架。

背景技術：

為了避免交叉感染，醫院使用的注射器以及輸液器都是一次性的，而且注射器以及輸液器上所用的針頭是攜帶有各種污染物的利器，因此在處理醫療廢物時，針頭需要與注射器以及輸液器分開處理。目前醫院普遍使用的是一種成口大底小的倒錐形筒狀結構的醫用利器盒，其盒蓋可以旋轉，在盒蓋上設有拔出針頭的V形拔針孔，將注射器針頭從V形拔針孔的寬口插進利器盒，然后斜向上滑動注射器，利用收集孔開口的變化，將針頭從注射器上拔下，并掉落在利器盒內，當利器盒裝滿后，旋轉盒蓋封閉收集孔，并且盒蓋的旋轉是一次性的，封閉收集孔后，就不能再次打開，從而起到密封儲存針頭的作用。

目前使用中，大多都是將利器盒置于一個框架內，并將框架掛起來，有的甚至掛在椅背上或者門把手上，很不規范，使用起來也并不方便，不能適應不同使用者的身高以及配藥臺的高度，在病房中也無法固定利器盒，只能將利器盒放在醫用治療車上，這樣不僅利器盒固定不穩，而且也可能會造成交叉感染，因此，設計一種吸附于治療車上的可折疊式利器盒支架顯得尤為重要。

技術實現要素：

為解決利器盒使用不規范不方便的問題，本實用新型提供了一種吸附于治療車上的可折疊式利器盒支架，該裝置不僅可以吸附在治療車上，還可以折疊，方便醫護人員的使用。

本實用新型為解決上述技術問題采用的技術方案為：一種吸附于治療車上的可折疊式利器盒支架，包括底座，底座是由兩個通過鉸接件連接的直板構成的可折疊折板，底座的四角處均設置有垂直于底座的可伸縮桿，可伸縮桿的底端均設置有用于吸附在治療車上的吸盤，每個可伸縮桿的頂端均轉動連接有支撐座，所述支撐座包括底板和設置在底板端部的用于支撐利器盒的插塊。

作為一種優選方案，所述可伸縮桿包括至少兩節套設在一起的分節桿，相鄰的兩個分節桿上分別設有多個相匹配的彈扣和定位孔，以使相鄰的兩個分節桿拉伸后固定。

作為一種優選方案，所述插塊為由彈性材料制成的長方體或者柱體結構。

作為一種優選方案，所述插塊的厚度與不同規格利器盒上沿和盒體邊緣形成的最小縫隙處的距離相匹配。

作為一種優選方案，所述底板為可伸縮結構。

作為一種優選方案，所述支撐座通過設置在底板上的鎖緊扣與可伸縮桿轉動連接。

有益效果：

（1）本實用新型提供了一種吸附于治療車上的可折疊式利器盒支架，該利器盒支架通過四根可伸縮桿和底座可伸縮結構的設計，不僅適應不同使用者的身高以及配藥臺的高度，而且在不使用的時候可以很方便的折疊起來，結構簡單，便于醫務人員的使用；

（2）本實用新型提供了一種吸附于治療車上的可折疊式利器盒支架，該利器盒支撐座上插塊的可伸縮結構，不僅適用于不同規格的利器盒，而且在病房中通過支架固定利器盒，還保證利器盒底部始終不直接接觸工作臺，避免了直接接觸造成的醫源性污染；

（3）支架采用吸盤吸附于醫療車等設備上，可以適用于不同的使用場所和使用環境。

附圖說明

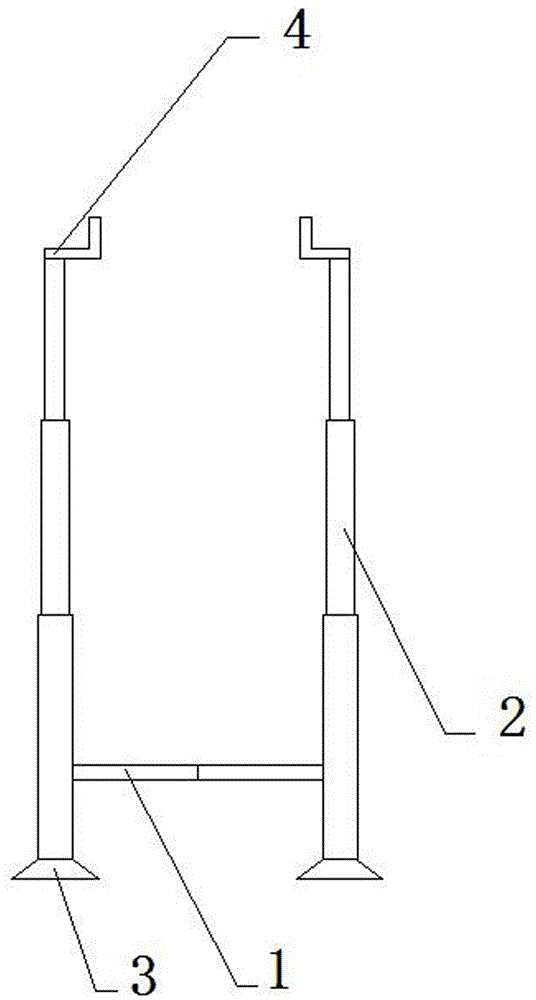

圖1為本實用新型的主視圖；

圖2為本實用新型的左視圖；

圖3為本實用新型的俯視圖；

圖4為本實用新型中支撐座的結構示意圖；

圖5為本實用新型的局部剖視圖；

附圖標記：1、底座，2、可伸縮桿，3、吸盤，4、支撐座，401、底板，402、插塊，403、鎖緊扣，5、鉸接件，6、利器盒上沿，7、盒體。

具體實施方式

下面結合附圖對本實用新型的實施例作詳細說明，本實施例以本實用新型技術方案為前提，給出了詳細的實施方式和具體的操作過程，但本實用新型的保護范圍不限于下述的實施例。

一種吸附于治療車上的可折疊式利器盒支架，包括底座1，底座1是由兩個通過鉸接件5連接的直板構成的可折疊折板，通過鉸接件5控制底座折疊或者打開。底座1的四角處均設置有垂直于底座1的可伸縮桿2，可伸縮桿2的下端伸出底座1，并且在可伸縮桿2的底端均設置有用于吸附在治療車上的吸盤3，在使用時，可以很穩固地吸附在治療車上。

每個可伸縮桿2的頂端均轉動連接有支撐座4， 所述支撐座4包括底板401和設置在底板401端部的用于支撐利器盒的插塊402，且底板401為可伸縮結構，以方便與不同型號的利器盒相匹配。所述插塊402為由彈性材料制成的長方體或者柱體結構。在使用的時候，通過調節底板401的伸縮長度，便可將利器盒穩定地固定在支架上。

所述可伸縮桿2的頂端均通過設置在底板401中心的鎖緊扣403與可伸縮桿2轉動連接，所述插塊402的厚度與不同規格利器盒上沿6和盒體7邊緣形成的最小縫隙處的距離相匹配。這樣，便于插塊402與利器盒更穩固地貼合，使得利器盒穩定地固定在支架上，避免隨意晃動。

所述可伸縮桿2包括至少兩節套設在一起的分節桿，相鄰的兩個分節桿上分別設有多個相匹配的彈扣和定位孔，以使相鄰的兩個分節桿拉伸后固定。可以很方便地實現可伸縮桿2的收縮與伸展，根據醫務人員的需要，調節適合的高度。

當利器盒支架不使用的時候，可以將插塊旋轉到方向向外，通過折疊，使得底座1收縮，四根可伸縮桿2向中間聚攏，方便攜帶，節約空間。

以上所述的實施例只是本實用新型的一種較佳的方案，并非對本實用新型作任何形式上的限制，在不超出權利要求所記載的技術方案的前提下還有其它的變體及改型。
