本實用新型涉及透析液配置系統，屬于醫療器械領域。

背景技術：

目前，我國尿毒癥病人逐年增多，每天配置的透析液量也成倍增長。透析液常規配置方法繁雜，容易造成濃度不均、配置量難以掌握的問題。

技術實現要素：

本實用新型所要解決的技術問題是，克服現有技術存在的上述缺陷，提供一種操作簡單、透析液濃度均勻、配置量準確及排液徹底的透析液配置系統。

本實用新型解決其技術問題所采用的技術方案是：透析液配置系統，包括配液容器、泵體、循環管路、排液管、液位計，所述泵體與配液容器連通，所述循環管路的進液端伸入配液容器內，循環管路的進液端的另一端與泵體連通，所述液位計設于配液容器上，所述排液管與配液容器的底部連通。

進一步，所述配液容器的底部為錐形底部，所述排液管與錐形底部的錐點處連通。

進一步，所述排液管內設有濾芯。

進一步，所述循環管路的進液端與配液容器中心軸和圓周軸線均不重合。

進一步，所述排液管向外、向下傾斜設有。

與現有技術相比，本實用新型結構簡單，制造成本低；透析液濃度均勻，泵體從配液容器抽來的透析液經循環管路的進液端返回配液容器，在液體的驅動下，配液容器中的透析液形成渦流；配置量準確，液位計能準確觀察配液容器中透析液的高度；排液徹底，配液容器的底部為錐形底部，向外、向下傾斜的排液管確保了錐形底部的透析液徹底排出。

附圖說明

圖1是本實用新型一實施例的結構示意圖，

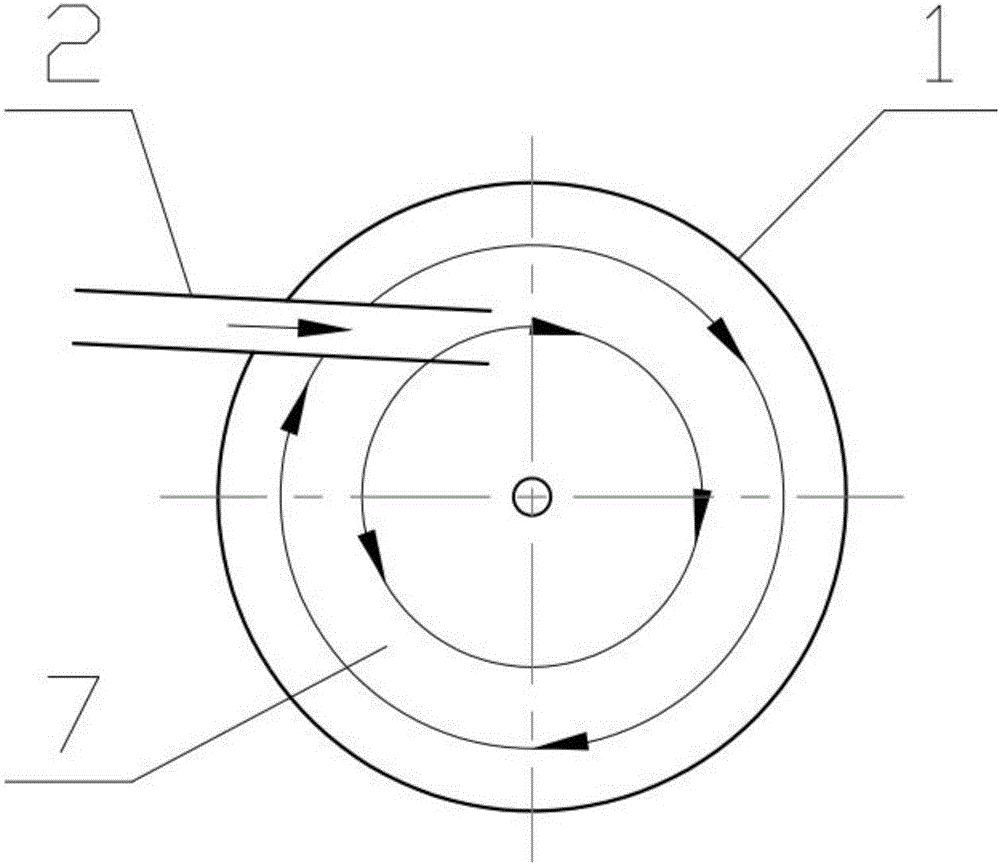

圖2是循環管路的進液部分伸入配液容器的示意圖。

其中：1為配液容器，2為循環管路，3為錐形底部，4為排液管，5為泵體，6為液位計，7為透析液，8為濾芯。

具體實施方式

下面結合附圖及實施例對本實用新型做進一步說明。

參照圖1和圖2，本實施例包括包括配液容器1、泵體5、循環管路2、排液管4、液位計6，泵體5與配液容器1連通，循環管路2的進液端伸入配液容器1內，循環管路2的進液端的另一端與泵體5連通，液位計6設于配液容器1上，排液管4與配液容器1的底部連通。

配液容器1的底部為錐形底部3，排液管4與錐形底部3的錐點處連通。

排液管4內設有濾芯8。

循環管路2的進液端與配液容器1中心軸和圓周軸線均不重合。

排液管4向外、向下傾斜設有。

工作時，泵體5從配液容器1抽來的透析液7經循環管路2的進液端返回配液容器1，在循環管路2的進液端透析液7的驅動下，配液容器1中的透析液7形成渦流，液位計6能準確觀察配液容器1中透析液7的高度，向外、向下傾斜的排液管4確保了錐形底部3的透析液7徹底排出，并經過8過濾，從而達到了透析液7溶解充分、配置定量準確及排液徹底的目的。
