本實用新型涉及醫療保健器械，具體涉及一種激光氧氣治療終端。

背景技術：

用激光對循環血液進行照射，使血液中的蛋白質分子構象發生改變，使機體產生一系列的生物效應，其中包括：

1、利用激光的光輻射及波長相關性改變細胞生物學特性，提高細胞活性，增強細胞攜氧能力，改善細胞變形能力，降低血液的分子濃度，改善血液流變性，降低甘油三酯、膽固醇。

2、調整機體內的免疫狀態，提高機體抗病能力，有利于感染性疾病以及與變態免疫性有關疾病的恢復。

因此，以激光對血液進行照射的治療方法被廣泛應用于疾病的治療和保健，因鼻腔粘膜層薄，透光率好；血管網絡豐富，受光率好；交感、副交感神經豐富，有益于調節等優點，通過鼻腔對血液進行激光照射是一般常用的保健手段。

吸氧也是常用的一種醫療保健手段，但市面上的將這兩種保健手段結合在一起使用的產品較少，多是分開進行保健，即使有少數人兩種方法都采用也是將激光和氧氣分開進行吸收，即采用雙鼻頭，一支鼻頭出激光，一支出氧氣，不方便使用且結構分散，如有一個部件出現問題，則無法繼續使用，這種治療方法在產品的使用壽命和維護上有很大的不便。

本公司申請的專利CN201220391368.1“可同時做激光和氧氣治療的雙治療頭終端”，實現了同時進行激光和氧氣治療的功能，但該產品零部件較多、結構復雜，產品的氣密性尚待提高。

技術實現要素：

本實用新型的目的是提供一種結構緊湊、氣密性良好的激光氧氣治療終端。

為了解決上述問題，本實用新型提供一種激光氧氣治療終端，包括相扣合的上殼及下殼，上殼與下殼圍成的空間內容置有激光管、驅動板及導管的末端，激光管可在驅動板的驅動下發出激光，所述導管內設有連接驅動板的導線，上殼包括相連通的上基部及治療嘴，所述上基部的一端延伸形成上對接部，下殼與上對接部同方向的一端延伸形成下對接部，所述上對接部與下對接部圍成一中空筒，所述導管的一端固定于中空筒內，所述上殼與下殼對接處設置有第一密封圈，所述導管與中空筒對接處設有第二密封圈及第三密封圈。

進一步，所述上對接部的內壁上間隔一定距離設置有一對上固定肋，所述第二密封圈設置于兩上固定肋之間；所述下對接部的內壁于上固定肋對應位置處設置有一對下固定肋，所述第三密封圈設置于兩下固定肋之間。

進一步，所述第一密封圈、第二密封圈、第三密封圈一體成型；或第一密封圈、第二密封圈、第三密封圈任意兩個密封圈一體成型。

進一步，本實用新型還包括導管卡座，所述導管卡座包括中空主體，所述中空主體的兩端向外延伸形成兩定位部，所述兩定位部的上部卡設于兩上對接部的兩側，所述兩定位部的下部卡設于兩下對接部的兩側，第二密封圈及第三密封圈均與中空主體緊密貼合。

進一步，所述導管穿過中空主體，所述導管的外表面與中空主體的內表面貼合。

進一步，本實用新型還包括鎖扣件，鎖扣件套設于上對接部及下對接部的末端。

進一步，所述鎖扣件的內壁設有第一卡扣，上對接部的外壁設有第二卡扣，下對接部的外壁設有第三卡扣，第二卡扣、第三卡扣分別與第一卡扣相扣合。

本實用新型激光氧氣治療終端于上殼與下殼對接處設置有第一密封圈，于所述導管與中空筒對接處設有第二密封圈及第三密封圈，結構緊湊、保證了良好的氣密性。

附圖說明

圖1是本實用新型激光氧氣治療終端的結構圖；

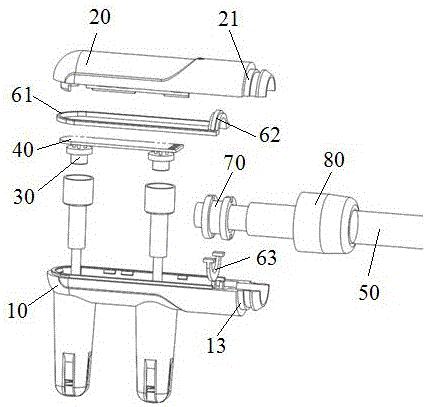

圖2是本實用新型激光氧氣治療終端的拆分圖；

圖3是本實用新型的上殼的結構圖；

圖4是本實用新型的下殼的結構圖；

圖5是本實用新型導管卡座的結構圖；

圖6是本實用新型激光氧氣治療終端的剖視圖。

圖中：10—上殼、11—上基部、12—治療嘴、13—上對接部、14—上固定肋、15—第二卡扣、20—下殼、21—下對接部、22—下固定肋、23—第三卡扣、30—激光管、40—驅動板、50—導管、61—第一密封圈、62—第二密封圈、63—第三密封圈、70—導管卡座、71—中空主體、72—定位部、80—鎖扣件、81—第一卡扣。

具體實施方式

為了使本實用新型的目的、技術方案及優點更加清楚明白，以下結合附圖及實施例對本實用新型進行進一步詳細說明。應當理解，此處所描述的具體實施例僅僅用以解釋本實用新型，并不用于限定本實用新型。

下面結合附圖和實施例對本實用新型進一步說明：請參閱圖1至圖6，本實用新型激光氧氣治療終端，包括相扣合的上殼10及下殼20，上殼10與下殼20圍成的空間內容置有激光管30、驅動板40及導管50的末端，激光管30可在驅動板40的驅動下發出激光，所述導管50內設有連接驅動板40的導線。所述上殼10包括相連通的上基部11及治療嘴12，所述上基部11的一端延伸形成上對接部13，下殼20與上對接部13同方向的一端延伸形成下對接部21，所述上對接部13與下對接部21圍成一中空筒，所述導管50的一端固定于中空筒內，所述上殼10與下殼20對接處設置有第一密封圈61，所述導管50與中空筒對接處設有第二密封圈62及第三密封圈63。第一密封圈61保證了上殼10與下殼20對接處的氣密性，第二密封圈62及第三密封圈63保證了導管50與中空筒對接處的氣密性，因此氧氣由導管50輸入時，氧氣只從治療嘴12輸出，緊湊的結構保證了良好的氣密性，氧氣利用率高。

上對接部13的內壁上間隔一定距離設置有一對上固定肋14，所述第二密封圈62設置于兩上固定肋14之間；所述下對接部21的內壁于上固定肋14對應位置處設置有一對下固定肋22，所述第三密封圈63設置于兩下固定肋22之間。

進一步，第一密封圈61、第二密封圈62、第三密封圈63一體成型；或第一密封圈61、第二密封圈62、第三密封圈63任意兩個密封圈一體成型。圖2為第一密封圈61與第二密封圈62一體成型的實施例。

進一步，本實用新型激光氧氣治療終端還包括導管卡座70，所述導管卡座70包括中空主體71，所述中空主體71的兩端向外延伸形成兩定位部72，所述兩定位部72的上部卡設于兩上對接部13的兩側，所述兩定位部72的下部卡設于兩下對接部21的兩側，從而將導管卡座70定位于中空筒內，從而保證了在調節導管50時，連接驅動板40的導線不會脫離驅動板40而斷路。第二密封圈62及第三密封圈63均與中空主體71緊密貼合。

導管50穿過中空主體71，所述導管50的外表面與中空主體71的內表面貼合，導管50的端部固定于導管卡座70的中空主體71內。為了方便調節，導管50為波紋管，走氣走電的同時，更方便調節治療終端的位置。

進一步，本實用新型激光氧氣治療終端還包括鎖扣件80，鎖扣件80套設于上對接部13及下對接部21的末端。鎖扣件80的內壁設有第一卡扣81，上對接部13的外壁設有第二卡扣15，下對接部21的外壁設有第三卡扣23，第二卡扣15、第三卡扣23分別與第一卡扣81相扣合，從而避免了因扣件80的移位造成的上殼10與下殼20分離。

以上所述僅為本實用新型的較佳實施例而已，并非用于限定本實用新型的保護范圍。凡在本實用新型的精神和原則之內所作的任何修改、等同替換、改進等，均包含在本實用新型的保護范圍內。
