本實用新型涉及氣墊使用安全領域，特別是一種用于氣墊承載自動充氣并將檢測裝置。

背景技術：

如今，夏季天氣炎熱并且空氣嚴重潮濕，到時很多行動不便的病人們就會患有痔瘡，由于病人們行動不便，平時只能躺在床上，這樣就會加重痔瘡病情，就會讓病人們身體更加虛弱，到時原有病情不易好轉，一般氣墊打氣需要人力，由于氣墊長時間的使用就會漏氣，所以人們反復打氣就會費時費力，同時病人們尿床應該及時清理，放止病人在潮濕下躺著，威脅生命健康，隨意要及時檢測并及時警示，因此設置本裝置是很有必要的。

技術實現要素：

本實用新型的目的是為了解決上述問題，設計了一種用于氣墊承載自動充氣并將檢測裝置。

實現上述目的本實用新型的技術方案為，一種用于氣墊承載自動充氣并將檢測裝置，包括矩形基座，所述矩形基座上表面設有矩形箱體，所述矩形箱體內部為空心結構，所述矩形箱體內上表面設有人體氣墊承載機構，所述矩形基座下表面設有支撐行走機構，所述人體氣墊承載機構有設置在矩形箱體上表面的矩形凹槽、嵌裝在矩形凹槽內的氣墊承載床、加工在矩形凹槽側表面的圓形開口、嵌裝在圓形開口的導管與氣墊承載床相連接、設置在矩形箱體側表面的打氣裝置、一端與導管相連接另一端通過矩形箱體與打氣裝置相連接的打氣管、套裝在打氣管上的電磁控制閥和設置在氣墊承載床下表面的多個真空吸盤共同構成的，所述氣墊承載床內設有濕度傳感器和溫度傳感器，所述矩形箱體內設有蓄電池，所述矩形箱體側表面設有控制器、電容觸摸顯示屏和LED燈，所述蓄電池與控制器輸入端通過導線電性連接，所述控制器輸入端通過導線分別于濕度傳感器和溫度傳感器電性連接，所述控制器輸出端通過導線分別于打氣裝置、電磁控制閥、LED燈和電容觸摸顯示屏電性連接。

所述支撐行走機構由設置在矩形基座下表面四角處的兩組圓形凹槽、嵌裝在每個圓形凹槽內的電控伸縮立柱、設置在每個電控伸縮立柱一端的活動支桿、設置在每個活動支桿一端的萬向輪、套裝在每個萬向輪上的定位罩和設置在每個圓形凹槽上電磁擋門共同構成的，所述控制器輸出端通過導線與電控伸縮立柱電性連接。

所述多個真空吸盤的數量為6-8個。

所述控制器內設有PLC控制系統。

所述蓄電池的型號為WDKH-F，所述控制器的型號為MAM-200。

利用本實用新型的技術方案制作的一種用于氣墊承載自動充氣并將檢測裝置，檢測是否過度潮濕，及時告訴病人家屬方便處理，警示效果好，并且自動將氣墊充氣，省時省力，提高工作效率，并且氣管下方設有真空吸盤，有效固定，防止人們在處理氣墊表面是發生氣墊移動。

附圖說明

圖1是本實用新型所述一種用于氣墊承載自動充氣并將檢測裝置的結構示意圖；

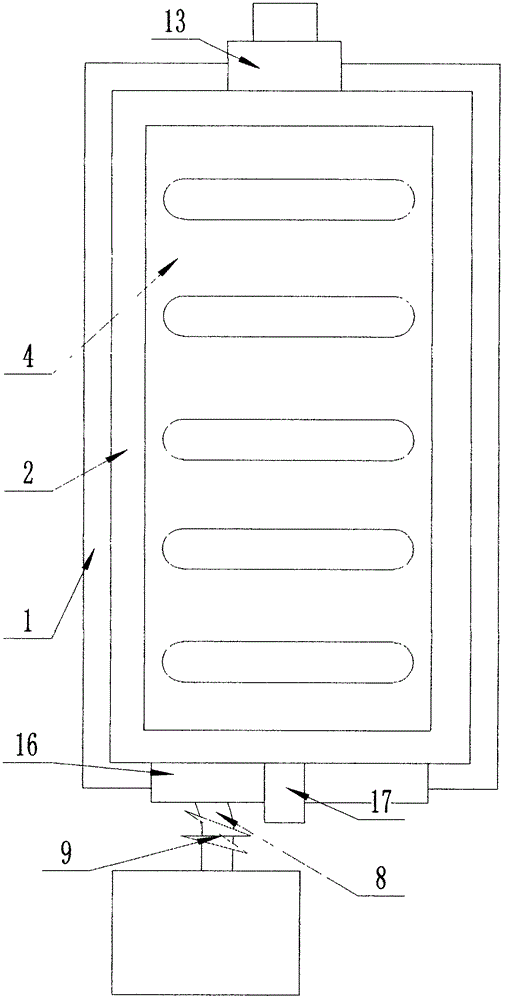

圖2是本實用新型所述一種用于氣墊承載自動充氣并將檢測裝置的俯視圖；

圖3是本實用新型所述一種用于氣墊承載自動充氣并將檢測裝置的側視圖；

圖中，1、矩形基座；2、矩形箱體；3、矩形凹槽；4、氣墊承載床；5、圓形開口；6、導管；8、打氣管；9、電磁控制閥；10、真空吸盤；11、濕度傳感器；12、溫度傳感器；13、蓄電池；15、控制器；16、電容觸摸顯示屏；17、LED燈；19、圓形凹槽；20、電控伸縮立柱；21、活動支桿；22、萬向輪；23、定位罩；24、電磁擋門；25、PLC控制系統。

具體實施方式

下面結合附圖對本實用新型進行具體描述，如圖1-3所示，一種用于氣墊承載自動充氣并將檢測裝置，包括矩形基座(1)，所述矩形基座(1)上表面設有矩形箱體(2)，所述矩形箱體(2)內部為空心結構，所述矩形箱體(2)內上表面設有人體氣墊承載機構，所述矩形基座(1)下表面設有支撐行走機構，所述人體氣墊承載機構有設置在矩形箱體(2)上表面的矩形凹槽(3)、嵌裝在矩形凹槽(3)內的氣墊承載床(4)、加工在矩形凹槽(3)側表面的圓形開口(5)、嵌裝在圓形開口(5)的導管(6)與氣墊承載床(4)相連接、設置在矩形箱體(2)側表面的打氣裝置、一端與導管(6)相連接另一端通過矩形箱體(2)與打氣裝置相連接的打氣管(8)、套裝在打氣管(8)上的電磁控制閥(9)和設置在氣墊承載床(4)下表面的多個真空吸盤(10)共同構成的，所述氣墊承載床(4)內設有濕度傳感器(11)和溫度傳感器(12)，所述矩形箱體(2)內設有蓄電池(13)，所述矩形箱體(2)側表面設有控制器(15)、電容觸摸顯示屏(16)和LED燈(17)，所述蓄電池(13)與控制器(15)輸入端通過導線電性連接，所述控制器(15)輸入端通過導線分別于濕度傳感器(11)和溫度傳感器(12)電性連接，所述控制器(15)輸出端通過導線分別于打氣裝置、電磁控制閥(9)、LED燈(17)和電容觸摸顯示屏(16)電性連接；所述支撐行走機構由設置在矩形基座(1)下表面四角處的兩組圓形凹槽(19)、嵌裝在每個圓形凹槽(19)內的電控伸縮立柱(20)、設置在每個電控伸縮立柱(20)一端的活動支桿(21)、設置在每個活動支桿(21)一端的萬向輪(22)、套裝在每個萬向輪(22)上的定位罩(23)和設置在每個圓形凹槽(19)上電磁擋門(24)共同構成的，所述控制器(15)輸出端通過導線與電控伸縮立柱(20)電性連接；所述多個真空吸盤(10)的數量為6-8個；所述控制器(15)內設有PLC控制系統(25)；所述蓄電池(13)的型號為WDKH-F，所述控制器(15)的型號為MAM-200。

本實施方案的特點為，矩形基座上表面設有矩形箱體，矩形箱體內部為空心結構，矩形箱體內上表面設有人體氣墊承載機構，矩形基座下表面設有支撐行走機構，人體氣墊承載機構有設置在矩形箱體上表面的矩形凹槽、嵌裝在矩形凹槽內的氣墊承載床、加工在矩形凹槽側表面的圓形開口、嵌裝在圓形開口的導管與氣墊承載床相連接、設置在矩形箱體側表面的打氣裝置、一端與導管相連接另一端通過矩形箱體與打氣裝置相連接的打氣管、套裝在打氣管上的電磁控制閥和設置在氣墊承載床下表面的多個真空吸盤共同構成的，氣墊承載床內設有濕度傳感器和溫度傳感器，矩形箱體內設有蓄電池，矩形箱體側表面設有控制器、電容觸摸顯示屏和LED燈，蓄電池與控制器輸入端通過導線電性連接，控制器輸入端通過導線分別于濕度傳感器和溫度傳感器電性連接，控制器輸出端通過導線分別于打氣裝置、電磁控制閥、LED燈和電容觸摸顯示屏電性連接，檢測是否過度潮濕，及時告訴病人家屬方便處理，警示效果好，并且自動將氣墊充氣，省時省力，提高工作效率，并且氣管下方設有真空吸盤，有效固定，防止人們在處理氣墊表面是發生氣墊移動。

在本實施方案中，首先控制器打開，本裝置開始正常工作，矩形箱體內的蓄電池可持續進行蓄電，選擇蓄電池的型號為WDKH-F，控制器的型號MAM-200，矩形基座用來承載矩形箱體，控制器輸出端通過導線分別于打氣裝置、電磁控制閥、LED燈和電容觸摸顯示屏電性連接控制裝置的運行，矩形箱體上表面的矩形凹槽用來承載氣墊承載床，當老年人躺在人體氣墊承載機構的氣墊承載床上時，矩形箱體側表面的打氣裝置通過導管與氣墊承載床相連接開始充氣，打氣管上的電磁控制閥控制進氣量防止過多膨脹，氣墊承載床下表面的多個真空吸盤具有固定氣墊承載床的作用，由于電性連接，氣墊承載床內的濕度傳感器開始感應濕度，同時溫度傳感器開始感應溫度，當溫度或濕度過高時，矩形箱體側表面的LED燈亮起，提示人們對老年人進行及時的整理，矩形箱體側表面的電容觸摸顯示屏用來顯示溫度和濕度由PLC控制系統控制運行，當人們想移動裝置時，支撐行走機構開始工作運行，首先每個圓形凹槽上電磁擋門打開，嵌裝在每個圓形凹槽內的電控伸縮立柱伸出起到支撐作用，電控伸縮立柱的一端的活動支桿抻出帶動活動支桿一端的萬向輪固定好位置移動。

在本實施方案中，本裝置中凹槽內設置的活動支架能夠伸出，既可以把裝置放在床上，又可以支撐起來調節高度，同時安裝的濕度傳感器能夠感應濕度通過LED燈及時達到警示效果。

上述技術方案僅體現了本實用新型技術方案的優選技術方案，本技術領域的技術人員對其中某些部分所可能做出的一些變動均體現了本實用新型的原理，屬于本實用新型的保護范圍之內。
