本實用新型實施方式涉及空氣凈化領域，特別是涉及一種消毒劑緩釋裝置及殺菌消毒除味一體機。

背景技術：

隨著科學技術的發展和人們生活水平的提高，人們對于環境的衛生程度也日益關注。空氣凈化設備在居家、醫療和工業領域的應用也越來越廣泛。目前，對于室內環境的殺菌消毒措施主要依靠吸附原理對空氣中的有害物質進行吸附，該方法不足之處在于，吸附效率不高，容易受環境溫度濕度的影響，還有吸附飽滿后再釋放造成二次污染的問題。因此，需要一種更高效、安全和便捷的室內環境的消毒劑緩釋裝置及殺菌消毒除味一體機。

技術實現要素：

本實用新型實施方式主要解決的技術問題是提供一種消毒劑緩釋裝置及殺菌消毒除味一體機，所述消毒劑緩釋裝置可以在不需要使用時，使其中的反應物得到良好的保存，且所述消毒劑緩釋裝置中的兩個腔體中的反應物發生反應時的使用用量也可以得到合理的控制，能夠在很短的時間之內就對空氣進行殺菌、消毒和除異味；所述殺菌消毒除味一體機可全方位的對任何方向進行送風，對于難以清理到的角落也可以無障礙處理，在保證了殺菌消毒徹底的同時還提升了工作效率、節約了工作時間、簡化了操作步驟。

為解決上述技術問題，本實用新型實施方式采用的一個技術方案是：提供一種消毒劑緩釋裝置，包括：

第一腔體，用于盛放第一反應物；

連接于所述第一腔體的第二腔體，用于盛放第二反應物；

其中，所述第二腔體位于所述第一腔體下方，所述第一腔體和第二腔體之間設置有用于分隔所述第一腔體和第二腔體的第一擋板。

在一些實施例中，所述第二腔體上設有用于緩釋消毒劑的出氣口。

在一些實施例中，所述出氣口位于所述第二腔體側面上部。

在一些實施例中，所述出氣口上設置有用于封堵所述出氣口的第二擋板。

在一些實施例中，所述第一擋板連接于所述第二擋板。

在一些實施例中，所述第一腔體和第二腔體之間設有用于使所述第一腔體中的第一反應物緩慢滲透進入所述第二腔體的半透膜。

在一些實施例中，所述消毒劑緩釋裝置還包括安裝板，所述安裝板設置于所述消毒劑緩釋裝置上的所述第一腔體和所述第二腔體連接處的相對兩側。

在一些實施例中，所述消毒劑緩釋裝置還包括安裝板，所述安裝板設置于所述消毒劑緩釋裝置上的所述第一腔體或所述第二腔體的相對兩側。

為解決上述技術問題，本實用新型實施方式采用的另一個技術方案是：提供一種殺菌消毒除味一體機，包括以上所述的消毒劑緩釋裝置，所述殺菌消毒除味一體機還包括：

送風裝置，設置有第一出風口，所述送風裝置包括底座、旋轉裝置及出風器，所述第一出風口設置于所述出風器上，所述出風器設置有擋板，所述消毒劑緩釋裝置通過所述安裝板與所述擋板連接，從而設置于所述出風器上正對于所述第一出風口的位置，所述旋轉裝置設置于所述底座及所述出風器之間，所述出風器通過所述旋轉裝置旋轉連接于所述底座；

控制裝置，包括用于監測空氣質量的空氣質量監測器，所述控制裝置連接于所述消毒劑緩釋裝置和所述送風裝置，根據所述空氣質量監測器反饋的數據對所述消毒劑緩釋裝置和所述送風裝置進行控制，并實時顯示空氣質量。

在一些實施例中，所述旋轉裝置以Y軸為旋轉軸旋轉連接于所述底座；所述消毒劑緩釋裝置緩釋的消毒劑通過所述第一出風口送出的風擴散至其所在的外部空間；在所述出風器通過所述旋轉裝置繞所述底座以Y軸為旋轉軸旋轉時，所述消毒劑緩釋裝置也隨之旋轉；所述控制裝置連接于所述消毒劑緩釋裝置，用于控制所述消毒劑緩釋裝置的開關及緩釋量；所述控制裝置連接于所述送風裝置，用于控制所述送風裝置的開關、風向及風量。

本實用新型實施方式的有益效果在于：區別于現有技術的情況，本實用新型實施方式的所述消毒劑緩釋裝置可以在不需要使用時，使其中的反應物得到良好的保存，且所述消毒劑緩釋裝置中的兩個腔體中的反應物發生反應時的使用用量也可以得到合理的控制，能夠在很短的時間之內就對空氣進行殺菌、消毒和除異味；本實用新型實施方式的所述殺菌消毒除味一體機可全方位的對任何方向進行送風，對于難以清理到的角落也可以無障礙處理，在保證了殺菌消毒徹底的同時還提升了工作效率、節約了工作時間、簡化了操作步驟。

附圖說明

圖1是本實用新型殺菌消毒除味一體機一實施例的結構示意圖；

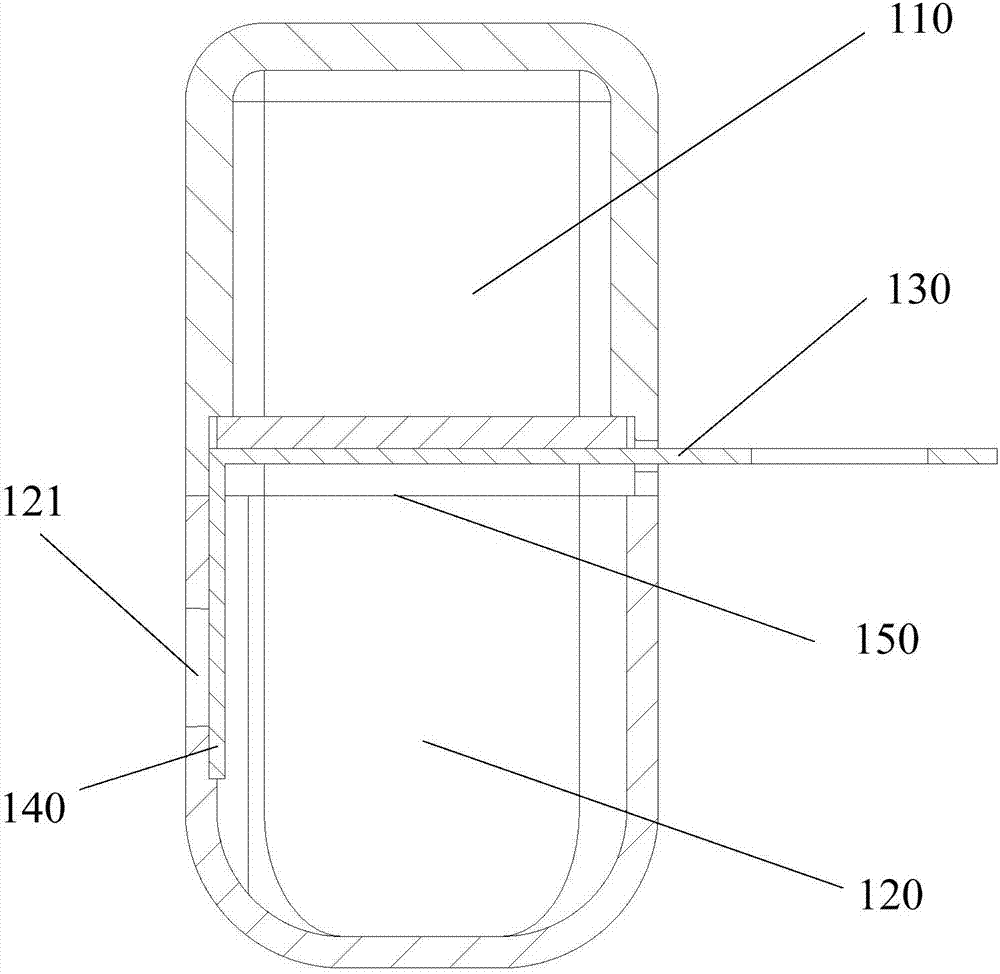

圖2是圖1中本實用新型消毒劑緩釋裝置的A-A方向截面圖；

圖3是本實用新型殺菌消毒除味一體機另一實施例的結構示意圖。

具體實施方式

為了使本實用新型的目的、技術方案及優點更加清楚明白，以下結合附圖及實施例，對本實用新型進行進一步詳細說明。應當理解，此處所描述的具體實施例僅用以解釋本實用新型，并不用于限定本實用新型。

參閱圖1及圖2，圖1是本實用新型殺菌消毒除味一體機一實施例的結構示意圖，圖2是圖1中本實用新型消毒劑緩釋裝置的A-A方向截面圖。所述消毒劑緩釋裝置100包括第一腔體110，用于盛放第一反應物；連接于所述第一腔體110的第二腔體120，用于盛放第二反應物；其中，所述第二腔體120位于所述第一腔體110下方，所述第一腔體110和第二腔體120之間設置有用于分隔所述第一腔體110和第二腔體120的第一擋板130。優選地，所述第一腔體110用于盛放液體反應物，從而使得所述第一腔體110中的液體反應物可以在重力的作用下，下落到所述第二腔體120中；所述第二腔體120用于盛放液體或固體。當打開用于分隔所述第一腔體110和第二腔體120的所述第一擋板130時，所述第一腔體110中的液體第一反應物在重力的作用下，落入所述第二腔體120中并與所述第二腔體120中的液體或固體第二反應物發生化學反應，從而產生氣體消毒劑。

本實施例通過在分隔的兩個腔體中分別放置穩定的反應物，在需要產生消毒劑時才打開兩個腔體中間的分隔，發生化學反應從而產生消毒氣體。所述消毒劑緩釋裝置100可以在不需要使用時，使其中的反應物得到良好的保存。另外，所述第一擋板130還用于控制產生消毒劑氣體的劑量，在需要大劑量消毒劑時所述第一擋板130的開口增大，在需要小劑量的消毒劑時所述第一擋板130的開口關小，從而使所述消毒劑緩釋裝置100中的兩個腔體中的反應物發生反應時的使用用量也可以得到合理的控制，能夠在很短的時間之內就對空氣進行殺菌、消毒和除異味。在一些實施例中，所述第二腔體120上設有用于緩釋消毒劑的出氣口121。當所述第一腔體110中的液體第一反應物在重力的作用下，落入所述第二腔體120中并與所述第二腔體120中的液體或固體第二反應物發生化學反應產生氣體消毒劑后，所述氣體消毒劑通過所述出氣口121排出所述第二腔體120。本實施例通過在所述第二腔體120上設置所述出氣口121，從而使得化學反應產生的氣體消毒劑能夠在指定設置的所述出氣口121中排出，從而便于下一步對氣體消毒劑在空氣中進行擴散的控制。

在一些實施例中，如圖1及圖2所示，所述出氣口121位于所述第二腔體120側面上部。在本實施例中，因為所述第二腔體120頂部為所述第一擋板130，因此，所述出氣口121優選地設置于所述第二腔體120的側面。另外，為避免在排出消毒劑的過程中所述第二腔體120中的反應物漏出，因此，所述出氣口121設置于所述第二腔體120側面的上部。

在一些實施例中，如圖1及圖2所示，所述出氣口121上設置有用于封堵所述出氣口121的第二擋板140。當所述第一擋板130關閉時，所述第二擋板140也相應關閉，從而避免所述第二腔體120中的第二反應物揮發，還能避免在運輸過程中，所述第二腔體120中的第二反應物在搖晃中漏出；當所述第一擋板130打開時，所述第二擋板140也相應打開，從而使所述第一腔體110中的液體第一反應物在重力的作用下，落入所述第二腔體120中并與所述第二腔體120中的液體或固體第二反應物發生化學反應產生的氣體消毒劑通過所述出氣口121排出所述第二腔體120。本實施例通過在所述出氣口121上設置用于封堵所述出氣口121的第二擋板140，從而使得所述消毒劑緩釋裝置便于運輸及存放。

在一些實施例中，如圖1及圖2所示，所述第一擋板130連接于所述第二擋板140。在本領域技術人員理解的情況下，所述第一擋板130 和所述第二擋板140也可以為一體成形，從而使所述第一擋板130和所述第二擋板140同時開合。在本領域技術人員理解的情況下，所述第一擋板130和所述第二擋板140也可以不連接，從而分別控制所述第一擋板130和所述第二擋板140的開合。本實施例通過將所述第一擋板130連接于所述第二擋板140，從而使所述第一擋板130和所述第二擋板140同時開合，便于操作。

在一些實施例中，如圖1及圖2所示，所述第一腔體110和第二腔體120之間設有用于使所述第一腔體110中的第一反應物緩慢滲透進入所述第二腔體120的半透膜150。所述半透膜150可以避免所述第一反應物和所述第二反應物之間的化學反應過快而產生大量的熱，避免發生危險；還可延長消毒劑產生的持續時間，避免在短時間內將反應物消耗完，從而達到長時間殺菌消毒除異味的效果。在本領域技術人員理解的情況下，所述半透膜150包括但不限于毛細管、PU棉和無紡布，只要能達到在所述第一擋板130打開時，所述第一腔體110中的液體緩慢的滴入所述第二腔體120即可。

在一些實施例中，如圖1及圖2所示，所述消毒劑緩釋裝置100還包括安裝板160，所述安裝板160設置于所述消毒劑緩釋裝置100上的所述第一腔體110和所述第二腔體120連接處的相對兩側。所述安裝板160可以使所述消毒劑緩釋裝置100安裝于相應的消殺設備上。優選地，所述安裝板160具有磁性，從而可磁性連接于消殺設備，便于拆卸。

在一些實施例中，所述消毒劑緩釋裝置100的安裝板160也可設置于所述消毒劑緩釋裝置100上的所述第一腔體110或所述第二腔體120的相對兩側，只要能達到通過安裝板160將所述消毒劑緩釋裝置100安裝于相應的消殺設備上，并保證所述第一腔體110位于所述第二腔體120上方即可。

在一些實施例中，所述消毒劑緩釋裝置100釋放的消毒劑為氣態的消毒劑。可理解的，所述消毒劑緩釋裝置100釋放的消毒劑也可以為其他形式的消毒劑。在使用之前將分別存儲的易于存放的反應物首先合成為消毒劑，再進行使用，以便于存放；在一些實施例中，所述消毒劑緩釋裝置100釋放的消毒劑包括但不限定于為二氧化氯。

本實用新型還提供一種殺菌消毒除味一體機，包括所述消毒劑緩釋裝置100，所述消毒劑緩釋裝置100用于緩釋凈化空氣的消毒劑。

所述殺菌消毒除味一體機還包括：

送風裝置200，設置有第一出風口231。所述消毒劑緩釋裝置100設置于所述送風裝置200的所述第一出風口231位置。所述消毒劑緩釋裝置100緩釋的消毒劑通過所述第一出風口231送出的風擴散至其所在的外部空間。也即，自所述消毒劑緩釋裝置100中以氣態輸出的消毒劑，將通過送風裝置200快速擴散到其所在的外部空間，從而達到快速殺菌消毒除味的效果。

控制裝置300，連接于所述送風裝置200，所述控制裝置300用于控制所述送風裝置200通過所述第一出風口231送風。所述控制裝置300可根據空氣質量參數控制所述送風裝置200的開關、風量及風向，也可根據用戶需要，手動輸入所述送風裝置200的開關、風量及風向。

本實施方式通過消毒劑緩釋裝置100緩慢釋放可以殺菌消毒的氣態消毒劑，通過送風裝置200將消毒劑快速擴散至外部空間進行殺菌、消毒和除異味；同時，對于難以清理到的角落也可以無障礙處理，在保證了殺菌消毒除異味徹底的同時還提升了工作效率、節約了工作時間、簡化了操作步驟。

在一些實施例中，如圖1所示，所述送風裝置200包括底座210、旋轉裝置220及出風器230，所述第一出風口231設置于所述出風器230 上，所述出風器230設置有擋板233，所述消毒劑緩釋裝置100通過所述安裝板160與所述擋板233連接，從而設置于所述出風器230上正對于所述第一出風口231的位置，所述旋轉裝置220設置于所述底座210及所述出風器230之間，所述出風器230通過所述旋轉裝置220旋轉連接于所述底座210。在本領域技術人員可以理解的情況下，所述出風器230與所述旋轉裝置220可以為固定連接，也可以為一體化結構，相應的，所述旋轉裝置220與所述底座210旋轉連接，從而實現所述出風器230在所述底座210上的旋轉功能。在本領域技術人員可以理解的情況下，所述底座210與所述旋轉裝置220也可以為固定連接或一體化結構，相應的，所述旋轉裝置220與所述出風器230旋轉連接，從而實現所述出風器230在所述底座210上的旋轉功能。本實施例通過在所述底座210及所述出風器230之間設置所述旋轉裝置220，從而實現所述出風器230在所述底座210上的旋轉功能，使得消毒劑擴散的外部空間范圍更廣，從而進行廣泛的殺菌、消毒和除異味。

在一些實施例中，如圖3所示，圖3是本實用新型殺菌消毒除味一體機另一實施例的結構示意圖。所述底座210包括風扇211及第三出風口212，所述旋轉裝置220包括第二入風口221及第二出風口222，所述出風器230包括第一入風口232，所述第三出風口212與所述第二入風口221連接，所述第二出風口222與所述第一入風口232連接，所述風扇211產生的風依次通過所述第三出風口212、所述第二入風口221、所述第二出風口222及所述第一入風口232，最終從所述第一出風口231排出。也即，所述底座210為中空結構，包括一個出口即所述第三出風口212，所述旋轉裝置220包括第一風道，所述第一風道兩端分別為所述第二入風口221及第二出風口222，所述出風器230也為中空結構，可以根據自身的形狀對稱或非對稱的設置多個入風口及出風口從而使入風及出風更加均勻，所述風扇211產生的風通過所述第三出風口212進入所述旋轉裝置220的第一風道，通過所述第一風道將風送入所述出風器230，最終從所述出風器230的第一出風口231排出。

在一些實施例中，如圖1或圖3所示，所述出風器230可以為環形結構，所述環形結構內包括第二風道，所述第一出風口231設置于所述出風器230的環形內側位置，從而聚集更強勁的風力將消毒劑緩釋裝置100緩釋的消毒劑擴散至其所在的外部空間。在本領域技術人員可以理解的情況下，所述出風器230也可以為其他各種形狀結構，只要能實現從一個或多個端口入風，從另外一個或多個出口出風即可。比如，圖3所述的出風器230為圓環，但是也可以將所述出風器230設定為兩截拼接的半圓環，此時，所述第一出風口231也由兩段半圓環出風口組成，且所述出風器230的兩截半圓環(在控制裝置300的分別控制下)可以繞圖3中的X軸分別旋轉，且兩截半圓環可以旋轉至不同的角度，這樣吹出的風也可以隨之在不同方向上進行調整，進而輔助消毒劑更為迅速地進行擴散。

在一些實施例中，如圖1所示，所述旋轉裝置220以Y軸為旋轉軸旋轉連接于所述底座210。優選地，所述Y軸垂直于水平面。在本領域技術人員可以理解的情況下，所述Y軸也可以不垂直于水平面，在這種情況下，所述旋轉裝置220也可以以Y軸為旋轉軸相對于所述底座210旋轉360度。進一步地，所述Y軸位于所述底座210內，從而使所述旋轉裝置220在所述底座210上方旋轉。所述出風器設置有擋板233，所述消毒劑緩釋裝置100通過所述安裝板160與所述擋板233連接，從而設置于所述出風器230上正對于所述第一出風口231的位置。優選地，所述擋板233也具有磁性，所述安裝板160與所述擋板233磁性連接，便于拆裝且在小幅晃動下也不會斷開連接。在所述出風器230通過所述旋轉裝置220繞所述底座210以Y軸為旋轉軸旋轉時，所述消毒劑緩釋裝置100也隨之旋轉。在本實施例中，所述Y軸垂直于水平面，從而使得兩端分別連接于所述旋轉裝置220的所述底座210和所述出風器230之間實現以垂直于水平面方向為軸的360度旋轉，使得消毒劑擴散的外部空間范圍更廣，從而進行廣泛的殺菌、消毒和除異味。

在一些實施例中，如圖3所示，所述旋轉裝置220以Y軸為旋轉軸旋轉連接于所述底座210。優選地，所述Y軸垂直于水平面。在本領域技術人員可以理解的情況下，所述Y軸也可以不垂直于水平面，在這種情況下，所述旋轉裝置220也可以以Y軸為旋轉軸相對于所述底座210旋轉360度。進一步地，所述Y軸位于所述底座210內，從而使所述旋轉裝置220在所述底座210上方旋轉。所述出風器230以X軸為旋轉軸旋轉連接于所述旋轉裝置220。優選地，所述X軸垂直于所述Y軸。所述消毒劑緩釋裝置100以X軸為旋轉軸旋轉連接于所述出風器230，在所述出風器230以X軸為旋轉軸相對于所述旋轉裝置220旋轉時，所述消毒劑緩釋裝置100不跟隨所述出風器230以X軸為旋轉軸旋轉，在所述出風器230通過所述旋轉裝置220繞所述底座210以Y軸為旋轉軸旋轉時，所述消毒劑緩釋裝置100也隨之旋轉。在本領域技術人員可以理解的情況下，所述消毒劑緩釋裝置100也可以以X軸為旋轉軸旋轉連接于所述旋轉裝置220，這種情況下，也可以保證在所述出風器230以X軸為旋轉軸相對于所述旋轉裝置220旋轉時，所述消毒劑緩釋裝置100相對于X軸的位置保持不變，也即，所述消毒劑緩釋裝置100不跟隨所述出風器230以X軸為旋轉軸旋轉，在所述出風器230通過所述旋轉裝置220繞所述底座210以Y軸為旋轉軸旋轉時，所述消毒劑緩釋裝置100也隨之旋轉。在本領域技術人員可以理解的情況下，所述X軸也可以不垂直于所述Y軸，但所述X軸不能平行于所述Y軸，在這種情況下，也可以保證在所述出風器230以X軸為旋轉軸相對于所述旋轉裝置220旋轉時，所述消毒劑緩釋裝置100不跟隨所述出風器230以X軸為旋轉軸旋轉，在所述出風器230通過所述旋轉裝置220繞所述底座210以Y軸為旋轉軸旋轉時，所述消毒劑緩釋裝置100也隨之旋轉。在本實施例中，所述出風器230可跟隨所述旋轉裝置220在所述Y軸上360度旋轉，所述出風器230又可在旋轉裝置220上在所述X軸上360度旋轉，所述X軸不平行于所述Y軸，因此，所述出風器230可以以所述底座210為中心，全方位的對任何方向進行送風，在保證了殺菌消毒徹底的同時還提升了工作效率、節約了工作時間。

在一些實施例中，如圖1所示，所述控制裝置300包括空氣質量監測器(圖未示)，所述空氣質量監測器用于監測所述殺菌消毒除味一體機周圍的空氣質量，從而形成空氣質量數據反饋于所述控制裝置300，所述控制裝置根據所述空氣質量監測器反饋的數據對所述消毒劑緩釋裝置100和所述送風裝置200進行控制，并實時顯示空氣質量。所述控制裝置300連接于所述消毒劑緩釋裝置100，用于控制所述消毒劑緩釋裝置100的開關及緩釋量；所述控制裝置300連接于所述送風裝置200，用于控制所述送風裝置200的開關、風向及風量。進一步地，所述控制裝置300連接于所述旋轉裝置220，用于控制所述旋轉裝置220及所述出風器230的旋轉。

本實用新型的消毒劑緩釋裝置可以在不需要使用時，使其中的反應物得到良好的保存，且所述消毒劑緩釋裝置中的兩個腔體中的反應物發生反應時的使用用量也可以得到合理的控制，能夠在很短的時間之內就對空氣進行殺菌、消毒和除異味；所述殺菌消毒除味一體機可全方位的對任何方向進行送風，對于難以清理到的角落也可以無障礙處理，在保證了殺菌消毒徹底的同時還提升了工作效率、節約了工作時間、簡化了操作步驟。

以上所述僅為本實用新型的實施方式，并非因此限制本實用新型的專利范圍，凡是利用本實用新型說明書及附圖內容所作的等效結構或等效流程變換，或直接或間接運用在其他相關的技術領域，均同理包括在本實用新型的專利保護范圍內。
