相關申請的交叉引用

本申請要求于2016年1月7日提交的美國臨時專利申請第62/275,820號的權益和優先權，其全部公開內容通過引用并入本文。

本公開涉及與機電手術系統一起使用的接合器組件及其使用方法。更具體地，本公開涉及被配置成判定裝載單元是否正確地連接到接合器組件的機電手術器械。

背景技術：

線性?shī)A緊、切割和吻合手術裝置可用于切除組織的手術操作中。常規的線性?shī)A緊、切割和吻合裝置包括手柄組件、從手柄組件延伸出的接合器組件以及可拆卸地聯接到接合器組件的手術裝載單元。手術裝載單元包括圍繞組織夾緊的一對相對的夾持鉗夾構件。在該裝置中，兩個夾持構件中的一個或兩個(諸如砧座部)相對于整個結構移動或樞轉。手術裝置的致動可以由保持在手柄組件中的握持扳機來控制。

除了夾持構件之外，手術裝載單元還可以包括吻合機構。手術裝載單元的一個夾持構件包括吻合釘釘倉接納區和用于向上驅動吻合釘通過組織的夾緊端部而抵靠砧座部的機構，從而密封之前斷開的端部。夾持構件可以與接合器組件一體地形成，或者可以是可拆卸的以使得各種夾持和吻合元件可以是可互換的。

存在對能夠判定手術裝載單元是否正確地連接到接合器組件的各種類型的接合器組件的需求。

技術實現要素：

本公開涉及一種用于將手柄組件與手術裝載單元互連的接合器組件。本公開還涉及用于向手柄組件通信手術裝載單元正確地連接到接合器組件的機電結構件。

根據本公開的方案，提供了一種接合器組件。所述接合器組件包括細長體、電路組件和環形構件。所述細長體包括構造成聯接到手柄組件的近側部分和構造成聯接到手術裝載單元的遠側部分。所述電路組件布置在所述細長體的所述遠側部分內，并且配置成與手柄組件通信。所述環形構件可旋轉地布置在所述細長體的所述遠側部分內并且包括電觸頭。所述環形構件能在第一定位和第二定位之間旋轉。在所述第一定位，所述環形構件的電觸頭與所述電路組件電隔離。在所述第二定位，所述環形構件的電觸頭與所述電路組件電連接。

在一些實施例中，所述環形構件可以包括被構造成與手術裝載單元交接的表面結構件，使得所述環形構件能通過手術裝載單元旋轉。

可以想到所述電觸頭可以是鍍金的，或者可以采用其他合適的生物相容導電材料。所述電路組件可以包括蝕刻到所述細長體的一部分中的跡線。所述細長體的所述一部分可以由peek制造成，或者可以采用其他合適的生物相容材料。

可以設想到所述接合器組件可以包括布置在所述細長體的所述遠側部分內的鎖定連桿。所述鎖定連桿可以朝鎖定構造彈性地偏置以將手術裝載單元固定到所述細長體的遠側部分。所述鎖定連桿的遠側端可以包括延伸部，所述延伸部被構造用于在手術裝載單元插入到所述細長體中并旋轉時與手術裝載單元的突起鎖定接合。

在本公開的另一方案中，提供了一種手術器械。所述手術器械包括：手柄組件，其包括處理器；手術裝載單元，其具有布置在其遠側端處的末端執行器；和接合器組件。所述接合器組件包括細長體、電路組件和環形構件。所述細長體包括構造成聯接到所述手柄組件的近側部分和構造成聯接到所述手術裝載單元的近側端的遠側部分。所述電路組件置在所述細長體的所述遠側部分內，并且被配置成與所述手柄組件的所述處理器通信。所述環形構件可旋轉地布置在所述細長體的所述遠側部分內并包括電觸頭。在將所述手術裝載單元的所述近側端聯接到所述接合器組件的所述細長體的所述遠側部分時，所述手術裝載單元的旋轉使所述環形構件從第一定位旋轉到第二定位。在所述第一定位，所述環形構件的電觸頭與所述電路組件電隔離。在所述第二定位，所述環形構件的電觸頭與所述電路組件電連接使得所述電路組件向所述處理器通信所述手術裝載單元聯接到所述接合器組件。

在一些實施例中，所述環形構件可以包括被構造成與所述手術裝載單元交接的表面結構件，使得當所述手術裝載單元連接到所述環形構件的所述表面結構件時所述環形構件能通過所述手術裝載單元旋轉。可以想到所述手術裝載單元可以包括布置在其近側端處的突起。所述突起可以被構造用于與所述環形構件的所述表面結構件可拆卸地接合。

可以想到，所述手術裝載單元可以進一步包括存儲器，所述存儲器被配置成存儲與所述手術裝載單元相關的參數。所述存儲器被配置成在所述手術裝載單元與所述接合器組件接合時向所述手柄組件的所述處理器通信所述手術裝載單元的存在以及所述手術裝載單元的參數。

下面參照附圖來更詳細地描述本公開的示例性實施例的進一步的細節和方案。

附圖說明

文中參照附圖描述了本公開的實施例，其中：

圖1a是根據本公開的實施例的手持式機電手術器械的各部件的立體圖；

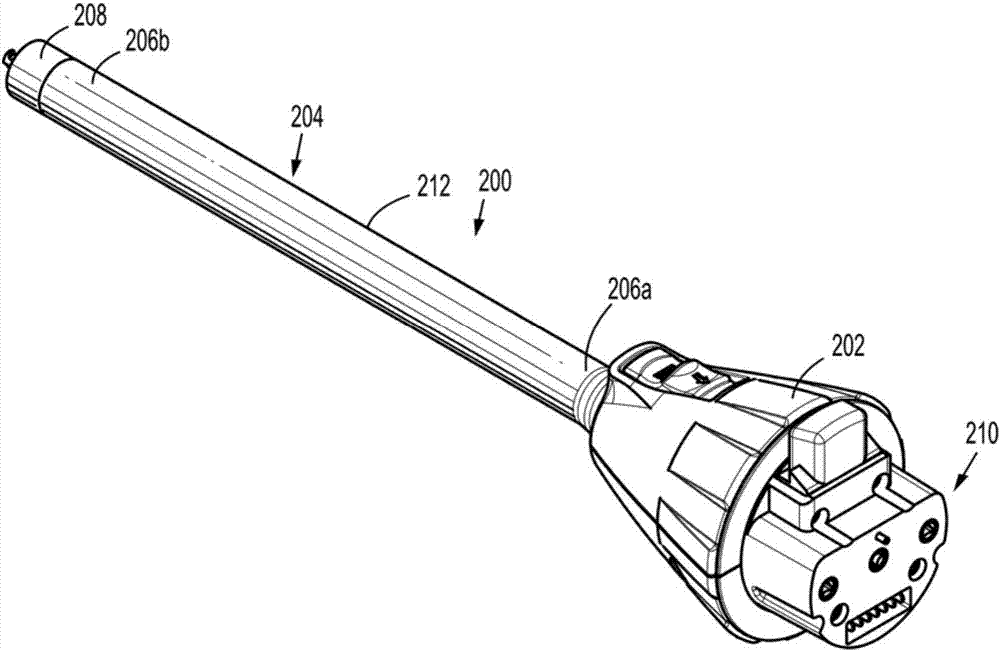

圖1b是圖1a的手術器械的接合器組件的實施例的立體圖；

圖1c是包括了末端執行器的圖1a的手術器械的手術裝載單元的側視圖；

圖2是圖1b的接合器組件的細長體的透明立體圖，包括了電連接到細長體的電路組件的環形構件；

圖3是圖2的接合器組件的環形構件的立體圖；

圖4是圖2的細長體的遠側部分的放大立體圖；

圖5a是與圖1c的裝載單元接合的圖2的細長體的遠側部分的放大立體圖，圖示了處于第一定位的環形構件；以及

圖5b是與圖1c的裝載單元接合的圖2的細長體的遠側部分的放大立體圖，圖示了處于第二定位的環形構件。

具體實施方式

如本文所使用的，術語平行和垂直應被理解為包括離真正平行和真正垂直差多達約+10度或-10度的大致平行和大致垂直的相對構造。

參考附圖來詳細描述當前公開的手術器械的實施例，其包括手柄組件、接合器組件和其手術裝載單元，其中在若干視圖的每個附圖中，相同的附圖標記表示相同或相應的元件。如本文所使用的，術語“遠側”是指手術器械、接合器組件、手柄組件、裝載單元或其部件的較遠離使用者的那部分，而術語“近側”是指手術器械、接合器組件、手柄組件、裝載單元或其部件的更靠近使用者的那部分。

本公開提供了一種手術器械，其包括手柄組件、手術裝載單元和將手術裝載單元與手柄組件互連的接合器組件。接合器組件包括機電結構件，所述機電結構件向手柄組件或臨床醫生通信手術裝載單元是否正確地連接到接合器組件。

參照?qǐng)D1a至圖1c，根據本公開的實施例的手術器械10被示出為有動力的手持式機電手術器械。手術器械10包括手柄組件100，手柄組件100被構造成利用若干接合器組件200中的任一個來選擇性地附接到手術器械10，并且進而每個獨特的接合器組件200被構造成用于與任意數量的手術裝載單元300選擇性地連接。裝載單元300和接合器組件200被構造成通過手柄組件100致動和操縱。

可以參考國際公開第wo2009/039506號和美國專利申請公開第2011/0121049號，所有這些的全部?jī)?nèi)容通過引用并入本文中，以用于詳細描述示例性機電手持式動力手術器械的構造和操作。

手術器械10的裝載單元300具有構造成用于與接合器組件200的細長體204的遠側端206b接合的近側部分302a。裝載單元300包括遠側部分302b，遠側部分302b具有從其延伸出的末端執行器304。末端執行器304樞轉地附接到遠側部分302b。末端執行器304包括砧座組件306和釘倉組件308。釘倉組件308可相對于砧座組件306樞轉，并且可在打開或松開位置與閉合或夾緊位置之間移動，用于插入通過套管針的插管。

可參考2009年8月31日提交的名稱為“用于手術吻合裝置的工具組件(toolassemblyforasurgicalstaplingdevice)”的美國專利第7,819,896號，其全部?jī)?nèi)容通過引用并入本文，用于詳細論述示例性末端執行器的構造和操作。

手柄組件100包括一個或多個控制器(未示出)、電源(未示出)、處理器104以及具有一個或多個電動機106、齒輪選擇器箱(未示出)、傳動機構(未示出)等的驅動機構。處理器104被配置成控制電動機106并且檢測裝載單元(例如，裝載單元300)的存在，和/或確定裝載單元300的一個或多個參數。手柄組件100進一步包括控制組件108。控制組件108可以包括其輸入被傳遞到驅動機構以致動接合器組件200和裝載單元300的一個或多個手指致動的控制按鈕、搖桿裝置、操縱桿或其他控制器。

特別地，手柄組件100的驅動機構被構造成致動驅動軸、齒輪部件和/或其它機械聯動裝置，以便選擇性地移動裝載單元300的末端執行器304，以使末端執行器304繞由手術器械10限定的縱向軸線“x”相對于手柄組件100旋轉、使末端執行器304的釘倉組件308相對于砧座組件306移動和/或在末端執行器304的釘倉組件308內發射吻合切割釘倉。

手柄組件100限定有構造成接納接合器組件200的對應的驅動聯接組件210的鼻部或連接部110。手柄組件100的連接部110具有圓柱形凹部(未示出)，所述圓柱形凹部在接合器組件200配接到手柄組件100時接納接合器組件200的驅動聯接組件210。連接部110容置與接合器組件200的對應的可旋轉連接器套筒交接的一個或多個可旋轉驅動連接器(未示出)。

當接合器組件200配接到手柄組件100時，手柄組件100的每個可旋轉驅動連接器(未示出)與接合器組件200的對應的可旋轉連接器套筒聯接。關于這點，手柄組件100的多個連接器和接合器組件200的多個對應的連接器套筒之間的交接被鎖定，使得手柄組件100的每個驅動連接器的旋轉引起接合器組件200的對應的連接器套筒的旋轉。

手柄組件100的驅動連接器與接合器組件200的連接器套筒的配接允許旋轉力經由三個相應的連接器交接中的每個而獨立地傳遞。手柄組件100的驅動連接器被構造成通過手柄組件100的驅動機構獨立地旋轉。

由于手柄組件100的每個驅動連接器具有與接合器組件200的相應連接器套筒的鎖定的和/或大致不可旋轉的交接，因此當接合器組件200聯接到手柄組件100時，旋轉力選擇性地從手柄組件100的驅動機構傳遞到接合器組件200。

手柄組件100的驅動連接器的選擇性旋轉允許手術器械10選擇性地致動末端執行器304的不同功能。手柄組件100的第一驅動連接器的選擇性的且獨立的旋轉對應于末端執行器304的選擇性的且獨立的打開和閉合以及末端執行器304的吻合/切割部件的驅動。手柄組件100的第二驅動連接器的選擇性的且獨立的旋轉對應于末端執行器304的繞橫向于縱向軸線“x”的關節式運動軸線的選擇性的且獨立的關節式運動。特別地，末端執行器304限定有第二或相應的縱向軸線，并且可從第一位置移動到至少第二位置，在第一位置，第二或相應的縱向軸線大致與縱向軸線“x”對齊，在第二位置，第二縱向軸線相對于縱向軸線“x”成非零角度布置。此外，手柄組件100的第三驅動連接器的選擇性的且獨立的旋轉對應于裝載單元300繞縱向軸線“x”相對于手術器械10的手柄組件100的選擇性的且獨立的旋轉。

繼續參照?qǐng)D1a至圖1c，接合器組件200包括旋鈕殼體202和從旋鈕殼體202的遠側端延伸出的細長體204。旋鈕殼體202和細長體204被構造并且定尺寸成容置接合器組件200的部件。細長體204可以定尺寸成用于內窺鏡插入。在實施例中，細長體204可以穿過典型的套管針口、插管等。旋鈕殼體202可定尺寸成不進入套管針口、插管等。細長體204具有附接到旋鈕殼體202的近側部分206a，旋鈕殼體202被構造成附接到手柄組件100。細長體204還包括構造成聯接到裝載單元300的近側部分302a的遠側部分206b。細長體204進一步包括從遠側部分206b向遠側延伸出的遠側蓋208。細長體204此外還包括圓柱形外殼體212和布置在其中的圓柱形內殼體214(圖2)。

參照?qǐng)D2和圖3，接合器組件200進一步包括各自布置在接合器組件200的細長體204內的電路組件220和環形構件260。如下面將描述的，分別響應于手術裝載單元300連接到接合器組件200或與接合器組件200分離，電路組件220和環形構件260彼此電連接或彼此分離。電路組件220布置在細長體204的遠側部分206b內，并且包括印刷電路板(“pcb”)222和電引線224。pcb222可以是從細長體204的遠側部分206b延伸到手柄組件100的處理器104的撓性電路。電路組件220的引線224包括連接到pcb222的剛性部分222a的近側端224a和配置成可拆卸地電連接到環形構件260的遠側端224b。

引線224可以是蝕刻到細長體204的內表面227的一部分中的導電跡線。當手術裝載單元300與接合器組件200正確地連接時，引線224在pcb222與環形構件260之間建立電通路。在pcb222與環形構件260之間建立電連接時，pcb222向手柄組件100的處理器104通信裝載單元300被正確地固定或連接到接合器組件200。pcb222響應于在pcb222與環形構件260之間不存在電連接的判定來向手柄組件100的處理器104通信裝載單元300與細長體204的遠側部分206b斷開。在實施例中，引線224可以是電線或任何其它合適的導電路徑。可以想到，細長體204的其中有蝕刻的跡線224的內表面227可以由聚醚醚酮(“peek”)或任何其它合適的材料制造成。

繼續參照?qǐng)D2和圖3，接合器組件200的環形構件260可旋轉地布置在細長體204的遠側部分206b內，并用于向手柄組件100的處理器104機電地通信手術裝載單元300是否正確地連接到接合器組件200。環形構件260從近側端262a延伸到遠側端262b，并且限定了穿過其被構造成用于布置裝載單元300的近側端302a(圖1c)的圓柱形通道264。環形構件260的近側端262a包括近側環270a并且遠側端262b包括沿環形構件260的縱向桿266與第一環270a間隔開的遠側環270b。

環形構件260包括支撐在縱向桿266上的電觸頭272。電觸頭272依據環形構件260在接合器組件200的細長體204內的徑向定位來選擇性地接合電路組件220的引線224的遠側端224b。一旦建立，環形構件260的電觸頭272與電路組件220的引線224的遠側端224b之間的連接允許裝載單元300與手柄組件100的處理器104之間的通信。特別地，該通信可以包括裝載單元300鎖定地接合到接合器組件200的狀態標識符。環形構件260的電觸頭272可以是鍍金的。在實施例中，電觸頭272可以由任何合適的金屬或?qū)w制造成。可以想到，環形構件260的一部分或多個部分可以是環狀的，或者所有的環形構件260都可以是環狀的。

環形構件260可在第一定位與第二定位之間旋轉。在第一定位中，環形構件260的電觸頭272與電路組件220的引線224的遠側端224b電隔離(即，沒有電連接)。如圖2所示，當環形構件260處于第二定位時，環形構件260的電觸頭272與引線224的遠側端224b電連接。

具體參考圖3，環形構件260還包括表面結構件或突片276。環形構件260的突片276被構造成與裝載單元300的表面結構件或突起303(圖1c)交接，使得當裝載單元300接合到接合器組件200的環形構件260時環形構件260能通過裝載單元300且與裝載單元300一起旋轉。具體而言，表面結構件276在其中限定了具有方形構造的腔278，其被構造用于與裝載單元300的對應形狀的突起303配合接合。在實施例中，腔278可以具有諸如例如三角形、矩形、圓形、可變的、錐形的和/或多邊形的各種截面。腔278定形狀和尺寸為在裝載單元300插入到接合器組件200的細長體204的遠側部分206b中時接合裝載單元300的突起303(圖1c)，使得環形構件260能與裝載單元300一起且通過裝載單元300旋轉。腔278還被構造成捕捉接合器組件200的鎖定連桿280的遠側端282(圖4)，當裝載單元300未接合到接合器組件200時，該遠側端282阻止和/或防止環形構件260在細長體204內的無意旋轉。

參照?qǐng)D4，接合器組件的鎖定連桿280布置在接合器組件200的細長體204的遠側部分206b內。鎖定連桿280滑動地布置在接合器組件200的內殼體214內或者沿接合器組件200的內殼體214滑動地布置，并且朝鎖定構造或遠側位置彈性地偏置，如圖5b所示。在鎖定構造或遠側位置，鎖定連桿280的遠側端或延伸部282與接合器組件200的遠側蓋208接合。鎖定連桿280的延伸部282被構造用于在裝載單元300插入到細長體204中時與裝載單元300的突起303(圖1c)鎖定接合。如圖5b所示，由于裝載單元300布置在接合器組件200內并且鎖定連桿280處于鎖定構造，裝載單元300的突起303被捕捉在由鎖定連桿280的延伸部282和遠側蓋208所限定的包圍圈284中，從而可拆卸地將裝載單元300鎖定到接合器組件200。

鎖定連桿280的延伸部282還被構造用于當環形構件260處于第一定位時接納在環形構件260的突片276的腔278(圖3)中(即，當裝載單元300插入到細長體204內時，但是在旋轉裝載單元300之前)。這樣，當鎖定連桿280處于鎖定構造(即，遠側位置)并且環形構件260處于第一定位時，延伸部282布置在環形構件260的突片276的腔278內，從而防止和/或阻止環形構件260旋轉離開第一定位。因而，在環形構件260旋轉離開第一定位之前，鎖定連桿280需要移動到非鎖定構造(即，近側位置)，這通過手術裝載單元300的突起303向近側前進到接合器組件200中來實現。以這種方式，鎖定連桿280的延伸部282確保環形構件260在裝載單元300接合到接合器組件200之前保持在第一定位。

在操作時，參照?qǐng)D5a和圖5b，諸如例如裝載單元300的手術裝載單元被插入到接合器組件200的細長體204的遠側端206b中。裝載單元300插入到接合器組件200中引起裝載單元300的突起303接觸鎖定連桿280的延伸部282，從而在近側方向上(如圖5a中的箭頭“a”所表示的方向所示)移動或推動鎖定連桿280到非鎖定構造并且離開環形構件260的突片276的腔278。由于延伸部282在環形構件260的突片276的腔278的外部，鎖定連桿280的延伸部282不再防止環形構件260旋轉離開第一定位。在鎖定連桿280的延伸部282通過裝載單元300的突起303從環形構件260的突片276的腔278移出時，突起303進入環形構件260的突片276的腔278以替換延伸部282，如圖5a所示。

在裝載單元300處于接合器組件200內的該初始插入位置時，裝載單元300還沒有與接合器組件200鎖定地接合，并且環形構件260保持在第一定位，在該第一定位中，環形構件260的電觸頭272(圖3)與電路組件220的引線224的遠側端224b(圖2)電隔離。為了完成裝載單元300與接合器組件200的機械聯接，裝載單元300于是沿由圖5a中的箭頭“b”所表示的方向旋轉以驅動環形構件260從第一定位旋轉到第二定位。如圖2所示，環形構件260從第一定位旋轉到第二定位將環形構件260的電觸頭272定位成與電路組件220的引線224的遠側端224b接觸，從而在環形構件260與電路組件220的pcb222之間建立電連接。在建立了該電連接的情況下，手柄組件100的處理器104記錄裝載單元300與接合器組件200鎖定地接合并且手術器械10準備好操作。可以想到，在環形構件260與pcb222之間建立電連接之前，處理器104可以被配置成禁止手術器械10的功能，和/或提供裝載單元300未連接到接合器組件200的聽覺和/或視覺指示。

裝載單元300的旋轉還使裝載單元300的突起303移動到在細長體206的遠側蓋208中限定的內凹槽208a中，以及從與鎖定連桿280的延伸部282的接合脫離。鎖定連桿280的彈性偏置沿由圖5b中的箭頭“c”所表示的方向驅動鎖定連桿280的軸向平移，從而將鎖定連桿280布置在鎖定構造。在鎖定連桿280處于鎖定構造的情況下，裝載單元300的突起303被捕捉到由鎖定連桿280的延伸部282和遠側蓋208的內凹槽208a所限定的包圍圈284內。裝載單元300由于內凹槽208a的內凸緣208b而被防止向遠側移動離開包圍圈284，并且由于鎖定連桿280的延伸部282而被防止在由圖5b所示的箭頭“d”所表示的方向上旋轉。因此，裝載單元300可釋放地、鎖定地接合到接合器組件200。這樣，在裝載單元300鎖定地接合到接合器組件200的同時建立了環形構件260與pcb222之間的電連接。

為了使裝載單元300與接合器組件200選擇性地釋放，臨床醫生在由箭頭“a”所表示的近側方向上平移或拉動鎖定連桿280，使得鎖定連桿280的延伸部282不再阻擋裝載單元300的突起303并且裝載單元300可以旋轉。可替代地，裝載單元300在由箭頭“d”所表示的方向上的旋轉可以引起環形構件260的突片276沿鎖定連桿280的延伸部282的錐形部282b滑行，從而在近側方向上驅動鎖定連桿280。在鎖定連桿280處于非鎖定構造或近側位置時，裝載單元300在由圖5b中的箭頭“d”所表示的方向上旋轉以將環形構件260旋轉回到第一定位，從而同時將環形構件260的電觸頭272(圖2和圖3)與引線224的遠側端224b斷開。在環形構件260的電觸頭272與電路組件220的引線224之間的電連接被中斷的情況下，電路組件220的pcb222向手柄組件100的處理器104通信裝載單元300沒有正確地接合到接合器組件200。

為了使裝載單元300與接合器組件200完全脫離，裝載單元300在遠側方向上軸向地平移穿過遠側蓋208，并且從接合器組件200的細長體204移出。可以想到，在手柄組件100檢測到裝載單元300沒有鎖定地接合到接合器組件200時，電力可以從手柄組件100切斷，警報(例如，聽覺和/或視覺指示)可以發出，或者將上述進行組合。

裝載單元300進一步包括存儲器307。存儲器307包括被配置成存儲與手術裝載單元300相關的一個或多個參數的存儲器芯片(例如，eeprom、eprom或任何非暫時性存儲芯片)。參數可以包括裝載單元的序列號、裝載單元的類型、裝載單元的尺寸、吻合釘尺寸、識別裝載單元是否已被發射的信息、裝載單元的長度、裝載單元的最大使用次數及其組合中的至少一個。存儲器芯片被配置成在裝載單元300與接合器組件200接合時向手柄組件100通信裝載單元300的存在以及本文所述的裝載單元300的一個或多個參數。

盡管示出并描述了裝載單元300與手柄組件100之間的電接合，但是可以想到，在形成裝載單元300到接合器組件200的正確的機械連接時，用于將任何操作參數或全部操作參數和/或生命周期信息從裝載單元300傳輸?shù)绞直M件200的任何其他形式的通信(諸如例如無線通信，包括諸如近場通信、射頻識別“rfid”、等的各種射頻協議)都在本公開的范圍內。

應當理解，可以對當前公開的接合器組件的實施例進行各種變形。因此，上述描述不應被解釋為限制，而是僅僅作為實施例的示例。本領域技術人員會設想到在本公開的范圍和精神內的其它變形。
