本發明涉及一種消毒設備，尤其涉及一種餐飲用餐具消毒設備。

背景技術：

餐飲業是通過即時加工制作、商業銷售和服務性勞動于一體，向消費者專門提供各種酒水、食品，消費場所和設施的食品生產經營行業。通常所講的餐具指用餐時直接接觸食物的非可食性工具，用于輔助食物分發或攝取食物的器皿和用具。餐具包括成套的，有金屬器具、陶瓷餐具、茶具酒器、玻璃器皿、紙制器具、塑料器具、盤碟和托盤以及五花八門、用途各異的各種容器類工具（如碗、碟、杯、壺等）和手持用具（如筷、刀、叉、勺、吸管、簽棒等）及其它多功能的用具。目前市場上還出現了許多一次性的餐具，這種餐具對環境不好；也有一些可降解材料制作的餐具。

社會不斷的進步使得餐飲業快速的發展，人們不得不為了節約用餐的時間來保證工作時間的充足，多勞多得，所以大多數工作人員還是會選擇去餐館或者食堂用餐，大多數人的選擇就會給餐飲業造成巨大的壓力，特別是食品與餐具衛生這塊，餐具每天不斷的被不同的人使用，如果不進行餐具消毒工作，很容易造成疾病的爆發與傳染，而如果餐具消毒的不徹底也容易危害消費者，所以不僅要對餐具消毒，還要對餐具進行徹底消毒，現有的餐具消毒裝置中雖說是可以消毒但并不滿足徹底消毒，并且在維修更換裝置這一塊做的也是不足，在消毒裝置中放餐具的位置如果壞了，要么換臺新的設備，要么拆開重新維修，也就得不償失，可能還會帶來更多不必要的麻煩。

因此亟需研發一種消毒耗時短、可更換網框進行消毒的餐飲用餐具消毒設備，來克服現有技術中消毒耗時長、不可更換網框進行消毒的缺點。

技術實現要素：

（1）要解決的技術問題

本發明為了克服現有技術中消毒耗時長、不可更換網框進行消毒的缺點，本發明要解決的技術問題是提供一種消毒耗時短、可更換網框進行消毒的餐飲用餐具消毒設備。

（2）技術方案

為了解決上述技術問題，本發明提供了這樣一種餐飲用餐具消毒設備，包括有工作臺、消毒機構、固定塊、第二擋板、消毒箱、驅動機構、網框、第一擋板、橡膠塊和濾網，工作臺底部設有消毒機構，工作臺頂部連接有消毒箱，消毒箱頂部右側開有第一通孔，消毒箱左壁上側開有第二通孔，消毒箱頂部設有驅動機構，驅動機構上連接有網框，網框位于消毒箱內，網框頂部左端轉動式連接有第一擋板，第一擋板右壁下側開有第一凹槽，網框底部左端連接有橡膠塊，橡膠塊與第一凹槽配合，消毒箱內下側連接有濾網，消毒箱左壁上部上下對稱連接有固定塊，上下兩側的固定塊內側開有第二凹槽，消毒箱左壁設有第二擋板，第二擋板上下兩處位于第二凹槽內，第二擋板處于第二通孔左方。

優選地，消毒機構包括有消毒液箱、水泵、第一密封圈、硬水管、出液管和第二閥門，工作臺底部連接有消毒液箱，消毒液箱內底部右側安裝有水泵，水泵上連接有硬水管，硬水管上套有第一密封圈，第一密封圈安裝在消毒液箱右壁下部，硬水管穿過第一通孔，消毒液箱左側上部與消毒箱左側下部之間連接有出液管，出液管上設有第二閥門。

優選地，驅動機構包括有第一連接桿、第一電機、環形滑軌、滑塊和第二連接桿，消毒箱頂部左側連接有第一連接桿，第一連接桿上安裝有第一電機，消毒箱頂部連接有環形滑軌，環形滑軌上左右兩側均滑動式連接有滑塊，滑塊底部均連接有第二連接桿，消毒箱頂部開有小孔，第二連接桿穿過小孔，第二連接桿底端連接有網框。

優選地，還包括有第一軸承座、平皮帶、第二電機、轉輪、皮帶輪、第二密封圈、第一轉桿和桿子，消毒箱后壁下部右側安裝有第二電機，消毒箱內后壁下部左側連接有第一軸承座，第一軸承座與第二電機的輸出軸上均連接有第一轉桿，右側的第一轉桿上套有第二密封圈，第二密封圈安裝在消毒箱后壁下部，第一轉桿上均連接有皮帶輪和轉輪，轉輪均位于皮帶輪的后側，左右兩側的皮帶輪之間繞有平皮帶，轉輪上均連接有桿子。

優選地，還包括有第二軸承座、第二轉桿和照明燈，消毒箱頂部左側連接有第二軸承座，第二軸承座上連接有第二轉桿，第二轉桿上連接有照明燈。

優選地，還包括有第二固定板、支桿和插桿，第二連接桿底端與第一電機的輸出軸底端連接有第二固定板，第二固定板上開有第四通孔，第二固定板中部開有第三凹槽，網框頂部中間連接有支桿，支桿位于第三凹槽內，支桿上開有第三通孔，第四通孔與第三通孔處于同一水平線上，第三通孔內設有插桿，插桿穿過第三通孔和第四通孔。

優選地，還包括有加液管、第一閥門和橡膠墊，消毒液箱左壁上側連接有加液管，加液管位于出液管的正下方，加液管上設有第一閥門，工作臺底端均粘接有橡膠墊。

優選地，消毒箱材料為不銹鋼。

優選地，工作臺材料為q235鋼。

優選地，連桿材料為優質鋼材，表面覆蓋鋅層。

工作原理：當使用人員對餐具進行消毒使用本裝置時，使用人員首先將第二擋板從后往前在第二凹槽內取出，再通過第二通孔來打開第一擋板，將餐具放進網框內，再關閉第一擋板，因?yàn)橄鹉z塊與第一凹槽相互配合使得第一擋板不輕易被打開，然后將第二擋板從前往后塞入進第二凹槽內，堵塞住第二通孔，達到能夠在密閉的情況下來進行消毒餐具的目的。然后通過消毒機構來往消毒箱內注入消毒液進行浸泡消毒，同時啟用驅動機構帶動網框轉動，網框帶動餐具轉動，使得消毒液與網框內的餐具能夠更好的接觸，因?yàn)橛袨V網的作用，可對網框內的餐具進行消毒的過程中，防止雜質落入到消毒箱內底部，堵塞住出液管的目的，當消毒完成之后，先將第二擋板從后往前在第二凹槽內取出，再通過第二通孔來打開第一擋板，將消毒完成的餐具從網框內取下之后，關閉第一擋板，將第二擋板從前往后塞入進第二凹槽內即可。

因?yàn)橄緳C(jī)構包括有消毒液箱、水泵、第一密封圈、硬水管、出液管和第二閥門，工作臺底部連接有消毒液箱，消毒液箱內底部右側安裝有水泵，水泵上連接有硬水管，硬水管上套有第一密封圈，第一密封圈安裝在消毒液箱右壁下部，硬水管末端穿過第一通孔，消毒液箱左側上部與消毒箱左側下部之間連接有出液管，出液管上設有第二閥門。當使用人員放置好餐具到網框內之后，通過控制氣泵工作，氣泵則會將消毒液箱內的消毒液通過硬水管注入到消毒箱內，達到對餐具進行浸泡消毒的目的，消毒完成之后，使用人員通過打開第二閥門，讓消毒箱內消毒完成之后余留下的消毒液能夠通過出液管進入到消毒液箱內，達到能夠循環利用不造成消毒液浪費的目的，當消毒箱內消毒完成之后余留下的消毒液全部通過出液管進入到消毒液箱內之后，關閉第二閥門。

因?yàn)轵?qū)動機構包括有第一連接桿、第一電機、環形滑軌、滑塊和第二連接桿，消毒箱頂部左側連接有第一連接桿，第一連接桿上安裝有第一電機，消毒箱頂部連接有環形滑軌，環形滑軌上左右兩側均滑動式連接有滑塊，滑塊底部均連接有第二連接桿，消毒箱頂部開有小孔，第二連接桿穿過小孔，第二連接桿底端連接有網框。使用人員需要轉動網框時啟用第一電機，從而第一電機帶動網框轉動，需要取出餐具時關閉第一電機轉動，第一電機的設置可以帶動網框進行穩定并且快速的轉動，網框帶動餐具轉動有利于消毒液與餐具的接觸，從而使得餐具消毒速度增快。

因?yàn)檫€包括有第一軸承座、平皮帶、第二電機、轉輪、皮帶輪、第二密封圈、第一轉桿和桿子，消毒箱后壁下部右側安裝有第二電機，消毒箱內后壁下部左側連接有第一軸承座，第一軸承座與第二電機的輸出軸上均連接有第一轉桿，右側的第一轉桿上套有第二密封圈，第二密封圈安裝在消毒箱后壁下部，第一轉桿上均連接有皮帶輪和轉輪，轉輪均位于皮帶輪的后側，左右兩側的皮帶輪之間繞有平皮帶，轉輪上均連接有桿子。使用人員啟用第二電機，第二電機帶動右側的第一轉桿轉動，右側的第一轉桿帶動右側的轉輪與右側的皮帶輪轉動，右側的轉輪帶動右側的桿子轉動，右側的皮帶輪通過平皮帶使得左側的皮帶輪轉動，左側的皮帶輪帶動左側的第一轉桿轉動，左側的第一轉桿帶動左側的轉輪轉動，左側的轉輪帶動左側的桿子轉動，第二電機不停的轉動使得左右兩側的桿子不停的轉動，左右兩側的桿子不停的轉動使得消毒液不斷地被拍打于餐具表面上，從而有利于消毒液能更全面的與餐具進行接觸，使得餐具消毒的徹底，當消毒完成之后，控制第二電機停止工作。

因?yàn)檫€包括有第二軸承座、第二轉桿和照明燈，消毒箱頂部左側連接有第二軸承座，第二軸承座上連接有第二轉桿，第二轉桿上連接有照明燈，因?yàn)橛姓彰鳠舻淖饔茫勺屖褂萌藛T更清晰的來操作本設備，通過第二轉桿可調節照明燈照亮的角度，提高本設備的實用性。

因?yàn)檫€包括有第二固定板、支桿和插桿，第二連接桿底端與第一電機的輸出軸底端連接有第二固定板，第二固定板上開有第四通孔，第二固定板中部開有第三凹槽，網框頂部中間連接有支桿，支桿位于第三凹槽內，支桿上開有第三通孔，第四通孔與第三通孔處于同一水平線上，第三通孔內設有插桿，插桿穿過第三通孔和第四通孔。使用人員可以將網框安裝與取下，在需要取下網框時，使用人員可以將插桿拔出第三通孔與第四通孔，支桿與第二固定板即可分離，從而將網框進行分離，需要安裝上網框時，使用人員可以將支桿對準第三凹槽內，再把插桿插入第三通孔與第四通孔即可將支桿與第二固定板穩穩的鎖住，網框的取下與安裝有利于網框在使用壞之后方便維修與更換。

因?yàn)檫€包括有加液管、第一閥門和橡膠墊，消毒液箱左壁上側連接有加液管，加液管位于出液管的正下方，加液管上設有第一閥門，工作臺底端均粘接有橡膠墊，消毒液箱內的消毒液不夠用時，使用人員可以打開第一閥門，將消毒液從加液管進行補給，之后再關閉第一閥門，橡膠墊的設置有利于工作臺底端不會被磨損壞，延長工作臺的使用壽命。

因?yàn)橄鞠洳牧蠟椴讳P鋼，不銹鋼耐腐蝕性和耐酸性強，使消毒箱的使用壽命更長。

因?yàn)楣ぷ髋_(tái)材料為q235鋼，q235鋼硬度高且不容易變形，使工作臺的使用壽命更長。

因?yàn)檫B桿為優質鋼材，表面覆蓋鋅層，使得連桿不易腐蝕，提高連桿使用壽命。

（3）有益效果

本發明設計了一種餐飲用餐具消毒設備，第一電機的設置可以帶動網框進行穩定并且快速的轉動，網框帶動餐具轉動有利于消毒液與餐具的接觸，從而使得餐具消毒速度增快，第二電機不停的轉動使得左右兩側的桿子不停的轉動，左右兩側的桿子不停的轉動使得消毒液不斷地被拍打于餐具表面上，從而有利于消毒液能更全面的與餐具進行接觸，使得餐具消毒徹底，第二擋板的設置有利于消毒液在消毒過程中不會從第二通孔灑出，也可以阻擋灰塵從第二通孔進入消毒箱內，網框的取下與安裝有利于網框在使用壞之后方便維修與更換，橡膠墊的設置有利于工作臺底端不會被磨損壞，延長工作臺的使用壽命。

附圖說明

圖1為本發明的第一種主視結構示意圖。

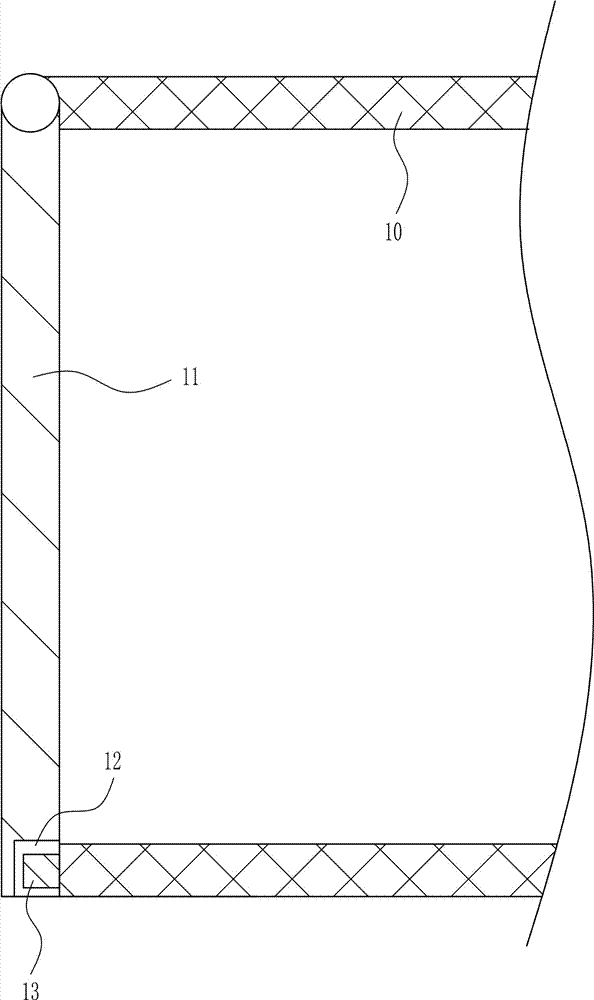

圖2為本發明網框、第一擋板和橡膠塊的放大結構示意圖。

圖3為本發明消毒機構的主視結構示意圖。

圖4為本發明驅動機構的主視結構示意圖。

圖5為本發明消毒箱、第一軸承座和平皮帶的主視結構示意圖。

圖6為本發明的第二種主視結構示意圖。

圖7為本發明第二固定板、支桿和插桿的主視結構示意圖。

圖8為本發明加液管、第一閥門和橡膠墊的主視結構示意圖。

附圖中的標記為：1-工作臺，2-消毒機構，201-消毒液箱，202-水泵，203-第一密封圈，204-硬水管，205-出液管，206-第二閥門，3-固定塊，4-第二凹槽，5-第二擋板，6-第一通孔，7-消毒箱，8-第二通孔，9-驅動機構，91-第一連接桿，92-第一電機，93-環形滑軌，94-滑塊，95-小孔，96-第二連接桿，10-網框，11-第一擋板，12-第一凹槽，13-橡膠塊，14-濾網，15-第一軸承座，16-平皮帶，17-第二電機，18-轉輪，19-皮帶輪，20-第二密封圈，21-第一轉桿，22-桿子，23-第二軸承座，24-第二轉桿，25-照明燈，26-第二固定板，27-支桿，28-第三通孔，29-第三凹槽，30-插桿，31-第四通孔，32-加液管，33-第一閥門，34-橡膠墊。

具體實施方式

下面結合附圖和實施例對本發明作進一步的說明。

實施例1

一種餐飲用餐具消毒設備，如圖1-8所示，包括有工作臺1、消毒機構2、固定塊3、第二擋板5、消毒箱7、驅動機構9、網框10、第一擋板11、橡膠塊13和濾網14，工作臺1底部設有消毒機構2，工作臺1頂部連接有消毒箱7，消毒箱7頂部右側開有第一通孔6，消毒箱7左壁上側開有第二通孔8，消毒箱7頂部設有驅動機構9，驅動機構9上連接有網框10，網框10位于消毒箱7內，網框10頂部左端轉動式連接有第一擋板11，第一擋板11右壁下側開有第一凹槽12，網框10底部左端連接有橡膠塊13，橡膠塊13與第一凹槽12配合，消毒箱7內下側連接有濾網14，消毒箱7左壁上部上下對稱連接有固定塊3，上下兩側的固定塊3內側開有第二凹槽4，消毒箱7左壁設有第二擋板5，第二擋板5上下兩處位于第二凹槽4內，第二擋板5處于第二通孔8左方。

實施例2

一種餐飲用餐具消毒設備，如圖1-8所示，包括有工作臺1、消毒機構2、固定塊3、第二擋板5、消毒箱7、驅動機構9、網框10、第一擋板11、橡膠塊13和濾網14，工作臺1底部設有消毒機構2，工作臺1頂部連接有消毒箱7，消毒箱7頂部右側開有第一通孔6，消毒箱7左壁上側開有第二通孔8，消毒箱7頂部設有驅動機構9，驅動機構9上連接有網框10，網框10位于消毒箱7內，網框10頂部左端轉動式連接有第一擋板11，第一擋板11右壁下側開有第一凹槽12，網框10底部左端連接有橡膠塊13，橡膠塊13與第一凹槽12配合，消毒箱7內下側連接有濾網14，消毒箱7左壁上部上下對稱連接有固定塊3，上下兩側的固定塊3內側開有第二凹槽4，消毒箱7左壁設有第二擋板5，第二擋板5上下兩處位于第二凹槽4內，第二擋板5處于第二通孔8左方。

消毒機構2包括有消毒液箱201、水泵202、第一密封圈203、硬水管204、出液管205和第二閥門206，工作臺1底部連接有消毒液箱201，消毒液箱201內底部右側安裝有水泵202，水泵202上連接有硬水管204，硬水管204上套有第一密封圈203，第一密封圈203安裝在消毒液箱201右壁下部，硬水管204穿過第一通孔6，消毒液箱201左側上部與消毒箱7左側下部之間連接有出液管205，出液管205上設有第二閥門206。

實施例3

一種餐飲用餐具消毒設備，如圖1-8所示，包括有工作臺1、消毒機構2、固定塊3、第二擋板5、消毒箱7、驅動機構9、網框10、第一擋板11、橡膠塊13和濾網14，工作臺1底部設有消毒機構2，工作臺1頂部連接有消毒箱7，消毒箱7頂部右側開有第一通孔6，消毒箱7左壁上側開有第二通孔8，消毒箱7頂部設有驅動機構9，驅動機構9上連接有網框10，網框10位于消毒箱7內，網框10頂部左端轉動式連接有第一擋板11，第一擋板11右壁下側開有第一凹槽12，網框10底部左端連接有橡膠塊13，橡膠塊13與第一凹槽12配合，消毒箱7內下側連接有濾網14，消毒箱7左壁上部上下對稱連接有固定塊3，上下兩側的固定塊3內側開有第二凹槽4，消毒箱7左壁設有第二擋板5，第二擋板5上下兩處位于第二凹槽4內，第二擋板5處于第二通孔8左方。

消毒機構2包括有消毒液箱201、水泵202、第一密封圈203、硬水管204、出液管205和第二閥門206，工作臺1底部連接有消毒液箱201，消毒液箱201內底部右側安裝有水泵202，水泵202上連接有硬水管204，硬水管204上套有第一密封圈203，第一密封圈203安裝在消毒液箱201右壁下部，硬水管204穿過第一通孔6，消毒液箱201左側上部與消毒箱7左側下部之間連接有出液管205，出液管205上設有第二閥門206。

驅動機構9包括有第一連接桿91、第一電機92、環形滑軌93、滑塊94和第二連接桿96，消毒箱7頂部左側連接有第一連接桿91，第一連接桿91上安裝有第一電機92，消毒箱7頂部連接有環形滑軌93，環形滑軌93上左右兩側均滑動式連接有滑塊94，滑塊94底部均連接有第二連接桿96，消毒箱7頂部開有小孔95，第二連接桿96穿過小孔95，第二連接桿96底端連接有網框10。

實施例4

一種餐飲用餐具消毒設備，如圖1-8所示，包括有工作臺1、消毒機構2、固定塊3、第二擋板5、消毒箱7、驅動機構9、網框10、第一擋板11、橡膠塊13和濾網14，工作臺1底部設有消毒機構2，工作臺1頂部連接有消毒箱7，消毒箱7頂部右側開有第一通孔6，消毒箱7左壁上側開有第二通孔8，消毒箱7頂部設有驅動機構9，驅動機構9上連接有網框10，網框10位于消毒箱7內，網框10頂部左端轉動式連接有第一擋板11，第一擋板11右壁下側開有第一凹槽12，網框10底部左端連接有橡膠塊13，橡膠塊13與第一凹槽12配合，消毒箱7內下側連接有濾網14，消毒箱7左壁上部上下對稱連接有固定塊3，上下兩側的固定塊3內側開有第二凹槽4，消毒箱7左壁設有第二擋板5，第二擋板5上下兩處位于第二凹槽4內，第二擋板5處于第二通孔8左方。

消毒機構2包括有消毒液箱201、水泵202、第一密封圈203、硬水管204、出液管205和第二閥門206，工作臺1底部連接有消毒液箱201，消毒液箱201內底部右側安裝有水泵202，水泵202上連接有硬水管204，硬水管204上套有第一密封圈203，第一密封圈203安裝在消毒液箱201右壁下部，硬水管204穿過第一通孔6，消毒液箱201左側上部與消毒箱7左側下部之間連接有出液管205，出液管205上設有第二閥門206。

驅動機構9包括有第一連接桿91、第一電機92、環形滑軌93、滑塊94和第二連接桿96，消毒箱7頂部左側連接有第一連接桿91，第一連接桿91上安裝有第一電機92，消毒箱7頂部連接有環形滑軌93，環形滑軌93上左右兩側均滑動式連接有滑塊94，滑塊94底部均連接有第二連接桿96，消毒箱7頂部開有小孔95，第二連接桿96穿過小孔95，第二連接桿96底端連接有網框10。

還包括有第一軸承座15、平皮帶16、第二電機17、轉輪18、皮帶輪19、第二密封圈20、第一轉桿21和桿子22，消毒箱7后壁下部右側安裝有第二電機17，消毒箱7內后壁下部左側連接有第一軸承座15，第一軸承座15與第二電機17的輸出軸上均連接有第一轉桿21，右側的第一轉桿21上套有第二密封圈20，第二密封圈20安裝在消毒箱7后壁下部，第一轉桿21上均連接有皮帶輪19和轉輪18，轉輪18均位于皮帶輪19的后側，左右兩側的皮帶輪19之間繞有平皮帶16，轉輪18上均連接有桿子22。

還包括有第二軸承座23、第二轉桿24和照明燈25，消毒箱7頂部左側連接有第二軸承座23，第二軸承座23上連接有第二轉桿24，第二轉桿24上連接有照明燈25。

還包括有第二固定板26、支桿27和插桿30，第二連接桿96底端與第一電機92的輸出軸底端連接有第二固定板26，第二固定板26上開有第四通孔31，第二固定板26中部開有第三凹槽29，網框10頂部中間連接有支桿27，支桿27位于第三凹槽29內，支桿27上開有第三通孔28，第四通孔31與第三通孔28處于同一水平線上，第三通孔28內設有插桿30，插桿30穿過第三通孔28和第四通孔31。

還包括有加液管32、第一閥門33和橡膠墊34，消毒液箱201左壁上側連接有加液管32，加液管32位于出液管205的正下方，加液管32上設有第一閥門33，工作臺1底端均粘接有橡膠墊34。

消毒箱7材料為不銹鋼。

工作臺1材料為q235鋼。

連桿材料為優質鋼材，表面覆蓋鋅層。

工作原理：當使用人員對餐具進行消毒使用本裝置時，使用人員首先將第二擋板5從后往前在第二凹槽4內取出，再通過第二通孔8來打開第一擋板11，將餐具放進網框10內，再關閉第一擋板11，因?yàn)橄鹉z塊13與第一凹槽12相互配合使得第一擋板11不輕易被打開，然后將第二擋板5從前往后塞入進第二凹槽4內，堵塞住第二通孔8，達到能夠在密閉的情況下來進行消毒餐具的目的。然后通過消毒機構2來往消毒箱7內注入消毒液進行浸泡消毒，同時啟用驅動機構9帶動網框10轉動，網框10帶動餐具轉動，使得消毒液與網框10內的餐具能夠更好的接觸，因?yàn)橛袨V網14的作用，可對網框10內的餐具進行消毒的過程中，防止雜質落入到消毒箱7內底部，堵塞住出液管205的目的，當消毒完成之后，先將第二擋板5從后往前在第二凹槽4內取出，再通過第二通孔8來打開第一擋板11，將消毒完成的餐具從網框10內取下之后，關閉第一擋板11，將第二擋板5從前往后塞入進第二凹槽4內即可。

因?yàn)橄緳C(jī)構2包括有消毒液箱201、水泵202、第一密封圈203、硬水管204、出液管205和第二閥門206，工作臺1底部連接有消毒液箱201，消毒液箱201內底部右側安裝有水泵202，水泵202上連接有硬水管204，硬水管204上套有第一密封圈203，第一密封圈203安裝在消毒液箱201右壁下部，硬水管204末端穿過第一通孔6，消毒液箱201左側上部與消毒箱7左側下部之間連接有出液管205，出液管205上設有第二閥門206。當使用人員放置好餐具到網框10內之后，通過控制氣泵工作，氣泵則會將消毒液箱201內的消毒液通過硬水管204注入到消毒箱7內，達到對餐具進行浸泡消毒的目的，消毒完成之后，使用人員通過打開第二閥門206，讓消毒箱7內消毒完成之后余留下的消毒液能夠通過出液管205進入到消毒液箱201內，達到能夠循環利用不造成消毒液浪費的目的，當消毒箱7內消毒完成之后余留下的消毒液全部通過出液管205進入到消毒液箱201內之后，關閉第二閥門206。

因?yàn)轵?qū)動機構9包括有第一連接桿91、第一電機92、環形滑軌93、滑塊94和第二連接桿96，消毒箱7頂部左側連接有第一連接桿91，第一連接桿91上安裝有第一電機92，消毒箱7頂部連接有環形滑軌93，環形滑軌93上左右兩側均滑動式連接有滑塊94，滑塊94底部均連接有第二連接桿96，消毒箱7頂部開有小孔95，第二連接桿96穿過小孔95，第二連接桿96底端連接有網框10。使用人員需要轉動網框10時啟用第一電機92，從而第一電機92帶動網框10轉動，需要取出餐具時關閉第一電機92轉動，第一電機92的設置可以帶動網框10進行穩定并且快速的轉動，網框10帶動餐具轉動有利于消毒液與餐具的接觸，從而使得餐具消毒速度增快。

因?yàn)檫€包括有第一軸承座15、平皮帶16、第二電機17、轉輪18、皮帶輪19、第二密封圈20、第一轉桿21和桿子22，消毒箱7后壁下部右側安裝有第二電機17，消毒箱7內后壁下部左側連接有第一軸承座15，第一軸承座15與第二電機17的輸出軸上均連接有第一轉桿21，右側的第一轉桿21上套有第二密封圈20，第二密封圈20安裝在消毒箱7后壁下部，第一轉桿21上均連接有皮帶輪19和轉輪18，轉輪18均位于皮帶輪19的后側，左右兩側的皮帶輪19之間繞有平皮帶16，轉輪18上均連接有桿子22。使用人員啟用第二電機17，第二電機17帶動右側的第一轉桿21轉動，右側的第一轉桿21帶動右側的轉輪18與右側的皮帶輪19轉動，右側的轉輪18帶動右側的桿子22轉動，右側的皮帶輪19通過平皮帶16使得左側的皮帶輪19轉動，左側的皮帶輪19帶動左側的第一轉桿21轉動，左側的第一轉桿21帶動左側的轉輪18轉動，左側的轉輪18帶動左側的桿子22轉動，第二電機17不停的轉動使得左右兩側的桿子22不停的轉動，左右兩側的桿子22不停的轉動使得消毒液不斷地被拍打于餐具表面上，從而有利于消毒液能更全面的與餐具進行接觸，使得餐具消毒的徹底，當消毒完成之后，控制第二電機17停止工作。

因?yàn)檫€包括有第二軸承座23、第二轉桿24和照明燈25，消毒箱7頂部左側連接有第二軸承座23，第二軸承座23上連接有第二轉桿24，第二轉桿24上連接有照明燈25，因?yàn)橛姓彰鳠?5的作用，可讓使用人員更清晰的來操作本設備，通過第二轉桿24可調節照明燈25照亮的角度，提高本設備的實用性。

因?yàn)檫€包括有第二固定板26、支桿27和插桿30，第二連接桿96底端與第一電機92的輸出軸底端連接有第二固定板26，第二固定板26上開有第四通孔31，第二固定板26中部開有第三凹槽29，網框10頂部中間連接有支桿27，支桿27位于第三凹槽29內，支桿27上開有第三通孔28，第四通孔31與第三通孔28處于同一水平線上，第三通孔28內設有插桿30，插桿30穿過第三通孔28和第四通孔31。使用人員可以將網框10安裝與取下，在需要取下網框10時，使用人員可以將插桿30拔出第三通孔28與第四通孔31，支桿27與第二固定板26即可分離，從而將網框10進行分離，需要安裝上網框10時，使用人員可以將支桿27對準第三凹槽29內，再把插桿30插入第三通孔28與第四通孔31即可將支桿27與第二固定板26穩穩的鎖住，網框10的取下與安裝有利于網框10在使用壞之后方便維修與更換。

因?yàn)檫€包括有加液管32、第一閥門33和橡膠墊34，消毒液箱201左壁上側連接有加液管32，加液管32位于出液管205的正下方，加液管32上設有第一閥門33，工作臺1底端均粘接有橡膠墊34，消毒液箱201內的消毒液不夠用時，使用人員可以打開第一閥門33，將消毒液從加液管32進行補給，之后再關閉第一閥門33，橡膠墊34的設置有利于工作臺1底端不會被磨損壞，延長工作臺1的使用壽命。

因?yàn)橄鞠?材料為不銹鋼，不銹鋼耐腐蝕性和耐酸性強，使消毒箱7的使用壽命更長。

因?yàn)楣ぷ髋_(tái)1材料為q235鋼，q235鋼硬度高且不容易變形，使工作臺1的使用壽命更長。

因?yàn)檫B桿為優質鋼材，表面覆蓋鋅層，使得連桿不易腐蝕，提高連桿使用壽命。

以上所述實施例僅表達了本發明的優選實施方式，其描述較為具體和詳細，但并不能因此而理解為對本發明專利范圍的限制。應當指出的是，對于本領域的普通技術人員來說，在不脫離本發明構思的前提下，還可以做出若干變形、改進及替代，這些都屬于本發明的保護范圍。因此，本發明專利的保護范圍應以所附權利要求為準。
