本發明涉及康復器械技術領域，尤其涉及一種運動康復器械。

背景技術：

開展康復訓練時，治療師借助于一定的器械對患者作手法訓練，或是治療師指導、幫助患者利用器械進行訓練，這些器械就叫康復訓練器械，多數由鋼材、木材、塑料等制作而成，病床是供病人休息的地方，為了方便對病人做康復訓練，在病床上安裝了康復器械，而目前的康復機械活動方式單一，對病人的鍛煉的方式單一，無法對病人進行充分的活動，使病人的康復效果有所減少。

技術實現要素：

基于背景技術存在的技術問題，本發明提出了一種運動康復器械，具有活動方式多樣化，可對病人進行充分活動，增加了康復效果的特點，解決活動方式單一，無法對病人進行充分活動，減少康復效果的問題。

本發明提供如下技術方案：一種運動康復器械，包括固定板，所述固定板的左側固定連接有第一支撐板，所述第一支撐板內腔的底部固定連接有電機，所述電機的轉軸固定連接有螺紋桿，所述螺紋桿的表面套設有螺紋套，所述螺紋套的頂部固定連接有第二支撐板，所述第二支撐板的頂部貫穿第一支撐板并延伸至第一支撐板的外部，所述第二支撐板右側的頂部開設有第一凹槽，所述第一凹槽的內部固定連接有第一電動伸縮桿，所述第一電動伸縮桿的右側固定連接有第三支撐板，所述第三支撐板遠離第一電動伸縮桿的一端貫穿第一凹槽并延伸至第二支撐板的外部，所述第三支撐板的表面開設有第二凹槽，所述第二凹槽內腔的左側固定連接有第二電動伸縮桿，所述第二電動伸縮桿的右側固定連接有第一固定塊，所述第一固定塊的底部固定連接有第三電動伸縮桿，所述第三支撐板的底部開設有第三凹槽，且第三凹槽與第二凹槽連通，所述第三電動伸縮桿的底部依次貫穿第二凹槽和第三凹槽并延伸至第三支撐板的外部固定連接有連接塊，所述連接塊底部的前端和后端均固定連接有連接桿，所述連接桿的底部固定連接有第二固定塊，所述固定板頂部的左側固定連接有第三固定塊，所述第三固定塊的頂部開設有與第二固定塊配合使用的第四凹槽，所述固定板前端和后端的右側均固定連接有第一連接板，所述第一連接板的頂部開設有第五凹槽，所述第五凹槽內壁的右側通過轉軸活動連接有第二連接板，所述第五凹槽內腔底部的左側固定連接有第四電動伸縮桿，所述第四電動伸縮桿的頂部與第二連接板固定連接，所述固定板的右側固定連接有第四支撐板，所述第四支撐板右側的頂部固定連接有控制器，所述控制器分別與電機、第一電動伸縮桿、第二電動伸縮桿、第三電動伸縮桿和第四電動伸縮桿電性連接。

優選的，所述固定板底部的兩側均固定連接有支撐腿，所述支撐腿的底部固定連接有防滑墊。

優選的，所述螺紋套兩側的底部均固定連接有滑桿，所述第一支撐板內腔的兩側均開設有與滑桿配合使用的第一滑槽，所述第一滑槽與滑桿滑動連接。

優選的，所述第三支撐板表面的頂部開設有第二滑槽，且第二滑槽與第二凹槽連通，所述第二滑槽的內部滑動連接有滑塊，所述滑塊的底部與第一固定塊固定連接。

優選的，所述第二固定塊的頂部開設有第六凹槽，所述第六凹槽內腔底部的兩側均固定連接有彈簧，所述彈簧的頂部固定連接有第四固定塊。

與現有技術相比，本發明的有益效果如下：

1、本發明通過設置第一電動伸縮桿，達到帶動第三支撐板移動的效果，通過第二固定塊，達到放置病人腳部的效果，通過第二電動伸縮桿，達到帶動第二固定塊前后移動的效果，通過第三電動伸縮桿，達到帶動第二固定塊上下移動的效果，通過第二連接板，達到放置病人手部的效果，通過第四電動伸縮桿，達到帶動第二連接板移動的效果，該康復機械活動方式多樣化，可對病人進行充分的活動，增加了康復的效果。

2、本發明通過電機、螺紋桿和螺紋套，達到帶動第二支撐板移動的效果，方便對第二固定塊的高度進行調節，方便病人使用，通過滑桿和第一滑槽，達到輔助螺紋套移動的效果，避免螺紋套出現自轉的狀況，通過第二滑槽和滑塊，方便第一固定塊進行移動，避免第一固定塊出現掉落的狀況，通過第三凹槽，方便第三電動伸縮桿進行移動，避免第三電動伸縮桿出現無法移動的狀況，通過支撐腿，達到對固定板支撐的效果，通過防滑墊，避免支撐腿出現滑動的狀況，通過第三固定塊和第四凹槽，達到對第二固定塊收納的效果，避免第二固定塊在不使用時出現損壞的狀況，通過彈簧和第四固定塊，方便使用者將腳部放置在第二固定塊上，增加了舒適性。

附圖說明

圖1為本發明提出的一種示意圖；

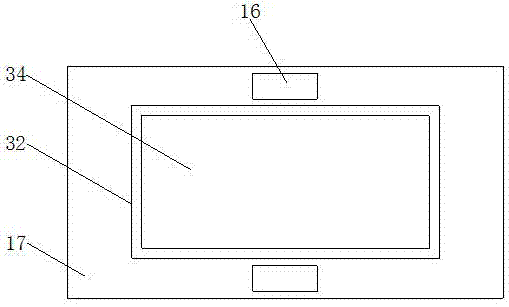

圖2為本發明第二固定塊的俯視圖；

圖3為本發明固定板的俯視圖；

圖4為本發明a-a的局部結構放大示意圖；

圖5為本發明b-b的局部結構放大示意圖。

圖中：1固定板、2第一支撐板、3電機、4螺紋桿、5螺紋套、6第二支撐板、7第一凹槽、8第一電動伸縮桿、9第三支撐板、10第二凹槽、11第二電動伸縮桿、12第一固定塊、13第三電動伸縮桿、14第三凹槽、15連接塊、16連接桿、17第二固定塊、18第三固定塊、19第四凹槽、20第一連接板、21第五凹槽、22第二連接板、23第四電動伸縮桿、24第四支撐板、25控制器、26支撐腿、27防滑墊、28滑桿、29第一滑槽、30第二滑槽、31滑塊、32第六凹槽、33彈簧、34第四固定塊。

具體實施方式

下面將結合本發明實施例中的附圖，對本發明實施例中的技術方案進行清楚、完整地描述，顯然，所描述的實施例僅僅是本發明一部分實施例，而不是全部的實施例。基于本發明中的實施例，本領域普通技術人員在沒有做出創造性勞動前提下所獲得的所有其他實施例，都屬于本發明保護的范圍。

請參閱圖1-5，一種運動康復器械，包括固定板1，固定板1底部的兩側均固定連接有支撐腿26，支撐腿26的底部固定連接有防滑墊27，通過支撐腿26，達到對固定板1支撐的效果，通過防滑墊27，避免支撐腿26出現滑動的狀況，固定板1的左側固定連接有第一支撐板2，第一支撐板2內腔的底部固定連接有電機3，電機3的轉軸固定連接有螺紋桿4，螺紋桿4的表面套設有螺紋套5，通過電機3、螺紋桿4和螺紋套5，達到帶動第二支撐板6移動的效果，方便對第二固定塊17的高度進行調節，方便病人使用，螺紋套5兩側的底部均固定連接有滑桿28，第一支撐板2內腔的兩側均開設有與滑桿28配合使用的第一滑槽29，第一滑槽29與滑桿28滑動連接，通過滑桿28和第一滑槽29，達到輔助螺紋套5移動的效果，避免螺紋套5出現自轉的狀況，螺紋套5的頂部固定連接有第二支撐板6，第二支撐板6的頂部貫穿第一支撐板2并延伸至第一支撐板2的外部，第二支撐板6右側的頂部開設有第一凹槽7，第一凹槽7的內部固定連接有第一電動伸縮桿8，第一電動伸縮桿8的右側固定連接有第三支撐板9，第三支撐板9表面的頂部開設有第二滑槽30，且第二滑槽30與第二凹槽10連通，第二滑槽30的內部滑動連接有滑塊31，滑塊31的底部與第一固定塊12固定連接，通過第二滑槽30和滑塊31，方便第一固定塊12進行移動，避免第一固定塊12出現掉落的狀況，第三支撐板9遠離第一電動伸縮桿8的一端貫穿第一凹槽7并延伸至第二支撐板6的外部，第三支撐板9的表面開設有第二凹槽10，第二凹槽10內腔的左側固定連接有第二電動伸縮桿11，第二電動伸縮桿11的右側固定連接有第一固定塊12，第一固定塊12的底部固定連接有第三電動伸縮桿13，第三支撐板9的底部開設有第三凹槽14，通過第三凹槽14，方便第三電動伸縮桿13進行移動，避免第三電動伸縮桿13出現無法移動的狀況，且第三凹槽14與第二凹槽10連通，第三電動伸縮桿13的底部依次貫穿第二凹槽10和第三凹槽14并延伸至第三支撐板9的外部固定連接有連接塊15，連接塊15底部的前端和后端均固定連接有連接桿16，連接桿16的底部固定連接有第二固定塊17，第二固定塊17的頂部開設有第六凹槽32，第六凹槽32內腔底部的兩側均固定連接有彈簧33，彈簧33的頂部固定連接有第四固定塊34，通過彈簧33和第四固定塊34，方便使用者將腳部放置在第二固定塊17上，增加了舒適性，固定板1頂部的左側固定連接有第三固定塊18，第三固定塊18的頂部開設有與第二固定塊17配合使用的第四凹槽19，通過第三固定塊18和第四凹槽19，達到對第二固定塊17收納的效果，避免第二固定塊17在不使用時出現損壞的狀況，固定板1前端和后端的右側均固定連接有第一連接板20，第一連接板20的頂部開設有第五凹槽21，第五凹槽21內壁的右側通過轉軸活動連接有第二連接板22，第五凹槽21內腔底部的左側固定連接有第四電動伸縮桿23，第四電動伸縮桿23的頂部與第二連接板22固定連接，固定板1的右側固定連接有第四支撐板24，第四支撐板24右側的頂部固定連接有控制器25，控制器25分別與電機3、第一電動伸縮桿8、第二電動伸縮桿11、第三電動伸縮桿13和第四電動伸縮桿23電性連接，通過設置第一電動伸縮桿8，達到帶動第三支撐板9移動的效果，通過第二固定塊17，達到放置病人腳部的效果，通過第二電動伸縮桿11，達到帶動第二固定塊17前后移動的效果，通過第三電動伸縮桿13，達到帶動第二固定塊17上下移動的效果，通過第二連接板22，達到放置病人手部的效果，通過第四電動伸縮桿23，達到帶動第二連接板22移動的效果，該康復機械活動方式多樣化，可對病人進行充分的活動，增加了康復的效果。

使用時，控制器25控制電機3運行，電機3通過螺紋桿4帶動螺紋套5移動，螺紋套5帶動第二支撐板6移動，第一電動伸縮桿8帶動第三支撐板9移動，方便不同的患者將腳部放置在第二固定塊17上，控制器25控制第二電動伸縮桿11運行，第二電動伸縮桿11通過第一固定塊12帶動第三電動伸縮桿13和第二固定塊17移動，可對患者腳部進行前后訓練，控制器25控制第三電動伸縮桿13帶動第二固定塊17移動，可對患者腳部進行上下訓練，使用者將手部放置在第二連接板22上，控制器25控制第四電動伸縮桿23運行，第四電動伸縮桿23帶動第二連接板22移動，可對患者的手部進行訓練。

綜上所述：該運動康復器械，通過固定板1、第一支撐板2、第三支撐板9、第二電動伸縮桿11、第三電動伸縮桿13、第二固定塊17、第三固定塊18、第二連接板22和第四電動伸縮桿23的配合，解決活動方式單一，無法對病人進行充分活動，減少康復效果的問題。

盡管已經示出和描述了本發明的實施例，對于本領域的普通技術人員而言，可以理解在不脫離本發明的原理和精神的情況下可以對這些實施例進行多種變化、修改、替換和變型，本發明的范圍由所附權利要求及其等同物限定。
