本發明涉及醫療器械技術領域，具體為一種放射科兒童用檢查防護固定裝置。

背景技術：

由于兒童年齡小，生性好動，同時對新事物會有恐懼感，因此醫院放射科在給兒童做放射檢查時，需要有專門的醫護人員或者兒童父母協助固定兒童，如此費時費力，也給醫護人員的工作帶來了不便，其次，在醫院醫學影像科給兒童病人做x光檢查時其頭部和性腺組織暴露在射線范圍內，由于這些部位對射線非常敏感沒有很好的得到保護對兒童成長十分不利容易造成不良后果。

技術實現要素：

本發明要解決的技術問題是克服現有的缺陷，提供一種放射科兒童用檢查防護固定裝置，本放射科兒童用檢查防護固定裝置可以有效防止兒童在做放射檢查時亂動而導致檢查不能順利進行，同時在頭部和胯部設置有屏蔽罩，有效防止兒童的頭部和性腺組織暴露在x射線下，保護了兒童的敏感部位，可以有效解決背景技術中的問題。

為實現上述目的，本發明提供如下技術方案：一種放射科兒童用檢查防護固定裝置，包括床板，所述床板下表面的四角處均設置有支腿，四條支腿的下端均設置有萬向輪，所述床板上表面的左端部設置有充氣頭枕和充氣裝置，充氣裝置的充氣通道與充氣頭枕的進氣口連接，充氣頭枕的側面上設置有排氣口，床板的左端通過第二鉸鏈轉動連接有頭部屏蔽罩，頭部屏蔽罩位于充氣頭枕的正上方，床板的中部設置有腰墊，腰墊的左端兩旁的床板上設置有束臂帶，腰墊的右端兩旁的床板上設置有束腰帶，床板上中部偏右位置設置有胯部屏蔽罩，所述胯部屏蔽罩通過設置在底部側面上的第一鉸鏈與床板轉動連接，床板的右部設置有束腿帶。

作為本發明的一種優選技術方案，所述頭部屏蔽罩和胯部屏蔽罩的內部均襯有鉛板，頭部屏蔽罩呈倒u形，胯部屏蔽罩的形狀與內褲相似均設置有兩個小孔和一個大孔。

作為本發明的一種優選技術方案，所述束臂帶、束腿帶和束腰帶的中部均斷開并設置有魔術貼。

作為本發明的一種優選技術方案，所述充氣裝置包括充氣筒，所述充氣筒的內部設置有活塞，活塞的弧形側面上設置有兩道弧形凹槽，兩道弧形凹槽內均設置有橡膠圈，活塞的上表面的中心處設置有連接柱，所述連接柱的上端貫穿充氣筒的上頂板并設置有按鈕，連接柱的外部套有第一彈簧，所述第一彈簧的上端部固定在充氣筒的內部的上頂面，第一彈簧的下端部與活塞的上表面連接，充氣筒的右端設置有進氣通道和充氣通道，進氣通道內設置有單向進氣閥。

作為本發明的一種優選技術方案，所述充氣通道包括管壁，所述管壁的內壁上設置有一圈凸起，管壁的內部設置一固定片，固定片的右側面上安裝有第二彈簧，第二彈簧的右端與擋塊連接，擋塊與管壁的內壁上設置的凸起接觸。

與現有技術相比，本發明的有益效果是：本放射科兒童用檢查防護固定裝置在兒童的手臂、腰部和腿部設置有束縛帶，有效防止兒童在做放射檢查時亂動而導致檢查不能順利進行，束縛帶使用魔術貼連接，便于解開和束縛，提高醫務人員的工作效率，同時在頭部和胯部設置有內含鉛板的屏蔽罩，有效防止兒童的頭部和性腺組織暴露在x射線下，保護了兒童的敏感部位。

附圖說明

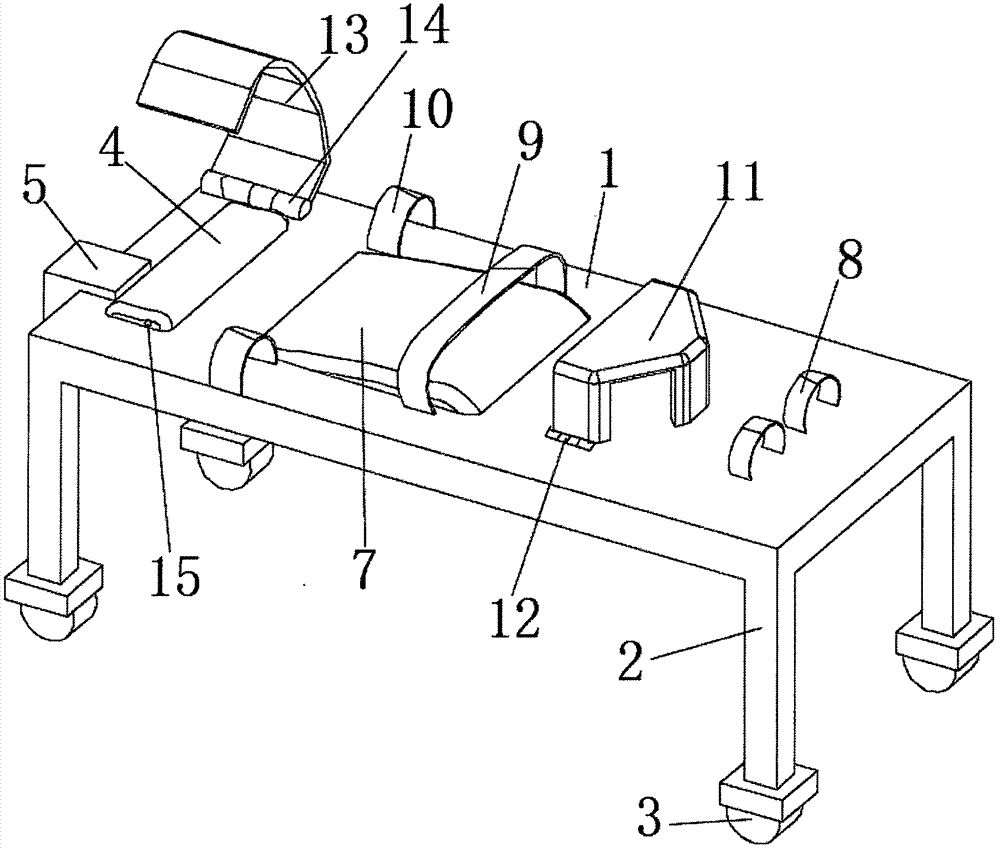

圖1為本發明結構示意圖；

圖2為本發明充氣裝置結構示意圖。

圖中：1床板、2支腿、3萬向輪、4充氣頭枕、5充氣裝置、51充氣筒、52活塞、53連接柱、54第一彈簧、55按鈕、6充氣通道、61管壁、62擋塊、63第二彈簧、64固定片、7腰墊、8束腿帶、9束腰帶、10束臂帶、11胯部屏蔽罩、12第一鉸鏈、13頭部屏蔽罩、14第二鉸鏈、15排氣口。

具體實施方式

下面將結合本發明實施例中的附圖，對本發明實施例中的技術方案進行清楚、完整地描述，顯然，所描述的實施例僅僅是本發明一部分實施例，而不是全部的實施例。基于本發明中的實施例，本領域普通技術人員在沒有做出創造性勞動前提下所獲得的所有其他實施例，都屬于本發明保護的范圍。

請參閱圖1-2，本發明提供一種技術方案：一種放射科兒童用檢查防護固定裝置，包括床板1，床板1下表面的四角處均設置有支腿2，四條支腿2的下端均設置有萬向輪3，萬向輪3方便床板1的移動，床板1上表面的左端部設置有充氣頭枕4和充氣裝置5，充氣裝置5可為充氣頭枕4充氣，以調節充氣頭枕4的高度，以適應不同兒童的習慣，提高兒童的舒適性，充氣裝置5包括充氣筒51，充氣筒51的內部設置有活塞52，活塞52的弧形側面上設置有兩道弧形凹槽，兩道弧形凹槽內均設置有橡膠圈，橡膠圈用于提高活塞52的密封性，活塞52的上表面的中心處設置有連接柱53，連接柱53的上端貫穿充氣筒51的上頂板并設置有按鈕55，連接柱53的外部套有第一彈簧54，第一彈簧54的上端部固定在充氣筒51的內部的上頂面，第一彈簧54的下端部與活塞52的上表面連接，按下按鈕55，第一彈簧54被拉伸，活塞52下移將充氣筒51內的空氣通過充氣通道口6排出從而進入充氣頭枕4中，實現充氣目的，松開按鈕55，活塞52在第一彈簧54的作用下上升，吸入氣體，為下一次充氣做準備，兩道弧形凹槽內均設置有橡膠圈，橡膠圈用于提高活塞52的密封性，充氣筒51的右端設置有進氣通道和充氣通道6，進氣通道內設置有單向進氣閥，充氣裝置5的充氣通道6與充氣頭枕4的進氣口連接，充氣通道6包括管壁61，管壁61的內壁上設置有一圈凸起，管壁61的內部設置一固定片64，固定片64的右側面上安裝有第二彈簧63，第二彈簧63的右端與擋塊62連接，擋塊62與管壁61的內壁上設置的凸起接觸，當充氣裝置5為充氣頭枕4充氣時，擋塊62被氣流頂開，氣體進入充氣頭枕4，當充氣裝置5吸氣時，擋塊62在第二彈簧63的作用下抵住管壁61的內壁上設置的凸起，防止充氣頭枕4內部的氣體外泄到充氣筒51中，充氣頭枕4的側面上設置有排氣口15，當需要降低充氣頭枕4的高度時，可通過排氣口15排出氣體，達到降低充氣頭枕4高度的目的，床板1的左端通過第二鉸鏈14轉動連接有頭部屏蔽罩13，兒童躺上床板1前，掀開頭部屏蔽罩13，待兒童躺下后，將頭部屏蔽罩13蓋上，覆蓋住兒童的頭部，頭部屏蔽罩13的內部襯有鉛板，頭部屏蔽罩13呈倒u形且位于充氣頭枕4的正上方，鉛板能有效的阻擋x射線，使之不會穿過兒童的頭部，起到保護兒童敏感部位的作用，床板1的中部設置有腰墊7，腰墊7為兒童的腰部做支撐，提高兒童的舒適度，腰墊7的左端兩旁的床板1上設置有束臂帶10，腰墊7的右端兩旁的床板1上設置有束腰帶9，床板1上中部偏右位置設置有胯部屏蔽罩11，胯部屏蔽罩11通過設置在底部側面上的第一鉸鏈12與床板1轉動連接，兒童躺上床板1前，掀開胯部屏蔽罩11，待兒童躺下后，將胯部屏蔽罩11蓋上，覆蓋住兒童的胯部，胯部屏蔽罩11的內部襯有鉛板，鉛板能有效的阻擋x射線，使之不會穿過兒童的胯部，起到保護兒童的性腺的作用，胯部屏蔽罩11的形狀與內褲相似均設置有兩個小孔和一個大孔，床板1的右部設置有束腿帶8，束臂帶10、束腿帶8和束腰帶9的中部均斷開并設置有魔術貼，束臂帶10、束腿帶8和束腰帶9分別束縛住兒童的手、腳和腰，有效防止兒童淘氣亂動而導致檢查不能順利進行，使用魔術貼連接的束臂帶10、束腿帶8和束腰帶9在解開和扣緊時都非常方便快捷。

在使用時：充氣裝置5可為充氣頭枕4充氣，以調節充氣頭枕4的高度，以適應不同兒童的習慣，提高兒童的舒適性，腰墊7為兒童的腰部做支撐，提高兒童的舒適度，兒童躺上床板1前，掀開頭部屏蔽罩13，待兒童躺下后，將頭部屏蔽罩13蓋上，覆蓋住兒童的頭部，將胯部屏蔽罩11蓋上，覆蓋住兒童的胯部，鉛板能有效的阻擋x射線，使之不會穿過兒童的頭部，起到保護兒童敏感部位的作用，束臂帶10、束腿帶8和束腰帶9分別束縛住兒童的手、腳和腰，有效防止兒童淘氣亂動而導致檢查不能順利進行，使用魔術貼連接的束臂帶10、束腿帶8和束腰帶9在解開和扣緊時都非常方便快捷。

本放射科兒童用檢查防護固定裝置在兒童的手臂、腰部和腿部設置有束縛帶，有效防止兒童在做放射檢查時亂動而導致檢查不能順利進行，束縛帶使用魔術貼連接，便于解開和束縛，提高醫務人員的工作效率，同時在頭部和胯部設置有內含鉛板的屏蔽罩，有效防止兒童的頭部和性腺組織暴露在x射線下，保護了兒童的敏感部位。

盡管已經示出和描述了本發明的實施例，對于本領域的普通技術人員而言，可以理解在不脫離本發明的原理和精神的情況下可以對這些實施例進行多種變化、修改、替換和變型，本發明的范圍由所附權利要求及其等同物限定。
