本發明涉及牙齒矯正,尤其涉及一種附件組件以及殼狀牙科器械。

背景技術：

1、以高分子材料制成的殼狀牙科器械由于具有美觀、便捷、利于清潔等優點，因此，越來越受歡迎。在利用殼狀牙科器械進行牙齒正畸治療時，通常需要一系列逐次的殼狀牙科器械，每個殼狀牙科器械具有容納牙齒的空腔，空腔的幾何形態與該矯治步所希望達到的牙齒布局基本匹配。

2、通常，在很多情況下，單純依靠殼狀牙科器械本身難以保證對牙齒施加大小和方向適宜的矯治力，因此，為了實現如牽引等功能，目前的殼狀牙科器械可包括矯治器本體以及設置于矯治器本體的附件組件，附件組件可安裝附件。但是，目前矯治過程中為了安裝附件需要較多的矯治步以安裝不同的附件或者需要頻繁更換殼狀牙科器械。

技術實現思路

1、本發明的目的在于提供一種附件組件以及殼狀牙科器械，其附件安裝座可以同時安裝兩個附件。

2、為實現上述發明目的，本發明一實施方式提供一種附件組件，包括附件安裝座，所述附件安裝座在周向面上交錯設置有第一附件安裝部和第二附件安裝部，所述第一附件安裝部用于安裝第一附件，所述第二附件安裝部用于安裝第二附件，所述第一附件和所述第二附件可同時安裝于所述附件安裝座。

3、作為本發明一實施方式的進一步改進，所述附件安裝座包括頂面、與所述頂面相對的底面、設置于所述頂面和底面之間的分隔面，以及連接所述頂面和所述底面的周向面，所述周向面包括連接所述頂面與所述分隔面的第一周向面和連接所述底面與所述分隔面的第二周向面，所述第一附件安裝部包括設置于所述第一周向面的第一安裝口，所述第二附件安裝部包括設置于所述第二軸向面的第二安裝口。

4、作為本發明一實施方式的進一步改進，所述第一附件安裝部包括沿周向并列設置的至少兩個第一安裝口，所述第一附件可拆卸的安裝于任意一個所述第一安裝口，所述附件安裝座內設置有限位部用于限制所述附件沿軸向和徑向移動。

5、作為本發明一實施方式的進一步改進，所述第二附件安裝部包括沿周向并列設置的至少兩個第二安裝口，所述第二附件可拆卸的固定安裝于任意一個所述第二安裝口。

6、作為本發明一實施方式的進一步改進，所述第二安裝口包括兩對貫穿所述第二周向面的第二安裝口，兩對所述第二安裝口呈十字形，所述底面和所述分隔面用于限制所述第二附件沿軸向移動。

7、作為本發明一實施方式的進一步改進，所述頂面和所述分隔面之間具有與所述第一安裝口連通的中空部分形成所述限位部，所述第一附件包括與所述限位部配合的配合部，所述頂面和所述分隔面用于限制所述配合部沿軸向移動。

8、作為本發明一實施方式的進一步改進，所述附件安裝座沿周向間隔設置有若干安裝壁，任意相鄰的兩個所述安裝壁之間形成所述第一安裝口，所述安裝壁的內側端部圍繞所述中空部分，所述第一附件安裝于所述附件安裝座時，所述安裝壁的內側端部抵接所述配合部以限制所述配合部徑向移動。

9、作為本發明一實施方式的進一步改進，所述第一附件安裝于所述第一安裝口時，所述配合部與所述限位部過盈配合，所述配合部和/或所述限位部發生彈性形變。

10、作為本發明一實施方式的進一步改進，所述配合部和所述限位部中的一個的硬度高于另一個的硬度。

11、作為本發明一實施方式的進一步改進，所述配合部的最大寬度大于所述第一安裝口的寬度，所述配合部可發生彈性形變以穿過所述第一安裝口與所述限位部配合。

12、作為本發明一實施方式的進一步改進，所述配合部的截面包括兩段對稱的凹弧以及連接兩段所述凹弧的凸弧，兩段所述凹弧之間的距離自遠離所述凸弧一側向靠近所述凸弧一側增大，所述第一附件安裝于所述附件安裝底座時，所述凸弧與所述安裝壁的內側端部接觸，所述凹弧之間的最小距離小于所述第一安裝口的寬度，凸弧的弦長大于所述第一安裝口的寬度。

13、作為本發明一實施方式的進一步改進，所述第一安裝口遠離所述限位部的端部截面呈梯形，靠近所述限位部一側的寬度小于遠離限位部一側的寬度。

14、作為本發明一實施方式的進一步改進，所述第一安裝口的數量為偶數，且所述第一安裝口兩兩共線，共線的兩個第一安裝口的安裝壁的內側端部分別抵接于所述凸弧以及兩段所述凹弧。

15、作為本發明一實施方式的進一步改進，所述附件安裝座內沿周向間隔設置有六個安裝壁，任意兩個對稱的所述安裝壁的端部之間的距離小于所述凸弧的弦長，當所述第一附件安裝至第一安裝口時，安裝所述第一附件的第一安裝口的安裝壁的內側端部抵接所述凸弧對應的凸弧面，其相對的第一安裝口的安裝壁的內側端部抵接所述凹弧對應的凹弧面，其他安裝壁抵接所述凹弧面與所述凸弧面的連接處。

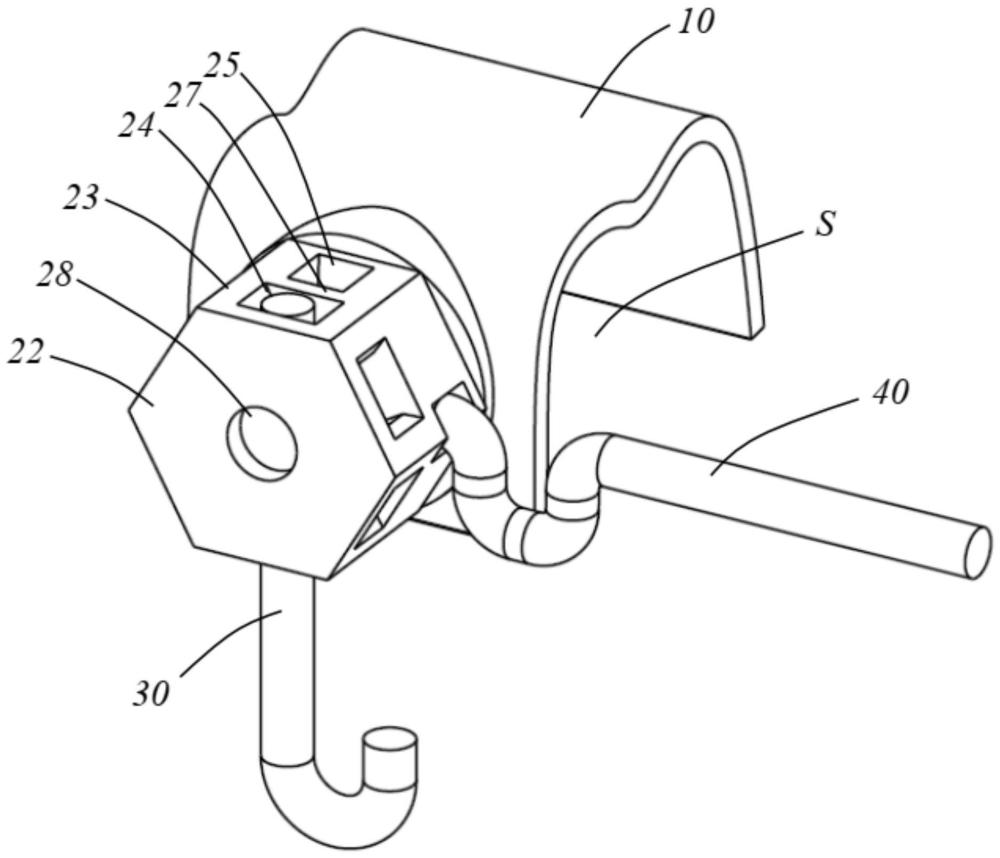

16、作為本發明一實施方式的進一步改進，所述附件安裝座的外輪廓為六棱柱，所述六棱柱的六個側面形成所述周向面，所述六個側面中每個側面均開設有所述第一安裝口，所述安裝壁的截面為軸對稱的六邊形。作為本發明一實施方式的進一步改進，所述第二安裝口包括兩對貫穿所述第二周向面的第二安裝口，兩對所述第二安裝口呈十字形，其中一對所述第二安裝口與一對所述第一安裝口沿軸向并列設置，另一對所述第二安裝口穿過所述附件安裝座的棱邊。

17、作為本發明一實施方式的進一步改進，所述第一附件和所述第二附件為兩類附件。

18、作為本發明一實施方式的進一步改進，所述第一附件為牽引鉤。

19、作為本發明一實施方式的進一步改進，所述第二附件為弓絲類附件。

20、作為本發明一實施方式的進一步改進，所述弓絲類附件包括腭珠訓練器、舌刺、舌柵、擴弓輔弓中的至少一種。

21、為實現上述發明目的，本發明一實施方式還提供一種殼狀牙科器械，其包括殼狀主體，所述殼狀主體具有用于容納牙齒的空腔，所述殼狀牙科器械還包括上述任一實施方式所述的附件組件，殼狀主體上設置有所述附件安裝座。

22、作為本發明一實施方式的進一步改進，所述殼狀主體具有附件安裝區，所述附件安裝區具有結合面，所述附件安裝座的底面與所述結合面粘接或者焊接結合。

23、本發明提供的附件組件以及殼狀牙科器械，其附件安裝座可同時安裝兩個附件，且可為兩個附件均提供多種工作形態，可以適應更多的矯治需求和治療計劃。

技術特征：

1.一種附件組件，包括附件安裝座，其特征在于，所述附件安裝座在周向面上交錯設置有第一附件安裝部和第二附件安裝部，所述第一附件安裝部用于安裝第一附件，所述第二附件安裝部用于安裝第二附件，所述第一附件和所述第二附件可同時安裝于所述附件安裝座。

2.如權利要求1所述的附件組件，其特征在于，所述附件安裝座包括頂面、與所述頂面相對的底面、設置于所述頂面和底面之間的分隔面，以及連接所述頂面和所述底面的周向面，所述周向面包括連接所述頂面與所述分隔面的第一周向面和連接所述底面與所述分隔面的第二周向面，所述第一附件安裝部包括設置于所述第一周向面的第一安裝口，所述第二附件安裝部包括設置于所述第二周向面的第二安裝口。

3.如權利要求2所述的附件組件，其特征在于，所述第一附件安裝部包括沿周向并列設置的至少兩個第一安裝口，所述第一附件可拆卸的安裝于任意一個所述第一安裝口，所述附件安裝座內設置有限位部用于限制所述附件沿軸向和徑向移動。

4.如權利要求2所述的附件組件，其特征在于，所述第二附件安裝部包括沿周向并列設置的至少兩個第二安裝口，所述第二附件可拆卸的固定安裝于任意一個所述第二安裝口。

5.如權利要求4所述的附件組件，其特征在于，所述第二安裝口包括兩對貫穿所述第二周向面的第二安裝口，兩對所述第二安裝口呈十字形，所述底面和所述分隔面用于限制所述第二附件沿軸向移動。

6.如權利要求3所述的附件組件，其特征在于，所述頂面和所述分隔面之間具有與所述第一安裝口連通的中空部分形成所述限位部，所述第一附件包括與所述限位部配合的配合部，所述頂面和所述分隔面用于限制所述配合部沿軸向移動。

7.如權利要求6所述的附件組件，其特征在于，所述附件安裝座沿周向間隔設置有若干安裝壁，任意相鄰的兩個所述安裝壁之間形成所述第一安裝口，所述安裝壁的內側端部圍繞所述中空部分，所述限位部包括所述安裝壁的內側端部，所述第一附件安裝于所述附件安裝座時，所述安裝壁的內側端部抵接所述配合部以限制所述配合部徑向移動。

8.如權利要求7所述的附件組件，其特征在于，所述第一附件安裝于所述第一安裝口時，所述配合部與所述限位部過盈配合，所述配合部和/或所述限位部發生彈性形變。

9.如權利要求8所述的附件組件，其特征在于，所述配合部和所述限位部中的一個的硬度高于另一個的硬度。

10.如權利要求8所述的附件組件，其特征在于，所述配合部的最大寬度大于所述第一安裝口的寬度，所述配合部可發生彈性形變以穿過所述第一安裝口與所述限位部配合。

11.如權利要求10所述的附件組件，其特征在于，所述配合部包括底面、與底面相對的頂面以及連接所述頂面和所述底面的側面，所述配合部的側面包括兩段對稱的凹弧面以及連接兩段所述凹弧面的凸弧面，兩段所述凹弧面之間的距離自遠離所述凸弧面一側向靠近所述凸弧面一側增大，所述第一附件安裝于所述附件安裝底座時，所述凸弧面與所述安裝壁的內側端部接觸，所述凹弧面之間的最小距離小于所述第一安裝口的寬度，凸弧面的凸弧的弦長大于所述第一安裝口的寬度。

12.如權利要求11所述的附件組件，其特征在于，所述第一安裝口遠離所述限位部的端部截面呈梯形，靠近所述限位部一側的寬度小于遠離限位部一側的寬度。

13.如權利要求11所述的附件組件，其特征在于，所述第一安裝口的數量為偶數，且所述第一安裝口兩兩共線，共線的兩個第一安裝口的安裝壁的內側端部分別抵接于所述凸弧面以及兩段所述凹弧面。

14.如權利要求13所述的附件組件，其特征在于，所述附件安裝座內沿周向間隔設置有六個安裝壁，任意兩個對稱的所述安裝壁的端部之間的距離小于所述凸弧的弦長，當所述第一附件安裝至第一安裝口時，安裝所述第一附件的第一安裝口的安裝壁的內側端部抵接所述凸弧面，其相對的第一安裝口的安裝壁的內側端部抵接所述凹弧面，其他安裝壁抵接所述凹弧面與所述凸弧面的連接處。

15.如權利要求14所述的附件組件，其特征在于，所述附件安裝座的外輪廓為六棱柱，所述六棱柱的六個側面形成所述周向面，所述六個側面中每個側面均開設有所述第一安裝口，所述安裝壁的截面為軸對稱的六邊形。

16.如權利要求15所述的附件組件，其特征在于，所述第二安裝口包括兩對貫穿所述第二周向面的第二安裝口，兩對所述第二安裝口呈十字形，其中一對所述第二安裝口與一對所述第一安裝口沿軸向并列設置，另一對所述第二安裝口穿過所述附件安裝座的棱邊。

17.如權利要求2所述的附件組件，其特征在于，所述第一附件和所述第二附件為兩類附件。

18.如權利要求17所述的附件組件，其特征在于，所述第一附件為牽引鉤。

19.如權利要求17所述的附件組件，其特征在于，所述第二附件為弓絲類附件。

20.如權利要求19所述的附件組件，其特征在于，所述弓絲類附件包括腭珠訓練器、舌刺、舌柵、擴弓輔弓中的至少一種。

21.一種殼狀牙科器械，包括殼狀主體，所述殼狀主體具有用于容納牙齒的空腔，其特征在于，還包括如權利要求1-20任意一項所述附件組件，所述殼狀主體設置有所述附件安裝座。

22.如權利要求21所述的殼狀牙科器械，其特征在于，所述殼狀主體具有附件安裝區，所述附件安裝區具有結合面，所述附件安裝座的底面與所述結合面粘接或者焊接結合。

技術總結
本發明提供一種附件組件和殼狀牙科器械。其中，附件組件包括附件安裝座，所述附件安裝座在周向面上交錯設置有第一附件安裝部和第二附件安裝部，所述第一附件安裝部用于安裝第一附件，所述第二附件安裝部用于安裝第二附件，所述第一附件和所述第二附件可同時安裝于所述附件安裝座。

技術研發人員：李俊生,鄭軼刊,王猛
受保護的技術使用者：無錫時代天使醫療器械科技有限公司
技術研發日：
技術公布日：2025/4/24
