本技術涉及醫療器械，具體為一種便于調節的病床。

背景技術：

1、病床一般指護理床，是根據病人的治療需要和臥床生活習性,而設計的帶有家屬可以陪護，具有多項護理功能和操作按鈕，病床也可稱為醫療床、護理床等，是病人在休養時使用的病床，主要使用場合有各大醫院、鄉鎮衛生院、社區衛生服務中心等。病床是病人住院期間使用的工具。

2、現有的一種便于調節的病床，一般可以調節高度和病床的寬度，但是未設置可以調節病床傾斜角度的裝置，不便輔助病人翻身，在病人需要翻身時，則需要通過陪護人員借助相應的工具來輔助病人翻身，操作不便，因此提出了一種新的便于調節的病床。

技術實現思路

1、本實用新型的目的在于提供一種便于調節的病床，具有可以調節病床的傾斜角度，從而方便輔助病人翻身的特點。

2、本實用新型的目的在于提供一種便于調節的病床，包括支撐架，所述支撐架的上端面開設有矩形槽，所述矩形槽的內部設置有兩個相對分布的支撐板，兩個所述支撐板的左右兩端均固定連接有轉軸,所述轉軸的另一端與矩形槽內部的左右兩端通過軸承活動連接；

3、所述支撐架的左右兩端均固定連接有橫板，兩個所述橫板的上端面均設置有齒條，兩個所述齒條的上端面均嚙合連接有齒輪，位于左端齒輪的右端面貫穿支撐架并與前端的轉軸固定連接，位于右端齒輪左端面貫穿支撐架并與后端的轉軸固定連接。

4、為了便于驅動兩個齒條移動，作為本實用新型的一種便于調節的病床優選的，兩個所述橫板的上端面均固定連接有豎板,兩個所述豎板相背的一面均安裝有第一氣缸，兩個所述第一氣缸分別貫穿兩個豎板并分別與兩個齒條固定連接。

5、為了便于驅動兩個擋板上下移動，作為本實用新型的一種便于調節的病床優選的，所述支撐架的下端面安裝有第二氣缸，所述第二氣缸的輸出端固定連接有條形板，所述條形板的上端面固定連接有兩個對稱分布的擋板。

6、為了防止病人跌落，作為本實用新型的一種便于調節的病床優選的，兩個所述擋板分別位于支撐架的前后兩端。

7、為了便于調節多個氣缸工作，作為本實用新型的一種便于調節的病床優選的，所述支撐架的前端面安裝有控制器

8、為了增加支撐架的穩定性，作為本實用新型的一種便于調節的病床優選的，所述支撐架的下端面固定連接有多個分布均勻的支撐腳。

9、與現有技術相比，本實用新型的有益效果如下：

10、本實用新型通過兩個支撐板來對病號進行支撐，通過控制兩個支撐板的傾斜角度來輔助病人翻身，從而達到可以調節病床的傾斜角度，方便輔助病人翻身的目的。

技術特征：

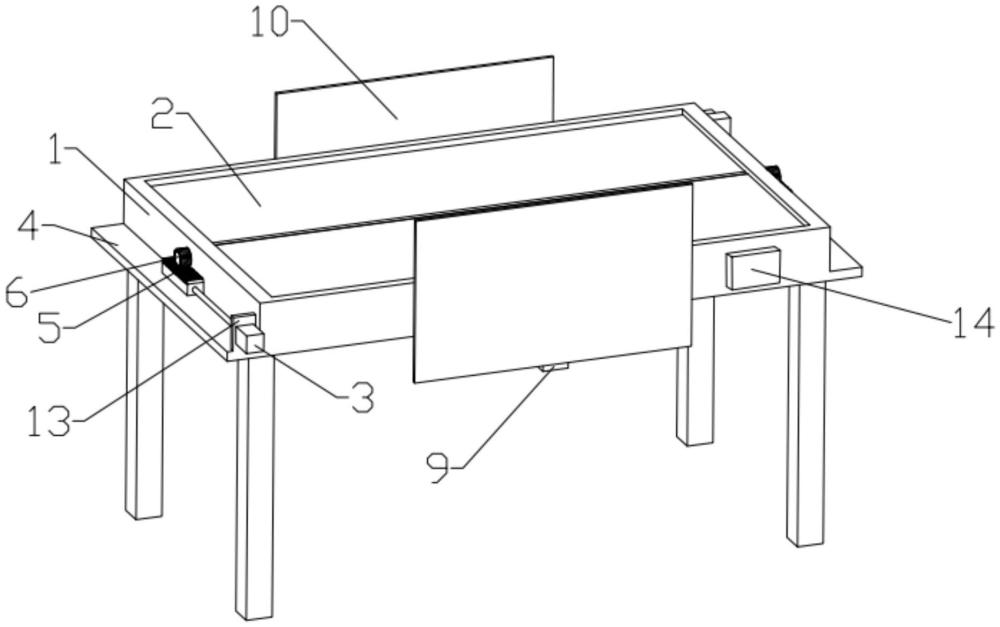

1.一種便于調節的病床，包括支撐架(1)，其特征在于：所述支撐架(1)的上端面開設有矩形槽(7)，所述矩形槽(7)的內部設置有兩個相對分布的支撐板(2)，兩個所述支撐板(2)的左右兩端均固定連接有轉軸(12),所述轉軸(12)的另一端與矩形槽(7)內部的左右兩端通過軸承活動連接；

2.根據權利要求1所述的一種便于調節的病床，其特征在于：兩個所述橫板(4)的上端面均固定連接有豎板(13),兩個所述豎板(13)相背的一面均安裝有第一氣缸(3)，兩個所述第一氣缸(3)分別貫穿兩個豎板(13)并分別與兩個齒條(5)固定連接。

3.根據權利要求1所述的一種便于調節的病床，其特征在于：所述支撐架(1)的下端面安裝有第二氣缸(8)，所述第二氣缸(8)的輸出端固定連接有條形板(9)，所述條形板(9)的上端面固定連接有兩個對稱分布的擋板(10)。

4.根據權利要求3所述的一種便于調節的病床，其特征在于：兩個所述擋板(10)分別位于支撐架(1)的前后兩端。

5.根據權利要求1所述的一種便于調節的病床，其特征在于：所述支撐架(1)的前端面安裝有控制器(14)。

6.根據權利要求1所述的一種便于調節的病床，其特征在于：所述支撐架(1)的下端面固定連接有多個分布均勻的支撐腳(11)。

技術總結
本技術涉及醫療器械技術領域，具體為一種便于調節的病床，包括支撐架，所述支撐架的上端面開設有矩形槽，所述矩形槽的內部設置有兩個相對分布的支撐板，兩個所述支撐板的左右兩端均固定連接有轉軸,所述轉軸的另一端與矩形槽內部的左右兩端通過軸承活動連接，所述支撐架的左右兩端均固定連接有橫板，兩個所述橫板的上端面均有齒條，兩個所述齒條的上端面均嚙合連接有齒輪，位于左端齒輪的右端面貫穿支撐架并與前端的轉軸固定連接，通過兩個支撐板來對病號進行支撐，通過控制兩個支撐板的傾斜角度來輔助病人翻身，從而達到可以調節病床的傾斜角度，方便輔助病人翻身的目的。
