本披露內容總體上涉及注射器，并且更具體地涉及用于與注射器結合使用的針頭護罩。

背景技術：

1、注射器可以包含藥物并且包括用于將藥物遞送到例如患者體內的針頭?？梢蕴峁┽橆^護罩以維持針頭的無菌性，保護針頭免受損壞，和/或降低意外針頭刺傷的可能性。為了將針頭護罩固定到注射器上，針頭護罩可以被設計成與注射器通過摩擦聯接。在使用注射器來遞送藥物之前，可能需要從注射器移除針頭護罩。在至少一些情況下，注射器與針頭護罩之間的接口可以對施加來將針頭護罩從注射器移除的力產生實質性阻力。

2、為了移除針頭護罩，使用者可以抓住針頭護罩并且用他們的手將其拉出和/或采用針頭護罩移除器。某些針頭護罩移除器抓住針頭護罩的端部，并且針頭護罩移除器可以供使用者抓握。

技術實現思路

1、本文披露了一種注射器組件。該注射器組件包括：注射器，該注射器具有筒體和布置在注射器的遠端處的針座；以及針頭護罩，該針頭護罩包括內表面和用于接納針座的腔體。當針頭護罩布置在注射器上時，針頭護罩的內表面接合針座的外表面以在其間形成密封接口并且可移除地聯接針座和針頭護罩。在一些示例中，該密封接口包括至少一個異型特征，該至少一個異型特征被配置成限制或減小從注射器移除針頭護罩所需的力的量。

2、在一些變體中，至少一個異型特征由針座限定。在一些此類變體中，至少一個異型特征包括限定在針座表面中的至少一個環形凹槽和/或至少一個環形脊。替代性地，在其他變體中，至少一個異型特征包括由針座表面限定的多個凹坑和/或多個突起。

3、在其他變體中，至少一個異型表面由針頭護罩限定。例如，至少一個異型特征可以包括由針頭護罩表面限定的至少一個環形凹槽和/或至少一個環形脊。替代性地，至少一個異型表面包括由針頭護罩表面限定的多個凹坑和/或多個突起。

4、本文另外披露了一種摩擦減小的針頭護罩，該針頭護罩包括具有近端和遠端的本體。針頭護罩進一步包括內表面，該內表面限定腔體并且被配置成接觸注射器的外表面以可移除地聯接針頭護罩和注射器。針頭護罩還包括孔口，該孔口形成在本體的近端中并且與腔體連通。另外地，內表面包括至少一個異型特征，該至少一個異型特征被配置成限制或減小從注射器移除針頭護罩所需的力的量。

5、在一些變體中，腔體的孔口是圓形孔口，并且腔體限定了錐形腔體部分和布置在孔口與錐形腔體部分之間的圓柱形摩擦部分。另外地，針頭護罩表面和至少一個異型特征可以布置在腔體的圓柱形摩擦部分中。例如，至少一個異型特征包括至少一個環形凹槽和/或至少一個環形脊。替代性地，至少一個異型特征包括多個凹坑和/或多個突起。在一些示例中，多個凹坑和/或多個突起均勻分布或不均勻分布。

6、本文還披露了一種注射器，該注射器包括具有近端和遠端的筒體。注射器進一步包括針座，該針座布置在筒體的遠端處并且包括外表面，該外表面被配置成接觸針頭護罩的內表面以可移除地聯接針頭護罩和注射器。另外地，針座的外表面包括至少一個異型特征，該至少一個異型特征被配置成限制或減小針座的外表面與針頭護罩的內表面接觸的表面積。

7、在一些變體中，針座進一步包括布置在針座的遠端上的注射器球形體。在一些此類變體中，注射器球形體限定第一半徑，并且針座頸部限定第二半徑，該第一半徑大于該第二半徑。

8、在其他變體中，至少一個異型特征布置在注射器球形體上。例如，至少一個異型特征可以包括環形凹槽。替代性地，至少一個異型特征可以包括多個凹坑和/或多個突起。在一些此類示例中，多個凹坑和/或多個突起均勻分布或不均勻分布。

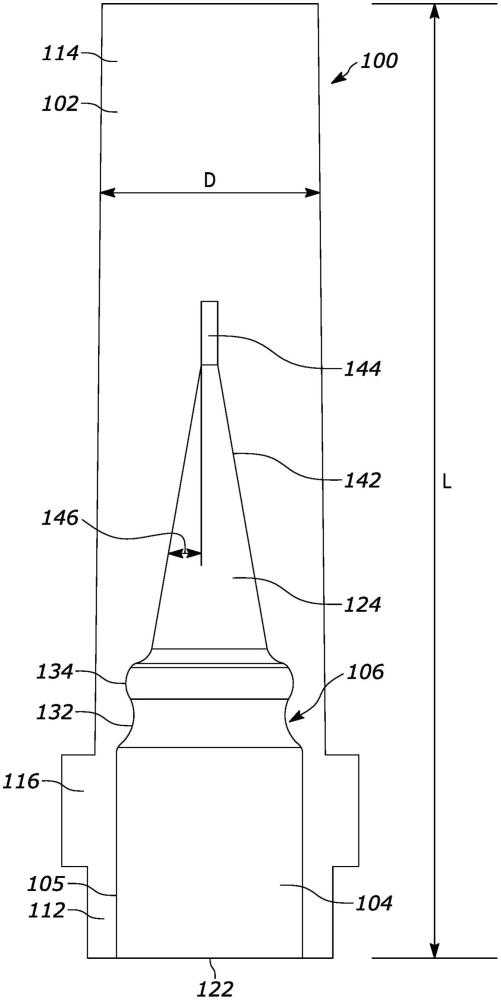

9、本文進一步披露了一種摩擦減小的針頭護罩，該針頭護罩包括具有近端和遠端的長形本體，該長形本體由針頭護罩材料構成。另外地，摩擦減小的針頭護罩包括限定在針頭護罩的近端中的孔口。進一步地，摩擦減小的針頭護罩可以包括腔體，該腔體布置在針頭護罩中的從孔口向遠側延伸，腔體由長形本體的壁部分限定，該壁部分限定了用于在使用期間抵靠注射器的針座密封的針頭護罩表面。針頭護罩材料可以包括硬度大于約50肖氏a的材料。

10、在一些變體中，孔口是圓形孔口，并且腔體包括錐形部分和布置在錐形部分與孔口之間的圓柱形部分，圓柱形部分的至少一部分限定針頭護罩表面。另外地，在一些示例中，在施加到長形本體上的在大約0n至大約10n的范圍內拉伸載荷下，針頭護罩表面保持基本上恒定的直徑。

技術特征：

1.一種注射器組件，包括：

2.如權利要求1所述的注射器組件，其中，所述至少一個異型特征由所述針座限定。

3.如權利要求1至2中任一項所述的注射器組件，其中，所述至少一個異型特征包括限定在所述針座表面中的至少一個環形凹槽和/或至少一個環形脊。

4.如權利要求1至2中任一項所述的注射器組件，其中，所述至少一個異型特征包括由所述針座表面限定的多個凹坑和/或多個突起。

5.如權利要求1所述的注射器組件，其中，所述至少一個異型表面由所述針頭護罩限定。

6.如權利要求1或5所述的注射器組件，其中，所述至少一個異型特征包括由所述針頭護罩表面限定的至少一個環形凹槽和/或至少一個環形脊。

7.如權利要求1或5所述的注射器組件，其中，所述至少一個異型表面包括由所述針頭護罩表面限定的多個凹坑和/或多個突起。

8.一種針頭護罩，包括：

9.如權利要求8所述的針頭護罩，其中，所述腔體的孔口是圓形孔口，并且所述腔體包括錐形腔體部分和布置在所述孔口與所述錐形腔體部分之間的圓柱形摩擦部分。

10.如權利要求9所述的針頭護罩，其中，所述針頭護罩表面和至少一個異型特征布置在所述腔體的圓柱形摩擦部分中。

11.如權利要求8至10中任一項所述的針頭護罩，其中，所述至少一個異型特征包括至少一個環形凹槽和/或至少一個環形脊。

12.如權利要求8至10中任一項所述的針頭護罩，其中，所述至少一個異型特征包括多個凹坑和/或多個突起。

13.如權利要求12所述的針頭護罩，其中，所述多個凹坑和/或多個突起均勻分布或不均勻分布。

14.一種注射器，包括：

15.如權利要求14所述的注射器，其中，所述針座的遠端包括注射器球形體，所述注射器球形體限定第一半徑，并且針座頸部限定第二半徑，所述第一半徑大于所述第二半徑。

16.如權利要求15所述的注射器，其中，所述注射器球形體包括所述至少一個異型特征。

17.如權利要求15至16中任一項所述的注射器，其中，所述至少一個異型特征包括環形凹槽。

18.如權利要求15至16中任一項所述的注射器，其中，所述至少一個異型特征包括多個凹坑和/或多個突起。

19.如權利要求18所述的注射器，其中，所述多個凹坑和/或所述多個突起均勻分布或不均勻分布。

20.一種針頭護罩，包括：

21.如權利要求20所述的針頭護罩，其中，所述孔口是圓形孔口，并且所述腔體包括錐形部分和布置在所述錐形部分與所述孔口之間的圓柱形部分，所述圓柱形部分的至少一部分限定所述針頭護罩表面。

22.如權利要求20或21所述的針頭護罩，其中，在施加到所述長形本體上的在大約0n至大約10n的范圍內的拉伸載荷下，所述針頭護罩表面至少保持基本恒定的直徑。

技術總結
一種注射器組件包括：注射器，該注射器具有筒體和布置在注射器遠端的針座；以及針頭護罩，該針頭護罩包括內表面和用于接納針座的腔體。當針頭護罩布置在注射器上時，針頭護罩的內表面接合針座的外表面以在其間形成密封接口并且可移除地聯接針座和針頭護罩。在一些示例中，該密封接口包括至少一個異型特征，該至少一個異型特征被配置成限制或減小從注射器移除針頭護罩所需的力的量。

技術研發人員：R·W·斯威夫特,J·納卡穆拉,M·E·阿克斯,J·奧利瓦斯
受保護的技術使用者：美國安進公司
技術研發日：
技術公布日：2025/4/24
