本發明屬于心肺復蘇輔助裝置，尤其是涉及一種用于心肺復蘇的腹部加壓裝置。

背景技術：

1、心肺復蘇是一項至關重要的急救措施，當一個人的心臟驟停時，大腦及其他重要器官的血液供應將中斷，導致各臟器生理功能迅速衰竭。在這種情況下，立即進行心肺復蘇可為進一步的治療和搶救爭取寶貴的時間，起到挽救生命的作用。心肺復蘇通過胸外按壓和人工呼吸來維持心肺功能，為患者重新建立有氧血液循環，以保障重要臟器的供血。胸外按壓是心肺復蘇技術的重要操作，根據最新標準指南，胸外按壓通過按壓患者的胸骨中下1/3處兩乳頭連線中點，按壓成人時，要使胸廓下陷5-6cm，速度為每分100-120次。通過外力快速按壓和復位。按壓時保證足夠的按壓深度，以增加胸腔內的壓力來擠壓心臟，從而使心臟內血液流向主動脈，流向其他臟器。復位時，通過胸廓的回彈，使外周的血液回到心臟。周而復始來維持重要臟器的血液供應。

2、然而在按壓胸骨使胸廓下陷的時候，胸腔內壓驟升，除了使心臟向外射血外，還使膈肌迅速下移，使的按壓的部分能量轉換成了推動膈肌運動的力量胸外按壓時膈肌有節律的上下擺動，推動了腹腔內的組織，可見到患者的肚皮有節律的波動。胸外按壓時，胸腔內壓力增大，膈肌下移了，胸腔體積增大，隨之將使胸腔內壓力減少，從而減少了心臟射血能量，膈肌下移影響了胸外按壓的效果。當胸廓回彈復位時，胸腔內壓力減少，外周血液進入心臟。同時膈肌會上抬，也減少了胸腔的負壓，從而影響了外周血液向心臟回流。所以，在心肺復蘇胸外心臟按壓時，如果能夠限制膈肌擺動，將提高按壓時心臟的射血能量以及胸廓回彈時心臟的血液充盈，從而提高胸外按壓時各臟器的灌注壓力，極大的有利于按壓的質量和效果。

技術實現思路

1、本發明的目的是針對上述現有技術存在的不足，提供一種用于心肺復蘇的腹部加壓裝置，它通過持續的、恒定的力量壓迫腹部來限制腹壁及腹內臟器的運動，從而減少心肺復蘇時膈肌的運動，以此來減少胸外按壓時胸腔內壓力的損耗，使得按壓能量能大部分來擠壓心臟及增加胸腔壓力來推動血液循環，提高胸外按壓的質量及效果。

2、為了實現上述目的，本發明所采用的技術方案是：一種用于心肺復蘇的腹部加壓裝置，其包括腹帶，所述腹帶的兩側連接有綁帶，所述腹帶的中部具有貼合人體腹部的加壓塊，所述綁帶與腹帶的連接處設置有恒力彈簧，所述恒力彈簧用以保證加壓塊所施加的壓力是恒定的。在使用中，綁帶兩端可以繞過腹部相互連接，用于固定腹帶和加壓塊；恒力彈簧能夠使壓力不會因?yàn)楦贡诘钠鸱▌?dòng)而使壓力變化，讓加壓塊給與腹部恒定的壓力。

3、所述加壓塊為凸起狀或內凹狀。在使用中，當患者的腹部為膨隆狀態時，可以采用內凹狀的加壓塊；而當患者的腹部為內扁狀態時，可以采用凸起狀的加壓塊。

4、所述加壓塊為凸起狀的結構為：包括上凸起、中凸起及下凸起所構成，上凸起在使用中與腹部肋弓處貼合，中凸起在使用中與腹部貼合，下凸起在使用中與骨盆貼合；上凸起、中凸起及下凸起為一體成型的塊狀結構。在使用時，上凸起在使用中與腹部肋弓處貼合以限制其運動，中凸起在使用中與腹部貼合以限制其運動，下凸起在使用中與骨盆貼合以限制其運動；上凸起與下凸起均為半弧形結構，使得能夠更加全面的壓迫腹部，限制腹部運動。

5、所述加壓塊為內凹狀的結構為：其為吸盤式結構；這種吸盤式結構使用時能夠與腹部膨隆處貼合。

6、還包括底板及定位件，所述底板為硬質材質所制成，所述定位件為底板兩側所開設的若干個定位槽口，所述定位槽口之間具有綁柱，所述綁帶在使用中穿過定位槽口并纏繞在綁柱上，且通過其上的固定件進行與底板進行綁定。

7、所述腹帶上具有可與其分離的側壓塊，所述側壓塊分別位于加壓塊的兩側。

8、所述腹帶與綁帶的連接處具有測力器，所述測力器的一端與腹帶連接，其另一端與恒力彈簧連接，所述恒力彈簧的另一端與綁帶連接；或者，所述測力器的一端與綁帶連接，其另一端連接恒力彈簧，所述恒力彈簧的另一端與腹帶連接；所述測力器用于監測按壓時腹帶拉力的變化。

9、所述側壓塊與腹帶之間通過魔術貼進行粘黏。側壓塊在使用時與腹部側壁貼合，減少胸外按壓時側腹壁的運動。

10、所述定位槽口在兩側各為三個，且與底板的側面距離由近到遠依次分布。這種結構可以滿足不同腹部寬度的患者使用需求。

11、采用上述結構后，本發明和現有技術相比所具有的優點是：本發明在做心肺復蘇時能夠通過腹帶和加壓塊來減少腹壁及腹腔內臟器的運動繼而減少膈肌運動，避免了按壓時能量的過大損耗，讓按壓能量能大部分來提升胸腔壓力和擠壓心臟，提高按壓的質量及效果。而且由于減少了膈肌的運動，使胸腔的容量相對固定，按壓效率提升后，可適當減少胸外按壓的深度，從而可以減少以往按壓時肋骨骨折、胸骨骨折等并發癥的發生。同時，恒力彈簧保證了心肺復蘇時加壓裝置對腹腔加壓的力度是恒定的，避免因?yàn)樾赝獍磯簳r(shí)腹壁起伏對加壓力度造成改變而導致臟器的損傷。

技術特征：

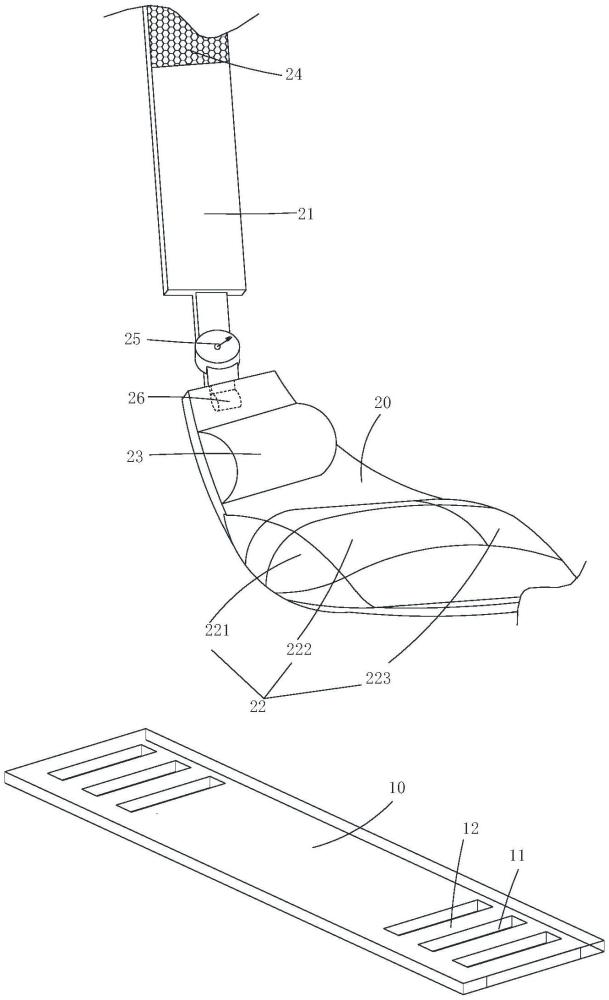

1.一種用于心肺復蘇的腹部加壓裝置，其特征在于：包括腹帶(20)，所述腹帶(20)的兩側連接有綁帶(21)，所述腹帶(20)的中部具有貼合人體腹部的加壓塊(22)，所述綁帶(21)與腹帶(20)的連接處設置有恒力彈簧(26)，所述恒力彈簧(26)用以保證加壓塊(22)所施加的壓力是恒定的。

2.根據權利要求1所述的用于心肺復蘇的腹部加壓裝置，其特征在于：所述加壓塊22為凸起狀或內凹狀。

3.根據權利要求2所述的用于心肺復蘇的腹部加壓裝置，其特征在于：所述加壓塊(22)為凸起狀的結構為：包括上凸起(221)、中凸起(222)及下凸起(223)所構成，所述上凸起(221)在使用中與腹部肋弓處貼合，所述中凸起(222)在使用中與腹部貼合，所述下凸起(223)在使用中與骨盆貼合；所述上凸起(221)、中凸起(222)及下凸起(223)為一體成型的塊狀結構。

4.根據權利要求2所述的用于心肺復蘇的腹部加壓裝置，其特征在于：所述加壓塊(22)為內凹狀的結構為：其為吸盤式結構。

5.根據權利要求1至4任意一項所述的用于心肺復蘇的腹部加壓裝置，其特征在于：還包括底板(10)及定位件，所述底板(10)為硬質材質所制成，所述定位件為底板(10)兩側所開設的若干個定位槽口(11)，所述定位槽口(11)之間具有綁柱(12)，所述綁帶(21)在使用中穿過定位槽口(11)并纏繞在綁柱(12)上，且通過其上的固定件進行與底板(10)進行綁定。

6.根據權利要求5所述的用于心肺復蘇的腹部加壓裝置，其特征在于：所述腹帶(20)上具有可與其分離的側壓塊(23)，所述側壓塊(23)分別位于加壓塊(22)的兩側。

7.根據權利要求6所述的用于心肺復蘇的腹部加壓裝置，其特征在于：所述腹帶(20)與綁帶(21)的連接處具有測力器(25)，所述測力器(25)的一端與腹帶(20)連接，其另一端與恒力彈簧(26)連接，所述恒力彈簧(26)的另一端與綁帶連接；或者，所述測力器(25)的一端與綁帶(21)連接，其另一端連接恒力彈簧(26)，所述恒力彈簧(26)的另一端與腹帶(20)連接。

8.根據權利要求6所述的用于心肺復蘇的腹部加壓裝置，其特征在于：所述側壓塊(23)與腹帶(20)之間通過魔術貼(24)進行粘黏。

9.根據權利要求5所述的用于心肺復蘇的腹部加壓裝置，其特征在于：所述定位槽口(11)在兩側各為三個，且與底板(10)的側面距離由近到遠依次分布。

技術總結
本發明公開了一種用于心肺復蘇的腹部加壓裝置，包括腹帶，所述腹帶的兩側連接有綁帶，所述腹帶的中部具有貼合人體腹部的加壓塊，所述綁帶與腹帶的連接處設置有恒力彈簧，所述恒力彈簧用以保證加壓塊所施加的壓力是恒定的。優點是：本發明通過壓迫腹部來限制腹壁及腹內臟器的運動，從而減少心肺復蘇時膈肌的運動，以此來減少胸外按壓時胸腔內壓力的損耗，使得按壓能量能大部分來擠壓心臟及增加胸腔壓力來推動血液循環，提高胸外按壓的質量及效果。

技術研發人員：林康,林子盛,龍燕
受保護的技術使用者：溫嶺市第一人民醫院
技術研發日：
技術公布日：2025/4/28
