本技術涉及醫療用具領域，尤其涉及一種醫用托盤架。

背景技術：

1、醫用托盤架是醫院常用設備之一，主要用于醫護人員巡查病房、給患者進行注射以及進行手術等情況下使用。

2、現有技術中，如中國專利：cn208785153u的“一種醫用托盤架”，所述托盤架包括底部豎直設置的支架和頂部水平設置的托盤，還包括托盤罩體、收納兜及壓線罩，其中：所述的托盤罩體貼附于所述托盤敞開面上；所述收納兜垂直設置在所述支架的一側且向上開口，該收納兜開口的一側邊和托盤罩體的一側邊相連；所述壓線罩的一側邊和托盤罩體的一側邊相連，該壓線罩覆設在所述托盤罩體的上方。

3、但現有技術中，現有的醫用托盤架在使用過程中，可放置物品的空間有限，在需要進行較多物品放置時，物品無法很好地進行放置，需要額外使用托盤架，占用大量空間，使用較為麻煩。

技術實現思路

1、本實用新型的目的是為了解決現有技術中存在的現有的醫用托盤架在使用過程中，可放置物品的空間有限，在需要進行較多物品放置時，物品無法很好地進行放置，需要額外使用托盤架，占用大量空間，使用較為麻煩的問題，而提出的一種醫用托盤架。

2、為了實現上述目的，本實用新型采用了如下技術方案：一種醫用托盤架，包括支撐板，所述支撐板的底端固定連接有底板，所述支撐板的頂端固定連接有托盤本體，所述支撐板的外壁貫穿設置有連接槽，所述連接槽的內壁兩側均設置有限位插槽，所述限位插槽的內壁活動連接有插板，所述插板的一端固定連接有拓展托盤，所述插板的兩側均設置有限位板，所述限位板的一端與拓展托盤的外壁固定連接。

3、優選的，所述底板的底面四角均活動連接有萬向輪，所述底板的兩側均固定連接有固定環板。

4、優選的，所述固定環板的一端底面固定連接有托桿。

5、優選的，所述支撐板的上部外壁固定連接有推拉桿。

6、優選的，所述托盤本體的兩側外壁固定貫穿設置有滑槽，所述滑槽的內壁活動連接有滑塊。

7、優選的，所述滑塊的頂面和底面均設置有限位槽，所述限位槽的內壁與滑塊的內壁活動連接。

8、優選的，所述滑塊的一側固定連接有卡板。

9、與現有技術相比，本實用新型的優點和積極效果在于，

10、1、本實用新型中，通過利用拓展托盤的插板插入限位插槽內進行連接固定，使得拓展托盤連接在支撐板的一側，便于本實用新型對多個拓展托盤進行連接，從而增大本實用新型的存儲空間，方便了使用者需要放置較多零件時使用。

11、2、本實用新型中，通過利用卡板對易碎瓶類物品的瓶體進行夾持固定，從而使得瓶體在本實用新型移動過程中不易傾倒活動導致破碎，通過限位槽的設置，便于使用者調節移動卡板的位置，方便使用者進行連接使用。

技術特征：

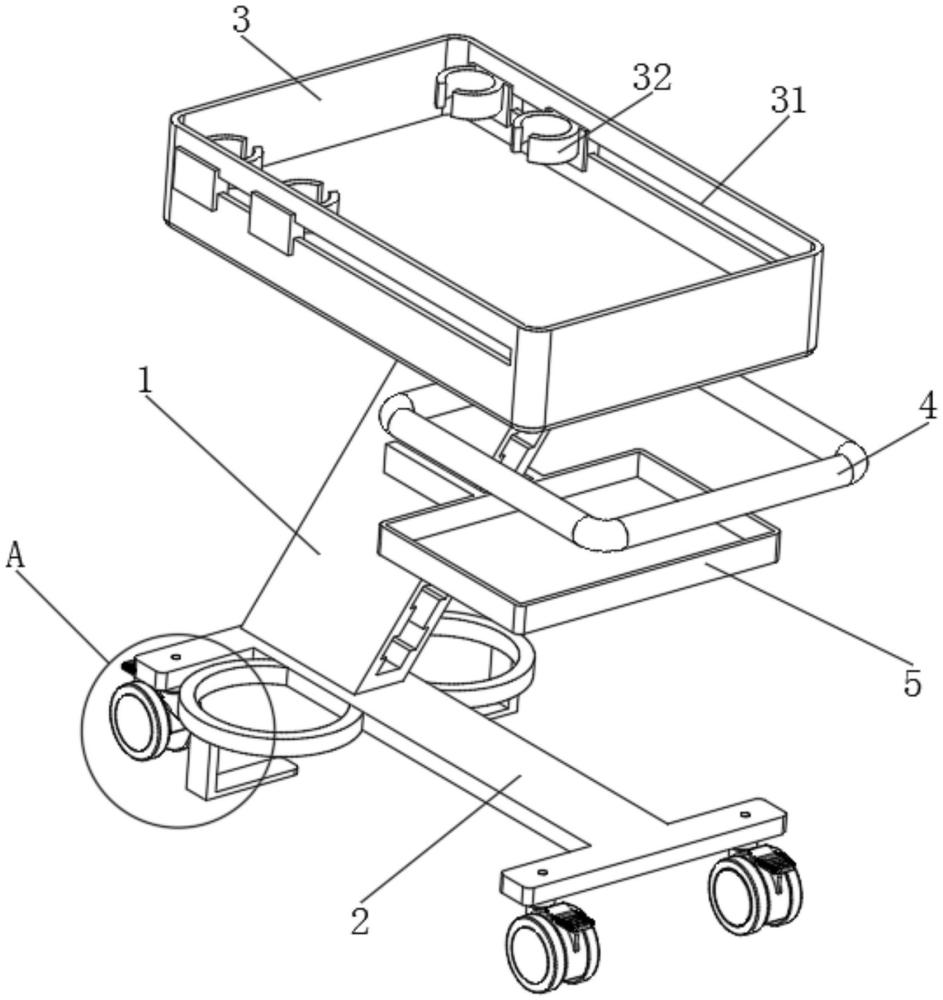

1.一種醫用托盤架，包括支撐板（1），其特征在于：所述支撐板（1）的底端固定連接有底板（2），所述支撐板（1）的頂端固定連接有托盤本體（3），所述支撐板（1）的外壁貫穿設置有連接槽（11），所述連接槽（11）的內壁兩側均設置有限位插槽（12），所述限位插槽（12）的內壁活動連接有插板（51），所述插板（51）的一端固定連接有拓展托盤（5），所述插板（51）的兩側均設置有限位板（52），所述限位板（52）的一端與拓展托盤（5）的外壁固定連接。

2.根據權利要求1所述的一種醫用托盤架，其特征在于：所述底板（2）的底面四角均活動連接有萬向輪（6），所述底板（2）的兩側均固定連接有固定環板（21）。

3.根據權利要求2所述的一種醫用托盤架，其特征在于：所述固定環板（21）的一端底面固定連接有托桿（22）。

4.根據權利要求3所述的一種醫用托盤架，其特征在于：所述支撐板（1）的上部外壁固定連接有推拉桿（4）。

5.根據權利要求1所述的一種醫用托盤架，其特征在于：所述托盤本體（3）的兩側外壁固定貫穿設置有滑槽（31），所述滑槽（31）的內壁活動連接有滑塊（33）。

6.根據權利要求5所述的一種醫用托盤架，其特征在于：所述滑塊（33）的頂面和底面均設置有限位槽（34），所述限位槽（34）的內壁與滑塊（33）的內壁活動連接。

7.根據權利要求5所述的一種醫用托盤架，其特征在于：所述滑塊（33）的一側固定連接有卡板（32）。

技術總結
本技術提供一種醫用托盤架，涉及醫療用具技術領域，包括支撐板，所述支撐板的底端固定連接有底板，所述支撐板的頂端固定連接有托盤本體，所述支撐板的外壁貫穿設置有連接槽，所述連接槽的內壁兩側均設置有限位插槽，所述限位插槽的內壁活動連接有插板，所述插板的一端固定連接有拓展托盤，所述插板的兩側均設置有限位板，所述限位板的一端與拓展托盤的外壁固定連接。本技術通過利用拓展托盤的插板插入限位插槽內進行連接固定，使得拓展托盤連接在支撐板的一側，便于本技術對多個拓展托盤進行連接，從而增大本技術的存儲空間，方便了使用者需要放置較多零件時使用。

技術研發人員：王翠翠
受保護的技術使用者：淄博恒智威通醫療器械科技有限公司
技術研發日：20240807
技術公布日：2025/4/28
