本文所公開的主題的實施方案涉及用于醫學成像系統的纜線，并且更具體地，涉及用于包括c形臺架的醫學成像系統的纜線。

背景技術：

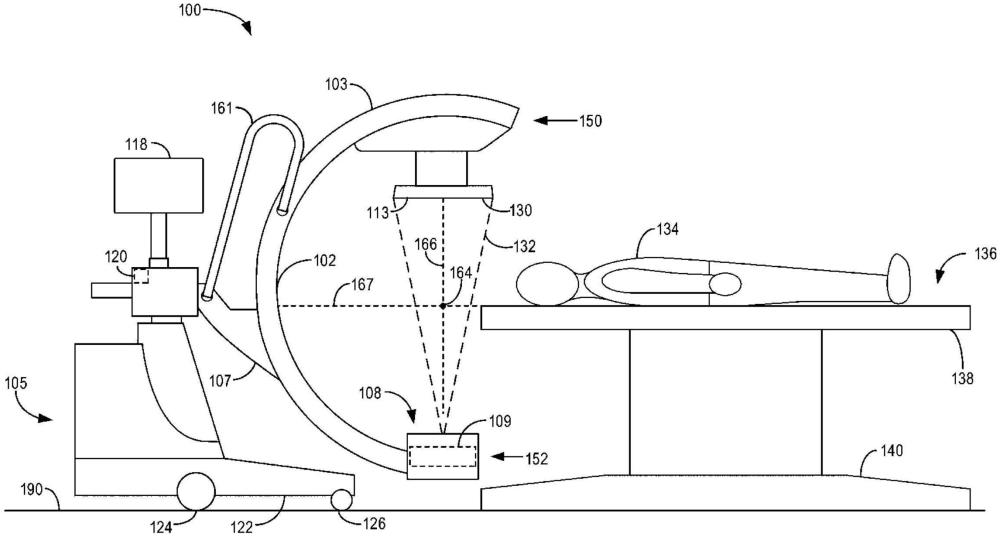

1、放射成像系統可用于各種應用，包括醫療應用和工業應用。在醫療環境中，放射成像系統可提供對患者的組織和骨骼成像的非侵入方式。一些放射成像系統可包括聯接到基座單元的可旋轉彎曲臂，稱為c形弧。c形弧可包括位于一端部處的x射線源和位于另一端部處的檢測器。可在x射線源與檢測器之間提供間隙以接納對象，諸如患者身體的一部分，該對象可利用來自x射線源的輻射進行照射。在照射對象時，x射線輻射穿透對象并由檢測器捕獲。通過穿透放置在源與檢測器之間的對象，x射線使得對象的圖像能夠被采集并被轉送到顯示監視器，其中圖像可稍后被顯示或存儲和取出。

技術實現思路

1、在一個示例中，醫學成像系統包括c形弧以及聯接到c形弧的第一端部的輻射源和聯接到c形弧的第二端部的與輻射源相對的檢測器，其中檢測器被構造成接收來自輻射源的輻射。醫學成像系統還包括被構造成調節c形弧的位置的樞轉臂和經由可旋轉接頭聯接到c形弧和樞轉臂中的每一者的纜線鏈，其中纜線鏈在c形弧的多個位置中的每個位置處從可旋轉接頭中的每一者向上延伸。

2、應當理解，提供上面的簡要描述來以簡化的形式介紹在具體實施方式中進一步描述的精選概念。這并不意味著識別所要求保護的主題的關鍵特征或必要特征，該主題的范圍由具體實施方式后的權利要求書唯一地限定。此外，所要求保護的主題不限于解決上文或本公開的任何部分中提到的任何缺點的具體實施。

技術特征：

1.一種醫學成像系統(200)，所述醫學成像系統包括：

2.根據權利要求1所述的醫學成像系統(200)，其中所述纜線鏈(224)被構造成容納一個或多個纜線(1306)，所述一個或多個纜線(1306)與所述輻射源(204)和/或檢測器(206)電連通。

3.根據權利要求2所述的醫學成像系統(200)，其中所述可旋轉接頭包括c形弧接頭(230)和樞轉臂接頭(232)。

4.根據權利要求3所述的醫學成像系統(200)，其中所述c形弧接頭(230)經由c形弧接頭安裝座(226)聯接到所述c形弧(202)，并且所述樞轉臂接頭(232)經由樞轉臂接頭安裝座(228)聯接到所述樞轉臂(216)。

5.根據權利要求4所述的醫學成像系統(200)，其中所述c形弧接頭(230)能夠相對于所述c形弧接頭安裝座(226)在第一角度范圍內旋轉，所述第一角度范圍由所述c形弧接頭安裝座(226)中的第一狹槽(1234)和所述c形弧接頭(230)的第一限制設備(1010)限定，并且其中所述樞轉臂接頭(232)能夠相對于所述樞轉臂接頭安裝座(228)在第二角度范圍內旋轉，所述第二角度范圍由所述樞轉臂接頭安裝座(228)中的第二狹槽(1128)和所述樞轉臂接頭(232)的第二限制設備(914)限定。

6.根據權利要求5所述的醫學成像系統(200)，其中所述第一角度范圍大于所述第二角度范圍。

7.根據權利要求3所述的醫學成像系統(200)，其中所述c形弧接頭(230)包括限定第一開口的第一環形安裝部分(1003)，并且所述樞轉臂接頭(232)包括限定第二開口(906)的第二環形安裝部分。

8.根據權利要求7所述的醫學成像系統(200)，其中所述c形弧接頭(230)包括位于所述第一開口前方的第一輥(1012)，并且所述樞轉臂接頭(232)包括位于所述第二開口(906)前方的第二輥(904)。

9.根據權利要求8所述的醫學成像系統(200)，其中所述第一輥(1012)被定位成相較于所述第一開口的底部更靠近所述第一開口的頂部，并且所述第二輥(904)被定位成相較于所述第二開口(906)的底部更靠近所述第二開口(906)的頂部。

10.根據權利要求2所述的醫學成像系統(200)，其中所述纜線鏈(224)包括多個鉸接鏈節(1406)，并且其中所述多個鉸接鏈節(1406)中的一個或多個鉸接鏈節(1406)在第一角度方向上具有有限的旋轉。

11.一種纜線管理系統，所述纜線管理系統包括：

12.根據權利要求11所述的系統，其中所述第一接頭(230)包括限定第一開口的第一環形安裝部分(1003)，所述第一開口被構造成容納所述一個或多個電力纜線(1306)，其中所述第一環形安裝部分(1003)包括所述第一限制設備(1010)，其中所述第一接頭安裝座(226)包括具有第一狹槽(1234)的第一唇緣(1228)，并且所述第一限制設備(1010)被構造成在所述第一狹槽(1234)內移動并且經由在所述第一狹槽(1234)的相應邊緣處與所述第一唇緣(1228)接觸來限制所述第一接頭(230)的旋轉。

13.根據權利要求12所述的系統，其中所述第一接頭(230)包括位于所述第一環形安裝部分(1003)前方的第一輥(1012)。

14.根據權利要求11所述的系統，其中所述第一角度范圍不同于所述第二角度范圍。

技術總結
本發明題為“醫學成像系統纜線”。本發明提供了用于醫學成像系統(200)的系統。在一個示例中，醫學成像系統(200)包括C形弧(202)以及聯接到C形弧(202)的第一端部(218)的輻射源(204)和聯接到C形弧的第二端部(220)的與輻射源(204)相對的檢測器(206)，其中檢測器(206)被構造成接收來自輻射源(204)的輻射。醫學成像系統(200)還包括被構造成調節C形弧(202)的位置的樞轉臂(216)和經由可旋轉接頭(230，232)聯接到C形弧(202)和樞轉臂(216)中的每一者的纜線鏈(224)，其中纜線鏈(224)在C形弧(202)的多個位置中的每個位置處從可旋轉接頭(232,230)中的每一者向上延伸。

技術研發人員：卡洛斯·馬丁內斯費雷拉,B·布維爾
受保護的技術使用者：通用電氣精準醫療有限責任公司
技術研發日：
技術公布日：2025/4/28
