本發明涉及一種光學生物量測裝置，特別是涉及一種非侵入式的光學生物量測裝置。

背景技術：

1、近年來，智能型穿戴裝置(例如，智能型手表等)盛行，并可作為非侵入式的光學生物量測裝置以提供使用者各種生理信息(例如：心率、血氧飽和度、血壓、血糖等)。

2、由于穿戴裝置長期穿戴于身上且存在與人體皮膚表層的汗水接觸，故這些接觸區域很可能會變成細菌的溫床。隨著這些接觸區域與人體皮膚的長期摩擦，這些細菌有可能會進入皮膚引發膿腫或疼痛的紅疹等感染。

3、有鑒于此，如何提高穿戴裝置的抗菌能力，屬于業界亟需解決的課題。

技術實現思路

1、本發明目的在于，提高光學生物量測裝置的抗菌能力。本發明通過改進形成的抗菌光學薄膜的工藝，讓抗菌光學薄膜具有周期性的納米結構，以增加抗菌光學薄膜的表面積(即，反應面積)來達到提高抗菌能力的效果。據此，相對于傳統的穿戴裝置，采用本發明的光學生物量測裝置的穿戴裝置可具有較高的抗菌能力。

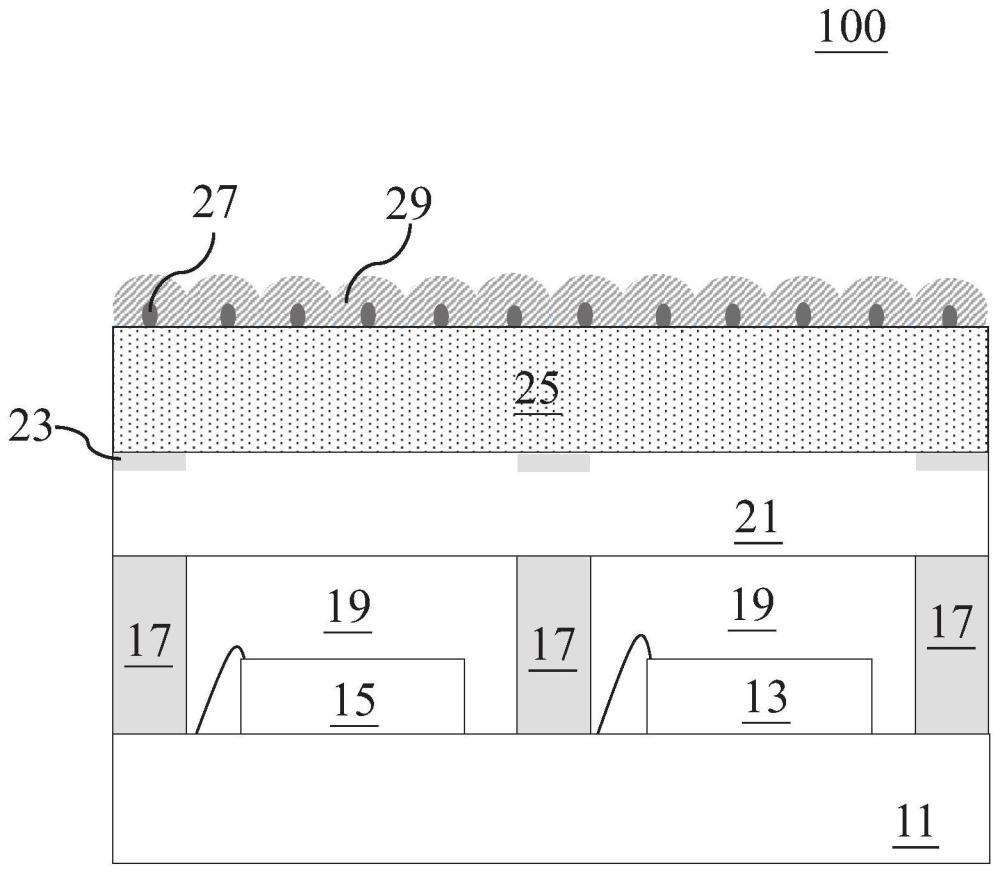

2、為達上述目的，本發明揭示一種光學生物量測裝置，包含：一基板；一光源，設置于該基板上；一光電二極管感測器，設置于該基板上，與該光源呈橫向間隔；多個擋光墻，垂直設置于該基板上，并橫向位于該光源的兩側及該光電二極管感測器的兩側；一封膠層，覆蓋于該光源、該光電二極管感測器及該等擋光墻上；一蓋板，膠合于該封膠層上；多個吸光薄膜，垂直對準該等擋光墻，設置于該蓋板的一上表面的多個蝕刻區域中；一濾光薄膜，設置于該蓋板及該等吸光薄膜上；多個納米金屬粒子，彼此間隔一距離設置于該濾光薄膜上；以及一抗菌光學薄膜，覆蓋于該等納米銀粒子及該濾光薄膜上。

3、于一實現方式中，該等納米金屬粒子為多個納米銀粒子。

4、于一實現方式中，該等納米銀粒子的一面積與該濾光薄膜的一面積的比例小于10％。

5、于一實現方式中，該等納米銀粒子的一粒徑小于5納米。

6、于一實現方式中，該等納米銀粒子彼此間隔的該距離為50nm～100nm。

7、于一實現方式中，該等納米銀粒子是通過于該濾光薄膜上形成一銀膜后，執行一熱退火工藝來形成。

8、于一實現方式中，該熱退火工藝是以300℃～500℃進行60分鐘。

9、于一實現方式中，該抗菌光學薄膜的一厚度大于5nm。

10、于一實現方式中，該抗菌光學薄膜的一折射率為1.5～2.5。

11、于一實現方式中，該抗菌光學薄膜由一硫化鋅材料所制成。

12、于一實現方式中，該光源為一發光二極管。

13、于一實現方式中，該濾光薄膜由多個二氧化鈦層及多個二氧化硅層彼此交疊形成。

14、在參閱附圖及隨后描述的實施方式后，此技術領域具有普通技術知識的人員便可了解本發明的其他目的，以及本發明的技術手段及實施方式。

技術特征：

1.一種光學生物量測裝置，包含：

2.如權利要求1所述的光學生物量測裝置，其中，該等納米金屬粒子為多個納米銀粒子。

3.如權利要求2所述的光學生物量測裝置，其中，該等納米銀粒子的一面積與該濾光薄膜的一面積的比例小于10％。

4.如權利要求2所述的光學生物量測裝置，其中，該等納米銀粒子的一粒徑小于5納米。

5.如權利要求2所述的光學生物量測裝置，其中，該等納米銀粒子彼此間隔的該距離為50納米～100納米。

6.如權利要求2所述的光學生物量測裝置，其中，該等納米銀粒子是通過在該濾光薄膜上形成一銀膜后，執行一熱退火工藝來形成。

7.如權利要求6所述的光學生物量測裝置，其中，該熱退火工藝是以300℃～500℃進行60分鐘。

8.如權利要求1所述的光學生物量測裝置，其中，該抗菌光學薄膜的一厚度大于5納米。

9.如權利要求1所述的光學生物量測裝置，其中，該抗菌光學薄膜的一折射率為1.5～2.5。

10.如權利要求1所述的光學生物量測裝置，其中，該抗菌光學薄膜由一硫化鋅材料所制成。

11.如權利要求1所述的光學生物量測裝置，其中，該光源為一發光二極管。

12.如權利要求1所述的光學生物量測裝置，其中，該濾光薄膜由多個二氧化鈦層及多個二氧化硅層彼此交疊形成。

技術總結
一種光學生物量測裝置，包含：一基板；一光源，設置于基板上；一光電二極管感測器，設置于基板上，與光源呈橫向間隔；多個擋光墻，垂直設置于基板上，并橫向位于光源的兩側及光電二極管感測器的兩側；一封膠層，覆蓋于光源、光電二極管感測器及該等擋光墻上；一蓋板，膠合于封膠層上；多個吸光薄膜，垂直對準該等擋光墻，設置于蓋板的一上表面的多個蝕刻區域中；一濾光薄膜，設置于蓋板及該等吸光薄膜上；多個納米金屬粒子，彼此間隔一距離設置于濾光薄膜上；以及一抗菌光學薄膜，覆蓋于該等納米金屬粒子及該濾光薄膜上。

技術研發人員：陳君閣,林子卉
受保護的技術使用者：臺亞半導體股份有限公司
技術研發日：
技術公布日：2025/4/28
