本申請涉及介入式醫療器械，特別涉及一種擴張結構、取栓導管結構及其使用方法。

背景技術：

1、現有的部分頭端可膨脹血栓抽吸導管中，在抽吸血栓時，可膨脹頭端會受到較大負壓壓力，如結構設計強度不夠，在負壓的作用下容易出現擴口塌陷或變形，從而使導管的可膨脹頭端無法完全貼合血管內壁，從而降低抽吸效果。

技術實現思路

1、本申請旨在解決現有技術中的上述技術問題之一。為此，本申請實施例提供一種擴張結構。

2、本申請實施例還一種取栓導管結構。

3、本申請實施例還提供一種取栓導管結構的使用方法。

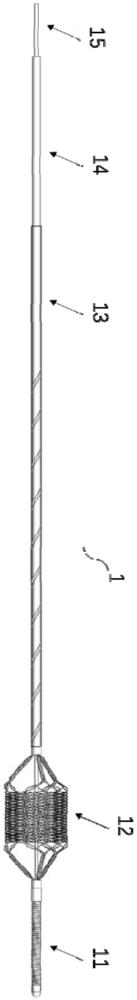

4、根據本申請第一方面的實施例，提供一種擴張結構，包括芯件；導向件，設置于所述芯件的遠端；擴張件，所述擴張件的一端固定連接所述芯件的遠端或所述導向件，所述擴張件的另一端滑動設置于所述芯件，所述擴張件包括擴張段和調節段，所述擴張段的兩端分別設置有所述調節段，調節兩件所述調節段之間的距離，以使所述擴張段能夠沿所述芯件的徑向方向向外膨脹或向內收縮，所述調節段靠近所述擴張段的部分能夠跟隨所述擴張段向外展開或向內合攏，所述調節段為剛性結構。

5、上述擴張結構，至少具有如下有益效果：相比于現有技術，使用于頭端可變徑的導管時，導向件的設置便于擴張器在血管或?qū)Ч軆?nèi)移動，通過芯件配合其它部件調節兩件調節段之間的距離，使擴張段產生膨脹張開或收縮合攏的動作，將膨脹張開的擴張段置于導管的可變徑頭端時，通過擴張段提供的徑向力，使頭端變徑部分的遠端與血管內壁直接接觸，并減小與血管內壁的縫隙，提高了導管遠端與血栓、血管的貼合效果；由于優化了擴張件的結構，將調節段設置為剛性結構，有效提高調節段的結構剛性，即使在長時間或高頻的抽吸作用下，擴張段也能夠穩定維持在膨脹張開的狀態而不產生塌陷或變形，從而使導管的可變徑頭端在工作狀態貼合血管內壁，不僅可以防止血栓在抽吸的時候產生逃逸，還可以進一步增大抽吸力度，提高抽吸血栓的效果。

6、根據本申請第一方面實施例所述的擴張結構，所述擴張段向外膨脹時形成一個支撐腔，所述調節段向外展開時，所述調節段的兩端之間形成至少一個連通所述支撐腔的敞口。

7、根據本申請第一方面實施例所述的擴張結構，所述調節段包括至少三件支撐部，所述支撐部的一端相交于所述芯件的中心軸，所述支撐部的另一端連接所述擴張段，所述調節段向外展開時，所述支撐部連接所述擴張段的一端朝向遠離所述芯件的方向傾斜。

8、根據本申請第一方面實施例所述的擴張結構，所述擴張段為編織網結構，所述編織網結構為若干股編織絲編織而成，未編織成所述編織網結構的若干股所述編織絲均分成至少三份絲束，所述絲束呈圓周陣列分布，所述絲束外纏繞束縛件以形成所述支撐部。

9、根據本申請第一方面實施例所述的擴張結構，所述束縛件呈螺旋式繞卷于所述絲束外以形成若干圈緊密貼合的纏圈。

10、根據本申請第一方面實施例所述的擴張結構，所述調節段還包括固定件，所述絲束的端部固定于所述固定件，靠近近端的所述調節段的所述固定件套設于所述芯件，靠近遠端的所述調節段的所述固定件固定于所述芯件或所述導向件。

11、根據本申請第一方面實施例所述的擴張結構，部分所述編織絲由顯影材料制成，所述支撐部與所述編織網結構之間的編織絲未被纏繞或編織。

12、根據本申請第二方面的實施例，提供一種取栓導管結構，包括上述第一方面實施例所述的擴張結構；導管本體，所述芯件處于所述導管本體內，所述導管本體的遠端具有變徑部，所述擴張件能夠進入所述變徑部，所述變徑部能夠跟隨所述擴張段向外擴張或向內收縮。

13、根據本申請第二方面實施例所述的取栓導管結構，所述變徑部的近端直徑或等于所述導管本體的直徑，從所述變徑部的近端到遠端，所述變徑部的直徑逐漸減小。

14、根據本申請第三方面的實施例，提供一種取栓導管結構的使用方法，包括如下步驟：

15、將具有擴張結構的導管本體通過動脈入路并輸送到目標血管的病變位置；

16、所述擴張段伸出所述變徑部外，通過芯件使所述擴張段向外展開；

17、通過芯件將展開的所述擴張段拉回到所述變徑部內，以使所述變徑部貼合病變位置的血管壁；

18、外部提供抽吸力的裝置開啟抽吸工作，為所述導管本體提供負壓吸力，血栓在所述變徑部和負壓吸力的作用下進入所述導管本體，再通過所述導管本體抽離血管；

19、外部提供抽吸力可隨手術實施者意志按需輸出，或者由設備提供周期性的抽吸力輸出，具有自由性，輸出壓力時面積增大，而在非壓力輸出或者暫停壓力輸出時，呈收回狀態；

20、外部提供抽吸力的裝置停止抽吸工作，再使用所述芯件使所述擴張段收縮，所述變徑部收縮后，將所述導管本體撤離人體。

21、本申請的附加方面和優點將在下面的描述中部分給出，部分將從下面的描述中變得明顯，或通過本申請的實踐了解到。

技術特征：

1.一種擴張結構，其特征在于：包括

2.根據權利要求1所述的擴張結構，其特征在于：所述擴張段向外膨脹時形成一個支撐腔，所述調節段向外展開時，所述調節段的兩端之間形成至少一個連通所述支撐腔的敞口。

3.根據權利要求1或2所述的擴張結構，其特征在于：所述調節段包括至少三件支撐部，所述支撐部的一端相交于所述芯件的中心軸，所述支撐部的另一端連接所述擴張段，所述調節段向外展開時，所述支撐部連接所述擴張段的一端朝向遠離所述芯件的方向傾斜。

4.根據權利要求3所述的擴張結構，其特征在于：所述擴張段為編織網結構，所述編織網結構為若干股編織絲編織而成，未編織成所述編織網結構的若干股所述編織絲均分成至少三份絲束，所述絲束呈圓周陣列分布，所述絲束外纏繞束縛件以形成所述支撐部。

5.根據權利要求4所述的擴張結構，其特征在于：所述束縛件呈螺旋式繞卷于所述絲束外以形成若干圈緊密貼合的纏圈。

6.根據權利要求4所述的擴張結構，其特征在于：所述調節段還包括固定件，所述絲束的端部固定于所述固定件，靠近近端的所述調節段的所述固定件套設于所述芯件，靠近遠端的所述調節段的所述固定件固定于所述芯件或所述導向件。

7.根據權利要求4所述的擴張結構，其特征在于：部分所述編織絲由顯影材料制成，所述支撐部與所述編織網結構之間的編織絲未被纏繞或編織。

8.一種取栓導管結構，其特征在于：包括

9.根據權利要求8所述的取栓導管結構，其特征在于：所述變徑部的近端直徑或等于所述導管本體的直徑，從所述變徑部的近端到遠端，所述變徑部的直徑逐漸減小。

10.一種基于權利要求8或9所述的取栓導管結構的使用方法，其特征在于，包括如下步驟：

技術總結
本申請公開了一種擴張結構、取栓導管結構及其使用方法，涉及介入式醫療器械技術領域，擴張結構包括芯件；導向件，設置于芯件的遠端；擴張件，擴張件的一端固定連接芯件的遠端或?qū)蚣?，擴張件的另一端滑動設置于芯件，擴張件包括擴張段和調節段，擴張段的兩端分別設置有調節段，調節兩件調節段之間的距離，以使擴張段能夠沿芯件的徑向方向向外膨脹或向內收縮，調節段靠近擴張段的部分能夠跟隨擴張段向外展開或向內合攏，調節段為剛性結構。本申請優化了擴張件的結構，將調節段設置為剛性結構，有效提高調節段的結構剛性，即使在長時間或高頻的抽吸作用下，擴張段也能夠穩定維持在膨脹張開的狀態而不產生塌陷或變形，有效提高抽吸血栓的效果。

技術研發人員：鄭宏亮,孟繁鶴,王昂
受保護的技術使用者：廣州易介醫療科技有限公司
技術研發日：
技術公布日：2025/4/24
