本發明涉及醫療器械，具體為一種醫療器械消毒裝置。

背景技術：

1、醫療器械是指直接或者間接用于人體的、設備、體外診斷試劑及校準物、材料以及其他類似或者相關的物品，醫療器械包括腹腔鏡、胃鏡、穿刺針、針灸針等。醫療器械在使用前需要進行消毒，有利于保持其功能并防止對病人造成意外的傷害，同時去除大量污染的有機物，細菌與熱源。

2、申請?zhí)枮閏n202011386534.4的專利申請公開了一種醫療器械消毒裝置，包括：消毒框，其連接在支撐架上；升降機構，其連接在消毒框上；旋轉機構，其連接在升降機構上；增壓機構，其連接在消毒框與升降機構之間。通過升降機構、旋轉機構和增壓機構的作用，可快速的實現對醫療器械一邊轉動一邊進行均勻的消毒。

3、上述設備在使用的時候，雖然能夠帶動放置架進行旋轉，但是醫療器械的表面受到消毒的面積還是不夠均勻，這導致醫療器械無法得到充分的消毒，導致設備的消毒效果不佳。

技術實現思路

1、本發明的目的在于提供一種醫療器械消毒裝置，以解決上述背景技術中提出的問題。

2、為了解決上述技術問題，本發明提供如下技術方案：一種醫療器械消毒裝置，包括基座，所述基座的頂部固定連接有外殼一，所述外殼一的外壁開設有工作口，還包括：

3、消毒機構，所述消毒機構包括底座，所述底座的底部與基座固定連接，所述底座的頂部固定連接有斜坡板，所述斜坡板的內側固定連接有鋸齒板，所述底座的頂部開設有噴水槽，所述外殼一的內壁固定連接有運輸裝置，所述運輸裝置的底部固定連接有凸起板，所述運輸裝置的內壁活動連接有活動組件，通過設置消毒機構，通過運輸裝置帶動醫療器械從底座中經過，在經過的過程中，會被多個噴水槽中噴射出的消毒清洗，這樣在器械移動的過程中，能夠?qū)ζ溥M(jìn)行充分的噴涂，避免器械表面出現噴灑消毒液較少或者未噴到的情況，提高設備的消毒效果。

4、根據上述技術方案，所述活動組件包括u型板，所述u型板的底部固定連接有連接板一，所述連接板一的通過軸承轉動連接有齒輪一，所述齒輪一與鋸齒板嚙合，所述u型板的底部通過軸承與齒輪一轉動連接，所述u型板的兩端均固定連接有輔助組件。

5、根據上述技術方案，所述連接板一的內壁通過軸承轉動連接有空心柱，所述空心柱的頂部固定連接有齒輪二，所述齒輪二與齒輪一嚙合，所述空心柱的底部固定連接有鉤型桿，隨著運輸裝置帶動活動組件發生移動，鋸齒板會帶動齒輪一發生旋轉，旋轉的齒輪一又會帶動齒輪二發生旋轉，這樣吊在鉤型桿上的醫療器械也會發生旋轉，隨著醫療器械的旋轉，能夠讓醫療器械充分的得到消毒液的噴灑，提高設備的消毒效果。

6、根據上述技術方案，所述空心柱的內壁活動連接有受力柱，所述受力柱的內壁固定連接有彈性組件，所述彈性組件的底部與空心柱固定連接，所述受力柱的底部固定連接有鎖定柱，所述鎖定柱貫穿空心柱并延伸至空心柱的底部，所述鎖定柱的外壁與空心柱活動連接，在活動組件進入到消毒液的噴灑空間時，運輸裝置底部的凸出板會帶動受力柱向下移動，繼而讓做鎖定柱將鉤型桿開口的部分封堵住，避免在設備帶動醫療設備旋轉時，讓醫療設備從鉤型桿上脫落，確保設備運行的穩定。

7、根據上述技術方案，所述輔助組件包括外殼二，所述外殼二的頂部固定連接有連接板二，所述運輸裝置的內壁與連接板二活動連接，所述外殼二的外壁開設有滑槽一。

8、根據上述技術方案，所述外殼二的內壁通過軸承轉動連接有連接柱，所述連接柱遠離外殼二的一端與u型板固定連接，通過滑槽二與活動柱的連接來控制延遲板的偏轉，延遲板的偏轉又會帶動連接柱發生旋轉，繼而控制活動組件的主體部分發生偏轉，起到控制鉤型桿開口部分朝向的作用。

9、根據上述技術方案，所述外殼二的內壁固定連接有滑動柱，所述滑動柱的外壁活動連接有滑塊一，所述滑塊一的外壁固定連接有活動板，所述活動板遠離滑塊一的一端固定連接有滑塊二，所述滑塊二遠離活動板的一端與外殼二活動連接，所述滑塊一遠離活動板的一端固定連接有連接板三，所述連接板三的外壁與滑槽一活動連接，所述連接板三遠離滑塊一的一端通過軸承轉動連接有受力輪，所述受力輪的外壁與斜坡板活動連接，所述滑動柱的外壁套設有彈簧，所述彈簧的底部與滑塊一固定連接，所述彈簧的頂部與外殼固定連接，通過彈簧的彈力讓輔助組件內部的滑塊二，在沒有受到外力時，處于滑動柱的最底部，只有在受力輪受到斜坡板的擠壓，才會帶動滑塊的位置發生改變。

10、根據上述技術方案，所述連接柱遠離u型板的一端固定連接有延伸板，所述延伸板遠離連接柱的一端固定連接有活動柱，所述活動板的外壁開設有滑槽二，所述滑槽二的內壁與活動柱活動連接，通過設置輔助組件，在設備移動到消毒液噴射的區域時，鉤型桿的主體是向下垂直的，當鉤型桿處于上料區域時，鉤型桿會向前偏轉，方便工作人員將醫療設備掛在鉤型桿上，當鉤型桿處于下料區間時，鉤型桿會向后偏轉，這樣方便工作人員將醫療器械取下，這樣設備能夠提高工作人員的工作效率。

11、與現有技術相比，本發明所達到的有益效果是：

12、1、本發明通過設置消毒機構，通過運輸裝置帶動醫療器械從底座中經過，在經過的過程中，會被多個噴水槽中噴射出的消毒清洗，這樣在器械移動的過程中，能夠?qū)ζ溥M(jìn)行充分的噴涂，避免器械表面出現噴灑消毒液較少或者未噴到的情況，提高設備的消毒效果。

13、2、本發明通過設置活動組件，隨著運輸裝置帶動活動組件發生移動，會帶動活動組件中的空心柱發生旋轉，這樣吊在鉤型桿上的醫療器械也會發生旋轉，隨著醫療器械的旋轉，能夠讓醫療器械充分的得到消毒液的噴灑，提高設備的消毒效果。

14、3、本發明通過設置活動組件，在活動組件進入到消毒液的噴灑空間時，會將鉤型桿開口的部分封堵住，避免在設備帶動醫療設備旋轉時，讓醫療設備從鉤型桿上脫落，確保設備運行的穩定。

15、4、本發明通過設置輔助組件，在設備移動到消毒液噴射的區域時，鉤型桿的主體是向下垂直的，當鉤型桿處于上料區域時，鉤型桿會向前偏轉，方便工作人員將醫療設備掛在鉤型桿上，當鉤型桿處于下料區間時，鉤型桿會向后偏轉，這樣方便工作人員將醫療器械取下，這樣設備能夠提高工作人員的工作效率。

技術特征：

1.一種醫療器械消毒裝置，包括基座（1），所述基座（1）的頂部固定連接有外殼一（101），所述外殼一（101）的外壁開設有工作口（102），其特征在于，還包括：

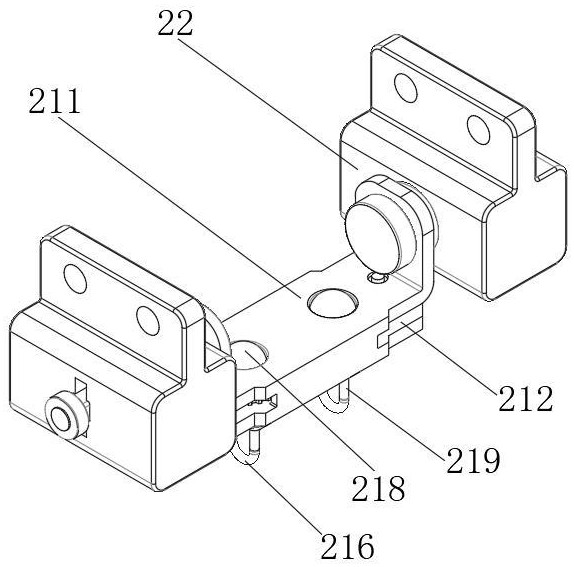

2.根據權利要求1所述的一種醫療器械消毒裝置，其特征在于：所述活動組件（21）包括u型板（211），所述u型板（211）的底部固定連接有連接板一（212），所述連接板一（212）的通過軸承轉動連接有齒輪一（213），所述齒輪一（213）與鋸齒板（203）嚙合，所述u型板（211）的底部通過軸承與齒輪一（213）轉動連接，所述u型板（211）的兩端均固定連接有輔助組件（22）。

3.根據權利要求2所述的一種醫療器械消毒裝置，其特征在于：所述連接板一（212）的內壁通過軸承轉動連接有空心柱（214），所述空心柱（214）的頂部固定連接有齒輪二（215），所述齒輪二（215）與齒輪一（213）嚙合，所述空心柱（214）的底部固定連接有鉤型桿（216）。

4.根據權利要求3所述的一種醫療器械消毒裝置，其特征在于：所述空心柱（214）的內壁活動連接有受力柱（218），所述受力柱（218）的內壁固定連接有彈性組件（217），所述彈性組件（217）的底部與空心柱（214）固定連接，所述受力柱（218）的底部固定連接有鎖定柱（219），所述鎖定柱（219）貫穿空心柱（214）并延伸至空心柱（214）的底部，所述鎖定柱（219）的外壁與空心柱（214）活動連接。

5.根據權利要求4所述的一種醫療器械消毒裝置，其特征在于：所述輔助組件（22）包括外殼二（221），所述外殼二（221）的頂部固定連接有連接板二（222），所述運輸裝置（205）的內壁與連接板二（222）活動連接，所述外殼二（221）的外壁開設有滑槽一（223）。

6.根據權利要求5所述的一種醫療器械消毒裝置，其特征在于：所述外殼二（221）的內壁通過軸承轉動連接有連接柱（2214），所述連接柱（2214）遠離外殼二（221）的一端與u型板（211）固定連接。

7.根據權利要求6所述的一種醫療器械消毒裝置，其特征在于：所述外殼二（221）的內壁固定連接有滑動柱（224），所述滑動柱（224）的外壁活動連接有滑塊一（225），所述滑塊一（225）的外壁固定連接有活動板（226），所述活動板（226）遠離滑塊一（225）的一端固定連接有滑塊二（2211），所述滑塊二（2211）遠離活動板（226）的一端與外殼二（221）活動連接，所述滑塊一（225）遠離活動板（226）的一端固定連接有連接板三（227），所述連接板三（227）的外壁與滑槽一（223）活動連接，所述連接板三（227）遠離滑塊一（225）的一端通過軸承轉動連接有受力輪（228），所述受力輪（228）的外壁與斜坡板（202）活動連接，所述滑動柱（224）的外壁套設有彈簧（2210），所述彈簧（2210）的底部與滑塊一（225）固定連接，所述彈簧（2210）的頂部與外殼固定連接。

8.根據權利要求7所述的一種醫療器械消毒裝置，其特征在于：所述連接柱（2214）遠離u型板（211）的一端固定連接有延伸板（2213），所述延伸板（2213）遠離連接柱（2214）的一端固定連接有活動柱（2212），所述活動板（226）的外壁開設有滑槽二（229），所述滑槽二（229）的內壁與活動柱（2212）活動連接。

技術總結
本發明涉及醫療器械技術領域，并公開了一種醫療器械消毒裝置，包括基座，所述基座的頂部固定連接有外殼一，所述外殼一的外壁開設有工作口，還包括：消毒機構，所述消毒機構包括底座，所述底座的底部與基座固定連接，所述底座的頂部與斜坡板固定連接，所述斜坡板的內側固定連接有鋸齒板，所述底座的頂部開設有噴水槽，所述外殼一的內壁固定連接有運輸裝置，通過設置消毒機構，通過運輸裝置帶動醫療器械從底座中經過，在經過的過程中，會被多個噴水槽中噴射出的消毒清洗，這樣在器械移動的過程中，能夠?qū)ζ溥M(jìn)行充分的噴涂，避免器械表面出現噴灑消毒液較少或者未噴灑的情況，提高設備的消毒效果。

技術研發人員：孫韶華,劉濤,張靜
受保護的技術使用者：煙臺市蓬萊區江利醫療器械有限公司
技術研發日：
技術公布日：2025/4/28
