本發明涉及介入治療，具體涉及一種介入治療用血栓抽吸過濾裝置。

背景技術：

1、血栓抽吸過濾裝置是一種用于介入治療的醫療設備，主要用于清除血管內的血栓，恢復血流暢通。這種裝置結合了血栓抽吸和過濾兩種功能，能夠在抽吸血栓的同時，過濾掉血液中的雜質和有害物質，確保治療的安全性和有效性。

2、然而，目前大多對血栓的清除單純依靠抽吸作用進行清除，此方式雖然能夠對大量的血栓進行清理，但是還有一些頑固的血栓黏附在血管壁上，導致無法對其進行徹底清除。

3、因此，發明一種介入治療用血栓抽吸過濾裝置來解決上述問題很有必要。

技術實現思路

1、本發明針對上述問題，提供一種介入治療用血栓抽吸過濾裝置，解決了對血栓清除能力不足的問題。

2、本發明采用的技術方案為：至少包括推進器、外導管、抽吸管、內導管、連接軟筒以及血栓清除機構；所述推進器被配置為操作部，所述外導管設置在所述推進器的前端，所述外導管被配置為軟管，且外導管與推進器之間具有一定的推進距離，所述抽吸管連通設置在所述外導管的內壁上，所述內導管連通設置在所述外導管的前端，所述連接軟筒一端固定在所述推進器的前端，另一端依次滑動貫穿外導管及內導管內，所述血栓清除機構設置在所述內導管的前端，用于對血栓完全從血管內完全清除；

3、其中，所述抽吸管內至少設置有負壓裝置，用于對血栓進行抽吸。

4、進一步的，作為優選，所述血栓清除機構包括濾筒、擴張組件以及刮取組件；所述濾筒連通設置在所述內導管的前端，所述濾筒為一兩端敞開的柱形筒，其外壁上開設有多個濾孔，所述擴張組件設置在所述濾筒前端，所述刮取組件圓周配置有多個，均設置在所述擴張組件上。

5、進一步的，作為優選，所述擴張組件包括連接筒、連接盤、微電機、連接桿、微齒輪一、支桿、t形導柱、弧形板以及彈性膜；所述連接筒轉動設置在所述內導管的前側端內，且所述連接筒位于所述濾筒內，所述連接盤固定在所述連接筒前側端外壁上，所述連接盤上由圓心部向外圓周開設有多個導向槽，所述微電機設置在所述內導管的前端部內，所述連接桿固定在所述微電機的輸出端，且所述連接桿轉動貫穿設置在所述連接筒內，所述微齒輪一固定在所述連接桿的前端外壁上，且所述微齒輪一轉動設置在所述連接盤的前側，所述微齒輪一上圓周開設有多個弧形通槽，所述支桿被配置有多個，分別滑動在所述導向槽內，所述t形導柱配置有多個，分別固定在所述支桿的前端，且滑動設置在所述弧形通槽內，所述弧形板圓周配置有多個，其凹面中央固定在所述支桿相互遠離一端，所述彈性膜為一可變形薄膜，其密封連接在濾筒的前側端與多個弧形板后側端之間。

6、進一步的，作為優選，所述刮取組件包括轉動銷、微齒輪二、矩形塊、轉軸、套環、皮帶及u型刮片；所述轉動銷套裝轉動在所述連接盤前端面內，所述微齒輪二固定在所述轉動銷外壁上，且多個所述微齒輪二均與所述微齒輪一嚙合，所述矩形塊對稱配置有兩個，分別固定在所述弧形板一平面端兩側，所述轉軸套裝轉動設置在兩個所述矩形塊之間，且轉軸與矩形塊之間設置有磨砂片，所述套環套裝轉動設置在所述轉軸的中心，所述皮帶套裝在轉動銷與套環之間，所述u型刮片配置有兩組，每組圓周配置有多個，分別固定在所述轉軸的外壁上，且，兩組所述u型刮片設置在所述套環的兩側；

7、其中，所述套環內固定有棘輪，所述轉軸上采用扭力彈簧連接有棘爪。

8、進一步的，作為優選，所述皮帶被配置為具有可伸縮性地彈性帶。

9、進一步的，作為優選，還包括連接銷及錐形塊；所述連接銷圓周配置有多個，均固定在所述連接盤的前側端面上，所述錐形塊固定在多個所述連接銷的前側端。

10、本發明的優點：

11、本發明中，通過擴張組件與刮取組件之間的協同運用，能夠對血管內的塊狀血栓進行抽吸清除以及對血管壁上黏附的血栓進行刮取清除，從而能夠將血管內的血栓完全清除。

12、除了上面所描述的目的、特征和優點之外，本發明還有其它的目的、特征和優點。下面將參照圖，對本發明作進一步詳細的說明。

技術特征：

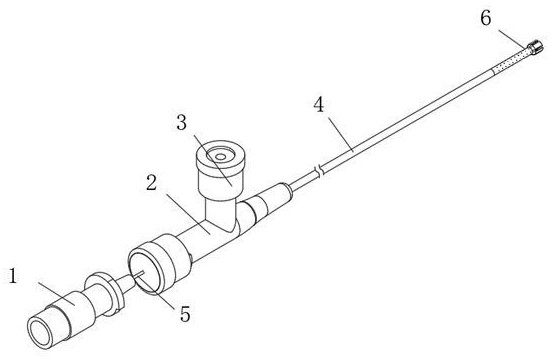

1.一種介入治療用血栓抽吸過濾裝置，其特征在于，至少包括推進器（1）、外導管（2）、抽吸管（3）、內導管（4）、連接軟筒（5）以及血栓清除機構（6）；所述推進器（1）被配置為操作部，所述外導管（2）設置在所述推進器（1）的前端，所述外導管（2）被配置為軟管，且外導管（2）與推進器（1）之間具有一定的推進距離，所述抽吸管（3）連通設置在所述外導管（2）的內壁上，所述內導管（4）連通設置在所述外導管（2）的前端，所述連接軟筒（5）一端固定在所述推進器（1）的前端，另一端依次滑動貫穿外導管（2）及內導管（4）內，所述血栓清除機構（6）設置在所述內導管（4）的前端，用于對血栓完全從血管內完全清除；

2.根據權利要求1所述的一種介入治療用血栓抽吸過濾裝置，其特征在于，所述血栓清除機構（6）包括濾筒（61）、擴張組件（62）以及刮取組件（63）；所述濾筒（61）連通設置在所述內導管（4）的前端，所述濾筒（61）為一兩端敞開的柱形筒，其外壁上開設有多個濾孔，所述擴張組件（62）設置在所述濾筒（61）前端，所述刮取組件（63）圓周配置有多個，均設置在所述擴張組件（62）上。

3.根據權利要求2所述的一種介入治療用血栓抽吸過濾裝置，其特征在于，所述擴張組件（62）包括連接筒（621）、連接盤（622）、微電機（623）、連接桿（624）、微齒輪一（625）、支桿（626）、t形導柱（627）、弧形板（628）以及彈性膜（629）；所述連接筒（621）轉動設置在所述內導管（4）的前側端內，且所述連接筒（621）位于所述濾筒（61）內，所述連接盤（622）固定在所述連接筒（621）前側端外壁上，所述連接盤（622）上由圓心部向外圓周開設有多個導向槽，所述微電機（623）設置在所述內導管（4）的前端部內，所述連接桿（624）固定在所述微電機（623）的輸出端，且所述連接桿（624）轉動貫穿設置在所述連接筒（621）內，所述微齒輪一（625）固定在所述連接桿（624）的前端外壁上，且所述微齒輪一（625）轉動設置在所述連接盤（622）的前側，所述微齒輪一（625）上圓周開設有多個弧形通槽（6221），所述支桿（626）被配置有多個，分別滑動在所述導向槽內，所述t形導柱（627）配置有多個，分別固定在所述支桿（626）的前端，且滑動設置在所述弧形通槽（6221）內，所述弧形板（628）圓周配置有多個，其凹面中央固定在所述支桿（626）相互遠離一端，所述彈性膜（629）為一可變形薄膜，其密封連接在濾筒（61）的前側端與多個弧形板（628）后側端之間。

4.根據權利要求3所述的一種介入治療用血栓抽吸過濾裝置，其特征在于，所述刮取組件（63）包括轉動銷（631）、微齒輪二（632）、矩形塊（633）、轉軸（634）、套環（637）、皮帶（635）及u型刮片（636）；所述轉動銷（631）套裝轉動在所述連接盤（622）前端面內，所述微齒輪二（632）固定在所述轉動銷（631）外壁上，且多個所述微齒輪二（632）均與所述微齒輪一（625）嚙合，所述矩形塊（633）對稱配置有兩個，分別固定在所述弧形板（628）一平面端兩側，所述轉軸（634）套裝轉動設置在兩個所述矩形塊（633）之間，且轉軸（634）與矩形塊（633）之間設置有磨砂片，所述套環（637）套裝轉動設置在所述轉軸（634）的中心，所述皮帶（635）套裝在轉動銷（631）與套環（637）之間，所述u型刮片（636）配置有兩組，每組圓周配置有多個，分別固定在所述轉軸（634）的外壁上，且，兩組所述u型刮片（636）設置在所述套環（637）的兩側；

5.根據權利要求4所述的一種介入治療用血栓抽吸過濾裝置，其特征在于，所述皮帶（635）被配置為具有可伸縮性地彈性帶。

6.根據權利要求3所述的一種介入治療用血栓抽吸過濾裝置，其特征在于，還包括連接銷（81）及錐形塊（82）；所述連接銷（81）圓周配置有多個，均固定在所述連接盤（622）的前側端面上，所述錐形塊（82）固定在多個所述連接銷（81）的前側端。

技術總結
本發明公開了一種介入治療用血栓抽吸過濾裝置，至少包括推進器、外導管、抽吸管、內導管、連接軟筒以及血栓清除機構；所述推進器被配置為操作部，所述外導管設置在所述推進器的前端，所述外導管被配置為軟管，且外導管與推進器之間具有一定的推進距離，所述抽吸管連通設置在所述外導管的內壁上，所述內導管連通設置在所述外導管的前端，所述連接軟筒一端固定在所述推進器的前端，另一端依次滑動貫穿外導管及內導管內，所述血栓清除機構設置在所述內導管的前端，用于對血栓完全從血管內完全清除；其中，所述抽吸管內至少設置有負壓裝置，用于對血栓進行抽吸。
