本技術涉及噴霧風扇，具體為一種美容噴霧風扇。

背景技術：

1、美容噴霧風扇能夠?qū)κ褂萌藛T進行降溫的作用，同時，通過連接的噴霧頭通過內部的高壓噴頭向外噴出霧氣，使噴出的物體噴向使用者的臉部能夠起到美容的效果；

2、現有的美容噴霧風扇一般直接放置在桌面上進行使用，前端的噴霧頭安裝在風扇的中間處，與風扇的前端面處于同一水平度，在使用的過程中，前端的噴霧頭的位置固定，當使用者坐立的較遠時，噴霧頭的長度有限，從而使噴出的霧氣散發的較近，與使用者的臉部離的較遠，不足以對使用者的臉部進行噴霧美容，同時由于噴霧頭直接固定安裝在前端出風口的位置，從而根據調節出風口的角度調節噴霧頭的角度，噴霧頭與出風架為一體設計，不便于根據需要單獨地對噴霧頭進行調節，降低噴霧頭使用的局限性，針對現有技術不足，我們提出一種美容噴霧風扇以解決上述問題。

技術實現思路

1、針對現有技術的不足，本實用新型提供了一種美容噴霧風扇，解決了降低噴霧頭使用的局限性。

2、為實現以上目的，本實用新型通過以下技術方案予以實現：一種美容噴霧風扇，包括風扇主體，所述風扇主體的內部設置有扇葉，所述風扇主體的前端設置有噴霧頭，所述噴霧頭的前端外壁設置有延伸筒，所述延伸筒延長噴霧頭的長度，所述噴霧頭的一側設置有調節件，所述調節件包括：

3、轉動軸，其位于噴霧頭的一側，所述轉動軸延長至風扇主體外壁的一端設置有驅動齒輪；

4、所述驅動齒輪的頂端設置有鎖定齒板，所述鎖定齒板與驅動齒輪相互嚙合對噴霧頭進行鎖定；

5、調節螺桿，其位于鎖定齒板的頂端，所述調節螺桿帶動鎖定齒板移動。

6、優選的，所述噴霧頭的一側外壁固定連接有安裝軸，所述安裝軸的一端與風扇主體的一側內壁轉動連接。

7、優選的，所述轉動軸與噴霧頭的另一側外壁固定連接，所述轉動軸轉動連接在風扇主體的一側內壁。

8、優選的，所述驅動齒輪固定套接在轉動軸的外周壁，所述風扇主體一側外壁固定連接有安裝盒，所述驅動齒輪位于安裝盒內部一側。

9、優選的，所述風扇主體一側外壁固定連接有固定板，所述固定板位于安裝盒的頂端，所述固定板的內部螺紋連接有調節螺桿。

10、優選的，所述調節螺桿的底端轉動連接在鎖定齒板的頂端內部，所述鎖定齒板滑動連接在風扇主體的一側外壁。

11、優選的，所述轉動軸與調節螺桿的一端外壁均固定連接有轉動螺帽，所述風扇主體的內部底端設置有水箱，所述水箱與噴霧頭相連接。

12、優選的，所述風扇主體的底端固定連接有轉動件，所述轉動件的底端設置有安裝座，所述轉動件轉動連接在安裝座的內部。

13、本實用新型公開了一種美容噴霧風扇，其具備的有益效果如下：該美容噴霧風扇，通過在噴霧頭一側設置的驅動齒輪、鎖定齒板與頂端調節螺桿的配合，便于根據需要使轉動軸帶動噴霧頭進行角度的調節，并且通過鎖定齒板將其固定，提高噴霧頭使用的穩定效果，并且通過延伸筒能夠延長噴霧頭的長度，進而能夠使噴出的霧氣分散到更遠處，提高噴霧頭的使用效果。

技術特征：

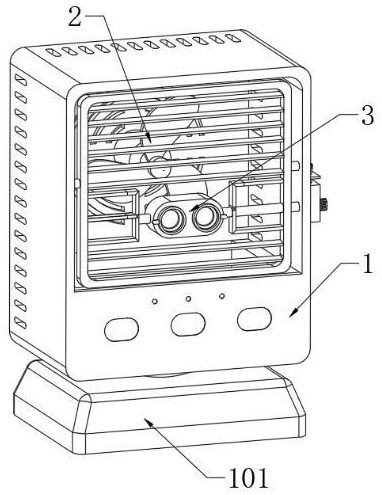

1.一種美容噴霧風扇，包括風扇主體（1），所述風扇主體（1）的內部設置有扇葉（2），所述風扇主體（1）的前端設置有噴霧頭（3），其特征在于，所述噴霧頭（3）的前端外壁設置有延伸筒（4），所述延伸筒（4）延長噴霧頭（3）的長度，所述噴霧頭（3）的一側設置有調節件，所述調節件包括：

2.根據權利要求1所述的一種美容噴霧風扇，其特征在于：所述噴霧頭（3）的一側外壁固定連接有安裝軸（301），所述安裝軸（301）的一端與風扇主體（1）的一側內壁轉動連接。

3.根據權利要求2所述的一種美容噴霧風扇，其特征在于：所述轉動軸（401）與噴霧頭（3）的另一側外壁固定連接，所述轉動軸（401）轉動連接在風扇主體（1）的一側內壁。

4.根據權利要求3所述的一種美容噴霧風扇，其特征在于：所述驅動齒輪（403）固定套接在轉動軸（401）的外周壁，所述風扇主體（1）一側外壁固定連接有安裝盒（402），所述驅動齒輪（403）位于安裝盒（402）內部一側。

5.根據權利要求4所述的一種美容噴霧風扇，其特征在于：所述風扇主體（1）一側外壁固定連接有固定板（406），所述固定板（406）位于安裝盒（402）的頂端，所述固定板（406）的內部螺紋連接有調節螺桿（405）。

6.根據權利要求5所述的一種美容噴霧風扇，其特征在于：所述調節螺桿（405）的底端轉動連接在鎖定齒板（404）的頂端內部，所述鎖定齒板（404）滑動連接在風扇主體（1）的一側外壁。

7.根據權利要求4所述的一種美容噴霧風扇，其特征在于：所述轉動軸（401）與調節螺桿（405）的一端外壁均固定連接有轉動螺帽（407），所述風扇主體（1）的內部底端設置有水箱（302），所述水箱（302）與噴霧頭（3）相連接。

8.根據權利要求7所述的一種美容噴霧風扇，其特征在于：所述風扇主體（1）的底端固定連接有轉動件（102），所述轉動件（102）的底端設置有安裝座（101），所述轉動件（102）轉動連接在安裝座（101）的內部。

技術總結
本技術公開一種美容噴霧風扇，涉及裝置領域包括風扇主體，風扇主體的內部設置有扇葉，風扇主體的前端設置有噴霧頭，噴霧頭的前端外壁設置有延伸筒，延伸筒延長噴霧頭的長度，噴霧頭的一側設置有調節件，調節件包括；驅動齒輪的頂端設置有鎖定齒板，鎖定齒板與驅動齒輪相互嚙合對噴霧頭進行鎖定；調節螺桿，其位于鎖定齒板的頂端，調節螺桿帶動鎖定齒板移動，該美容噴霧風扇通過在噴霧頭一側設置的驅動齒輪、鎖定齒板與頂端調節螺桿的配合，便于根據需要使轉動軸帶動噴霧頭進行角度的調節，并且通過鎖定齒板將其固定，提高噴霧頭使用的穩定效果，并且通過延伸筒能夠延長噴霧頭的長度，進而能夠使噴出的霧氣分散到更遠處。

技術研發人員：連俊洪
受保護的技術使用者：惠州市達賀實業有限公司
技術研發日：20240618
技術公布日：2025/4/28
