本發明涉及醫療器械，具體為一種用于微創脾切除術中可自動分解組織的取脾裝置。

背景技術：

1、微創脾切除術是指腹腔鏡下脾切除術，是一種通過腹腔鏡技術進行的微創手術，用于治療脾臟疾病，利用腹腔鏡及其相關手術器械，在腹部進行微小切口，通過腹腔鏡鏡頭觀察腹腔內情況，并使用手術器械進行脾臟切除。

2、在微創脾切除術時，由于脾臟的體積大，切除下來的脾臟難以通過微創切口取出，而現有的取脾裝置不方便在腹腔內對取下的脾臟進行分解，這不僅導致脾臟取出困難，并極大地延長手術時間，并且若切除后的脾臟不慎掉落在腹腔內，還會產生脾種植的情況，并且現有取脾裝置的切除頭與脾臟接觸面積較大，在對脾臟較小的壞死區域進行切除時，由于切除頭不方便對自身角度進行調節，在進行切除時可能會不小心切除壞死區域周邊的健康脾臟組織，不僅增加了手術的風險，健康組織的損失還可能導致患者的恢復時間延長。

技術實現思路

1、本發明要解決的技術問題是提供一種臨床手術創口牽開設備，以解決上述背景技術提出現有的取脾裝置不方便在腹腔內對取下的脾臟進行分解，并且切除頭不方便對自身角度進行調節，本發明技術方案針對現有技術解決方案過于單一的技術問題，提供了顯著不同于現有技術的解決方案。

2、為解決上述問題，本發明提供如下技術方案：

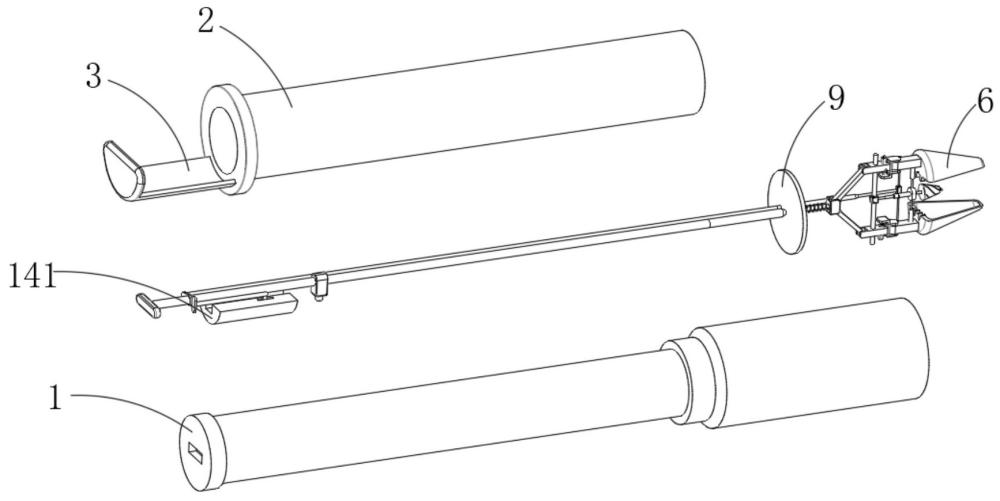

3、一種用于微創脾切除術中可自動分解組織的取脾裝置，包括內筒，所述內筒外部轉動連接有外筒，所述外筒端部安裝有托板，所述內筒內部安裝有安裝桿，所述安裝桿表面滑動連接有連接臺，所述內筒內部設置有切除頭，所述連接臺端部轉動連接有連桿，所述連桿端部轉動連接有連接塊，所述連接塊背端安裝有第一拉桿，所述內筒內部安裝有限位板，所述第一拉桿與限位板滑動相連，所述內筒內部設置有破碎頭，所述切除頭端部安裝有凸塊，所述第一拉桿表面滑動連接有連接板；偏移調節機構，所述偏移調節機構設置在切除頭背端與安裝桿側端，所述偏移調節機構用于對切除頭的角度進行調節，并且在角度調節的同時可以對切除頭內部間距進行調節；破碎跟隨組件，所述破碎跟隨組件設置在安裝桿表面與切除頭內部，所述破碎跟隨組件用于在切除頭角度產生偏移時，使破碎頭能夠跟隨切除頭一同偏移，從而在切除頭偏轉時也能夠對內部進行破碎分解；切除鎖定機構；所述切除鎖定機構設置在內筒另一端內部，所述切除鎖定機構能夠對第一拉桿進行鎖定，使醫護人員不需要持續拉動第一拉桿，減緩醫護人員手部疲勞。

4、可選的，所述連接臺數量為兩組，且在安裝桿表面呈對稱狀分布；所述切除頭為錐臺狀，且切除頭內部開設有空腔。

5、可選的，所述第一拉桿表面套設有彈簧；所述彈簧一端與限位板相連接，另一端與連接塊背端相連接。

6、可選的，所述破碎頭表面設置有弧形條紋，四組所述弧形條紋在破碎頭表面呈圓周狀分布，所述破碎頭端部凸塊為四棱錐狀。

7、可選的，所述偏移調節機構包括滑動連接在限位板內部的第二拉桿，還包括滑動在切除頭背端側壁滑槽內的滑臺，所述第二拉桿端部安裝有滑桿，所述滑桿兩端與滑臺滑動連接，所述第二拉桿另一端與連接板相連接，所述連接板與第一拉桿表面滑動相連，所述切除頭背端在安裝臺內部轉動，所述安裝臺與連接臺滑動連接，所述第二拉桿表面安裝有長板，所述長板表面安裝有第一油液箱，所述第一油液箱內部滑動連接有第一活塞桿，所述第一活塞桿端部與限位板相連接，所述連接臺內部安裝有第二油液箱，所述第二油液箱內部滑動連接有第二活塞桿，所述第二活塞桿與安裝臺相連接所述第二油液箱與第一油液箱之間連接有軟管。

8、本發明通過偏移調節機構，使切除頭可以對自身角度進行調節，在對脾臟表面較小的壞死區域進行切除時，根據壞死區域的大小使切除頭傾斜不同角度，此時切除頭與脾臟接觸面積會根據傾斜的角度產生變化，通過調整切除頭的傾斜角度，醫生可以更加精確地控制切除范圍。

9、可選的，所述滑臺兩端均安裝有彈簧，所述彈簧兩端與切除頭背端側壁滑槽內壁相連接，所述切除頭內部與安裝臺之間安裝有扭簧。

10、可選的，所述破碎跟隨組件包括安裝在切除頭背端底部的第一彈性伸縮桿，還包括套設在安裝桿表面的轉臺，所述第一彈性伸縮桿底部安裝有套環，所述轉臺端部安裝有第二彈性伸縮桿，所述第二彈性伸縮桿端部安裝有電機，所述電機輸出端安裝有電動推桿，所述電動推桿伸出端與破碎頭相連接，所述套環與電動推桿轉動連接。

11、可選的，所述第一彈性伸縮桿數量為兩組，兩組所述第一彈性伸縮桿呈對稱狀分布在套環表面。

12、可選的，所述切除鎖定機構包括安裝在內筒內部的鎖定臺，所述第一拉桿表面安裝有凸臺，所述凸臺內部安裝有彈性塊，所述鎖定臺內部空腔內滑動有抵壓塊，所述抵壓塊端部連接有第三拉桿。

13、可選的，所述鎖定臺一端開設有倒角，所述抵壓塊端部為傾斜狀設計，所述抵壓塊另一端安裝有拉簧。

14、本發明提供的技術方案與現有技術相比，至少具有如下有益效果：

15、上述方案中，通過設置的切除頭、連桿、第一拉桿、限位板與偏移調節機構，使切除頭可以對自身角度進行調節，在對脾臟表面較小的壞死區域進行切除時，根據壞死區域的大小使切除頭傾斜不同角度，此時切除頭與脾臟接觸面積會根據傾斜的角度產生變化，通過調整切除頭的傾斜角度，醫生可以更加精確地控制切除范圍，確保僅切除壞死的脾臟組織，而盡可能保留健康的脾臟部分，并且在切除頭傾斜時，可以同步減小切除頭內部的間距，可以確保切除頭更緊密地貼合脾臟壞死區域，從而更有效地切除病變組織。

16、通過設置的安裝桿、破碎頭、切除頭與破碎跟隨組件，在切除頭偏移至不同角度時，破碎頭都能夠對切除頭內部組織進行破碎分解，破碎頭能夠隨切除頭角度的變化而同樣進行變化，確保了無論切除頭處于何種角度，都能有效地處理脾臟內部組織，大幅縮短了手術時間，提高了手術效率

17、通過設置的內筒、外筒、托板與切除鎖定機構，在將壞死組織切除至切除頭內腔內，可以對切除頭進行閉合鎖定，不需要工作人員持續拉動第一拉桿，在通過破碎頭對切除頭內腔內部組織破碎分解，能夠防止切除頭在破碎分解過程中意外打開或移動，從而確保切除的壞死組織不會掉落在患者腹腔內，不僅避免了脾種植情況的產生，還大大減輕了手術過程中的操作負擔。

技術特征：

1.一種用于微創脾切除術中可自動分解組織的取脾裝置，包括內筒，其特征在于，所述內筒外部轉動連接有外筒，所述外筒端部安裝有托板，所述內筒內部安裝有安裝桿，所述安裝桿表面滑動連接有連接臺，所述內筒內部設置有切除頭，所述連接臺端部轉動連接有連桿，所述連桿端部轉動連接有連接塊，所述連接塊背端安裝有第一拉桿，所述內筒內部安裝有限位板，所述第一拉桿與限位板滑動相連，所述內筒內部設置有破碎頭，所述切除頭端部安裝有凸塊，所述第一拉桿表面滑動連接有連接板；

2.根據權利要求1所述的用于微創脾切除術中可自動分解組織的取脾裝置，其特征在于，所述連接臺數量為兩組，且在安裝桿表面呈對稱狀分布；所述切除頭為錐臺狀，且切除頭內部開設有空腔。

3.根據權利要求2所述的用于微創脾切除術中可自動分解組織的取脾裝置，其特征在于，所述第一拉桿表面套設有彈簧；所述彈簧一端與限位板相連接，另一端與連接塊背端相連接。

4.根據權利要求3所述的用于微創脾切除術中可自動分解組織的取脾裝置，其特征在于，所述破碎頭表面設置有弧形條紋，四組所述弧形條紋在破碎頭表面呈圓周狀分布，所述破碎頭端部凸塊為四棱錐狀。

5.根據權利要求4所述的用于微創脾切除術中可自動分解組織的取脾裝置，其特征在于，所述偏移調節機構包括滑動連接在限位板內部的第二拉桿，還包括滑動在切除頭背端側壁滑槽內的滑臺，所述第二拉桿端部安裝有滑桿，所述滑桿兩端與滑臺滑動連接，所述第二拉桿另一端與連接板相連接，所述連接板與第一拉桿表面滑動相連，所述切除頭背端在安裝臺內部轉動，所述安裝臺與連接臺滑動連接，所述第二拉桿表面安裝有長板，所述長板表面安裝有第一油液箱，所述第一油液箱內部滑動連接有第一活塞桿，所述第一活塞桿端部與限位板相連接，所述連接臺內部安裝有第二油液箱，所述第二油液箱內部滑動連接有第二活塞桿，所述第二活塞桿與安裝臺相連接所述第二油液箱與第一油液箱之間連接有軟管。

6.根據權利要求5所述的用于微創脾切除術中可自動分解組織的取脾裝置，其特征在于，所述滑臺兩端均安裝有彈簧，所述彈簧兩端與切除頭背端側壁滑槽內壁相連接，所述切除頭內部與安裝臺之間安裝有扭簧。

7.根據權利要求6所述的用于微創脾切除術中可自動分解組織的取脾裝置，其特征在于，所述破碎跟隨組件包括安裝在切除頭背端底部的第一彈性伸縮桿，還包括套設在安裝桿表面的轉臺，所述第一彈性伸縮桿底部安裝有套環，所述轉臺端部安裝有第二彈性伸縮桿，所述第二彈性伸縮桿端部安裝有電機，所述電機輸出端安裝有電動推桿，所述電動推桿伸出端與破碎頭相連接，所述套環與電動推桿轉動連接。

8.根據權利要求7所述的用于微創脾切除術中可自動分解組織的取脾裝置，其特征在于，所述第一彈性伸縮桿數量為兩組，兩組所述第一彈性伸縮桿呈對稱狀分布在套環表面。

9.根據權利要求8所述的用于微創脾切除術中可自動分解組織的取脾裝置，其特征在于，所述切除鎖定機構包括安裝在內筒內部的鎖定臺，所述第一拉桿表面安裝有凸臺，所述凸臺內部安裝有彈性塊，所述鎖定臺內部空腔內滑動有抵壓塊，所述抵壓塊端部連接有第三拉桿。

10.根據權利要求9所述的用于微創脾切除術中可自動分解組織的取脾裝置，其特征在于，所述鎖定臺一端開設有倒角，所述抵壓塊端部為傾斜狀設計，所述抵壓塊另一端安裝有拉簧。

技術總結
本發明提供了一種用于微創脾切除術中可自動分解組織的取脾裝置，包括內筒，所述內筒外部轉動連接有外筒，所述外筒端部安裝有托板，所述內筒內部安裝有安裝桿，所述安裝桿表面滑動連接有連接臺，所述內筒內部設置有切除頭，所述連接臺端部轉動連接有連桿，所述連桿端部轉動連接有連接塊。通過設置的切除頭、連桿、第一拉桿、限位板與偏移調節機構，使切除頭可以對自身角度進行調節，在對脾臟表面較小的壞死區域進行切除時，根據壞死區域的大小使切除頭傾斜不同角度，此時切除頭與脾臟接觸面積會根據傾斜的角度產生變化，通過調整切除頭的傾斜角度，醫生可以更加精確地控制切除范圍，確保僅切除壞死的脾臟組織，而盡可能保留健康的脾臟部分。

技術研發人員：余珍珠,王憲強,夏俏,申州,邢國棟,叢霆,馬云鶴,陳麗娜,劉陽暖
受保護的技術使用者：中國人民解放軍總醫院第七醫學中心
技術研發日：
技術公布日：2025/4/24
