本申請涉及電池發電領域，具體涉及一種sofc發電系統及其控制方法、燃料電池控制器。

背景技術：

1、sofc(solid?oxide?fuel?cell?system，固體氧化物燃料電池)發電系統是一種高效的發電裝置，具有發電高效、燃料多元等特點，其燃料可以是天然氣、氫氣、沼氣、生物質氣等含c(碳)、h(氫)的化合物。

2、雖然sofc發電系統具有諸多優點，但也有明顯的缺點，例如啟停時間長，啟停次數有限制等。故sofc系統更適用于長時連續發電或熱電聯供場景，如酒店醫院等有連續用電、用熱、用冷需求的場景。而電網供電可分為平價、峰價和谷價三個電價時段，也可分別稱為平電時段、峰電時段和谷電時段，一般谷電時段為連續的5個小時，其余為平電時段和峰電時段。在谷電時段，sofc發電系統若也用天然氣發電，則成本比電網電價還高，經濟效益為負值。但是sofc系統受限于啟停時間長等因素，又不能在谷電時段停機。所以，如何降低現有sofc發電系統的運行成本，提高sofc發電系統的經濟效益，是一個亟待解決的問題。

3、需要說明的是，上述的陳述僅用于提供與本申請有關的背景技術信息，而不必然的構成現有技術。

技術實現思路

1、鑒于上述問題，本申請的實施例提供一種sofc發電系統及其控制方法、燃料電池控制器，可以在谷電時段降低sofc發電系統的運行成本，從而提高sofc發電系統的經濟效益。

2、第一方面，本申請的實施例提供了一種sofc發電系統控制方法，所述sofc發電系統包括發電模塊和冷熱供應模塊，所述方法包括：

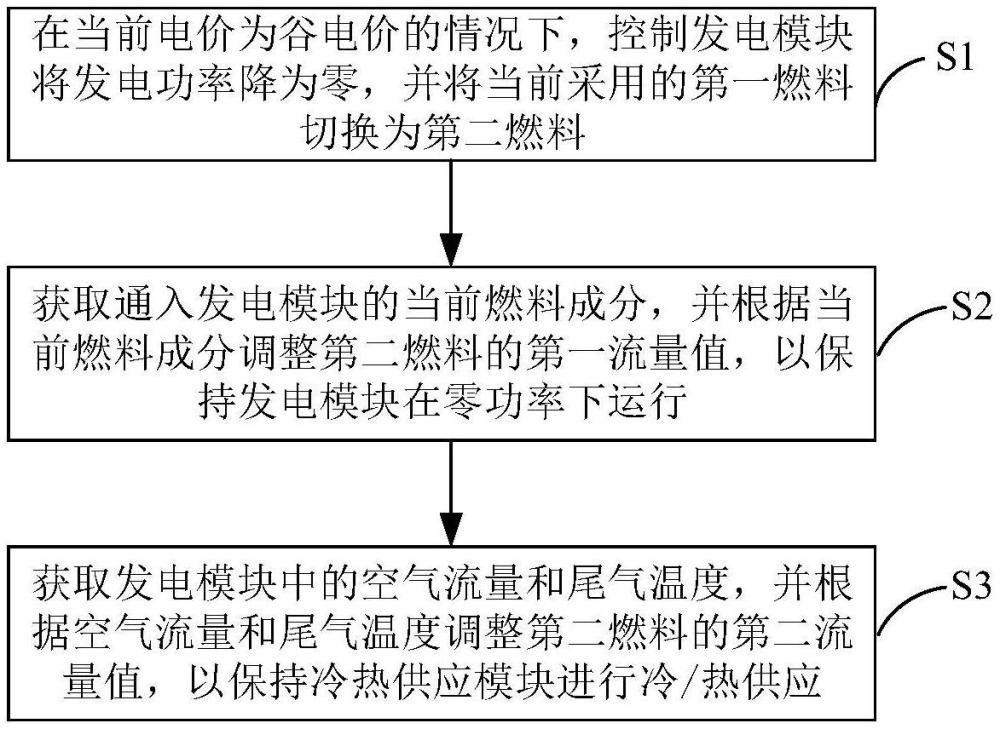

3、在當前電價為谷電價的情況下，控制所述發電模塊將發電功率降為零，并將當前采用的第一燃料切換為第二燃料；所述第一燃料的經濟成本高于所述第二燃料的經濟成本；

4、獲取通入所述發電模塊的當前燃料成分，并根據所述當前燃料成分調整所述第二燃料的第一流量值，以保持所述發電模塊在零功率下運行；

5、獲取所述發電模塊中的空氣流量和尾氣溫度，并根據所述空氣流量和所述尾氣溫度調整所述第二燃料的第二流量值，以保持所述冷熱供應模塊進行冷/熱供應。

6、在一些可選的實施例中，所述方法還包括：

7、在所述當前電價由所述谷電價變更為非谷電價的情況下，將當前采用的所述第二燃料切換為所述第一燃料；

8、控制所述第一燃料的流量，將所述發電模塊的發電功率由零功率提升至目標功率。

9、在一些可選的實施例中，所述獲取通入所述發電模塊的當前燃料成分，包括：

10、獲取燃?xì)獬煞謾z測器的實時檢測數據；所述燃?xì)獬煞謾z測器設置于所述發電模塊的進氣通路上，用于實時檢測通入所述發電模塊的燃料中所述第二燃料的成分；

11、基于所述實時檢測數據確定通入所述發電模塊的當前燃料成分。

12、在一些可選的實施例中，所述第二燃料為能夠用于電池發電的可再生能源。

13、第二方面，本申請的實施例提供了一種燃料電池控制器，其特征在于，應用于包括發電模塊和冷熱供應模塊的sofc發電系統包括，所述燃料電池控制器包括：

14、燃料切換模塊，用于在當前電價為谷電價的情況下，控制所述發電模塊將發電功率降為零，并將當前采用的第一燃料切換為第二燃料；所述第一燃料的經濟成本高于所述第二燃料的經濟成本；

15、第一調整模塊，用于獲取所述第二燃料的當前燃料成分，并根據所述當前燃料成分調整所述第二燃料的第一流量值，以保持所述發電模塊在零功率下運行；

16、第二調整模塊，用于獲取所述發電模塊中的空氣流量和尾氣溫度，并根據所述空氣流量和所述尾氣溫度調整所述第二燃料的第二流量值，以保持所述冷熱供應模塊進行冷/熱供應。

17、第三方面，本申請的實施例提供了一種sofc發電系統，其特征在于，包括發電模塊、燃料供應模塊、冷熱供應模塊以及權利要求5所述的燃料電池控制器。

18、在一些可選的實施例中，所述燃料供應模塊包括燃料氣路和燃料切換控制器，所述燃料氣路用于提供所述第一燃料和所述第二燃料；所述燃料切換控制器用于控制向所述發電模塊提供燃料的燃料氣路的通斷。

19、在一些可選的實施例中，所述燃料供應模塊還包括燃?xì)獬煞謾z測器，設置于所述發電模塊的進氣通路上，用于實時檢測通入所述發電模塊的燃料中所述第二燃料的成分，并將檢測結果發送至所述燃料電池控制器。

20、在一些可選的實施例中，所述冷熱供應模塊與所述燃料供應模塊和所述發電模塊連接，分別接入所述第二燃料和所述發電模塊的高溫尾氣。

21、在一些可選的實施例中，所述sofc發電系統還包括云平臺，所述云平臺通過總線協議與所述燃料電池控制器連接，并將當前電價發送給所述燃料電池控制器。

22、本申請中，可以在當前電價為谷電價的情況下，控制發電模塊將發電功率降為零，在發電模塊零功率運行的情況下，將經濟成本和碳排量均較高的第一燃料切換為經濟成本和碳排量均較低的第二燃料。并不斷調整通入發電模塊的第二燃料的流量，以保持發電模塊可以零功率正常運行。還可以向冷熱供應模塊通入上述的第二燃料，并實時調整通入冷熱供應模塊的第二燃料的流量，以保持冷熱供應模塊進行正常的冷/熱供應。如此，通過兩種燃料的切換使用，可以在當前電價為谷電價時，保障sofc發電系統不停機(發電模塊零功率運行)的情況下，降低該sofc發電系統的經濟成本和碳排放量。

23、上述說明僅是本申請的實施例技術方案的概述，為了能夠更清楚了解本申請的技術手段，而可依照說明書的內容予以實施，并且為了讓本申請實施例的上述和其它目的、特征和優點能夠更明顯易懂，以下特舉本申請的具體實施方式。

技術特征：

1.一種sofc發電系統控制方法，其特征在于，所述sofc發電系統包括發電模塊和冷熱供應模塊，所述方法包括：

2.如權利要求1所述的方法，其特征在于，所述方法還包括：

3.如權利要求1所述的方法，其特征在于，所述獲取通入所述發電模塊的當前燃料成分，包括：

4.如權利要求1所述的方法，其特征在于，所述第二燃料為能夠用于電池發電的可再生能源。

5.一種燃料電池控制器，其特征在于，應用于包括發電模塊和冷熱供應模塊的sofc發電系統包括，所述燃料電池控制器包括：

6.一種sofc發電系統，其特征在于，包括發電模塊、燃料供應模塊、冷熱供應模塊以及權利要求5所述的燃料電池控制器。

7.如權利要求6所述的sofc發電系統，其特征在于，所述燃料供應模塊包括燃料氣路和燃料切換控制器，所述燃料氣路用于提供所述第一燃料和所述第二燃料；所述燃料切換控制器用于控制向所述發電模塊提供燃料的燃料氣路的通斷。

8.如權利要求7所述的sofc發電系統，其特征在于，所述燃料供應模塊還包括燃?xì)獬煞謾z測器，設置于所述發電模塊的進氣通路上，用于實時檢測通入所述發電模塊的燃料中所述第二燃料的成分，并將檢測結果發送至所述燃料電池控制器。

9.如權利要求6所述的sofc發電系統，其特征在于，所述冷熱供應模塊與所述燃料供應模塊和所述發電模塊連接，分別接入所述第二燃料和所述發電模塊的高溫尾氣。

10.如權利要求6所述的sofc發電系統，其特征在于，所述sofc發電系統還包括云平臺，所述云平臺通過總線協議與所述燃料電池控制器連接，并將當前電價發送給所述燃料電池控制器。

技術總結
本申請公開了一種SOFC發電系統及其控制方法、燃料電池控制器，該SOFC發電系統包括發電模塊和冷熱供應模塊，該方法包括：在當前電價為谷電價的情況下，控制發電模塊將發電功率降為零，并將當前采用的第一燃料切換為第二燃料；第一燃料的經濟成本高于第二燃料的經濟成本；獲取通入發電模塊的當前燃料成分，并根據當前燃料成分調整第二燃料的第一流量值，以保持發電模塊在零功率下運行；獲取發電模塊中的空氣流量和尾氣溫度，并根據空氣流量和尾氣溫度調整第二燃料的第二流量值，以保持冷熱供應模塊進行冷/熱供應。本申請能夠在谷電時段降低SOFC發電系統的運行成本，從而提高SOFC發電系統的經濟效益。

技術研發人員：丁志斌,孫楠楠,萬海,裴金力,肖劍,于超,陶凡,王寶軍,紀賢瑞,彭軍
受保護的技術使用者：天門綠動能源有限公司
技術研發日：
技術公布日：2025/4/24
