本發明涉及便攜式小便器，具體涉及一次性男用便攜式小便器及其使用方法。

背景技術：

1、隨著社會的進步和生活水平的提高，人們對于個人衛生和隱私保護的需求日益增強。特別是在一些特殊環境下，如戶外探險、長途旅行、行駛在高速公路或者長期臥床不便行動的患者等場合，男性經常會遇到無法及時找到廁所或者不便上廁所的問題。

2、對于長期臥床不便行動的患者，在醫療條件允許的條件下，可以通過插入尿管解決小便的問題，但是插尿管不僅容易帶來不適感，也不適用于戶外環境，如有公開號為cn100459919c的車用便攜便器，整體結構類似于坐便器，即不適用于長期臥床的病人，在車內使用時需要車內具有充足的空間，對于一般的轎車而言也存在使用不便的問題。

技術實現思路

1、本發明的目的是為了克服現有技術中的問題，提供一次性男用便攜式小便器，操作簡單，衛生安全，使用時不需要大幅度改變患者躺臥的姿態或乘客坐臥的姿態即可使用，在小空間內也可使用，極大地方便了患者和乘客，能夠解決男性在緊急情況下無處小便和不方便小便的問題。

2、本發明提供了一次性男用便攜式小便器包括密封的儲液袋，所述儲液袋為扁平狀，使得儲液袋具有上下兩個袋膜，儲液袋上的兩個袋膜互相貼合，該一次性男用便攜式小便器還包括：導尿管，一個端部位于儲液袋內，另一個端部位于儲液袋外，并作為尿液的入口端，位于儲液袋內部的部分導尿管管體連接所述上下兩個袋膜；兩個粘貼部，分別連接于所述儲液袋的兩端，兩個粘貼部分別粘貼在左右大腿上，用于將儲液袋限制在左右大腿之間。

3、較佳地，所述導尿管上具有多個朝向儲液袋兩側流通尿液的通道，所述儲液袋兩側均裝填有用于吸收尿液的顆粒物。

4、較佳地，各所述通道均包括：弧形管道，固定連接在所述導尿管的外周，并且弧形管道的中部通過導尿孔與所述導尿管導通；兩個軟管，分別設置于所述儲液袋內部的兩端，各軟管的一端連通所述弧形管道的端部，另一端用于朝向儲液袋內的顆粒物引導尿液。

5、較佳地，所述儲液袋的內部兩端均設置有便于尿液浸透的儲料袋，所述儲料袋內裝填有所述顆粒物，各所述儲料袋上遠離所述導尿管的端部均連接有拉力繩，所述拉力繩穿過所述儲液袋上具有的穿孔連接所述粘貼部。

6、較佳地，所述儲料袋遠離所述導尿管的外部固定連接有固定板，固定板的長度方向與所述導尿管的長度方向平行，所述固定板連接所述拉力繩，所述拉力繩的數量為多個，多個拉力繩互相平行設置。

7、較佳地，所述儲料袋上靠近所述導尿管的側面設有多個允許尿液進入儲料袋內部的通孔。

8、較佳地，所述儲液袋的袋體上設置有多個顯色條，所述顯色條的長度方向均垂直于所述導尿管的長度方向，顯色條包括透明薄膜和遇尿液變色的試紙條，所述透明薄膜嵌設在儲液袋的袋體側壁上，透明薄膜的內表面粘貼所述試紙條。

9、較佳地，所述導尿管上的入口端設置有喇叭形的入尿口，并且靠近所述入尿口的儲液袋上連接有用于保護隱私的遮擋層。

10、較佳地，所述遮擋層上具有滑軌，所述入尿口的外壁具有滑塊，所述滑塊與所述滑軌滑動配合，所述入尿口與所述導尿管之間通過伸縮管連通。

11、較佳地，所述遮擋層、所述儲液袋和所述粘貼部均能夠同時卷設在導尿管的外部，并且形成便于收納的卷筒，所述卷筒上靠近所述入尿口的端部設有卷筒蓋。

12、一次性男用便攜式小便器的使用方法包括以下步驟：

13、s100、使用者選擇合適的躺臥姿或者坐臥姿，將兩個粘貼部用于分別粘貼在左右大腿上，用于適度撐起儲液袋，降低遠離導尿管入口端的儲液袋；

14、s200、患者朝向導尿管入口端的內部小便，尿液進入導尿管，并通過多個通道進入儲液袋的左右兩側內，儲液袋內的尿液穿過儲料袋，并與儲料袋內的顆粒物接觸，顆粒物吸收尿液后膨脹撐開儲液袋，并產生虹吸效果，以使儲液袋內更多的尿液與顆粒物接觸；

15、s300、腿部張開，帶動兩側的拉力繩互相遠離，拉力繩拉動儲料袋朝向遠離導尿管的方向移動，能夠撐開儲液袋內的空間，增強了虹吸效果；

16、s400、小便結束后，取下腿上的拉力繩，移除儲液袋即可。

17、與現有技術相比，本發明的有益效果是：

18、本一次性男用便攜式小便器適用于臥床和坐在車內的男性使用，操作簡單，衛生安全，使用時不需要大幅度改變患者躺臥的姿態或乘客坐臥的姿態即可使用，在小空間內也可使用，極大地方便了患者和乘客，能夠解決男性在緊急情況下無處小便和不方便小便的問題；

19、儲料袋采用透水的無紡布或者采用為網袋，儲料袋內部包裹有顆粒物，避免部分顆粒物聚集在儲液袋的角落，導致不能夠充分吸收尿液的問題；腿部張開的過程中，拉力繩拉動儲料袋朝向遠離導尿管的方向移動，不僅能夠撐開儲液袋，也能夠撐開儲液袋內的空間，產生更好的虹吸效果，使得更多的尿液穿過儲料袋被顆粒物吸收，吸收尿液后的顆粒物膨脹也有利于撐開儲液袋內的空間，兩者互相促進并產生更好的有益效果；

20、當尿液進入儲液袋內，尿液接觸試紙條并變色，能夠通過顯色條上的變色長度來判斷儲液袋內尿液的多少，便于使用者觀察，并在吸收到足夠多的尿液之后及時更換；

21、卷筒蓋上具有容納入尿口上的把手的容納槽，卷筒蓋蓋合在卷筒上，能夠防止儲液袋散開，同時容納槽也能夠防止卷筒蓋與筒狀的儲液袋發生扭轉，卷筒蓋也具有防止氣味飄散的作用。

技術特征：

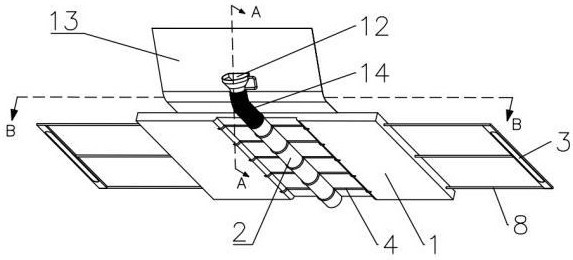

1.一次性男用便攜式小便器，包括密封的儲液袋（1），其特征在于，所述儲液袋（1）為扁平狀，使得儲液袋（1）具有上下兩個袋膜，儲液袋（1）上的兩個袋膜互相貼合，該一次性男用便攜式小便器還包括：

2.如權利要求1所述的一次性男用便攜式小便器，其特征在于，所述導尿管（2）上具有多個朝向儲液袋（1）兩側流通尿液的通道（4），所述儲液袋（1）兩側均裝填有用于吸收尿液的顆粒物。

3.如權利要求2所述的一次性男用便攜式小便器，其特征在于，各所述通道（4）均包括：

4.如權利要求2所述的一次性男用便攜式小便器，其特征在于，所述儲液袋（1）的內部兩端均設置有便于尿液浸透的儲料袋（7），所述儲料袋（7）內裝填有所述顆粒物，各所述儲料袋（7）上遠離所述導尿管（2）的端部均連接有拉力繩（8），所述拉力繩（8）穿過所述儲液袋（1）上具有的穿孔連接所述粘貼部（3）。

5.如權利要求4所述的一次性男用便攜式小便器，其特征在于，所述儲料袋（7）遠離所述導尿管（2）的外部固定連接有固定板（9），固定板（9）的長度方向與所述導尿管（2）的長度方向平行，所述固定板（9）連接所述拉力繩（8），所述拉力繩（8）的數量為多個，多個拉力繩（8）互相平行設置。

6.如權利要求1所述的一次性男用便攜式小便器，其特征在于，所述儲液袋（1）的袋體上設置有多個顯色條（11），所述顯色條（11）的長度方向均垂直于所述導尿管（2）的長度方向，顯色條（11）包括透明薄膜和遇尿液變色的試紙條，所述透明薄膜嵌設在儲液袋（1）的袋體側壁上，透明薄膜的內表面粘貼所述試紙條。

7.如權利要求1所述的一次性男用便攜式小便器，其特征在于，所述導尿管（2）上的入口端設置有喇叭形的入尿口（12），并且靠近所述入尿口（12）的儲液袋（1）上連接有用于保護隱私的遮擋層（13）。

8.如權利要求7所述的一次性男用便攜式小便器，其特征在于，所述遮擋層（13）上具有滑軌，所述入尿口（12）的外壁具有滑塊，所述滑塊與所述滑軌滑動配合，所述入尿口（12）與所述導尿管（2）之間通過伸縮管（14）連通。

9.如權利要求7所述的一次性男用便攜式小便器，其特征在于，所述遮擋層（13）、所述儲液袋（1）和所述粘貼部（3）均能夠同時卷設在導尿管（2）的外部，并且形成便于收納的卷筒（15），所述卷筒（15）上靠近所述入尿口（12）的端部設有卷筒蓋（14）。

10.如權利要求4所述的一次性男用便攜式小便器的使用方法，其特征在于，包括以下步驟：

技術總結
本發明公開了一次性男用便攜式小便器及其使用方法，屬于便攜式小便器技術領域。該一次性男用便攜式小便器包括密封的儲液袋，所述儲液袋為扁平狀，使得儲液袋具有上下兩個袋膜，儲液袋上的兩個袋膜互相貼合，該一次性男用便攜式小便器還包括：導尿管，一個端部位于儲液袋內，另一個端部位于儲液袋外，并作為尿液的入口端，位于儲液袋內部的部分導尿管管體連接所述上下兩個袋膜；兩個粘貼部，分別連接于所述儲液袋的兩端，兩個粘貼部分別粘貼在左右大腿上。本一次性男用便攜式小便器不需要大幅度改變患者躺臥的姿態或乘客坐臥的姿態即可使用，極大地方便了患者和乘客，能夠解決男性在緊急情況下無處小便和不方便小便的問題。

技術研發人員：洪震,郭海麗,胡明明,李添瑀,祝前峰,董春梅,姚瑤,陳丹丹,岳天宇
受保護的技術使用者：江蘇衛生健康職業學院
技術研發日：
技術公布日：2025/4/24
