本申請涉及醫療，尤其是涉及一種過敏點刺試驗結果判定裝置。

背景技術：

1、在過敏點刺試驗中，目前常用的技術手段存在顯著的不足。這些不足主要體現在以下幾個方面：目前普遍采用普通光源進行過敏點刺試驗結果的判讀，普通光源往往無法提供穩定且合適的光照條件，導致在判讀過程中，由于光線不足或光線不均勻，醫生或護士難以準確觀察點刺部位產生的風團皮丘，從而影響結果的準確性；通常依賴肉眼觀察和直尺量度來測量皮丘的直徑，直尺在使用過程中容易接觸患者皮膚及穿刺點，若未及時發現并消毒，再次使用在下一患者身上時，可能會造成交叉感染，增加醫療風險；人工讀數計算過程中，由于人為算術誤差，可能導致結果讀取不準確，影響診斷的可靠性；不同患者因個體差異，其表皮面積和陽性對照皮丘直徑可能不同，然而，現有技術通常使用統一的數據標準來判定陽性值，這忽略了患者之間的個體差異，可能導致判讀結果不準確。

2、綜上所述，現有技術在過敏點刺試驗結果的判讀方面存在諸多不足，包括光源不足、測量與判讀方式的不準確以及缺乏針對個體差異的靈活調整機制，這些問題嚴重影響了過敏點刺試驗結果的準確性和可靠性。

3、因此，有必要開發一種新的過敏點刺試驗結果判定裝置來解決這些問題。

技術實現思路

1、本申請?zhí)峁┝艘环N過敏點刺試驗結果判定裝置，可以在進行過敏點刺試驗結果判定時，輔助醫生針對患者的個體差異靈活地調整光源，提升醫生對過敏點刺試驗結果判定的準確性。

2、為了實現上述目的，本發明采用了如下技術方案:

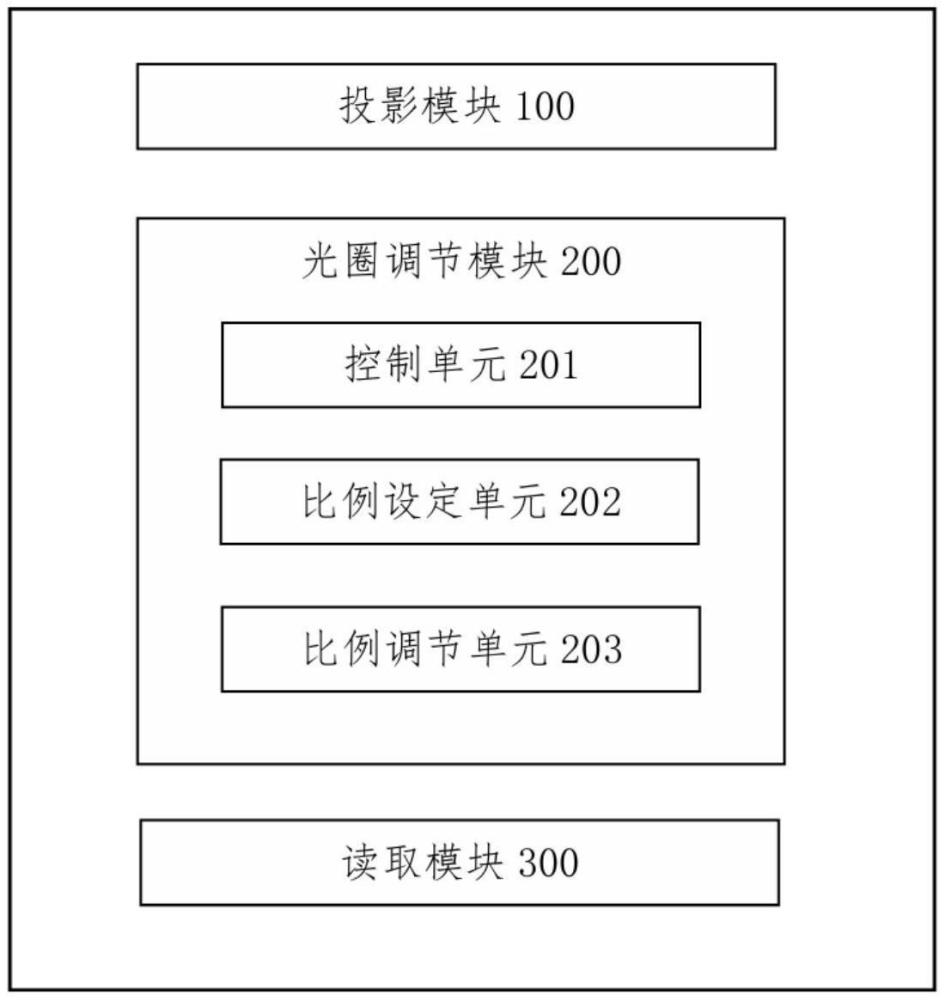

3、第一方面，本發明提供一種過敏點刺試驗結果判定裝置，包括：

4、投影模塊，包括至少一個光源燈體，用于投射出不同直徑的光圈；

5、光圈調節模塊，包括控制單元、比例設定單元和比例調節單元，所述控制單元用于根據輸入的直徑，調節所述光源燈體投影出的光圈直徑；所述比例設定單元用于設置各所述光源燈體投影出的光圈直徑之間的相對比例；所述比例調節單元用于當接收到其中一個所述光源燈體的直徑調節信號時，按照所述相對比例調節其他所述光源燈體投影出的光圈直徑；

6、讀取模塊，包括攝像頭和數值讀取單元，所述攝像頭用于拍攝皮丘和其對應的光圈，得到待判讀圖片；所述數值讀取單元用于識別所述待判讀圖片，計算光源燈體投影出的光圈直徑與皮丘的直徑之比，自動判讀并記錄過敏點刺試驗結果。

7、在本申請一較佳的示例中可以進一步設置為，所述光源燈體包括至少五個燈體，分別用于投影對照光圈、陰性光圈、陽性第一光圈、陽性第二光圈和陽性第三光圈，所述比例設定單元將相對比例設定為陰性光圈的直徑等于對照光圈直徑的25％，陽性第一光圈的直徑等于對照光圈直徑的50％，陽性第二光圈的直徑等于對照光圈直徑的100％，陽性第三光圈的直徑等于對照光圈直徑的200％。

8、在本申請一較佳的示例中可以進一步設置為，所述控制單元還用于根據預設的所述對照光圈的直徑，基于所述相對比例調節其他所述光源燈體投影出的光圈直徑。

9、在本申請一較佳的示例中可以進一步設置為，還包括：

10、連接模塊，包括至少一條數據線，用于將所述光源燈體與電腦連接。

11、在本申請一較佳的示例中可以進一步設置為，還包括：

12、固定模塊，用于固定所述投影模塊的光源燈體。

13、在本申請一較佳的示例中可以進一步設置為，所述光源燈體通過可伸縮或彎曲的燈柱連接于所述固定模塊。

14、在本申請一較佳的示例中可以進一步設置為，所述數據線為usb接頭。

15、在本申請一較佳的示例中可以進一步設置為，還包括一個燈體光源開關，用于控制所述光源燈體的開啟和關閉。

16、在本申請一較佳的示例中可以進一步設置為，還包括：

17、報告生成模塊，根據所述讀取模塊的過敏點刺試驗結果，生成預設格式的判讀報告。

18、在本申請一較佳的示例中可以進一步設置為，所述數值讀取單元通過邊緣識別算法識別所述待判讀圖片。

19、綜上，與現有技術相比，本申請實施例提供的技術方案帶來的有益效果至少包括：

20、1、利用投影調節器根據陽性對照皮丘直徑調節出的投影光圈去對比皮丘的直徑，能夠輔助醫生進行更為準確的對照參考，避免了人工讀數計算過程中的人為算術誤差，提高了判讀的準確性。具體地，判讀器可根據不同患者的陽性對照皮丘直徑設置對照光圈的直徑，通過光圈調節模塊預設的相對比例和比例調節模塊讓光源燈體投影出不同直徑的光圈，讓后將不同直徑的光圈投影到患者的皮丘上，得到皮丘直徑和光圈直徑的對比圖，再用圖片識別算法根據預設的判讀標準對皮丘直徑進行判讀，得到陰性、陽性+、陽性++等判讀結果，實現了個性化判讀，提高了判讀的客觀性和準確性。

21、2、本裝置可以避免傳統直尺測量過程中可能接觸患者皮膚及穿刺點的情況，減少交叉感染的風險，提高醫療操作的安全性。

22、3、通過圖像識別算法自動拍攝和識別測量斑點直徑，并自動核算結果錄入病歷，簡化了操作流程，節省了時間，且便于數據收集與隨訪。

技術特征：

1.一種過敏點刺試驗結果判定裝置，其特征在于，包括：

2.根據權利要求1所述的過敏點刺試驗結果判定裝置，其特征在于，所述光源燈體包括至少五個燈體，分別用于投影對照光圈、陰性光圈、陽性第一光圈、陽性第二光圈和陽性第三光圈，所述比例設定單元將相對比例設定為陰性光圈的直徑等于對照光圈直徑的25％，陽性第一光圈的直徑等于對照光圈直徑的50％，陽性第二光圈的直徑等于對照光圈直徑的100％，陽性第三光圈的直徑等于對照光圈直徑的200％。

3.根據權利要求2所述的過敏點刺試驗結果判定裝置，其特征在于，所述控制單元還用于根據預設的所述對照光圈的直徑，基于所述相對比例調節其他所述光源燈體投影出的光圈直徑。

4.根據權利要求3所述的過敏點刺試驗結果判定裝置，其特征在于，還包括：

5.根據權利要求4所述的過敏點刺試驗結果判定裝置，其特征在于，還包括：

6.根據權利要求5所述的過敏點刺試驗結果判定裝置，其特征在于，所述光源燈體通過可伸縮或彎曲的燈柱連接于所述固定模塊。

7.根據權利要求4所述的過敏點刺試驗結果判定裝置，其特征在于，所述數據線為usb接頭。

8.根據權利要求7所述的過敏點刺試驗結果判定裝置，其特征在于，還包括一個燈體光源開關，用于控制所述光源燈體的開啟和關閉。

9.根據權利要求1所述的過敏點刺試驗結果判定裝置，其特征在于，還包括：

10.根據權利要求9所述的敏點刺試驗結果判定裝置，其特征在于，所述數值讀取單元通過邊緣識別算法識別所述待判讀圖片。

技術總結
本申請涉及醫療技術領域，尤其是涉及一種過敏點刺試驗結果判定裝置，主要包括：光圈調節模塊，包括控制單元、比例設定單元和比例調節單元，所述控制單元用于根據輸入的直徑，調節所述光源燈體投影出的光圈直徑；所述比例設定單元用于設置各所述光源燈體投影出的光圈直徑之間的相對比例；所述比例調節單元用于當接收到其中一個所述光源燈體的直徑調節信號時，按照所述相對比例調節其他所述光源燈體投影出的光圈直徑。本申請利用投影調節器根據陽性對照皮丘直徑調節出的投影光圈去對比皮丘的直徑，能夠輔助醫生進行更為準確的對照參考，避免了人工讀數計算過程中的人為算術誤差，提高了判讀的準確性。

技術研發人員：鄺君薇,李健,何子誠
受保護的技術使用者：中山大學附屬第一醫院
技術研發日：
技術公布日：2025/4/28
