本發明涉及戰場急救止血設備，尤其涉及用于四肢位置的戰場急救止血裝置。

背景技術：

1、大出血是戰場傷員死亡的主要原因之一。所以止血技術是國內外軍隊“白金十分鐘”現場急救的關鍵技術，對于降低陣亡率、提高傷員生存率具有關鍵意義。一系列血管損傷與戰創傷一線救治器具問世，并成功應用于現代戰場，對降低戰場截肢率和死亡率、提升戰創傷救治能力發揮了重要作用。

2、戰創傷中對血管損傷的傷員進行有效止血最重要的救治手段是使用止血帶。目前傳統的止血帶主要為旋壓止血帶，使用不當也可引發局部疼痛、神經肌肉損傷、缺血再灌注損傷、靜脈血栓形成等并發癥，特別是當止血帶壓力不夠，會使靜脈回流受阻而未壓迫動脈，從而加重出血，因此，亟需設計一種戰場急救止血裝置，以提高傷員的戰場生存率，減少使用傳統止血帶造成肢體缺血壞死等并發癥。

技術實現思路

1、根據以上存在的技術問題，本發明提供戰場急救止血裝置，實現通過氣囊充氣加壓來對傷口處進行止血處理，且氣囊的整體寬度可進行調整來適應不同大小的傷口，還可以定時控制氣囊充氣止血時間，不僅滿足更多使用需求，也減少加壓止血時間較長造成肢體壞死的問題。

2、為實現上述目的，本發明的技術方案如下：

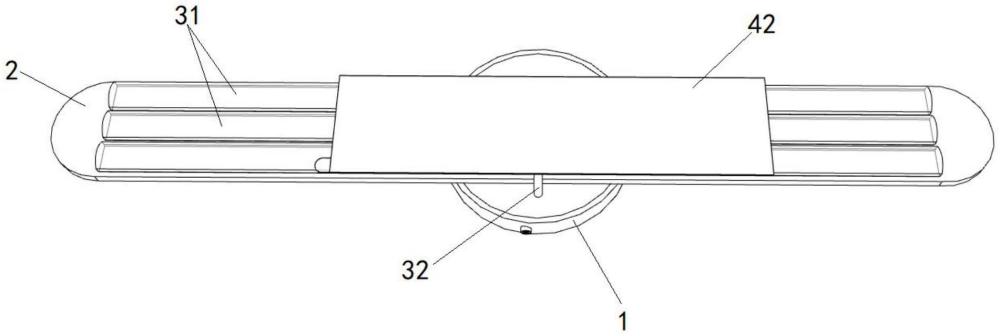

3、戰場急救止血裝置，其特征在于包括固定部、加壓止血組件、敷藥組件以及控制盤，所述控制盤安裝在固定部的外側上并且位于中心位置處，所述固定部的內側裝有加壓止血組件，所述加壓止血組件的內側面設有敷藥組件，

4、所述加壓止血組件由氣囊、充氣泵、輸氣管、連接管、電動控制閥以及壓力傳感器，三組所述氣囊間隔排布設置在固定部的內側面上，相鄰所述氣囊之間通過連接管連通，所述連接管上裝有電動控制閥，其中一個所述氣囊的進氣口通過輸氣管與充氣泵的出氣端連接，所述輸氣管內設有壓力傳感器，所述充氣泵安裝在控制盤內，

5、進一步的，所述充氣泵的進氣端設有進氣管，所述進氣管的前端從控制盤中伸出且進氣管的前端設有過濾網，對進入氣體進行過濾，避免空氣中的雜質進入到氣囊內。

6、所述敷藥組件由繃帶、止血粉和附著膜組成，所述繃帶連接在氣囊的內側面上，所述繃帶上依次設有止血粉和附著膜。

7、所述繃帶的下側設有安裝罩，所述安裝罩內裝有芯片式濕度傳感器，所述芯片式濕度傳感器與繃帶為接觸設置，將其裝在安裝罩內是通過安裝罩保護該芯片式濕度傳感器避免氣囊加壓止血是擠壓損壞該傳感器。

8、進一步的，所述止血粉采用含有殼聚糖成分的藥粉，用于給傷口快速止血。

9、進一步的，所述附著膜上一端設有凸出部，便于使用者通過該凸出部快速撕拉取下附著膜。

10、所述控制盤有殼體、后蓋、顯示屏、線路板、檔位鍵、定時鍵以及顯示燈組成，所述殼體上設有后蓋，所述殼體內部固定安裝線路板，所述線路板上設有主控制芯片，所述殼體上設置有顯示屏、檔位鍵、定時鍵以及顯示燈，

11、進一步的，所述顯示燈由紅燈和綠燈組成，當紅燈亮代表檢測到傷口出血，當綠燈亮代表傷口處未出血。

12、所述控制芯片分別與充氣泵、電動控制閥、壓力傳感器、芯片式濕度傳感器、顯示屏、檔位鍵、定時鍵以及顯示燈分別電連接，控制電子元件的運行。

13、具體的，所述氣囊采用透明塑料材質制成。

14、具體的，所述固定部采用軟直尺材質，實現將本裝置固定卡在出血部位。本發明的有益效果：

15、本發明設計的止血裝置通過固定部實現卡在四肢等位置處的出血部位，將繃帶上的附著膜撕拉取出，使得綁帶上的止血粉與傷口接觸進行止血，并根據出血口的大小通過控制盤上的檔位鍵來選擇調整氣囊的寬度大小情況，當出血口使用一個氣囊即可加壓止血，那么該氣囊與另外兩組氣囊連通的連接管上的電動控制閥處于關閉狀態；當傷口過大需要調整氣囊數量通過檔位鍵，控制電動控制閥開啟處于打開狀態，完成對氣囊整體寬度的調整，滿足更多使用需求；

16、本發明設計壓力傳感器可用于檢測氣囊內的氣壓情況，避免壓力過大造成傷口疼痛加重，且可通過控制盤上設置的定時鍵操作充氣止血時間，實現對加壓充氣止血時間的控制，避免時間過長出現并發癥或者肢體壞死等情況；

17、本發明在敷藥組件中位于繃帶的下側設有芯片式濕度傳感器，通過該芯片式濕度傳感器監測繃帶的濕度情況，判斷出血口是否出血，且檢測情況傳輸到線路板上的控制芯片后，由控制芯片控制顯示燈中亮對應的燈，輔助人員判斷傷口的出血情況，尤其是在夜間或暗環境下，避免需使用照明設備觀察傷口位置而造成暴露的風險。

技術特征：

1.戰場急救止血裝置，其特征在于包括固定部、加壓止血組件、敷藥組件以及控制盤，所述控制盤安裝在固定部的外側上并且位于中心位置處，所述固定部的內側裝有加壓止血組件，所述加壓止血組件的內側面設有敷藥組件。

2.根據權利要求1所述的戰場急救止血裝置，其特征在于所述加壓止血組件由氣囊、充氣泵、輸氣管、連接管、電動控制閥以及壓力傳感器，三組所述氣囊間隔排布設置在固定部的內側面上，相鄰所述氣囊之間通過連接管連通，所述連接管上裝有電動控制閥，其中一個所述氣囊的進氣口通過輸氣管與充氣泵的出氣端連接，所述輸氣管內設有壓力傳感器，所述充氣泵安裝在控制盤內。

3.根據權利要求2所述的戰場急救止血裝置，其特征在于所述充氣泵的進氣端設有進氣管，所述進氣管的前端從控制盤中伸出且進氣管的前端設有過濾網。

4.根據權利要求1所述的戰場急救止血裝置，其特征在于所述敷藥組件由繃帶、止血粉和附著膜組成，所述繃帶連接在氣囊的內側面上，所述繃帶上依次設有止血粉和附著膜。

5.根據權利要求3所述的戰場急救止血裝置，其特征在于所述繃帶的下側設有安裝罩，所述安裝罩內裝有芯片式濕度傳感器，所述芯片式濕度傳感器與繃帶為接觸設置。

6.根據權利要求4所述的戰場急救止血裝置，其特征在于所述止血粉采用含有殼聚糖成分的藥粉。

7.根據權利要求4所述的戰場急救止血裝置，其特征在于所述附著膜上一端設有凸出部。

8.根據權利要求1所述的戰場急救止血裝置，其特征在于所述控制盤有殼體、后蓋、顯示屏、線路板、檔位鍵、定時鍵以及顯示燈組成，所述殼體上設有后蓋，所述殼體內部固定安裝線路板，所述線路板上設有主控制芯片，所述殼體上設置有顯示屏、檔位鍵、定時鍵以及顯示燈。

技術總結
戰場急救止血裝置，其特征在于包括固定部、加壓止血組件、敷藥組件以及控制盤，所述控制盤安裝在固定部的外側上并且位于中心位置處，所述固定部的內側裝有加壓止血組件，所述加壓止血組件的內側面設有敷藥組件，本發明設計的止血裝置通過固定部將其任意彎折成型后，卡在四肢等位置處的出血部位，將繃帶上的附著膜撕拉取出，使得綁帶上的止血粉與傷口接觸進行止血，并根據出血口的大小通過控制盤上的檔位鍵來選擇調整氣囊的寬度大小情況，還可以定時控制氣囊充氣止血時間，不僅滿足更多使用需求，也減少加壓止血時間較長造成肢體壞死的問題，此外還可通過控制盤上的紅綠燈的顯示情況來輔助判斷傷口出血情況。

技術研發人員：樊榮,宋晶晶,閆桂虹,徐忠偉,樊立昂,張敏,張云萍,陰正輝,田長瑞,周成和
受保護的技術使用者：中國人民武裝警察部隊后勤學院
技術研發日：
技術公布日：2025/4/24
