本技術涉及醫療器械，特別涉及一種脊柱側彎矯形軟支具。

背景技術：

1、脊柱側彎主要指正常位置的脊柱出現生長畸形，從中心線偏離向兩側不斷生長彎曲。讓脊柱側彎患者佩戴矯形器是針對脊柱側彎的一種主要矯正手段。然而，現有的脊柱側彎矯形器大都呈整片式的背心狀，例如常見的硬質boston支具，其使用時大面積包覆于患者的軀干，重量大且佩戴舒適性差。

技術實現思路

1、本實用新型的目的是提供一種脊柱側彎矯形軟支具，易于穿戴和調節，便于患者自行操作，且輕質、透氣，確保佩戴舒適。

2、為了實現以上目的，本實用新型采用的技術方案為：一種脊柱側彎矯形軟支具，包括軟質支撐片、硬質支撐條、胸部調整帶、支撐連接帶、腿部環形帶、加固帶，其中：

3、所述軟質支撐片環繞包覆于患者胸部及以上部位，軟質支撐片前胸部的外側表面固定安裝有第一魔術貼；軟質支撐片為上半身尤其是脊柱背部部分提供柔軟的支撐。

4、所述硬質支撐條豎向嵌入安裝在軟質支撐片后背部內部且正對患者背部脊柱；硬質支撐條確保脊柱在矯正過程中得到穩定的支撐；

5、所述胸部調整帶的一端固定連接于軟質支撐片后背部，另一端環繞至軟質支撐片前胸部并通過第一魔術貼與軟質支撐片前胸部活動連接；胸部調整帶配合第一魔術貼使用，可調整胸部支撐部分即軟質支撐片的松緊度，確保支具緊貼患者身體曲線，提供均勻的壓力，并確保支具能夠適應不同體型的患者。

6、所述腿部環形帶環繞于患者的一側大腿，腿部環形帶前部和后部的外側表面均固定安裝有第二魔術貼；腿部環形帶提供額外的穩定性和支撐，具體實施中可使用舒適的彈性材料，確保在佩戴過程中不限制患者的運動。

7、所述支撐連接帶數量為兩根，其中后部的支撐連接帶上端與軟質支撐片后背部固定連接、下端通過第二魔術貼與腿部環形帶后部活動連接；前部的支撐連接帶上端與軟質支撐片前胸部固定連接、下端通過第二魔術貼與腿部環形帶前部活動連接；所述兩根支撐連接帶的下端外側表面均固定安裝有第三魔術貼；連接支撐帶連接了軟質支撐片和腿部環形帶，進一步提高了支具的整體穩定性，確保矯正效果；

8、所述加固帶環繞安裝于腿部環形帶外表面，其兩端分別通過前部和后部的第二魔術貼與腿部環形帶活動連接、其兩端還分別通過前部和后部的第三魔術貼與兩根支撐連接帶活動連接。加固帶連接了支撐連接帶和腿部環形帶，提供額外的支撐和穩定性，確保支具在使用過程中的安全性。

9、進一步，所述加固帶數量為兩根。

10、這樣，對腿部環形帶的固定更加穩定。

11、進一步，還設置有柔性壓力傳感器，所述柔性壓力傳感器固定安裝于后部的支撐連接帶上部內側。

12、柔性壓力傳感器能夠實時采集監測患者的脊柱受力情況。依托柔性壓力傳感器和自建智能數據庫收集患者康復全過程數據信息，可以實現普測評估和康復全過程監測反饋。柔性壓力傳感器采集的壓力數據傳遞到手機上相應的體態評估app進行分析，實現線上評估。同時根據患者實時數據進行指導，指導患者調整軟支具的松緊和矯正支撐力。

13、進一步，所述軟質支撐片和支撐連接帶的內、外表面還分別設有內貼膚層和外保護層。

14、更進一步，所述內貼膚層采用莫代爾纖維制作，所述外保護層采用氨綸材料制作。

15、莫代爾纖維制作的內貼膚層具有高親膚性和強力吸濕排汗的優點，確保患者佩戴時的舒適度。內貼膚層覆蓋支具的內部，貼合患者皮膚，為支具內側提供舒適的接觸面。氨綸材料制作的外保護層具有高彈性和耐磨抗皺優點，確保支具的耐用性和舒適性。外保護層覆蓋支具的外部，為支具提供堅固的保護。

16、進一步，所述軟質支撐片采用聚氨酯泡棉材料制作。聚氨酯泡棉材料能增加佩戴舒適度和透氣性。

17、進一步，所述硬質支撐條采用碳纖維材料制作。

18、進一步，所述軟質支撐片前部和后部的一側還分別向上延伸且在頂部相連，形成肩帶和袖口。

19、這樣，使得支具佩戴更加穩固不易滑落。

20、本實用新型的有益效果為：

21、支具通過軟質支撐片和硬質支撐條的共同作用，提供合適的壓力支撐和引導，能輔助糾正患者的脊柱側彎問題；其輕質、透氣的設計確保佩戴舒適，不容易引起皮膚問題；胸部調整帶和加固帶及魔術貼設計便于患者自行操作，易于穿戴和調節；柔性壓力傳感器能夠實時采集監測患者的脊柱受力情況，實現普測評估和康復全過程監測反饋，便于指導患者調整軟支具的松緊和矯正支撐力。本實用新型為脊柱側彎患者提供了一個有效且用戶友好的矯正解決方案。

技術特征：

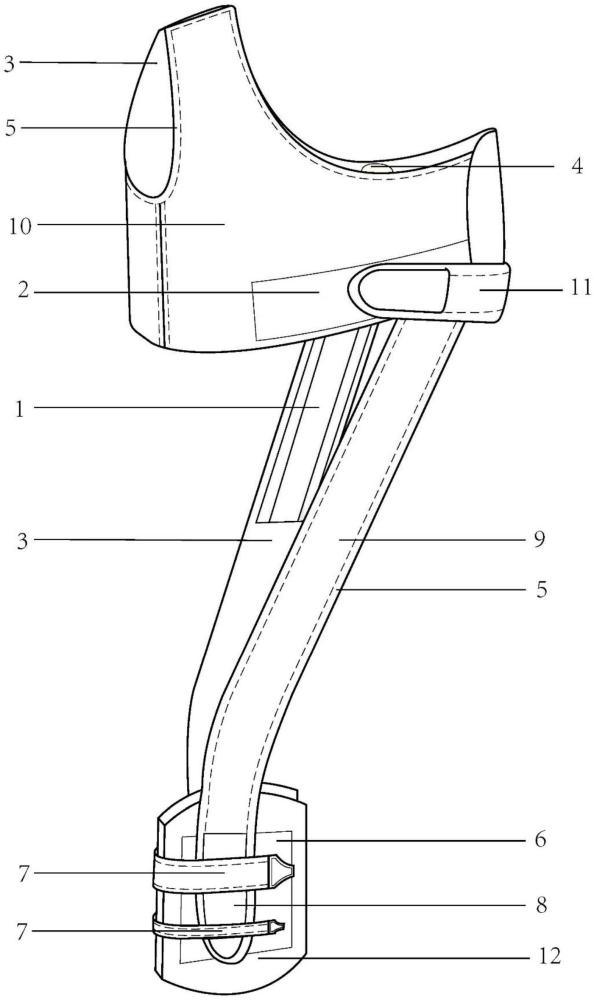

1.一種脊柱側彎矯形軟支具，其特征在于，包括軟質支撐片(10)、硬質支撐條(4)、胸部調整帶(11)、支撐連接帶(9)、腿部環形帶(12)、加固帶(7)，其中：

2.根據權利要求1所述的一種脊柱側彎矯形軟支具，其特征在于：所述加固帶(7)數量為兩根。

3.根據權利要求1所述的一種脊柱側彎矯形軟支具，其特征在于：還設置有柔性壓力傳感器(1)，所述柔性壓力傳感器(1)固定安裝于后部的支撐連接帶(9)上部內側。

4.根據權利要求1所述的一種脊柱側彎矯形軟支具，其特征在于：所述軟質支撐片(10)和支撐連接帶(9)的內、外表面還分別設有內貼膚層(3)和外保護層(5)。

5.根據權利要求4所述的一種脊柱側彎矯形軟支具，其特征在于：所述內貼膚層(3)采用莫代爾纖維制作，所述外保護層(5)采用氨綸材料制作。

6.根據權利要求1所述的一種脊柱側彎矯形軟支具，其特征在于：所述軟質支撐片(10)采用聚氨酯泡棉材料制作。

7.根據權利要求1所述的一種脊柱側彎矯形軟支具，其特征在于：所述硬質支撐條(4)采用碳纖維材料制作。

8.根據權利要求1所述的一種脊柱側彎矯形軟支具，其特征在于：所述軟質支撐片(10)前部和后部的一側還分別向上延伸且在頂部相連，形成肩帶和袖口。

技術總結
一種脊柱側彎矯形軟支具，涉及醫療器械技術領域，其主要結構為：軟質支撐片環繞包覆于患者胸部及以上部位，硬質支撐條豎向嵌入安裝在軟質支撐片后背部內部且正對患者背部脊柱；胸部調整帶的一端固定連接于軟質支撐片后背部，另一端環繞至軟質支撐片前胸部并通過第一魔術貼與軟質支撐片前胸部活動連接；腿部環形帶環繞于患者的一側大腿；后部的支撐連接帶上端與軟質支撐片后背部固定連接、下端通過第二魔術貼與腿部環形帶后部活動連接；前部的支撐連接帶上端與軟質支撐片前胸部固定連接、下端通過第二魔術貼與腿部環形帶前部活動連接；加固帶環繞安裝于腿部環形帶外表面。本技術易于穿戴和調節，便于患者自行操作，佩戴舒適。

技術研發人員：王謙,藍海,趙敬予,劉小梅,孟佑達,廖丹丹
受保護的技術使用者：四川大學華西醫院
技術研發日：20240830
技術公布日：2025/4/28
