本技術涉及消化科，特別涉及一種流食投喂裝置。

背景技術：

1、消化科是醫科病理種類中的一大分類，消化科包括消化內科和消化外殼，是各級醫院為了診療消化類系統疾病而設立的臨床科室，可解決包括食管、胃、腸、肝、膽、胰以及腹膜、腸系膜、網膜等臟器的疾病，可治療的病種多樣，現有的進食輔助裝置提出的進食輔助結構可對流食進行多次破碎，方便患者的消化吸收，但有些患者在投喂時配合度不高，不愿意進食，強行喂食可能會導致患者食道受傷。

2、經檢索，中國專利公開(公告)號cn?218187313?u公開了一種流食投喂裝置，通過設置的結構可輔助病人進食的效果，將穿戴時結構穿戴在病人頸部，配合投食機構喂食，對喉部?jī)蓚?cè)進行來回移動，刺激病人吞咽食物，減少外力控制病人的作用力，避免讓病人受傷，提高投食的安全性，使病人在被動的作用下配合投喂，但是現有裝置，由于喂食前需要將藥液進行儲存，長時間的儲存會導致藥物沉淀，在喂食的過程中，容易造成管道堵塞，同時目前的喂食裝置不能對藥液罐進行拆卸，在需要手持喂藥的時候，導致使用不方便，因此設計一種流食投喂裝置很有必要。

技術實現思路

1、本實用新型的主要目的在于提供一種流食投喂裝置，可以有效解決背景技術中的問題。

2、為實現上述目的，本實用新型采取的技術方案為：

3、一種流食投喂裝置，包括底板和儲藥瓶，所述儲藥瓶上表面的一側固定連接有控制盒，所述控制盒外表面的一側轉動連接有蝸桿，所述蝸桿的一端固定連接有搖把；所述控制盒內壁的一側的轉動連接有攪拌軸，所述攪拌軸外表面的一側固定連接有攪拌葉，所述攪拌軸的一端固定連接有蝸輪，所述蝸輪與蝸桿呈嚙合連接。

4、為了使得達到可以方便喂藥的目的，作為本實用新型一種流食投喂裝置，所述儲藥瓶外表面的一側固定連接有進藥管，所述儲藥瓶下表面的一側螺紋連接有喂藥管。

5、為了使得達到可以支撐的目的，作為本實用新型一種流食投喂裝置，所述底板下表面的一側固定連接有支柱。

6、為了使得達到方便調節的目的，作為本實用新型一種流食投喂裝置，所述底板上表面的一側開設有空腔。

7、為了使得達到可以滑動的目的，作為本實用新型一種流食投喂裝置，所述空腔內壁的一側滑動連接有滑桿，所述滑桿的一端固定連接有拉環，所述滑桿的一端固定連接有卡緊板。

8、為了使得達具有彈力的目的，作為本實用新型一種流食投喂裝置，所述滑桿外表面的一側設置有彈簧。

9、為了使得達到可以實現回彈的目的，作為本實用新型一種流食投喂裝置，所述彈簧的一端與卡緊板呈固定連接，所述彈簧的另一端與空腔呈固定連接。

10、與現有技術相比，本實用新型具有如下有益效果：

11、1.本實用新型中，通過儲藥瓶、搖把、蝸輪、蝸桿和攪拌軸的設置，當藥物流入到儲藥瓶中，用手握住搖把，并進行轉動，可以帶動蝸桿進行轉動，在蝸桿轉動的同時，可以帶動蝸輪進行轉動，同時產生的作用力，可以使攪拌軸帶動攪拌葉對儲藥瓶中的藥液進行攪拌，防止藥物沉淀，更加方便的進行喂食，也可以降低管道的堵塞幾率。

12、2.本實用新型中，通過滑桿、拉環、彈簧和加緊板的設置，在需要對不同規格的藥瓶進行固定的時候，用手握住拉環并進行拉動，可以使滑桿帶動卡緊板進行滑動，再將藥瓶進行放置，放置完畢后，可以松開拉環，利用彈簧的設置，可以實現回彈，從而可以使卡緊板對藥瓶進行固定，同時此裝置也可以方便對藥瓶進行拆卸，更方便的使醫護人員進行使用。

技術特征：

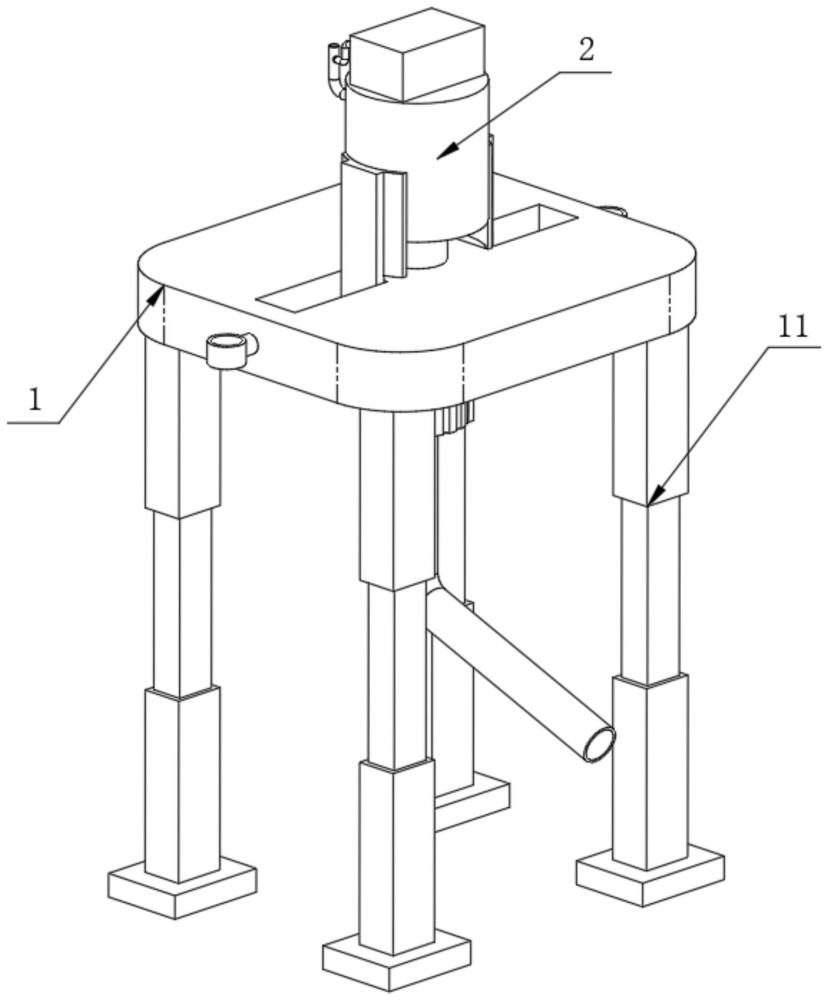

1.一種流食投喂裝置，包括底板(1)和儲藥瓶(2)，其特征在于：所述儲藥瓶(2)上表面的一側固定連接有控制盒(3)，所述控制盒(3)外表面的一側轉動連接有蝸桿(4)，所述蝸桿(4)的一端固定連接有搖把(5)；所述控制盒(3)內壁的一側的轉動連接有攪拌軸(6)，所述攪拌軸(6)外表面的一側固定連接有攪拌葉(7)，所述攪拌軸(6)的一端固定連接有蝸輪(8)，所述蝸輪(8)與蝸桿(4)呈嚙合連接。

2.根據權利要求1所述的一種流食投喂裝置，其特征在于：所述儲藥瓶(2)外表面的一側固定連接有進藥管(9)，所述儲藥瓶(2)下表面的一側螺紋連接有喂藥管(10)。

3.根據權利要求1所述的一種流食投喂裝置，其特征在于：所述底板(1)下表面的一側固定連接有支柱(11)。

4.根據權利要求1所述的一種流食投喂裝置，其特征在于：所述底板(1)上表面的一側開設有空腔(12)。

5.根據權利要求4所述的一種流食投喂裝置，其特征在于：所述空腔(12)內壁的一側滑動連接有滑桿(13)，所述滑桿(13)的一端固定連接有拉環(14)，所述滑桿(13)的一端固定連接有卡緊板(15)。

6.根據權利要求5所述的一種流食投喂裝置，其特征在于：所述滑桿(13)外表面的一側設置有彈簧(16)。

7.根據權利要求6所述的一種流食投喂裝置，其特征在于：所述彈簧(16)的一端與卡緊板(15)呈固定連接，所述彈簧(16)的另一端與空腔(12)呈固定連接。

技術總結
本技術公開了一種流食投喂裝置，包括底板和儲藥瓶，所述儲藥瓶上表面的一側固定連接有控制盒，所述控制盒外表面的一側轉動連接有蝸桿，所述蝸桿的一端固定連接有搖把；所述控制盒內壁的一側的轉動連接有攪拌軸，所述攪拌軸外表面的一側固定連接有攪拌葉，所述攪拌軸的一端固定連接有蝸輪。該流食投喂裝置，通過蝸輪、蝸桿和攪拌軸的設置，當藥物流入到儲藥瓶中，用手握住搖把，并進行轉動，可以帶動蝸桿進行轉動，在蝸桿轉動的同時，可以帶動蝸輪進行轉動，同時產生的作用力，可以使攪拌軸帶動攪拌葉對儲藥瓶中的藥液進行攪拌，防止藥物沉淀，更加方便的進行喂食，也可以降低管道的堵塞幾率。

技術研發人員：張春洪,鄧芬,馬京京,金瑩,李娟,王芙怡,王明黎,李美靜,陳志杰,高淑君
受保護的技術使用者：中國人民解放軍總醫院第一醫學中心
技術研發日：20240312
技術公布日：2025/4/28
