本技術涉及醫療器械領域，特別涉及一種成分分離裝置和血液成分分離系統。

背景技術：

1、相關技術中，血站的血液成分分離系統包括血液離心區域、成分分離區域等功能區域，并需要通過傳輸裝置實現血樣在不同功能區域之間的轉運。目前，成分分離區域的成分分離機一般放置在傳輸裝置側方，通常需要通過人工的方式，將血樣從傳輸裝置上分別配送至成分分離區域的各個成分分離機處，再通過成分分離機對血樣進行成分分離處理。但是，該種設置方式的血樣配送效率較低。

技術實現思路

1、本實用新型的主要目的是提供一種成分分離裝置和血液成分分離系統，旨在提高成分分離裝置的血樣傳輸效率。

2、為實現上述目的，本實用新型提出的一種成分分離裝置，包括：

3、柜體，所述柜體內形成有容置空間，所述柜體的頂側開設有連通所述容置空間的過料口，所述柜體的周側形成有連通所述容置空間的送料口；

4、成分分離機，所述成分分離機設于所述柜體的頂側，并與所述過料口間隔設置；

5、送料組件，所述送料組件設于所述容置空間內，用于將血樣從送料口運送至所述過料口，和/或，將血樣從所述過料口運送至所述送料口。

6、可選地，所述送料組件包括：

7、送料機構，所述送料機構設于所述容置空間內，并顯露于所述過料口，且沿水平方向延伸設置，所述送料機構用于在所述送料口和所述容置空間之間輸送血樣；和

8、升降機構，所述升降機構設于所述容置空間內，并設于所述送料機構的一側，且與所述過料口沿豎直方向相對設置，所述升降機構沿豎直方向延伸設置，用于在所述送料機構和所述過料口之間輸送血樣。

9、可選地，所述送料機構包括：

10、送料段，所述送料段設于所述容置空間內，用于將血樣從送料口連續運送至所述容置空間內；和

11、緩存段，所述緩存段設于所述容置空間內，所述緩存段的兩端分別與所述送料段和所述升降機構連接，所述緩存段用于接收所述送料段上的血樣，以使所述血樣緩存于所述緩存段，或通過所述緩存段運送至所述升降機構。

12、可選地，所述送料口設有兩個，兩所述送料口分設于所述柜體的相背設置的兩端；

13、所述送料段設于兩所述送料口之間，所述送料段的兩端分別顯露于兩所述送料口，以分別通過所述送料口對接外部傳輸機構。

14、可選地，所述送料機構包括若干直線傳輸單元，相鄰兩所述直線傳輸單元之間沿直線方向依次連接。

15、可選地，所述送料機構還包括至少一換向傳輸單元，所述換向傳輸單元連接于兩所述直線傳輸單元之間，其一所述直線傳輸單元相對于另一所述直線傳輸單元彎折設置。

16、可選地，所述直線傳輸單元設有第一對接端子，所述第一對接端子用于和電控箱電連接；

17、和/或，所述換向傳輸單元設有第二對接端子，所述第二對接端子用于和電控箱電連接。

18、可選地，所述送料組件包括兩所述送料機構，兩所述送料機構沿豎直方向間隔設置，其一所述送料機構用于將血樣從過料口運送至所述升降機構，另一所述送料機構用于將血樣從所述送料機構運送至所述過料口；

19、和/或，所述過料口設有兩個，兩所述過料口間隔設置于所述柜體的頂側，所述送料組件設有兩個，每一所述送料組件對應一所述過料口設置。

20、可選地，所述成分分離裝置包括溫度監控組件，用于監控所述成分分離裝置的實時溫度；

21、和/或，所述成分分離裝置包括反饋按鈕，所述反饋按鈕設于所述柜體的外側，用于反饋血樣的配送狀態。

22、本實用新型還提出一種血液成分分離系統，包括前述任意一項所述的成分分離裝置，所述成分分離裝置包括：

23、柜體，所述柜體內形成有容置空間，所述柜體的頂側開設有連通所述容置空間的過料口，所述柜體的周側形成有連通所述容置空間的送料口；

24、成分分離機，所述成分分離機設于所述柜體的頂側；以及

25、送料組件，所述送料組件設于所述容置空間內，用于將血樣從送料口運送至所述過料口。

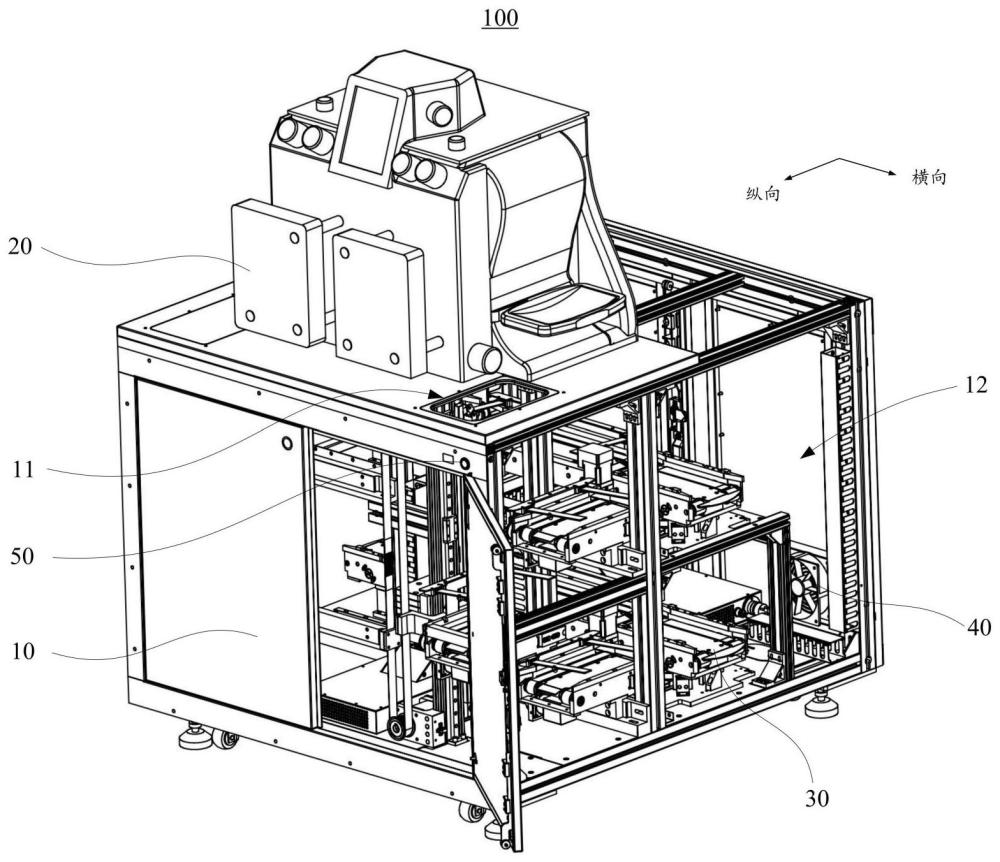

26、本實用新型的技術方案，成分分離裝置包括柜體、成分分離機以及送料組件，其中，柜體的頂側間隔設置有過料口和成分分離機，柜體的周側設有送料口，送料組件設于柜體內，能夠通過送料口對接外部的傳輸機構，以將待成分分離的血樣從送料口運送至過料口。如此設置，無需再通過使用者轉身或走動的方式將血樣配送至成分分離機處，成分分離裝置能夠直接通過送料組件將血樣配送到位，從而相對于人工配送的方式，提高了血樣配送效率。

技術特征：

1.一種成分分離裝置，其特征在于，包括：

2.如權利要求1所述的成分分離裝置，其特征在于，所述送料組件還包括：

3.如權利要求2所述的成分分離裝置，其特征在于，所述送料機構包括：

4.如權利要求3所述的成分分離裝置，其特征在于，所述送料口設有兩個，兩所述送料口分設于所述柜體的相背設置的兩端；

5.如權利要求2所述的成分分離裝置，其特征在于，所述送料機構包括若干直線傳輸單元，相鄰兩所述直線傳輸單元之間沿直線方向依次連接。

6.如權利要求5所述的成分分離裝置，其特征在于，所述送料機構還包括至少一換向傳輸單元，所述換向傳輸單元連接于兩所述直線傳輸單元之間，其一所述直線傳輸單元相對于另一所述直線傳輸單元彎折設置。

7.如權利要求6所述的成分分離裝置，其特征在于，所述直線傳輸單元設有第一對接端子，所述第一對接端子用于和電控箱電連接；

8.如權利要求2至7任一項所述的成分分離裝置，其特征在于，所述送料組件包括兩所述送料機構，兩所述送料機構沿豎直方向間隔設置，其一所述送料機構用于將血樣從過料口運送至所述升降機構，另一所述送料機構用于將血樣從所述送料機構運送至所述過料口；

9.如權利要求1至7任一項所述的成分分離裝置，其特征在于，所述成分分離裝置包括溫度監控組件，用于監控所述成分分離裝置的實時溫度；

10.一種血液成分分離系統，其特征在于，包括如權利要求1至9任一項所述的成分分離裝置。

技術總結
本技術提出一種成分分離裝置和血液成分分離系統，其中，成分分離裝置包括柜體、成分分離機以及送料組件，所述柜體內形成有容置空間，所述柜體的頂側開設有連通所述容置空間的過料口，所述柜體的周側形成有連通所述容置空間的送料口；所述成分分離機設于所述柜體的頂側；所述送料組件設于所述容置空間內，用于將血樣從送料口運送至所述過料口，和/或，將血樣從所述過料口運送至所述送料口。本申請的技術方案，能夠提高血樣配送效率。

技術研發人員：張傳國,李運奇,賴鵬飛,鄭凱,黃勇銳
受保護的技術使用者：深圳市愛康生物科技股份有限公司
技術研發日：20240325
技術公布日：2025/4/28
