本技術涉及耳科，具體是一種可裝卸式耳科手術器械。

背景技術：

1、耳鼻喉科手術器械是用于耳鼻喉外科手術的工具。耳鼻喉科手術器械包括耳鼻喉科用刀、鑿，耳鼻喉科用剪，耳鼻喉科用鑷、夾，耳鼻喉科用鉤、針等等，主要用于耳鼻喉科手術。

2、目前，在進行耳科手術時，用于耳朵內部的鑷子、夾和鉗是常用的器械，現有技術中用于耳科手術的鑷子在使用時，需要手動打開整個鉗子進行操作，但是當鑷子伸入耳朵內部時，手動打開鉗子的展開幅度不易控制，容易出現展開過大的問題，從而造成鉗子另一端的鉗頭也會展開過大，易造成患者不適以及耳朵內部受傷的問題，因此，亟需設計一種可裝卸式耳科手術器械來解決上述問題。

技術實現思路

1、本實用新型的目的在于提供一種可裝卸式耳科手術器械，以解決上述背景技術中提出的問題。

2、為實現上述目的，本實用新型提供如下技術方案：

3、一種可裝卸式耳科手術器械，包括固定框，所述固定框的一側開設有第一活動槽，且固定框的另一側開設有第二活動槽，第一活動槽的頂部和第二活動槽的頂部齊平，所述第一活動槽的頂部內壁和第二活動槽的頂部內壁固定有穿過固定框的第一連接柄，且第一連接柄的兩側均固定有第一安裝塊和第二安裝塊，第一安裝塊和第二安裝塊的底部以及固定框的兩側均開設有安裝孔，同一列所述安裝孔的內部轉動連接有安裝軸，且其中一個安裝軸的中間位置固定有第二連接柄，另一個安裝軸的中間位置固定有第三連接柄，其中一個所述安裝軸的兩側均固定有大齒輪，且另一個安裝軸的兩側均固定有小齒輪，大齒輪的一側與小齒輪的一側相嚙合，所述第一連接柄的一端設置有上鉗頭，且第三連接柄的一端設置有下鉗頭。

4、進一步的，所述第一連接柄的一端和第三連接柄的一端均開設有螺接孔，且上鉗頭的一端和下鉗頭的一端均固定有螺接桿，螺接桿與螺接孔相螺接。

5、進一步的，所述上鉗頭的底部和下鉗頭的頂部均開設有夾持凹槽，且上鉗頭的底部周邊和下鉗頭的頂部周邊均設計成刀刃。

6、進一步的，所述第一連接柄的另一端固定有手指套架，且手指套架的底部內壁設置有多個手指槽。

7、進一步的，所述第二連接柄的一端固定有拇指套環。

8、進一步的，所述第二連接柄穿過第二活動槽的內部，且第三連接柄穿過第一活動槽的內部。

9、進一步的，所述第二連接柄的底部一端固定有貼合在第二活動槽一側的第二密封片，且第三連接柄的底部一端固定有貼合在第一活動槽一側的第一密封片，所述第一密封片和第二密封片以及大齒輪和小齒輪均設置在固定框的內部，且第一密封片和第二密封片均設計成弧形。

10、與現有技術相比，本實用新型的有益效果是：

11、本實用新型手動打開整個手術器械時可有效控制第三連接柄與第一連接柄的展開幅度，避免第三連接柄出現展開過大的問題，防止下鉗頭與上鉗頭之間展開過大，避免造成患者不適以及耳朵內部受傷的問題；

12、本實用新型使得上鉗頭和下鉗頭具有便于拆裝的性能，具有便于對上鉗頭和下鉗頭進行更換的效果，并能夠在刀刃的作用下進行耳朵內部物質進行切除的功能；

13、本實用新型結構簡單，易于單手操作，使用方便，省時省力，大大提高操作者的工作效率。

技術特征：

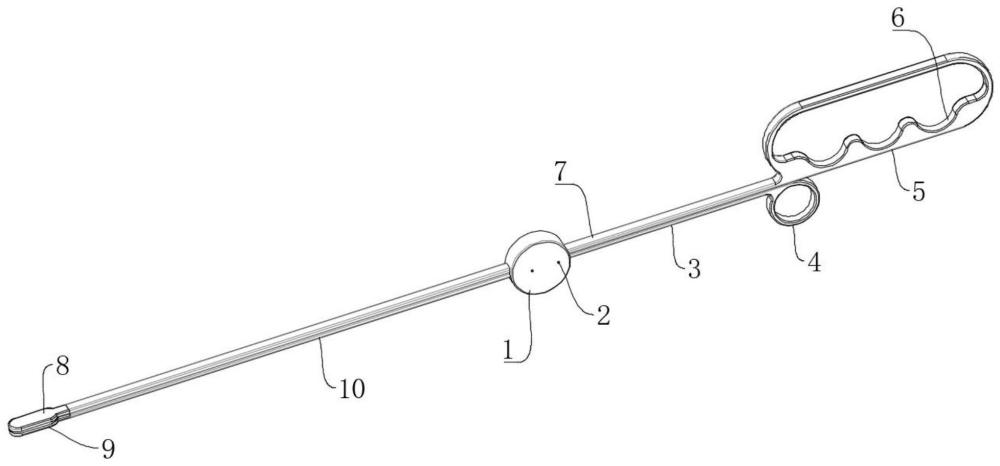

1.一種可裝卸式耳科手術器械，包括固定框(1)，其特征在于：所述固定框(1)的一側開設有第一活動槽(11)，且固定框(1)的另一側開設有第二活動槽(21)，第一活動槽(11)的頂部和第二活動槽(21)的頂部齊平，所述第一活動槽(11)的頂部內壁和第二活動槽(21)的頂部內壁固定有穿過固定框(1)的第一連接柄(7)，且第一連接柄(7)的兩側均固定有第一安裝塊(12)和第二安裝塊(19)，第一安裝塊(12)和第二安裝塊(19)的底部以及固定框(1)的兩側均開設有安裝孔(20)，同一列所述安裝孔(20)的內部轉動連接有安裝軸(2)，且其中一個安裝軸(2)的中間位置固定有第二連接柄(3)，另一個安裝軸(2)的中間位置固定有第三連接柄(10)，其中一個所述安裝軸(2)的兩側均固定有大齒輪(14)，且另一個安裝軸(2)的兩側均固定有小齒輪(15)，大齒輪(14)的一側與小齒輪(15)的一側相嚙合，所述第一連接柄(7)的一端設置有上鉗頭(8)，且第三連接柄(10)的一端設置有下鉗頭(9)。

2.根據權利要求1所述的一種可裝卸式耳科手術器械，其特征在于：所述第一連接柄(7)的一端和第三連接柄(10)的一端均開設有螺接孔(17)，且上鉗頭(8)的一端和下鉗頭(9)的一端均固定有螺接桿(18)，螺接桿(18)與螺接孔(17)相螺接。

3.根據權利要求2所述的一種可裝卸式耳科手術器械，其特征在于：所述上鉗頭(8)的底部和下鉗頭(9)的頂部均開設有夾持凹槽(22)，且上鉗頭(8)的底部周邊和下鉗頭(9)的頂部周邊均設計成刀刃(23)。

4.根據權利要求3所述的一種可裝卸式耳科手術器械，其特征在于：所述第一連接柄(7)的另一端固定有手指套架(5)，且手指套架(5)的底部內壁設置有多個手指槽(6)。

5.根據權利要求4所述的一種可裝卸式耳科手術器械，其特征在于：所述第二連接柄(3)的一端固定有拇指套環(4)。

6.根據權利要求5所述的一種可裝卸式耳科手術器械，其特征在于：所述第二連接柄(3)穿過第二活動槽(21)的內部，且第三連接柄(10)穿過第一活動槽(11)的內部。

7.根據權利要求6所述的一種可裝卸式耳科手術器械，其特征在于：所述第二連接柄(3)的底部一端固定有貼合在第二活動槽(21)一側的第二密封片(16)，且第三連接柄(10)的底部一端固定有貼合在第一活動槽(11)一側的第一密封片(13)，所述第一密封片(13)和第二密封片(16)以及大齒輪(14)和小齒輪(15)均設置在固定框(1)的內部，且第一密封片(13)和第二密封片(16)均設計成弧形。

技術總結
本技術涉及耳科技術領域，具體為一種可裝卸式耳科手術器械，包括固定框，所述固定框的一側開設有第一活動槽，且固定框的另一側開設有第二活動槽，第一活動槽的頂部和第二活動槽的頂部齊平，所述第一活動槽的頂部內壁和第二活動槽的頂部內壁固定有穿過固定框的第一連接柄，且第一連接柄的兩側均固定有第一安裝塊和第二安裝塊，第一安裝塊和第二安裝塊的底部以及固定框的兩側均開設有安裝孔。本技術有效控制第三連接柄與第一連接柄的展開幅度，防止下鉗頭與上鉗頭之間展開過大，避免造成患者不適以及耳朵內部受傷的問題，使得上鉗頭和下鉗頭具有便于拆裝的性能，結構簡單，易于單手操作，使用方便，省時省力，大大提高工作效率。

技術研發人員：王文靜,孫林,劉建萍
受保護的技術使用者：安徽省桓泰生物科技有限公司
技術研發日：20240401
技術公布日：2025/3/20
