本技術涉及婦科宮腔鏡手術，具體涉及一種輔助婦科宮腔鏡手術的器械。

背景技術：

1、宮腔鏡手術通常采用截石位進行手術，截石位是指將手術床調至頭低腳高約15°，兩腿屈髖，膝放于腳架上，在手術過程中需要大量的膨宮液進行膨宮和沖洗，因此需要在手術部位周圍鋪上無菌布，隨著手術進行無菌布會浸濕或受到污染，此時需要反復進行更換，特別是在進行樣本采集時，隨著宮腔鏡鏡頭撤出體內會伴隨大量液體流出，一是會消耗無菌布，二是樣本也可能會隨著膨宮液的流出一同流入污物桶或粘到無菌布上，對于小樣本的收集是十分不便的。再者，無菌布的成本也較高，會增加醫療成本和患者的經濟負擔。

技術實現思路

1、本實用新型提供了一種婦科宮腔鏡手術輔助器械，用以解決目前婦科宮腔鏡手術中膨宮液容易浸濕污染無菌布，需要使用大量無菌布且樣本收集不便的問題。

2、本實用新型通過以下技術方案用以解決上述技術問題：

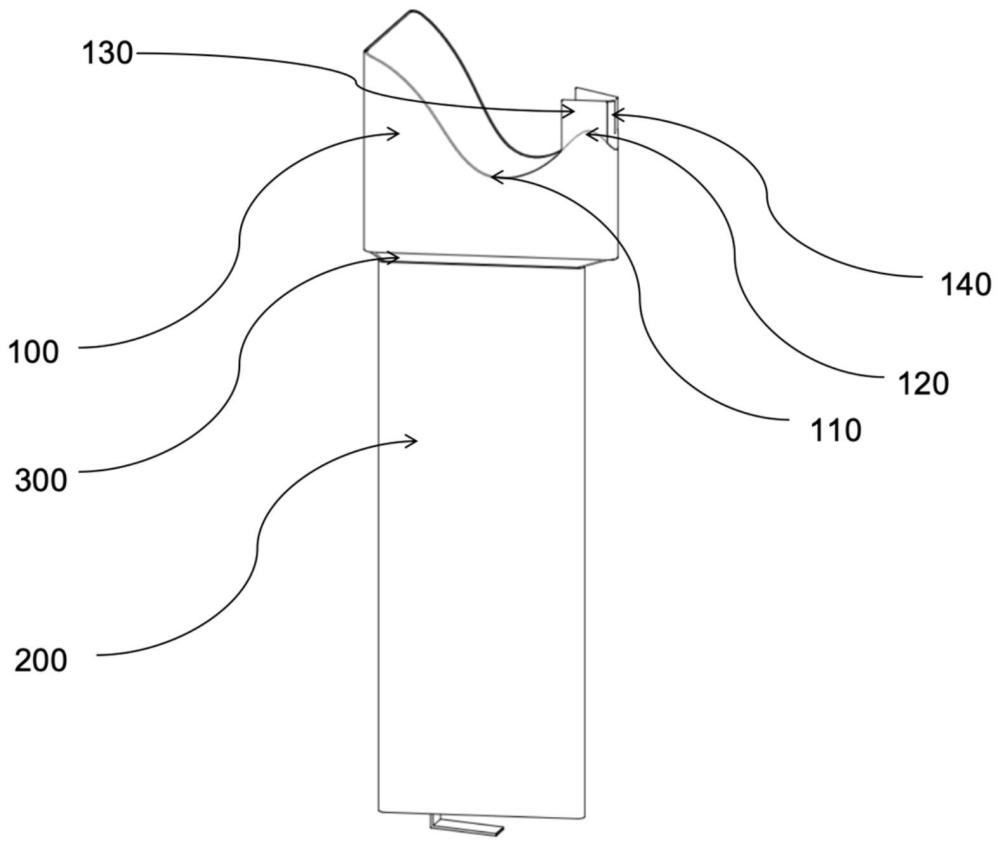

3、一種婦科宮腔鏡手術輔助器械，由對接部、收集網固定部、收集桶依次連接而成，所述的對接部的右側沿著邊緣向上設置有防濺部，所述的防濺部中心位置向下凹陷形成支撐部，用于支撐婦科器械，所述的對接部和收集桶的俯視截面圖形為形狀相同大小不同的相似形狀，所述的收集桶的尺寸小于所述的對接部的尺寸，所述的對接部與所述的收集桶通過曲面連接形成收集網固定部，樣本收集網可拆卸固定在所述的收集網固定部。

4、進一步地，所述的對接部、收集網固定部、收集桶的俯視截面形狀為圓角三角形。

5、進一步地，所述的對接面的正視截面形狀為曲線，且曲線上有一個凹陷部和一個凸起部。

6、進一步地，所述的樣本收集網由桿體和固定安裝在桿體上的網體組成，所述的桿體的尺寸介于所述的對接部和所述的收集桶的尺寸之間。

7、進一步地，所述的網體的下端固定有過濾網，所述的過濾網有數個通孔。

8、進一步地，所述的收集桶的下表面上有支撐導流一體部，所述的支撐導流一體部有外部的殼體以及置于殼體內部的導流管組成，所述的導流管連通至所述的收集桶內，所述的殼體可彎折后固定。

9、進一步地，所述的收集桶的下表面向內凹陷形成收納槽，用于收納所述的支撐導流一體部。

10、進一步地，所述的殼體表面上連接可旋轉活動的支撐桿，所述的收納槽內凸起有數個支撐塊，所述的支撐桿抵住支撐塊固定。

11、進一步地，還包括支撐環，所述的支撐環的形狀與所述桿體的形狀相同，所述的支撐桿的尺寸小于所述的桿體的尺寸且大于所述的收集桶的俯視截面尺寸。

12、進一步地，所述的支撐環、對接部、收集桶、收集網固定部和樣本收集網沿折疊位置折疊收納。

13、本實用新型的有益效果是：

14、(1)對接部的形狀契合陰道口處的形狀，且俯視截面形狀為圓角三角形，其好處在于，既能包裹住陰道口，又能使婦科手術器械從三角形頂角位置所在的一端操作，不會遮擋手術視線；為了加強婦科手術器械的支撐在右側邊緣向上設置防濺部，防濺部中心處凹陷形成的支撐部，既起到支撐作用又起到防濺的作用；

15、(2)器械的整體形狀，將底邊所在處支撐在手術床上，有利于器械的固定，使用起來也十分方便；

16、(3)樣本收集網單獨可拆卸地安放在收集網固定部，既能過濾保存樣品還能濾出液體至收集桶內，再者還能取下收納，更加適配可折疊的器械；

17、(4)收集桶的下方有支撐導流一體部，既能將器械傾斜固定，器械放置時一般是傾斜狀態；又能在有需要時將液體通過導流管導出至廢液桶中；

18、(5)支撐桿和沿折疊位置做折疊結構，可將器械整體折疊收納運輸和保存。

技術特征：

1.一種婦科宮腔鏡手術輔助器械，其特征在于，由對接部、收集網固定部、收集桶依次連接而成，所述的對接部的右側沿著邊緣向上設置有防濺部，所述的防濺部中心位置向下凹陷形成支撐部，用于支撐婦科器械，所述的對接部和收集桶的俯視截面圖形為形狀相同大小不同的相似形狀，所述的收集桶的尺寸小于所述的對接部的尺寸，所述的對接部與所述的收集桶通過曲面連接形成收集網固定部，樣本收集網可拆卸固定在所述的收集網固定部。

2.根據權利要求1所述的一種婦科宮腔鏡手術輔助器械，其特征在于，所述的對接部、收集網固定部、收集桶的俯視截面形狀為圓角三角形。

3.根據權利要求2所述的一種婦科宮腔鏡手術輔助器械，其特征在于，所述的對接部的正視截面形狀為曲線，且曲線上有一個凹陷部和一個凸起部。

4.根據權利要求3所述的一種婦科宮腔鏡手術輔助器械，其特征在于，所述的樣本收集網由桿體和固定安裝在桿體上的網體組成，所述的桿體的尺寸介于所述的對接部和所述的收集桶的尺寸之間。

5.根據權利要求4所述的一種婦科宮腔鏡手術輔助器械，其特征在于，所述的網體的下端固定有過濾網，所述的過濾網有數個通孔。

6.根據權利要求1所述的一種婦科宮腔鏡手術輔助器械，其特征在于，所述的收集桶的下表面上有支撐導流一體部，所述的支撐導流一體部有外部的殼體以及置于殼體內部的導流管組成，所述的導流管連通至所述的收集桶內，所述的殼體可彎折后固定。

7.根據權利要求6所述的一種婦科宮腔鏡手術輔助器械，其特征在于，所述的收集桶的下表面向內凹陷形成收納槽，用于收納所述的支撐導流一體部。

8.根據權利要求7所述的一種婦科宮腔鏡手術輔助器械，其特征在于，所述的殼體表面上連接可旋轉活動的支撐桿，所述的收納槽內凸起有數個支撐塊，所述的支撐桿抵住支撐塊固定。

9.根據權利要求4所述的一種婦科宮腔鏡手術輔助器械，其特征在于，還包括支撐環，所述的支撐環的形狀與所述桿體的形狀相同，所述的支撐桿的尺寸小于所述的桿體的尺寸且大于所述的收集桶的俯視截面尺寸。

10.根據權利要求9所述的一種婦科宮腔鏡手術輔助器械，其特征在于，所述的支撐環、對接部、收集桶、收集網固定部和樣本收集網沿折疊位置折疊收納。

技術總結
本技術提供了一種婦科宮腔鏡手術輔助器械，用以解決目前婦科宮腔鏡手術中膨宮液容易浸濕污染無菌布，需要使用大量無菌布且樣本收集不便的問題；一種婦科宮腔鏡手術輔助器械，由對接部、收集網固定部、收集桶依次連接而成，所述的對接部的右側沿著邊緣向上設置有防濺部，所述的防濺部中心位置向下凹陷形成支撐部，用于支撐婦科器械，所述的對接部和收集桶的俯視截面圖形為形狀相同大小不同的相似形狀，所述的收集桶的尺寸小于所述的對接部的尺寸，所述的對接部與所述的收集桶通過曲面連接形成收集網固定部，樣本收集網可拆卸固定在所述的收集網固定部。

技術研發人員：謝慶生,黎潔瑤
受保護的技術使用者：中山大學孫逸仙紀念醫院
技術研發日：20240412
技術公布日：2025/4/28
