本技術涉及電路板加工，具體為一種電路板加工冷卻機構。

背景技術：

1、電路板可以為各個電路單元提供必要的能量，同時也起到了信號控制和傳輸的功能，例如電力信號、數據信號和音頻信號等，而電路板加工過程，包括鉆孔、電鍍等，而在電路板鉆孔時，板體表面的溫度會上升，此時需要使用到冷卻結構；

2、如公開號為cn210694498u的一種電路板加工用冷卻裝置，涉及電路板加工技術領域，主要為了解決電路板冷卻由下側吹入冷氣流而造成冷卻效果不理想的問題；該冷卻裝置，包括工裝平臺，所述工裝平臺上橫向設置有多個相貫通的通槽，每個通槽內部設置有兩個向兩側延伸的硬質導氣管，每個硬質導氣管遠離工裝平臺的端部向上折彎并安裝有氣口朝向工裝平臺的噴氣頭，所述工裝平臺下側壁上固定有筒體，所述筒體內安裝有冷風機且冷風機上設置有三個出氣端口，其中兩個出氣端口通過連接導氣管連接于硬質導氣管端部。本實用新型結構簡單，可從多方向吹入冷氣流而冷卻電路板，冷卻效果較好，可適應電路板不同寬度的安裝及冷卻，實用性較強；

3、上述申請中的裝置中，添加了冷風機，作為冷風的供應裝置，增加了裝置的經濟成本，同時在使用過程中，不方便根據裝置自身的工作，完成冷卻的功能，進一步的增加了裝置的使用成本。

4、針對上述問題，急需在原有的電路板加工的冷卻機構基礎上進行創新設計。

技術實現思路

1、本實用新型的目的在于提供一種電路板加工冷卻機構，以解決上述背景技術中提出的使用成本高的問題。

2、為實現上述目的，本實用新型提供如下技術方案：一種電路板加工冷卻機構，包括底板和馬達，所述底板的上表面固定連接有豎桿，且豎桿關于所述底板的中心對稱分布，并且豎桿的表面為凹陷型；

3、所述馬達固定連接在所述豎桿的內壁上，且馬達的輸出端固定連接有長銷；

4、一種電路板加工冷卻機構，還包括：

5、活動塊，所述活動塊活動設置在所述豎桿的內部，且活動塊的表面固定連接有工作桿；

6、電動滑軌，所述電動滑軌設置在所述工作桿的內部，且電動滑軌的表面固定連接有立柱，并且立柱的末端轉動設置有電動鉆頭；

7、過渡軸，所述過渡軸轉動設置在所述豎桿的表面；

8、固定板，所述固定板固定連接在所述底板的上表面，且固定板的內部轉動設置有連接軸，并且連接軸的末端固定連接有風扇，以及連接軸的末端固定連接有擋板；

9、對接板，所述對接板固定連接在所述底板的上表面，且對接板的內部轉動設置有轉軸，并且轉軸的末端固定連接有散熱扇。

10、優選的，所述長銷與所述活動塊為螺紋連接，且活動塊的表面固定連接有牽引繩，并且牽引繩關于所述活動塊的中心對稱分布，以及牽引繩與所述過渡軸一一對應。

11、優選的，所述牽引繩的下表面與所述過渡軸的上表面貼合，且牽引繩的另外一側固定纏繞連接在所述連接軸的表面，并且連接軸的表面固定連接有限位塊。

12、優選的，所述限位塊設置在所述固定板的兩側，且限位塊的表面與所述固定板的表面貼合。

13、優選的，所述連接軸的表面固定連接有起到彈性復位作用的扭力彈簧，且扭力彈簧的另外一側與所述固定板的內壁貼合。

14、優選的，所述工作桿的表面固定連接有連接桿，且連接桿為倒“l”結構，并且連接桿的表面等間距的固定連接有齒塊，所述底板的表面開設有與所述連接桿對應的通孔。

15、優選的，所述轉軸的表面固定連接有與所述齒塊對應的齒輪，且轉軸的表面固定連接有限位片，并且限位片設置在所述對接板的兩側。

16、與現有技術相比，本實用新型的有益效果是：該電路板加工冷卻機構，采用新型的結構設計，其具體內容如下：

17、（1）該電路板加工冷卻機構，在使用時，將裝置整體安裝在需要的位置，再將需要鉆孔的電路板放置在底板上，此時啟動馬達，馬達通過長銷和活動塊帶動工作桿下降，而立柱和電動鉆頭通過電動滑軌在工作桿內部滑動，使裝置整體具有最基本的鉆孔功能，操作便捷；

18、進一步的，當活動塊在豎桿內部滑動時，活動塊通過牽引繩帶動連接軸在固定板內部旋轉，此時連接軸帶動風扇旋轉，風扇旋轉時，可以對被鉆孔的電路板進行冷卻，而連接軸旋轉時，限位塊使連接軸在水平方向上不會移動，保證了穩定性；

19、更進一步的，在工作桿上升和下降過程中，工作桿通過連接桿和齒塊以及齒輪，帶動轉軸在對接板內部旋轉，進而散熱扇也處于工作的狀態，起到了冷卻的作用，即在裝置正常鉆孔過程中，即可完成對電路板冷卻的功能，不需要額外的零部件，經濟成本高；

20、（2）該電路板加工冷卻機構，在活動塊上升，通過牽引繩帶動連接軸旋轉時，扭力彈簧被拉伸，進而在馬達回轉，活動塊下降時，連接軸在扭力彈簧的作用下，也回轉，連接軸回轉時，會收卷牽引繩，便于之后的使用，而風扇回轉時，也起到了加速氣流流通的作用，具有散熱的效果；

21、進一步的，牽引繩的下表面與過渡軸的上表面貼合，進而過渡軸可以使牽引繩始終處于繃直的狀態，便于牽引繩拉力的最大化。

技術特征：

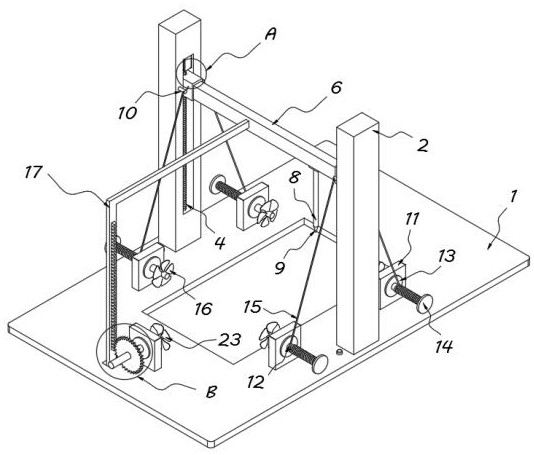

1.一種電路板加工冷卻機構，包括底板（1）和馬達（3），所述底板（1）的上表面固定連接有豎桿（2），且豎桿（2）關于所述底板（1）的中心對稱分布，并且豎桿（2）的表面為凹陷型；

2.根據權利要求1所述的一種電路板加工冷卻機構，其特征在于：所述長銷（4）與所述活動塊（5）為螺紋連接，且活動塊（5）的表面固定連接有牽引繩（15），并且牽引繩（15）關于所述活動塊（5）的中心對稱分布，以及牽引繩（15）與所述過渡軸（10）一一對應。

3.根據權利要求2所述的一種電路板加工冷卻機構，其特征在于：所述牽引繩（15）的下表面與所述過渡軸（10）的上表面貼合，且牽引繩（15）的另外一側固定纏繞連接在所述連接軸（12）的表面，并且連接軸（12）的表面固定連接有限位塊（13）。

4.根據權利要求3所述的一種電路板加工冷卻機構，其特征在于：所述限位塊（13）設置在所述固定板（11）的兩側，且限位塊（13）的表面與所述固定板（11）的表面貼合。

5.根據權利要求1所述的一種電路板加工冷卻機構，其特征在于：所述連接軸（12）的表面固定連接有起到彈性復位作用的扭力彈簧（24），且扭力彈簧（24）的另外一側與所述固定板（11）的內壁貼合。

6.根據權利要求1所述的一種電路板加工冷卻機構，其特征在于：所述工作桿（6）的表面固定連接有連接桿（17），且連接桿（17）為倒“l”結構，并且連接桿（17）的表面等間距的固定連接有齒塊（19），所述底板（1）的表面開設有與所述連接桿（17）對應的通孔（18）。

7.根據權利要求6所述的一種電路板加工冷卻機構，其特征在于：所述轉軸（21）的表面固定連接有與所述齒塊（19）對應的齒輪（22），且轉軸（21）的表面固定連接有限位片（25），并且限位片（25）設置在所述對接板（20）的兩側。

技術總結
本技術公開了一種電路板加工冷卻機構，屬于電路板加工技術領域，包括底板和馬達，所述底板的上表面固定連接有豎桿，且豎桿關于所述底板的中心對稱分布，并且豎桿的表面為凹陷型；所述馬達固定連接在所述豎桿的內壁上，且馬達的輸出端固定連接有長銷；還包括：對接板，所述對接板固定連接在所述底板的上表面，且對接板的內部轉動設置有轉軸，并且轉軸的末端固定連接有散熱扇。該電路板加工冷卻機構，在使用時，將裝置整體安裝在需要的位置，再將需要鉆孔的電路板放置在底板上，此時啟動馬達，馬達通過長銷和活動塊帶動工作桿下降，而立柱和電動鉆頭通過電動滑軌在工作桿內部滑動，使裝置整體具有最基本的鉆孔功能，操作便捷。

技術研發人員：陳偉華
受保護的技術使用者：蘇州迪飛亞電子有限公司
技術研發日：20240412
技術公布日：2025/4/28
