本技術涉及輻照滅菌，具體來說，涉及一種高度位置可調節的輻照滅菌裝置。

背景技術：

1、用電子加速器產生的高能電子束照射可使一些物質產生物理、化學和生物學效應，這種輻照技術已被廣泛應用于材料改性、新材料制作等工業生產中。隨著人們對食品滅菌要求的不斷提高，輻照技術因其可以有效地殺滅病菌和害蟲，被進一步應用在環境保護、醫療衛生用品及食品的滅菌等。

2、現有技術中，申請?zhí)?02121818648.1公開了一種食品高效滅菌用輻照裝置，包括輻照系統箱、支架、輻照盒和控速機構，所述輻照系統箱設于支架的上表面，所述支架的下側設有輻照管道，所述輻照管道的下方固定連接有輻照盒，所述輻照盒的左右兩側下表面均固定安裝有金屬屏蔽板，同時輻照盒的前后兩側下表面均固定安裝有黑色鉛簾，所述傳送裝置的一側設有連接軸，所述連接軸上套接有齒輪一，所述齒輪一的一側設有控速機構；上述裝置的輻照系統箱與輻照盒的位置是固定的，在傳送帶輸送的產品包裝過大、過高無法穿過金屬屏蔽板時，整體裝置就無法正常使用，大大降低了整體裝置的適用范圍。

3、針對相關技術中的問題，目前尚未提出有效的解決方案。

技術實現思路

1、針對相關技術中的問題，本實用新型提出一種高度位置可調節的輻照滅菌裝置，以克服現有相關技術所存在的上述技術問題。

2、為此，本實用新型采用的具體技術方案如下：

3、一種高度位置可調節的輻照滅菌裝置，包括支架、輻照系統箱，所述支架頂側與輻照系統箱固定連接，所述輻照系統箱底側貫穿支架內壁頂側，且貫通固定連接有輻照管道，所述輻照管道底端貫通固定連接有輻照盒，所述輻照盒底側貫通固定連接有金屬屏蔽板，所述金屬屏蔽板底部兩側分別設有支撐板。

4、作為優選，所述金屬屏蔽板具體為u型板狀結構，所述金屬屏蔽板內壁頂部前后分別固定連接有收卷盒，所述收卷盒底部等距設有鉛簾。

5、作為優選，所述支撐板均為固定板、活動板，所述活動板活動套設于固定板內部，所述固定板底側與支架底側平齊，所述活動板頂部與金屬屏蔽板底部兩側固定連接。

6、作為優選，所述金屬屏蔽板右側壁腔前后分別固定連接有第一電機，所述收卷盒內壁一側通過軸承連接有收卷輥，所述收卷輥外壁上等距設有隔離環，所述鉛簾分別卷繞于隔離環一側，所述第一電機的輸出軸伸入收卷盒，且與收卷輥一端固定連接。

7、作為優選，所述支架內壁左側中部挖設有第一矩形凹槽，所述第一矩形凹槽兩側對稱挖設有第二矩形凹槽，所述支架內壁左側壁腔下方設有第二電機，所述第一矩形凹槽內壁頂側通過軸承連接有螺紋桿，所述第二矩形凹槽內壁之間固定連接有導向桿。

8、作為優選，所述螺紋桿與導向桿外側分別套設有移動塊，中部所述移動塊內部通過軸承貫通設有螺母，且通過螺母與螺紋桿匹配螺紋連接，所述第二電機的輸出軸與螺紋桿底端固定連接，所述移動塊外側固定連接有安裝框架，所述安裝框架與輻照盒外壁底側套設固定。

9、作為優選，所述輻照管道包括活動方管、固定方管，所述活動方管活動套設于固定方管外側，所述固定方管前后分別挖設有滑動凹槽，所述滑動凹槽貫穿固定方管底側。

10、作為優選，所述滑動凹槽內壁頂側等距設有滑動桿，所述活動方管內壁前后分別固定連接有滑動塊，所述滑動塊活動嵌設于滑動凹槽內部，所述滑動塊滑動套設與滑動桿外側。

11、本實用新型的有益效果為：可以保證在金屬屏蔽板根據產品體積進行高度調節時，遮擋的鉛簾可以一直保持與傳送帶頂部貼合的狀態，避免在輻照滅菌裝置高度調節時發生產品暴露在外部的情況發生，使輻照盒更加靠近小尺寸的產品頂側或向上調節至大尺寸產品頂部的近距離位置，使輻照效果進一步提高，使整體輻照滅菌裝置的靈活性適用范圍大大提高，輻照管道可以隨之進行伸縮調節，不會妨礙輻照盒與金屬屏蔽板的高度調節。

技術特征：

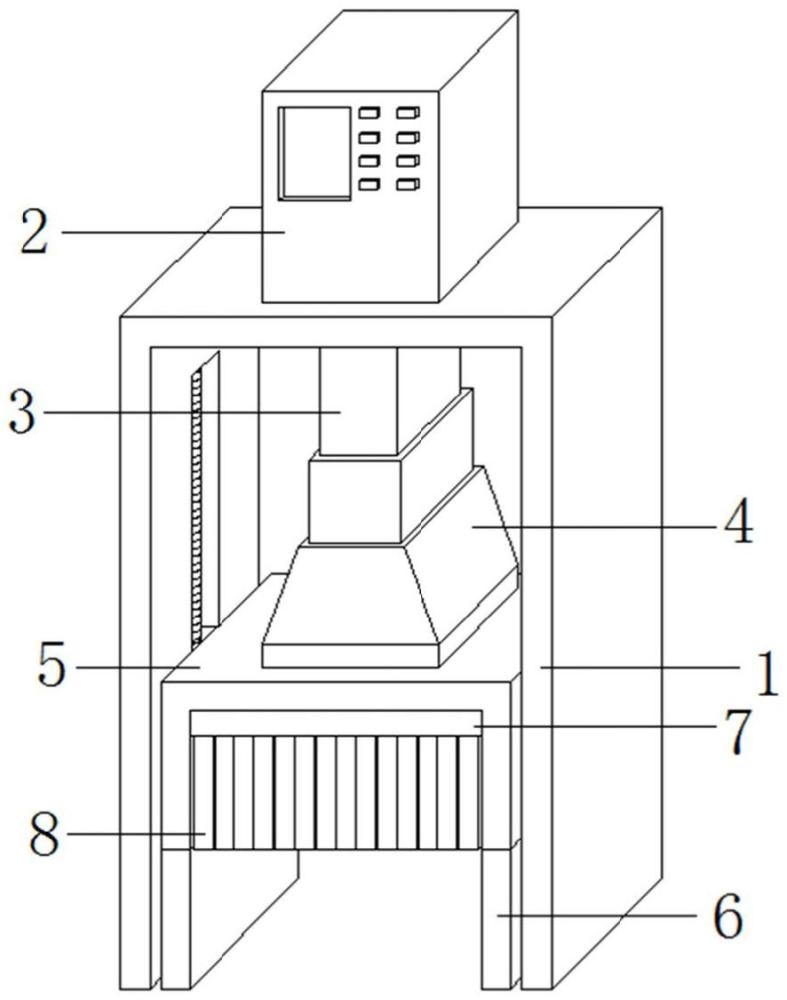

1.一種高度位置可調節的輻照滅菌裝置，包括支架(1)、輻照系統箱(2)，其特征在于，所述支架(1)頂側與輻照系統箱(2)固定連接，所述輻照系統箱(2)底側貫穿支架(1)內壁頂側，且貫通固定連接有輻照管道(3)，所述輻照管道(3)底端貫通固定連接有輻照盒(4)，所述輻照盒(4)底側貫通固定連接有金屬屏蔽板(5)，所述金屬屏蔽板(5)底部兩側分別設有支撐板(6)。

2.根據權利要求1所述的一種高度位置可調節的輻照滅菌裝置，其特征在于，所述金屬屏蔽板(5)具體為u型板狀結構，所述金屬屏蔽板(5)內壁頂部前后分別固定連接有收卷盒(7)，所述收卷盒(7)底部等距設有鉛簾(8)。

3.根據權利要求2所述的一種高度位置可調節的輻照滅菌裝置，其特征在于，所述支撐板(6)均為固定板(9)、活動板(10)，所述活動板(10)活動套設于固定板(9)內部，所述固定板(9)底側與支架(1)底側平齊，所述活動板(10)頂部與金屬屏蔽板(5)底部兩側固定連接。

4.根據權利要求3所述的一種高度位置可調節的輻照滅菌裝置，其特征在于，所述金屬屏蔽板(5)右側壁腔前后分別固定連接有第一電機(11)，所述收卷盒(7)內壁一側通過軸承連接有收卷輥(12)，所述收卷輥(12)外壁上等距設有隔離環(13)，所述鉛簾(8)分別卷繞于隔離環(13)一側，所述第一電機(11)的輸出軸伸入收卷盒(7)，且與收卷輥(12)一端固定連接。

5.根據權利要求4所述的一種高度位置可調節的輻照滅菌裝置，其特征在于，所述支架(1)內壁左側中部挖設有第一矩形凹槽(14)，所述第一矩形凹槽(14)兩側對稱挖設有第二矩形凹槽(15)，所述支架(1)內壁左側壁腔下方設有第二電機(16)，所述第一矩形凹槽(14)內壁頂側通過軸承連接有螺紋桿(17)，所述第二矩形凹槽(15)內壁之間固定連接有導向桿(18)。

6.根據權利要求5所述的一種高度位置可調節的輻照滅菌裝置，其特征在于，所述螺紋桿(17)與導向桿(18)外側分別套設有移動塊(19)，中部所述移動塊(19)內部通過軸承貫通設有螺母，且通過螺母與螺紋桿(17)匹配螺紋連接，所述第二電機(16)的輸出軸與螺紋桿(17)底端固定連接，所述移動塊(19)外側固定連接有安裝框架(20)，所述安裝框架(20)與輻照盒(4)外壁底側套設固定。

7.根據權利要求6所述的一種高度位置可調節的輻照滅菌裝置，其特征在于，所述輻照管道(3)包括活動方管(21)、固定方管(22)，所述活動方管(21)活動套設于固定方管(22)外側，所述固定方管(22)前后分別挖設有滑動凹槽(23)，所述滑動凹槽(23)貫穿固定方管(22)底側。

8.根據權利要求7所述的一種高度位置可調節的輻照滅菌裝置，其特征在于，所述滑動凹槽(23)內壁頂側等距設有滑動桿(24)，所述活動方管(21)內壁前后分別固定連接有滑動塊(25)，所述滑動塊(25)活動嵌設于滑動凹槽(23)內部，所述滑動塊(25)滑動套設與滑動桿(24)外側。

技術總結
本技術公開了一種高度位置可調節的輻照滅菌裝置，包括支架、輻照系統箱，所述支架頂側與輻照系統箱固定連接，所述輻照系統箱底側貫穿支架內壁頂側，且貫通固定連接有輻照管道，所述輻照管道底端貫通固定連接有輻照盒，可以保證在金屬屏蔽板根據產品體積進行高度調節時，遮擋的鉛簾可以一直保持與傳送帶頂部貼合的狀態，避免在輻照滅菌裝置高度調節時發生產品暴露在外部的情況發生，使輻照盒更加靠近小尺寸的產品頂側或向上調節至大尺寸產品頂部的近距離位置，使輻照效果進一步提高，使整體輻照滅菌裝置的靈活性適用范圍大大提高，輻照管道可以隨之進行伸縮調節，不會妨礙輻照盒與金屬屏蔽板的高度調節。

技術研發人員：耿杰,曹帥
受保護的技術使用者：江西江核科技有限公司
技術研發日：20240409
技術公布日：2025/4/28
