本技術涉及醫療器械，特別涉及一種基于多模態的電脈沖消融設備。

背景技術：

1、消融技術是一種侵入程度最小的可選治療方案，目前，針對一些腫瘤可以采用消融技術進行治療。在進行腫瘤消融時，應該具有適當?shù)那秩胧侄巍⑾诔叽纾瑥亩谄茐牧巳磕[瘤的同時，盡可能少地影響腫瘤周圍的正常組織和結構，并在腫瘤脫離人體時避免腫瘤細胞的擴散或?qū)M織的破壞。

2、在現有技術中，單次治療中通常僅采用單個功能的消融設備進行消融治療，如不可逆電穿孔設備、射頻消融設備、微波消融設備、電灼設備或超聲消融設備等。然而，在實際消融治療過程中，消融區域的形狀、大小、邊界的精確度、消融腫瘤的效果和侵入方法對周邊組織的影響等都會受單個功能消融設備的制約，使得單次消融治療效果不盡如人意。

3、醫學研究表明，多模態結合的方式對腫瘤消融的適應性、治療安全、治療效果、術后激活免疫系統反應的能力，都能產生顯著提高。然而，現有設備以單模態設備為主，各個設備之間的工作規格不同，很難集成。雖然也有部分多模態設備，但其模態功能通常較少，且都是預先設定的模態，不具備組合靈活性，因此，若想在單次相容治療采用多種模態進行消融，通常需要配備多種單模態設備，這種多設備的堆疊會導致設備流轉利用率降低，造成了大量的資源浪費。

技術實現思路

1、本實用新型的目的在于提供一種基于多模態的電脈沖消融設備，以至少解決如何在單次消融治療中便捷、靈活地使用多種模態功能的問題。

2、為解決上述技術問題，本實用新型提供一種基于多模態的電脈沖消融設備，包括：

3、輸出電路，用于提供可控的脈沖序列；

4、通路切換裝置，配置有多個電極，所述通路切換裝置用于切換各個電極，以使選定的電極接收指定的脈沖序列；

5、數據采集裝置，用于對多個電極的電極信號進行采集，并將采集的電極信號轉換為數字信號；

6、控制裝置，包括主控器和至少一個從控器；所述主控器用于控制所有所述從控器的運行；所述從控器與所述輸出電路、所述通路切換裝置和所述數據采集裝置通訊連接，以控制所述輸出電路和所述通路切換裝置，并從所述數據采集裝置處接收數字信號。

7、可選的，在所述的基于多模態的電脈沖消融設備中，所述輸出電路包括兩個消融驅動電路；每一消融驅動電路均包括依次電路連接的指示二極管、第一開關、切換控制電路和第二開關，所述第二開關的末端和所述第一開關靠近所述二極管的一端連接有高壓脈沖電容；兩個所述消融驅動電路中的切換控制電路呈h橋連接，且兩個所述切換控制電路分別引出第一脈沖輸出端和第二脈沖輸出端，通過控制兩個所述切換控制電路的通斷狀態以改變兩個所述消融驅動電路的連接回路，進而改變所述第一脈沖輸出端和所述第二脈沖輸出端輸出的脈沖。

8、可選的，在所述的基于多模態的電脈沖消融設備中，所述切換控制電路包括兩個并聯支路，每一支路上串聯有兩個切換開關，且兩個切換開關中間引出連接節點；其中一個所述切換控制電路的一個支路上的連接節點連接另一所述切換控制電路的一個支路上的連接節點；另一支路上的連接節點引出所述第一脈沖輸出端，另一所述切換控制電路的另一支路上的連接節點引出所述第二脈沖輸出端。

9、可選的，在所述的基于多模態的電脈沖消融設備中，所述切換控制電路還包括均壓電路，所述均壓電路包括兩個串聯的晶體管單元；每一晶體管單元均包括晶體管、二極管、第一電阻、第二電阻和電容；所述晶體管的源極分別與所述二極管的正極、所述第一電阻的一端和所述第二電阻的一端相連，所述二極管的負極分別與所述第一電阻的另一端和所述電容的正極相連，所述電容的負極分別與所述第二電阻的另一端和所述晶體管的漏極相連；其中一個晶體管單元的晶體管的漏極與另一個晶體管單元的晶體管的源極相連。

10、可選的，在所述的基于多模態的電脈沖消融設備中，所述輸出電路還包括高壓電源；所述高壓電源用于給所述消融驅動電路供電；所述高壓電源包括交流電輸入端和高壓輸出端，所述交流電輸入端的火線和所述高壓輸出端的火線相連，所述交流電輸入端的零線和所述高壓輸出端的零線相連；在火線和零線之間，并聯連接有供電電容、供電電阻和供電變壓器。

11、可選的，在所述的基于多模態的電脈沖消融設備中，火線和/或零線上設置有保險開關和保險絲。

12、可選的，在所述的基于多模態的電脈沖消融設備中，所述輸出電路還包括高壓管理器；所述高壓管理器用于控制所述高壓電源向所述消融驅動電路的供電。

13、可選的，在所述的基于多模態的電脈沖消融設備中，所述輸出電路還包括電流保護電路；所述電流保護電路用于在輸出的脈沖序列的電流超出閾值時對所述輸出電路進行過載保護。

14、可選的，在所述的基于多模態的電脈沖消融設備中，所述通路切換裝置具有多個切換連接點，每一電極分別與一所述切換連接點相連。

15、可選的，在所述的基于多模態的電脈沖消融設備中，所述數據采集裝置包括多路信號輸入通道、模數轉換器、存儲器和控制器；多路信號輸入通道分別與多個電極一一通信連接，以獲取每一電極的電極信號；所述模數轉換器用于將獲取的電極信號轉換為數字信號；所述存儲器用于存儲轉換后的數字信號；所述控制器與所述從控器通信連接，用于在所述從控器的控制下控制所述數據采集裝置的運行，并將數字信號發送至所述從控器。

16、可選的，在所述的基于多模態的電脈沖消融設備中，所述主控器包括人機交互界面，通過所述人機交互界面下達指令，以使所述從控器根據所述指令控制所述輸出電路和所述通路切換裝置，或從所述數據采集裝置處接收數字信號。

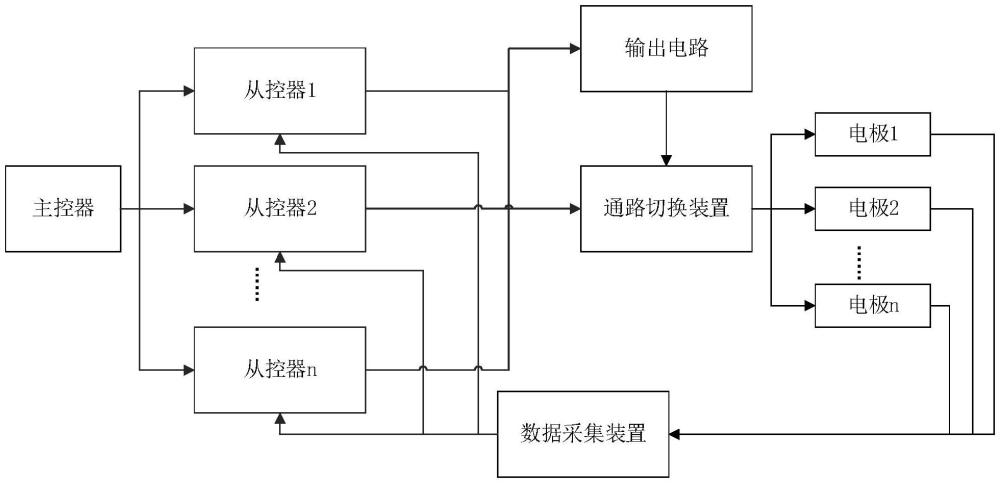

17、本實用新型提供的基于多模態的電脈沖消融設備，包括：輸出電路，用于提供可控的脈沖序列；通路切換裝置，配置有多個電極，所述通路切換裝置用于切換各個電極，以使選定的電極接收指定的脈沖序列；數據采集裝置，用于對多個電極的電極信號進行采集，并將采集的電極信號轉換為數字信號；控制裝置，包括主控器和至少一個從控器；所述主控器用于控制所有所述從控器的運行；所述從控器與所述輸出電路、所述通路切換裝置和所述數據采集裝置通訊連接，以控制所述輸出電路和所述通路切換裝置，并從所述數據采集裝置處接收數字信號。通過主控器控制多個從控器對通路切換裝置的控制，能夠?qū)崿F(xiàn)對多個電極的靈活切換，同時還可以利用主控器控制多個從控器對控制輸出電路的控制，以改變提供的脈沖序列，使得接入的電極能夠獲取不同的脈沖序列，進而能夠在一臺電脈沖消融設備上靈活便捷地實現多種模態功能的切換，解決了如何在單次消融治療中便捷、靈活地使用多種模態功能的問題。

技術特征：

1.一種基于多模態的電脈沖消融設備，其特征在于，包括：

2.根據權利要求1所述的基于多模態的電脈沖消融設備，其特征在于，所述輸出電路包括兩個消融驅動電路；每一消融驅動電路均包括依次電路連接的指示二極管、第一開關、切換控制電路和第二開關，所述第二開關的末端和所述第一開關靠近所述二極管的一端連接有高壓脈沖電容；兩個所述消融驅動電路中的切換控制電路呈h橋連接，且兩個所述切換控制電路分別引出第一脈沖輸出端和第二脈沖輸出端，通過控制兩個所述切換控制電路的通斷狀態以改變兩個所述消融驅動電路的連接回路，進而改變所述第一脈沖輸出端和所述第二脈沖輸出端輸出的脈沖。

3.根據權利要求2所述的基于多模態的電脈沖消融設備，其特征在于，所述切換控制電路包括兩個并聯支路，每一支路上串聯有兩個切換開關，且兩個切換開關中間引出連接節點；其中一個所述切換控制電路的一個支路上的連接節點連接另一所述切換控制電路的一個支路上的連接節點；另一支路上的連接節點引出所述第一脈沖輸出端，另一所述切換控制電路的另一支路上的連接節點引出所述第二脈沖輸出端。

4.根據權利要求2所述的基于多模態的電脈沖消融設備，其特征在于，所述切換控制電路還包括均壓電路，所述均壓電路包括兩個串聯的晶體管單元；每一晶體管單元均包括晶體管、二極管、第一電阻、第二電阻和電容；所述晶體管的源極分別與所述二極管的正極、所述第一電阻的一端和所述第二電阻的一端相連，所述二極管的負極分別與所述第一電阻的另一端和所述電容的正極相連，所述電容的負極分別與所述第二電阻的另一端和所述晶體管的漏極相連；其中一個晶體管單元的晶體管的漏極與另一個晶體管單元的晶體管的源極相連。

5.根據權利要求2所述的基于多模態的電脈沖消融設備，其特征在于，所述輸出電路還包括高壓電源；所述高壓電源用于給所述消融驅動電路供電；所述高壓電源包括交流電輸入端和高壓輸出端，所述交流電輸入端的火線和所述高壓輸出端的火線相連，所述交流電輸入端的零線和所述高壓輸出端的零線相連；在火線和零線之間，并聯連接有供電電容、供電電阻和供電變壓器。

6.根據權利要求5所述的基于多模態的電脈沖消融設備，其特征在于，火線和/或零線上設置有保險開關和保險絲。

7.根據權利要求5所述的基于多模態的電脈沖消融設備，其特征在于，所述輸出電路還包括高壓管理器；所述高壓管理器用于控制所述高壓電源向所述消融驅動電路的供電。

8.根據權利要求2所述的基于多模態的電脈沖消融設備，其特征在于，所述輸出電路還包括電流保護電路；所述電流保護電路用于在輸出的脈沖序列的電流超出閾值時對所述輸出電路進行過載保護。

9.根據權利要求1所述的基于多模態的電脈沖消融設備，其特征在于，所述通路切換裝置具有多個切換連接點，每一電極分別與一所述切換連接點相連。

10.根據權利要求1所述的基于多模態的電脈沖消融設備，其特征在于，所述數據采集裝置包括多路信號輸入通道、模數轉換器、存儲器和控制器；多路信號輸入通道分別與多個電極一一通信連接，以獲取每一電極的電極信號；所述模數轉換器用于將獲取的電極信號轉換為數字信號；所述存儲器用于存儲轉換后的數字信號；所述控制器與所述從控器通信連接，用于在所述從控器的控制下控制所述數據采集裝置的運行，并將數字信號發送至所述從控器。

11.根據權利要求1所述的基于多模態的電脈沖消融設備，其特征在于，所述主控器包括人機交互界面，通過所述人機交互界面下達指令，以使所述從控器根據所述指令控制所述輸出電路和所述通路切換裝置，或從所述數據采集裝置處接收數字信號。

技術總結
本技術提供一種基于多模態的電脈沖消融設備，包括：輸出電路提供可控的脈沖序列；配置有多個電極的通路切換裝置使選定的電極接收指定的脈沖序列；數據采集裝置采集多個電極的電極信號，并將電極信號轉換為數字信號；控制裝置，包括主控器和至少一個從控器；主控器控制所有從控器；從控器與輸出電路、通路切換裝置和數據采集裝置通訊連接，控制輸出電路和通路切換裝置，接收數字信號。如此，不僅能夠?qū)崿F(xiàn)多種不同電極的切換，同時還可以改變提供的脈沖序列，使得接入的電極能夠獲取不同的脈沖序列，進而能夠在一臺電脈沖消融設備上靈活便捷地實現多種模態功能的切換，解決了如何在單次消融治療中便捷、靈活地使用多種模態功能的問題。
